1475_AURIX TC275 WDT的寄存器概览

全部学习汇总： GreyZhang/g_TC275: happy hacking for TC275! (github.com)

前面把WDT相关文档中的功能介绍部分做了一个简单的梳理，这样这部分的文档还剩下一部分寄存器信息。这部分信息没有特别多的分析必要，但是可以简单看看，找一下前面关注到的功能大概在什么寄存器中。

这个是控制寄存器0，这里面有锁定状态信息、用户自定义的密码设置。再就是最前面的这个ENDINIT的bit，也是存在于这个寄存器中的。

控制寄存器0中还有重新加载的计数器的数值信息。

接下来的信息是控制寄存器1的描述，这个是被前面看到的ENDINIT来进行了保护的。

首先是功能安全看门狗的控制寄存器1。

模块的禁用以及解锁等功能都是在控制寄存器1中。

自动的密码修改也是在控制寄存器1中。

此外，还有时间监控的时候可以配置的时间容忍度参数。

控制寄存器1分为安全看门狗以及三个CPU看门狗相关寄存器，每一个都是独立的配置寄存器。

从大概的功能描述看，CPU的看门狗Timer的控制寄存器1跟功能安全看门狗的控制寄存器1是相似的。

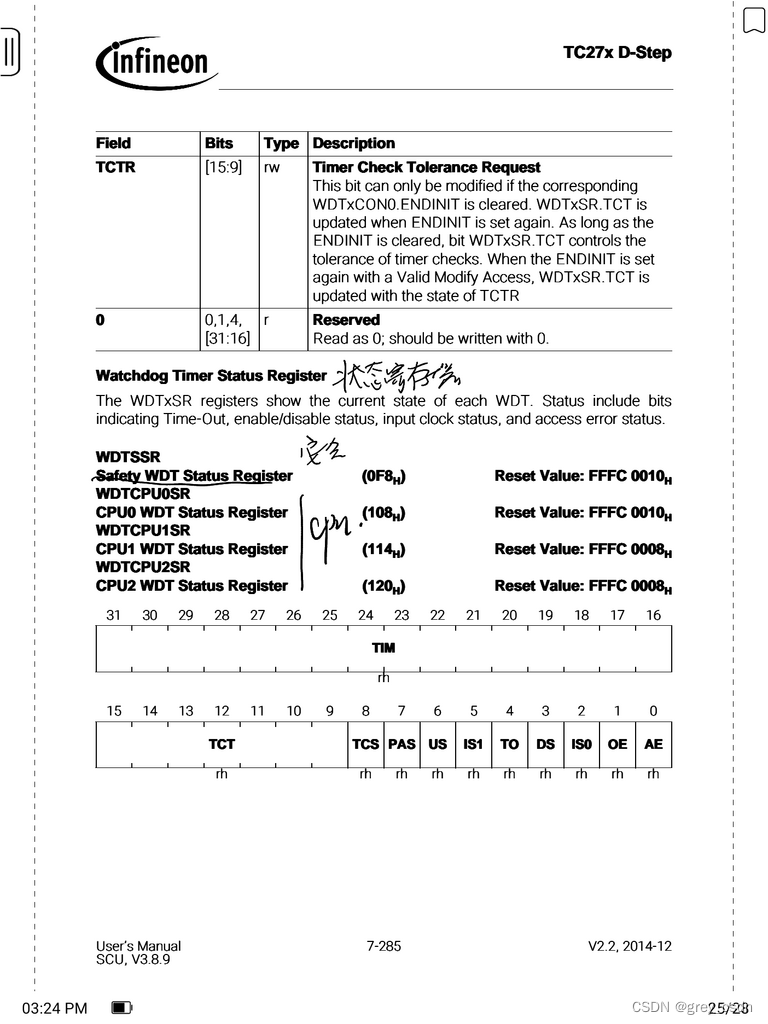

状态寄存器也是区分了安全看门狗以及CPU看门狗的。

从状态寄存器看，其实查看WDT的状态还是从状态寄存器看。而报到SMU的状态alarm很可能只是一个提示信息，而且是MCU硬件级别的。

外部安全心跳功能相关的寄存器，这里可以看出这个提示信息不是随便选一个PIN都行，而是对应着一组框定了范围的PIN的。

这是WDT相关的几个寄存器的大概概览，接下来如果看代码的话可能就容易理解一些了。
