SpringBoot 整合 RabbitMQ，消息模型，确认消费

---

RabbitMQ在模块解耦，接口限流、异步通信等方面发挥重要作用，在成熟的RabbitMQ之前，项目一般采用Spring的事件驱动模型来进行异步通信

缓存穿透 除了缓存null之外 还可以在之前加上布隆过滤器，也就是hash到一个大bitmap，查询先过滤看是否存在key，存在再查询缓存

并且之前的Cache只是表面的知识，虽然加上分布式🔒可以抗住高并发，但是一旦缓存失效，需要准备高可用的解决方案， 并且必须使用mq限流，因为应用层容器Tomcagt的吞吐量有限，必须保证同时到达的流量不查过Tomcat集群的上限

SpringBoot 整合RabbitMQ

RabbitMQ是一款用于接收、存储和转发消息的开源中间件，其核心在于消息、消息模型、生产和消费者，在整合之前，先介绍生产者、消费者、消息、队列、交换机、路由等基本组件

RabbitMQ可以用邮局来类比【或者STOMP的聊天】， 邮局的核心包括邮件、邮寄箱、寄邮件用户、收邮件用户、邮递员

投递用户A --投递---> 邮件 ---> 邮件箱
							 |_取---> 邮递员M --> 邮件 -交--> 收件人B

STOMP聊天服务（私聊频道）

用户A ---发送---> 消息 ----> chat消息频道
						  |__ broker代理--> 用户频道 --> 用户B
1
2
3
4
5
6
7

投递用户A就是RabbitMQ产生消息的生产者，邮件就相当于消息，接收邮件用户B相当于RabbitMQ接收消息的消费者，邮件箱 就是RabbitMQ的交换机， 邮递员就是 模型中的队列

• 生产者 Producer：
  • 用于产生、发送消息的程序, 向消息队列发布消息
• 消费者 Consumer：
  • 用于监听、接收、消费和处理消息的程序， 从消息队列获取消息
• 消息 Message：
  • 消息由消息头和消息体组成。消息体是不透明的，消息头由一系列可选属性【routing-key，priority优先权、delivery-mode 是否持久性存储】
  • 可以是实际的数据，比如文字、图片等，在RabbitMQ的底层架构中，消息通过二进制的数据流进行传输
• Channel 信道（频道） ：
  • 多路复用连接中的一条独立的双向数据流通道，信道建立在真实的TCP内的虚拟连接，复用TCP连接的通道
• 队列 Queue：
  • 存储消息的一种数据结构，保存消息，是消息的容器，也是消息的终点
  • 消息的暂存区或存储区，可以看作中转站，消息经过队列传输到消费者手里
  • 一个消息可以投入一个或者多个队列，一直在Queue中，等待Consumer连接Queue将消息取走
  • 多个消费者同时订阅一个Queue，Queue中的Message平均分摊给多个消费者，不是每个消费者都收到所有的消息并处理
  • 每一个消息只能被一个订阅者接收
• 交换机 Exchange 路由器：
  • 消息的中转站、路由器，提供Producer到Queue之间的路由匹配，接收Procuder的消息，将消息按照路由规则转发到消息队列，路由器只是转发消息，不会存储消息，如果没有Queue半岛到Exchange，会丢弃Producer的Message，用于接收和分发消息

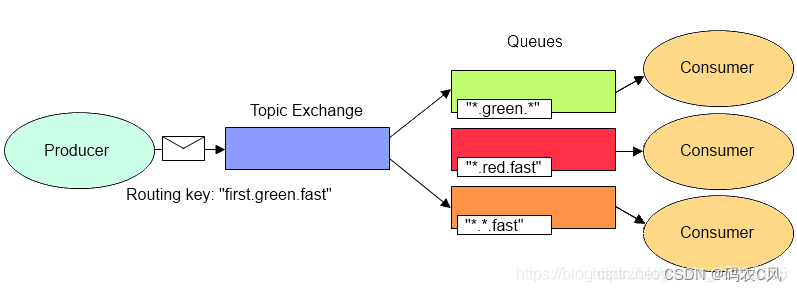

  • 其有四种消息调度策略： Headers，Fanout（广播）、Direct、Topic
• 路由键 Routing Key：
  • 消息头的一个属性，标记消息的路由规则，，一般不单独使用，而是和交换机绑定在一起，决定消息路由到指定的队列，最大长度255字节
• Binding 绑定：
  • 用于建立Exchange和Queue之间的关联， 一个绑定就是基于Binding Key将Exchange和Queue连接起来的路由规则， 交换器理解就是一个由Binding构成的路由表
• Binding Key 绑定键：
  • Exchange和Queue的绑定关系，匹配Routing Key， 最大长度255字节

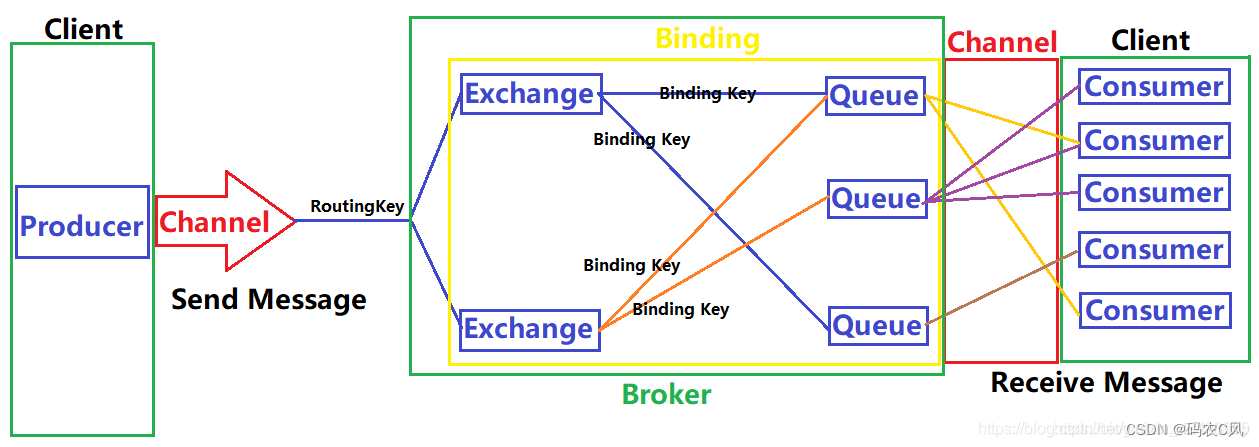

Broker就是RabbitMQ的部署的服务器，实现消息的通信代理

RabbitMQ的消息模型主要有队列、交换机、路由组成

						——-->交换机-|
生产者 --产生---> 消息 ---|			---消息-->队列 ---监听接收---> 消费者
						——-> 路由 --|
1
2
3

整合过程

1. 要在项目中使用RabbitMQ，首先就是要引入相关的Starter，在server模块加入, 因为RabbitMQ是基于AMQP协议的，所以springboot是直接抽象的amqp起步依赖

<dependency>
            <groupId>org.springframework.bootgroupId>
            <artifactId>spring-boot-starter-amqpartifactId>
        dependency>
1
2
3
4

1. 配置RabbitMQ 【yml】，分布式架构下，RabbitMQ也是单独部署的，可以搭建集群，所以需要在项目中像redis一样指定RabbitMQ服务器所在的Host、端口号、用户名、密码

#rabbit配置
  rabbitmq:
    virtual-host: /
    host: 192.168.204.100
    port: 5672
    username: cfeng
    password: a123456sgssdhhhs7890bfagds
    publisher-confirm-type: correlated  #发送消息之后进行确认  发送到交换机触发回调 publisher-confirm 废弃
    publisher-returns: true  #发送消息后返回确认信息
1
2
3
4
5
6
7
8
9

因为SpirngBoot的自动配置【可以参见之前的blog和封装minio-starter】，快速使用rabbitMQ【 springBoot、Docker】让使用一个服务变得非常简单

1. 自定义配置Bean ， 配置文件

上面的简易配置只能够使用默认的简易功能，为了自定义使用Bean，创建RabbitmqConfig配置文件

除了@Value(${})可以调取yml的配置项之外，还可以直接使用Environment对象的getProperty获取yml中的所有的配置项 非常方便，注入Environment对象即可

 * rabbitmq自定义配置文件，需要配置单一消费者工厂，多消费者工厂、消息发送Template对象
 */

@Slf4j
@Configuration
@RequiredArgsConstructor
@EnableRabbit  //开启rabbitmq的注解方式
public class RabbitmqConfig {

    //自动装配的连接工厂,连接到rabbitMQ服务器
    private final CachingConnectionFactory connectionFactory;

    //自动装配的简单Rabbit消息监听器所在容器工厂的配置对象
    private final SimpleRabbitListenerContainerFactoryConfigurer factoryConfigurer;

    //方便快捷代替配置文件，Environment可以方便获取yml文件中的配置项
    private final Environment environment;

    /**
     * 单一消费者实例监听器容器工厂
     */
    @Bean(name = "singleListenerContainer")
    public SimpleRabbitListenerContainerFactory listenerContainerFactory() {
        //消费者监听器所在容器工厂
        SimpleRabbitListenerContainerFactory factory = new SimpleRabbitListenerContainerFactory();
        //设置连接的实例
        factory.setConnectionFactory(connectionFactory);
        //设置消息的阐述格式，JSON
        factory.setMessageConverter(new Jackson2JsonMessageConverter());
        //设置并发消费者实例最大数量（Security的并发最大）
        factory.setMaxConcurrentConsumers(1);
        //设置并发消费者实例每个实例拉取的消息数量 1
        factory.setPrefetchCount(1);

        return factory;
    }

    /**
     * 多消费者实例工厂，针对高并发的业务场景
     */
    @Bean(name = "multiListenerContainer")
    public SimpleRabbitListenerContainerFactory multiListenerContainer() {
        SimpleRabbitListenerContainerFactory factory = new SimpleRabbitListenerContainerFactory();
        //设置连接工厂，可以使用configure对象配置
        factoryConfigurer.configure(factory,connectionFactory);
        factory.setMessageConverter(new Jackson2JsonMessageConverter());
        //消息的确认消费模式，先设置为NONE，表示不需要确认消费
        factory.setAcknowledgeMode(AcknowledgeMode.NONE);

        //高并发并发消费者实例最大数量  初始状态
        factory.setConcurrentConsumers(10);
        //并发的最大数量
        factory.setMaxConcurrentConsumers(15);
        //并发消费者实例每个实例拉取的消息数量
        factory.setPrefetchCount(10);

        return factory;
    }

    /**
     * 配置RabbitMQ发送消息组件RabbitTemplate
     */
    @Bean
    public RabbitTemplate rabbitTemplate() {
        //设置发送消息后进行确认, connectionFactory的配置都直接在配置文件配置
//        connectionFactory.setPublisherConfirms(true);
//        connectionFactory.setPublisherConfirmType(CachingConnectionFactory.ConfirmType.CORRELATED);
        RabbitTemplate rabbitTemplate = new RabbitTemplate();
        //生产者通过调用channel.addReturnListener()方法来添加ReturnListener监听器，实现获取没有被正确路由到合适队列的消息
        rabbitTemplate.setMandatory(true);

        //发消息如果成功，给出反馈信息
        rabbitTemplate.setConfirmCallback(new RabbitTemplate.ConfirmCallback() {
            @Override
            public void confirm(CorrelationData correlationData, boolean b, String s) {
                log.info("消息发送成功：correlationData({}),ack({}),cause({})",correlationData,b,s);
            }
        });

        //发送消息失败，给出反馈
        rabbitTemplate.setReturnsCallback(new RabbitTemplate.ReturnsCallback() {
            @Override
            public void returnedMessage(ReturnedMessage returnedMessage) {
                log.warn("消息丢失：exchange({}),route({}),replyCode({}),replyText({}),message({})",returnedMessage.getExchange(),returnedMessage.getRoutingKey(), returnedMessage.getReplyCode(),returnedMessage.getReplyText(),returnedMessage.getMessage());
            }
        });

        return rabbitTemplate;
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89

当rabbitMQ处理高并发业务场景，使用多消费者实例，正常情况即不需要并发监听消费处理时，只需要配置单一消费者实例的容器工厂

配置完成就可以开始使用，使用rabbitMQ完成生产者发送一串简单的字符串信息到基本的消息模型，由消费者进行监听消费处理

继续在RabbitmqConfig中配置创建队列、交换机、路由及其绑定，也就是创建Queue、基础的DirectExchange、Binding对象

	//方便快捷代替配置文件，Environment可以方便获取yml文件中的配置项
    private final Environment environment;

/**
     * 配置简单的消息模型 ：队列、路由、交换机
     */
    @Bean(name = "basicQueue")
    public Queue basicQueue() {
        return new Queue(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.queue-name")),true);
    }

    @Bean
    public DirectExchange basicExchange() {
        return new DirectExchange(environment.getProperty("spring.rabbitmq.exchange-name"),true,false);
    }

    @Bean
    public Binding basicBinding() {
        return BindingBuilder.bind(basicQueue()).to(basicExchange()).with(environment.getProperty("spring.rabbitmq.route-name"));
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

之后编写消息的生产者BasicPulisher，生产者发送消息

 * 基础模型的生产者
 */


@Slf4j
@Component
@RequiredArgsConstructor
public class BasicPublisher {

    private final ObjectMapper objectMapper;

    private final  RabbitTemplate rabbitTemplate;

    //配置项获取
    private final Environment environment;

    /**
     * 发送消息
     */
    public void sendMsg(String message) {
        //首先要判断消息是否为空
        if(!Strings.isNullOrEmpty(message)) {
            try {
                //传输数据格式JSON
                rabbitTemplate.setMessageConverter(new Jackson2JsonMessageConverter());
                //指定消息模型的交换机
                rabbitTemplate.setExchange(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.exchange-name")));
                //指定消息模型的路由
                rabbitTemplate.setRoutingKey(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.route-name")));
                //消息以二进制字符流传输 ， 可以使用writeValueAsBytes，不然转换失败
                Message msg = MessageBuilder.withBody(message.getBytes("utf-8")).build();
                //转化发送消息
                rabbitTemplate.convertAndSend(msg);
                log.info("基本模型： 生产者发送消息: {}",message);
            } catch (Exception e) {
                log.error("基本消息模型 生产者 发送消息发生异常： {}", e.fillInStackTrace());
            }
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

这里的消息发送依赖的就是RabbitTemplate， 之前STOMP服务消息发送依赖的是SimpleMessageOpreations， 也就是一个messageTemplate

之后再简单创建一个基础的消费者实例BasicConsumer

 * rabbitMQ基础模型 消费者，监听接收消息
 */

@Component
@Slf4j
@RequiredArgsConstructor
public class BasicConsumer {

    private final ObjectMapper objectMapper;


    /**
     *  监听接收消费队列中的消息， 这里采用单一容器工厂
     * @param msg  传输的二进制消息，这里的@PayLoad和之前的STOMP的是类似的就是将消息转化为给定的类型
     *  这里使用@RabbitListener 类似之前STOMP的@MessageMapping类似
     */
    @RabbitListener(queues = "${spring.rabbitmq.queue-name}",containerFactory = "singleListenerContainer")
    public void consumeMsg(@Payload byte[] msg) {
        try {
            String message = new String(msg,"utf-8");
            log.info("基本消费模型 消费者：监听到消息： {}", message);
        } catch (Exception e) {
            log.error("基本消息模型-消费者 发生异常 ： {}",e.fillInStackTrace());
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

这样也就创建好了基本的生产消费模型，和之前的SpringBoot的事件驱动模型类似，这里编写测试类调用生产者发送消息【主要依靠的是RabbitmqTemplate的convertAndSend】，消费者位置监听器需要指定队列和监听器的容器工厂

@Test
    public  void testProduceMessage() {
        basicPublisher.sendMsg("kiss");
    }
1
2
3
4

之后测试发送，容易出现的问题就是convert失败，所以这里需要注意生产者写入消息的方式，可以直接采用ObjectMapper的writeValueAsBytes

2022-09-16 09:53:04.392  INFO 4428 --- [           main] c.s.rabbitmq.producer.BasicPublisher     : 基本模型： 生产者发送消息: kiss
2022-09-16 09:53:04.397  INFO 4428 --- [nectionFactory1] c.server.config.RabbitmqConfig           : 消息发送成功：correlationData(null),ack(true),cause(null)

2022-09-16 09:53:04.421  INFO 4428 --- [ntContainer#0-1] c.s.rabbitmq.consumer.BasicConsumer      : 基本消费模型 消费者：监听到消息： �+,
2022-09-16 09:53:04.427  INFO 4428 --- [ntContainer#0-2] o.s.a.r.l.SimpleMessageListenerContainer : Waiting for workers to finish.
2022-09-16 09:53:05.431  INFO 4428 --- [ntContainer#0-2] o.s.a.r.l.SimpleMessageListenerContainer : Successfully waited for workers to finish.
1
2
3
4
5
6

可以生产者生产消息之后，消费者成功监听，监听线程也是单独的【main线程发送消息】

 BasicProducer ---Msg-->  交换机Exchange
 							|__ Binding -- 队列BasicQueue <---listen--BasicConsumer
1
2

RabbitMQ除了可以简单发送字节型（通过getBytes方法或者序列化方法）的消息和采用@RabbitListener监听字节数组类型消息之外，还可以通过发送、接收 对象类型的方式实现消息的发送和接收，下面也简单演示一下

建立一个测试的对象类型用于传输，因为要网络传输，所以需要序列化

 * 测试rabbitMQ以对象作为消息类型，不简单为String
 */

@Data
@AllArgsConstructor
@NoArgsConstructor
@ToString
public class Student {

    private Integer id;

    private String realName;

    private String username;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

再单独配置对象类型的队列、交换机和路由

##自定义配置对象类型队列、交换机、路由名称
    queue-object-name:  middleware.mq.object.info.queue
    exchange-object-name: middleware.mq.object.info.exchange
    route-object-name: middleware.mq.object.info.route


   /**
     * 配置简单类型的消息模型： 对象类型   ： 队列、路由、交换机
     */
    @Bean(name = "objectQueue")
    public Queue objectQueue() {
        return new Queue(environment.getProperty("spring.rabbitmq.queue-object-name"));
    }

    @Bean
    public  DirectExchange objectExchange() {
        return new DirectExchange(environment.getProperty("spring.rabbitmq.exchange-object-name"),true,false);
    }

    @Bean
    public Binding objectBinding() {
        return BindingBuilder.bind(objectQueue()).to(objectExchange()).with(environment.getProperty("route-object-name"));
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

之后就是再同样建立对象之间的消息传播的基本模型： 消费者、生产者、消息

public void sendObjectMsg(Student student) {
        //首先选哟判断是否不为null
        if(!Objects.isNull(student)) {
            try {
                rabbitTemplate.setMessageConverter(new Jackson2JsonMessageConverter());
                //消息的交换机和binding
                rabbitTemplate.setExchange(environment.getProperty("spring.rabbitmq.exchange-object-name"));
                rabbitTemplate.setRoutingKey(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.route-object-name")));
                //发送消息
                rabbitTemplate.convertAndSend(student, message -> {
                    //获取消息属性
                    MessageProperties properties = message.getMessageProperties();
                    //持久化模式，PERSISTENT
                    properties.setDeliveryMode(MessageDeliveryMode.PERSISTENT);
                    //设置消息的类型,消息头设置AbstractJavaTypeMapper的默认的类型
                    properties.setHeader(AbstractJavaTypeMapper.DEFAULT_KEY_CLASSID_FIELD_NAME,Student.class);
                    //返回配置后的消息
                    return message;
                });
                log.info("基本消息模型-生产者-发送对象类型消息： {}",student.toString());
            } catch (Exception e) {
                log.error("基本消费模型-生产者, 发送消息失败: {}", student.toString(),e.fillInStackTrace());
            }
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

对比简单的消息发送，这里主要就是再发送消息时，通过Process指定消息的属性： 消息的持久化模式、消息头【类型】

@RabbitListener(queues = "${spring.rabbitmq.queue-object-name}",containerFactory = "singleListenerContainer")
    public void consumeObjMsg(@Payload Student student) {
        try {
            log.info("基本消费模型 --- 消费者： 监听到消息: {}",student);
        } catch (Exception e) {
            log.error("基本消费模型 --- 消费者： 监听消息异常 {}", e.fillInStackTrace());
        }
    }
1
2
3
4
5
6
7
8

之后简单调用Producer的API发送消息即可

2022-09-16 19:46:48.860  INFO 17068 --- [           main] c.s.rabbitmq.producer.BasicPublisher     : 基本消息模型-生产者-发送对象类型消息： Student(id=1, realName=zs, username=cfeng)
2022-09-16 19:46:48.872  INFO 17068 --- [nectionFactory1] c.server.config.RabbitmqConfig           : 消息发送成功：correlationData(null),ack(true),cause(null)

2022-09-16 19:46:48.890  INFO 17068 --- [ntContainer#0-2] o.s.a.r.l.SimpleMessageListenerContainer : Waiting for workers to finish.
2022-09-16 19:46:48.892  INFO 17068 --- [ntContainer#1-2] o.s.a.r.l.SimpleMessageListenerContainer : Waiting for workers to finish.
2022-09-16 19:46:48.905  INFO 17068 --- [ntContainer#0-1] c.s.rabbitmq.consumer.BasicConsumer      : 基本消费模型 --- 消费者： 监听到消息: Student(id=1, realName=zs, username=cfeng)
1
2
3
4
5
6

这里演示采用的都是Direct交换机模型，一共四种交换机模型

多种消息模型 — Exchange调度策略

调度策略就是Exchange交换机收到生产者发送的消息后按照什么规则转发消息，调度策略的三个因素：Exchange Type、 Binding Key 和 消息的标记信息（Routing Key 和headers， Exchagne根据消息的Routing Key和Exchange 绑定Queue 的Binding Key分配消息， 生产者发送消息时，一般会指定Routing Key，指定路由规则， Exchange Type和 binding key确定时，

Producer指定routing key即可决定消息的流向， Exhange路由有多种不同的模式， 也就决定了几种不同的消息模型

Fanout 订阅 、广播模式 ---- 适用于 业务数据需要广播场景： 用户操作写日志

Fanout Exhange，Fanout交换机具有广播消息的作用，当消息进入Exchange之后，交换机会检查 binding了哪些Queue，找到之后，将消息发送到相关的Queue中【每一个Queue】， 由队列对应的消费者监听使用

订阅模式 与 Binding Key和Routing Key无关， 同时，Fanout交换机转发消息最快，交换器会将消息分发给所有有绑定关系的消息Queue中， 就像子网广播一样，都获得一份复制的消息； 就算绑定了路由也是无用的； 队列数N >= 1

其实该订阅模式就类似STOMP协议下的服务，订阅相关的频道，就可以介绍到发送到该频道的消息，所以进入的用户都订阅public频道就可以接收消息

这里简单的演示消息的发送,封装消息实体ChatMessage，建立多个队列

###自定义配置广播、订阅模型的多个Queue、交换机，不需要路由，因为绑定了也无用，会子网官博，不是独享
    queue-one-name: middleware.mq.fanout.one.queue
    queue-two-name: middleware.mq.fanout.two.queue
    exchange-fanout-name: middleware.mq.fanout.info.route

/**
     * 广播模式交换机、 不需要配置路由信息，因为路由无用，子网广播
     */
    @Bean(name = "fanoutQueueOne")
    public Queue fanoutQueueOne() {
        return new Queue(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.queue-one-name")));
    }

    @Bean(name = "fanoutQueueTwo")
    public Queue fanoutQueueTwo() {
        return new Queue(Objects.requireNonNull(environment.getProperty("queue-two-name")));
    }

    @Bean
    public FanoutExchange fanoutExchange() {
        return new FanoutExchange(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.exchange-fanout-name")),true,false);
    }

    /**
     * 只需要将交换机和队列绑定再一起即可，不需要指定Bindinging Key
     */
    @Bean
    public Binding fanoutBindingOne() {
        return BindingBuilder.bind(fanoutQueueOne()).to(fanoutExchange());
    }

    @Bean
    public Binding fanoutBindingTwo() {
        return BindingBuilder.bind(fanoutQueueTwo()).to(fanoutExchange());
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

之后简单封装消息

@Data
@AllArgsConstructor
@NoArgsConstructor
@ToString
public class MessageEntity implements Serializable {

    private static final long serialVersionUID = -6995434700637844150L;

    private Integer id;

    private String message;

    private Student sender;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

消息生产者ModelPubilsher

@Component
@RequiredArgsConstructor
@Slf4j
public class FanoutPublisher {

    private final RabbitTemplate rabbitTemplate;

    private final ObjectMapper objectMapper;

    private final Environment environment;

    public void sendMsg(MessageEntity messageEntity) throws Exception {
        if(!Objects.isNull(messageEntity)) {
            try {
                rabbitTemplate.setMessageConverter(new Jackson2JsonMessageConverter());

                //这里只需要指定交换机，不需要给出Routing key
                rabbitTemplate.setExchange(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.exchange-fanout-name")));
                //创建消息Message，转换
                Message message = MessageBuilder.withBody(objectMapper.writeValueAsBytes(messageEntity)).build();
                log.info("消息模型Fanout 生产者发送消息： {}",messageEntity);
            } catch (Exception e) {
                log.error("消息模型Fanout 生产者发送消息异常： {}", messageEntity,e.fillInStackTrace());
            }
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

监听队列的消费者

@Component
@Slf4j
@RequiredArgsConstructor
public class ModelConsumer {

    private final ObjectMapper objectMapper;

    @RabbitListener(queues = "${spring.rabbitmq.queue-one-name}",containerFactory = "singleListenerContainer")
    public void consumeFanoutMsgOne(@Payload byte[] msg) {
        try {
            MessageEntity messageEntity = objectMapper.readValue(msg,MessageEntity.class);
            log.info("消息模型fanoutOne 监听到消息：{}", messageEntity);
        } catch (Exception e) {
            log.info("消息模型——消费者one 发生异常： {}",e.fillInStackTrace());
        }
    }

    @RabbitListener(queues = "${spring.rabbitmq.queue-two-name}",containerFactory = "singleListenerContainer")
    public void consumeFanoutMsgTwo(@Payload byte[] msg) {
        try {
            MessageEntity messageEntity = objectMapper.readValue(msg,MessageEntity.class);
            log.info("消息模型fanoutTWO 监听到消息：{}", messageEntity);
        } catch (Exception e) {
            log.info("消息模型——消费者two 发生异常： {}",e.fillInStackTrace());
        }
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

之后调用生产者发送消息即可

2022-09-16 21:15:27.775  INFO 15684 --- [           main] c.s.rabbitmq.producer.FanoutPublisher    : 消息模型Fanout 生产者发送消息： MessageEntity(id=1, message=你好,春风, sender=Student(id=1, realName=zs, username=cfeng))
2022-09-16 21:15:27.783  INFO 15684 --- [nectionFactory1] c.server.config.RabbitmqConfig           : 消息发送成功：correlationData(null),ack(true),cause(null)
2022-09-16 21:15:27.795  INFO 15684 --- [ntContainer#2-1] c.s.rabbitmq.consumer.FanoutConsumer     : 消息模型fanoutTWO 监听到消息：(Body:'[B@2855a650(byte[87])'
2022-09-16 21:15:27.795  INFO 15684 --- [ntContainer#3-1] c.s.rabbitmq.consumer.FanoutConsumer     : 消息模型fanoutOne 监听到消息：
1
2
3
4

使用Fanout交换机可以让一个交换机绑定多个队列，从而对应多个消费者， 不需要指定binding Key， 所以发送消息也不需要Routing Key

广播式、订阅式消息模型适用于 业务数据需要广播式传播， 说白了，也就是多个地方需要使用该数据，比如用户操作日志 — 需要将操作信息发送给数据库，同时也需要将其发送给专门的日志系统进行存储， 将其操作日志封装为消息实体，进行传播即可

Direct 路由模式 — 业务数据直接传输消费

Direct交换器也就是直接交换器，就是最直接的意思，需要Routing key和Binding key， 识别消息头中的Routing Key，查找Exchange和Queue之间的Binding key，如果匹配，将消息分发到该队列，Direct 式Exchange的默认模式

默认提供了一个Exchange，名称为空， 类型为Direct，绑定到所有的Queue， 每一个Queue和该Exchange的Binding Key为Queue的名称， 所以不交换器的情况下是可以借助默认交换器发送消息

该模式可以参见上面的整合过程的Basic Queue

此模型需要严格意义的绑定，也就是在Binding配置时，在配置Exchange和Queue之间的关系时，同时需要指定Binding Key； 这样Producer发送数据时，会传递一个Routing Key检验

rabbitTemplate.setExchange(environment.getProperty("spring.rabbitmq.exchange-object-name"));
                rabbitTemplate.setRoutingKey(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.route-object-name")));


这里设置的Routing-key和配置conifg的Binding Key相同
@Bean
    public Binding basicBinding() {
        return BindingBuilder.bind(basicQueue()).to(basicExchange()).with(environment.getProperty("spring.rabbitmq.route-name"));
    }
1
2
3
4
5
6
7
8
9

这个时候就不会像Fanout一样广播了，消息只会投递到绑定的且满足路由Routing Key的Queue上，不会投递到所有的绑定Queue上

该模式适合业务数据直接传输消费，比如业务服务模块之间的信息交互，一般业务服务模块之间的消息通信时直接、实时的可以借助DirectExchange， 也是最常见的消息通信模式 == 路由模式

Topic 通配符模式

TopicExchange 是一种 发布-主题–订阅 的消息模型，Topic模式也要求交换机、路由、队列严格绑定构成， 和之前的Direct不同，其支持通配方式的路由，可以通过为路由的名称指定特定的 通配符 * 或者 #， 从而绑定到不同的队列中； Routing Key 是一个以 句号. 为分隔的字符串

通配符 * ：表示一个特定的单词

通配符 #： 表示任意的单词，可以0到多个 # > *

如果direct是正规军，那么Topic就是王牌军，其可以统治direct， 当路由名称包含* 时，*代表一个单词，所以就会降级为基于DirectExchange的消息模型

而路由名称包含# 时，由于匹配多个单词所以绑定的路由不再起作用，相当于绑定基于FanoutExchange的消息模型， 哪怕有Routing Key，也会匹配到所有的，不再起作用

可以看出Topic和Direct的最主要的不同就是绑定规则Binding Key 是通配的

这里Cfeng 就只是大概阐述一下代码了，提一下和Direct不同的部分

###首先就是定义的route-key 是包含通配符的
route-one-name: middleware.mq.object.*.route 【*匹配一个单词】
route-two-name: middleware.mq.#.info.route  【这里#可以匹配任意长度route字符串】

之后就是config中对上面两个路由的绑定，这里创建的是Topic交换机实例
    @Bean
    public  TopicExchange objectExchange() {
        return new DirectExchange(environment.getProperty("spring.rabbitmq.exchange-topic-name"),true,false);
    }

@Bean
    public Binding fanoutBindingOne() {
        return BindingBuilder.bind(topicQueueOne()).to(topicExchange()).with(Objects.requireNonNull(environment.getProperties("spirng.rabbitmq.route-one-name")));
    }

    @Bean
    public Binding fanoutBindingTwo() {
        return BindingBuilder.bind(topicQueueTwo()).to(topicExchange()).with(Objects.requireNonNull(environment.getProperties("spirng.rabbitmq.route-two-name")));
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

建立交换机和Queue的Binding关系之后，就直接使用Producer向Exchagne发送数据，这里可以测试多个Routing Key验证通配

 ......
     public void sendTopicMsg(MessageEntity messageEntity, String route) throws Exception {
     try {
         rabbitTemplate.setMessageConverter(XXX);
         rabbitTemplatesetExchange(environment.getProperties("XXX"));
         //路由绑定
         rabbitTemplate.setRoutingKey(route);
         //创建消息
         Message msg = ....
         rabbitTemplate.sendAndConvert(msg);
     } catch(Exception e) {
         ....
     }
 }
1
2
3
4
5
6
7
8
9
10
11
12
13
14

之后消费者就是@RabbitListener中指定queues即可，消费容器工厂还是单个消费者即可

测试的时候，可以测试输入不同的Routing Key，可以发现只要符合匹配规则，对应的消费者都能够消费消息

确认消费机制 RPC

RabbitMQ 是高性能、高可用的消息分布式中间件，不只是因为消息异步通信和业务模块解耦、 接口限流、消息延迟处理等功能， 重要的是其在消息发送过程中，可以保证消息成功发送、不会丢失、确认消费

• 保证消息成功发送： 生产者的生产确认机制（ Publisher的Confirm机制）
• 消息不丢失、确认消费： 面向消费者确认消费而言

消息高可用 – 确认消费

分布式消息中间件RabbitMq本身是基于异步的消息处理， 前面的实例就可以知道： 生产者P将消息发送到RabbitMQ后不会知道消费者处理成功或者失败， 甚至都不知道是否有消费者来处理消息

• 消息是否真正发送成功，P自认为发送成功，可是采用template发送时，绑定模型如果不存在，实际上是发送失败的 【之前的一个demo Cfeng甚至没有bind，但是P端仍然认为投递成功】
• 由于特殊原因，RabbitMQ服务挂掉了，导致需要重启，但是这时队列中还有大量消息没有消费，可能重启过程中丢失
• 消费者监听消息时，可能出现监听失败的问题，导致消息所在队列找不到消费者而不断重新入队，重复消费

但是在实际场景中，可能需要同步处理，同步等待服务端将消息处理完成之后再进行下一步的操作，相当于RPC(remote procedure Call 远程过程调用)

RabbitMQ实现RPC机制：

• P 发送消息，在消息头属性MessageProperties中设置属性 ReplyTo — Queue名称 【消费者处理完成后的消息发送到该Queue】，和correlationId： 此次请求的标识，消费者处理完成之后将此属性返还，P由此确认消息是否成功执行
• 消费者收到消息进行处理
• 处理完成生成应答消息replyTo指定的Queue，同时带上correlationId
• P 订阅了replyTo指定的Queue，从中收到应答消息，根据correlationId确定执行情况

消息生产确认

为了确认消息是否真的发送成功，RabbitMQ要求生产者在发送消息后进行发送确认，代表消息成功发出，配置的规则很easy，

就是配置Template时设置PublisherConfirms，和其反馈信息Returns都为True，同时给出ConfirmCallBack作为发送成功的处理

publisher-confirm-type: correlated  #发送消息之后进行确认  发送到交换机触发回调 publisher-confirm 废弃
    publisher-returns: true  #发送消息后返回确认信息

rabbitTemplate.setConnectionFactory(connectionFactory);
        //发消息如果成功，给出反馈信息
        rabbitTemplate.setConfirmCallback((correlationData, b, s) -> log.info("消息发送成功：correlationData({}),ack({}),cause({})",correlationData,b,s));

        //发送消息失败，给出反馈
        rabbitTemplate.setReturnsCallback(returnedMessage -> log.warn("消息丢失：exchange({}),route({}),replyCode({}),replyText({}),message({})",returnedMessage.getExchange(),returnedMessage.getRoutingKey(), returnedMessage.getReplyCode(),returnedMessage.getReplyText(),returnedMessage.getMessage()));
1
2
3
4
5
6
7
8
9

confirm为成功，returns为失败，这样P就可以知道消息是成功发送成功

rabbitMQ宕机、消息积压 — 持久化

rabbitMQ可能出现消息积压的情况 — Producer生产能力强，Consumer宕机、Consumer消费能力弱

消息积压最简单的方法就是增加rabbitMQ机器的数量，如果不行，那就手工增加消费能力 — 并发消费【多个消费者消费，同时设置消费最大数量】 ，还可以再开一个消费者，将MQ的消息全部录入数据库，后续处理

而RabbitMQ本身为保证消息不丢失，建议创建队列、交换机时设置持久化参数durable为true， 也就是durable参数取值为true

@Bean(name = "basicQueue")
    public Queue basicQueue() {
        return new Queue(Objects.requireNonNull(environment.getProperty("spring.rabbitmq.queue-name")),true);
    }

    @Bean
    public DirectExchange basicExchange() {
        return new DirectExchange(environment.getProperty("spring.rabbitmq.exchange-name"),true,false);
    }


properties.setDeliveryMode(MessageDeliveryMode.PERSISTENT);
1
2
3
4
5
6
7
8
9
10
11
12

持久化之后，RabbitMQ服务器崩溃重启操作，队列、交换机依然存在并且消息不会丢失

但是可能发生RabbitMQ收到消息还未持久化，就宕机了【和数据库一样】，那么这里也可以采用相似的方式 ： 事务

AMQP的重要特点 – 支持事务， 如果生产者将持久化消息发送给服务器，consume命令本身无Response返回，为了应对发出消息服务器崩溃，可以预先通过

• txSelect()开启事务
• txCommit() 提交事务
• txRollBack() 回滚事务

消息不重复消费 — ACK模式

为了保证消息不重复消费、能够准备被消费，提供了消息确认机制，ACK模式

Ack — acknowledge key确认字符，接收方在收到报文后，若未发现错误，就给方法放确认回答ACK，表明信息正确接收

TCP报文的控制位就有一个ACK，当然AMQP协议中基于的信道Channel，不是TCP

为了提高信息的可用性、防止消息重复消费， 一般都会使用消息确认机制 — 当消息确认消费后，消息才会从队列中移除

RabbitMQ提供的取人模式： AcnowledgeMode ： NONE、MANUAL手动，AUTO自动，电商平台支付的支付金额、游戏充值的消息提示是必须进行确认消费的，不然就不够严谨可靠

NONE – 无需确认

生产者发送消息到队列，消费者消费之后不给出任何反馈消息， 一股脑发送即可，不需要考虑丢失等异常，就像UDP的感觉， 这样处理流程更短，更快一点，但是实际生产中很少使用

类似用户禁用APP更新提醒，P发送消息提示更新，用户消费之后并不会提示已消费

AUTO — 自动确认

生产者发送消息到队列，消费者监听消息之后，需要发送一个AUTO ACK的反馈给服务器， 之后消息出队

RabbitMQ自动触发， 依靠的是RabbitMQ的内置组件

Producer ---msg--> Exchange---bind-->Queue <--listen--- Consumer
	|___RabbitMQ服务器 --- AUTO ACK <---- rabbitMQ 内置组件---|
1
2

而确认消费的模式，是在容器工厂配置中配置setAcckownledgeMode即可, 之前为了流程简单，模式设置的为NONE

@Bean(name = "multiListenerContainer")
    public SimpleRabbitListenerContainerFactory multiListenerContainer() {
        SimpleRabbitListenerContainerFactory factory = new SimpleRabbitListenerContainerFactory();
        //设置连接工厂，可以使用configure对象配置
        factoryConfigurer.configure(factory,connectionFactory);
        factory.setMessageConverter(new Jackson2JsonMessageConverter());

        //消息的确认消费模式，先设置为NONE，表示不需要确认消费
        factory.setAcknowledgeMode(AcknowledgeMode.AUTO);
1
2
3
4
5
6
7
8
9

而这里的交换机模式选择Direct，也就是最初是演示使用的，路由模式

生产者还是BasicProducer， 确认消费模式，主要的变化是在消费者端， 但是这里是自动消费， 消费者的@RabbitListener中的container就会指定容器工厂，设置了Auto

当然，也可以直接在配置文件中指定：

spring:
	rabbitmq:
		listener:
      		direct:
       		 acknowledge-mode: auto
1
2
3
4
5

和之前的不同就是增加了ACK确认，重新执行代码

[nectionFactory1] c.server.config.RabbitmqConfig           : 消息发送成功：correlationData(null),ack(true),cause(null)
1

可以看到ack为true，也就是确认消费

MANUAL 手动确认

人工手动确认消息消费，生产者发送消息到队列后，消费者监听到该消息时需要 手动以代码方式发送一个ACK 给服务器，之后消息出队，告知P 成功消费

Producer ---msg--> Exchange---bind-->Queue <--listen--- Consumer
	|___RabbitMQ服务器 --- ACK   信息 <---- 人为手动ACK  ---|
1
2

手动确认 需要在消费者 消费 消息逻辑 之后 编写确认消费的逻辑， 消息出队，避免消息重复投入队列而重复消费， 还是使用Direct模式交换机

和AUTO不同， MANUAL需要指定容器Container，并且当容器监听的队列和监听的Consumer

/**
     * 配置监听容器
     * 消费者监听实例
     */
    @Resource
    private BasicConsumer basicConsumer;

    @Bean(name = "simpleContainerManual")
    public SimpleMessageListenerContainer simpleMessageListenerContainer(@Qualifier("basicQueue") Queue basicQueue) {
        SimpleMessageListenerContainer container = new SimpleMessageListenerContainer();
        container.setConnectionFactory(connectionFactory);
        //消费实例配置
        container.setConcurrentConsumers(1);
        container.setMaxConcurrentConsumers(1);
        container.setPrefetchCount(1);

        //消息确认模式
        container.setAcknowledgeMode(AcknowledgeMode.MANUAL);

        container.setQueues(basicQueue);

        //手动确认消费 消费者需要实现ChannelAwareMessageListener接口
        container.setMessageListener(basicConsumer);

        return container;
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

这里的消费者需要实现ChannelAwareMessageListener接口

@Component
@Slf4j
@RequiredArgsConstructor
public class BasicConsumer implements ChannelAwareMessageListener {

    private final ObjectMapper objectMapper;

    /**
     * @param message
     * @param channel 通道实例
     * @throws Exception
     */
    @Override
    public void onMessage(Message message, Channel channel) throws Exception {
        //这里就是rabbit的一个Message监听器，可以监听到消息
        MessageProperties properties = message.getMessageProperties();
        //获取消息分发的全局标识
        long deliveryTag = properties.getDeliveryTag();
        try {
            byte[] msg = message.getBody();
            //解析消息
            String entity = objectMapper.readValue(msg,String.class);
            //log
            log.info("确认消费模式 - 人为手动确认消息： {}", entity);
            //执行业务逻辑后，手动ACK， deliverTag 为全局分发标识（唯一）  是否允许批量消费: 这里设置为true
            channel.basicAck(deliveryTag,true);
        } catch (Exception e) {
            log.info("人为手动确认消费- 监听到消息： {}", e.fillInStackTrace());
            //发生异常，拒绝ACK
            channel.basicReject(deliveryTag,false);
        }
    }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

基于MANUAL确认消费模式 需要在执行完实际的业务逻辑业务之后，手动调用相关方法比如BasicAck，Reject，当处理过程发生异常，需要执行确认消费， 避免消息一直留在队列中，导致重复消费

INFO 2268 --- [           main] o.s.a.r.c.CachingConnectionFactory       : Attempting to connect to: [192.168.204.100:5672]
2022-09-17 16:56:38.394  INFO 2268 --- [           main] o.s.a.r.c.CachingConnectionFactory       : Created new connection: rabbitConnectionFactory#28fc1132:0/SimpleConnection@3c82bac3 [delegate=amqp://cfeng@192.168.204.100:5672/, localPort= 54514]
2022-09-17 16:56:38.477  INFO 2268 --- [           main] c.server.RabbitmqBasicMessageTest        : Started RabbitmqBasicMessageTest in 5.256 seconds (JVM running for 6.762)

2022-09-17 16:56:39.102  INFO 2268 --- [           main] c.s.rabbitmq.producer.BasicPublisher     : 基本模型： 生产者发送消息: kiss
2022-09-17 16:56:39.116  INFO 2268 --- [nectionFactory1] c.server.config.RabbitmqConfig           : 消息发送成功：correlationData(null),ack(true),cause(null)
2022-09-17 16:56:39.121  INFO 2268 --- [ntainerManual-1] c.s.rabbitmq.consumer.BasicConsumer      : 确认消费模式 - 人为手动确认消息： kiss
1
2
3
4
5
6
7

用户登录成功 写入日志

用户登录操作，作为常规系统的基础操作，一些应用需要跟踪用户的登录、操作轨迹，需要记录用户的登录的日志，将相关的记录录入数据库

用户登录是主流程， 记录用户登录日志是辅助流程， 所以实际过程中，记录用户登录日志操作不应该影响用户登录，也就是不应该是同步的，因为再次数据库操作耗时； 这个时候就可以RabbitMQ进行解耦

常规操作也可以采用之前抢红包操作录入数据库的@Async； 整体业历程：包括 登录模块 和 日志记录模块， 这两个模块不应该相互影响，异步操作

这里为了模拟整个流程，就大概先分析一下思路，首先网站的用户登录成功进入后台的判断逻辑，判断之后就发送一个消息，借助RabbitTemplate即可，发送之后，日志监听消费者监听到消息获取相关的登录信息录入数据库， 这里采用Direct交换机， 手动ACK

这里也就不完整写代码了，没什么特别的地方，这里Cfeng就简单写一些代码说明整个流程【 结合之前的Cfeng.net 使用的Security】

//首先就是用户信息， 就是之前的ChatUser -- 网站用户
//之后封装一个登录日志实体类  SysLog   包括id、用户id、用户操作所属模块、操作的数据、备注、操作时间等

之前Security登录成功后设置的SuccessfulURL， 现在因为需要登录成功后进行后处理操作，所以这里需要自定义SuccessfulHandler， 在其中调用  LogPublisher 将当前用户的登录信息发布到Exchange  ； 之后再跳转进入成功的欢迎页面

LogPbulisher的操作就是封装对象类型的消息， MessageProcessor就可以完成，指定消息头的java type为SysLog

在rabbitMQ中配置Direct交换机， 配置日志系统的消费的队列LogQueue， 并且指定日志系统的消费者LogConsumer，配置相关的监听容器container，指定队列和消费者， LogConsumer实现Listener接口 【确认消费】， 在message方法中进行数据库的写入操纵， 当然需要try catch， 如果出现异常手动Direct， 正常就ACK，消息出队避免重复消费，导致数据库消息异常
1
2
3
4
5
6
7
8

如果有相关friend好奇，我也可以详细说一下具体的代码🌳
