• I2C通信协议

    简介

    • I2C （ Inter IC Bus ）是由 Philips 公司开发的一种通用数据总线
    • 两根通信线： SCL （ Serial Clock ）、 SDA （ Serial Data ）
    • 同步，半双工
    • 带数据应答
    • 支持总线挂载多设备（一主多从、多主多从）



    硬件电路

    • 所有 I2C 设备的 SCL 连在一起， SDA 连在一起
    • 设备的 SCL 和 SDA 均要配置成开漏输出模式
    • SCL 和 SDA 各添加一个上拉电阻，阻值一般为 4.7KΩ 左右



    I2C时序基本单元

    • 起始条件： SCL 高电平期间， SDA 从高电平切换到低电平
    • 终止条件： SCL 高电平期间， SDA 从低电平切换到高电平
    起始和终止都是主机产生的，从机不允许产生起始和中止，所以在总线空闲状态时，从机必须始终双手放开，不允许主动跳出来去碰主线



            •发送一个字节：SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节

             •接收一个字节：SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）（虚线是从机控制）

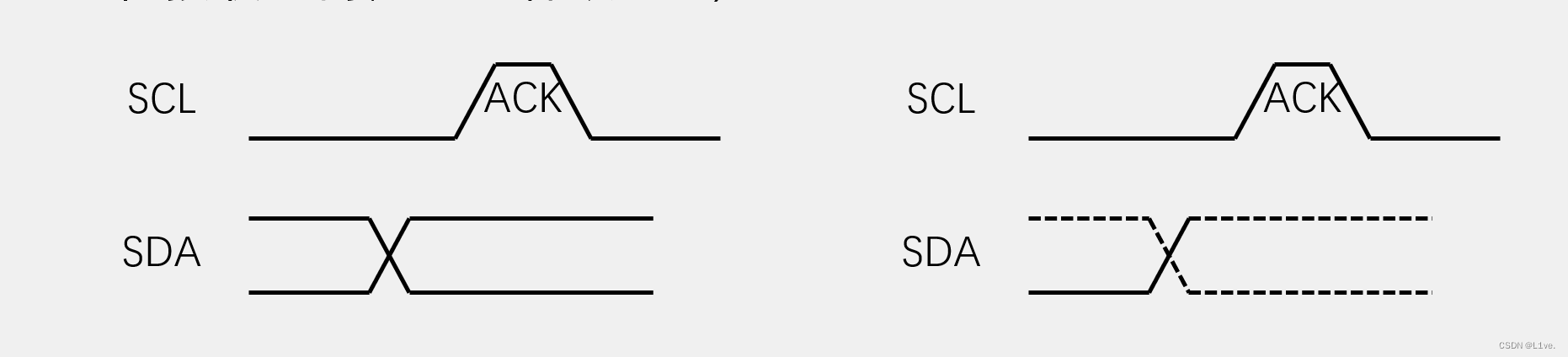

    •发送应答：主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答
    •接收应答：主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）

    I2C从机地址

     一主多从模型下，如何发出指令来确定要访问的是哪一个设备呢？这就需要首先把每一个设备都确定一个唯一的设备地址，从机设备地址就相当于每个设备的名字，主机在起始条件之后，要先发送一个字节选择从机名字，所以从机都会收到这个字节（名字），然后和自己的名字做比较，如果不一样，则该设备将不会再接收如何数据，如果一样，就说明主机选择了该设备，则响应接下来主机的读写操作。（这就要求在同一条I2C总线中挂载的每个设备的地址都必须得不一样）

    从机设备地址在I2C协议标准中分为7位地址和10位地址，7位地址最常用（可在相关芯片手册中找到），如果有相同的芯片挂载在同一条总线中该如何解决呢？一般器件地址的最后几位都是可以在电路中改变的。一般高位都是由厂商确定的，低位可以依靠接入的引脚进行灵活切换。（比如MPU6050的地址的最后一位就可以由其引脚AD0确定，接低电平，地址为1101 000，接高电平，地址为1101 001）

    I2C时序

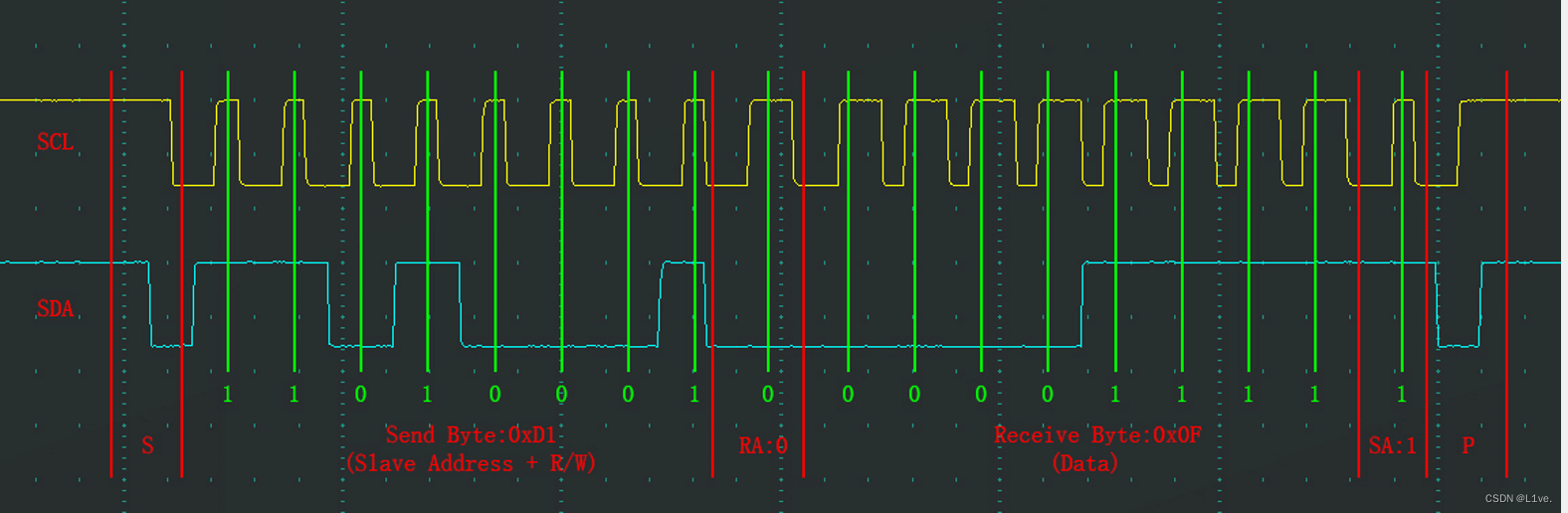

    • 指定地址写
    • 对于指定设备（ Slave Address ），在指定地址（寄存器地址）（ Reg Address ）下，写入指定数据（ Data ）

    • 当前地址读
    • 对于指定设备（ Slave Address ），在当前地址指针指示的地址下，读取从机数据（ Data ）
    因为主机没有指定地址，从机就会返回当前指针指向的寄存器的地址（假如我们之前指定地址0x19写了数据，然后我们再调用当前地址读就会读0x19这个地址的数据，然后下一次读的就是地址+1的数据了）

    • 指定地址读
    • 对于指定设备（ Slave Address ），在指定地址（ Reg Address ）下，读取从机数据（ Data ）
    因为不可以指定地址读，所以我们是先指定地址写，选择完地址之后还没开始写就开始当前地址读，接着之前的地址就可以完成指定地址读的操作了

     MPU6050

    简介

    • MPU6050 是一个 6 轴姿态传感器，可以测量芯片自身 X 、 Y 、 Z 轴的加速度、角速度参数，通过数据融合，可进一步得到姿态角，常应用于平衡车、飞行器等需要检测自身姿态的场景
    • 3 轴加速度计（ Accelerometer ）：测量 X 、 Y 、 Z 轴的加速度
    • 3 轴陀螺仪传感器（ Gyroscope ）：测量 X 、 Y 、 Z 轴的角速度



    参数

    • 16 位 ADC 采集传感器的模拟信号，量化范围： -32768~32767
    • 加速度计满量程选择： ±2 、 ±4 、 ±8 、 ±16 （ g ）
    • 陀螺仪满量程选择： ±250 、 ±500 、 ±1000 、 ±2000 （ °/sec ）
    • 可配置的数字低通滤波器
    • 可配置的时钟源
    • 可配置的采样分频
    •
    • I2C 从机地址： 1101000 （ AD0=0 ）（0x68）

                                        1101001（AD0=1）(0x69)

    我们在I2C时序中输入I2C从机的地址时，输入的第一个字节前七位位从机地址，最后一位是决定读或者写。当我们输入时就需要将我们的从机的地址左移一位，然后或上读1写0.

    当然我们可以直接把左移一位的地址看做I2C从机地址，把读写位也融入I2C从机地址中，即1101 0000（AD0=0）（0xD0）和1101 0010（AD0=1）（0xD2） ，然后再按照读1写0或上对应数字。

    硬件电路

    SDA和SCL是I2C通信脚，可以看到已经挂载了两个上拉电阻，可以不用外接电阻再接到GPIO口上了。                                                                        XCL、XDA：用于拓展芯片功能，MPU6050是6轴姿态传感器，融合出来的姿态角是有缺陷的，可以外接磁力计和气压计，拓展为十轴姿态传感器，MPU6050的主机接口就可以直接访问这些拓展芯片的数据，把这些拓展芯片的数据读取到MPU6050中，通过DMP单元进行数据融合和姿态解算，融合出更准确的姿态角。

    INT：可以配置芯片内部的一些事件来触发中断引脚的输出，例如数据准备好了、I2C主机错误等，芯片中还内置了一些实用的小功能，比如自由落体检测、运动检测、零运动检测等这些信号都可以触发INT引脚产生电平跳变。

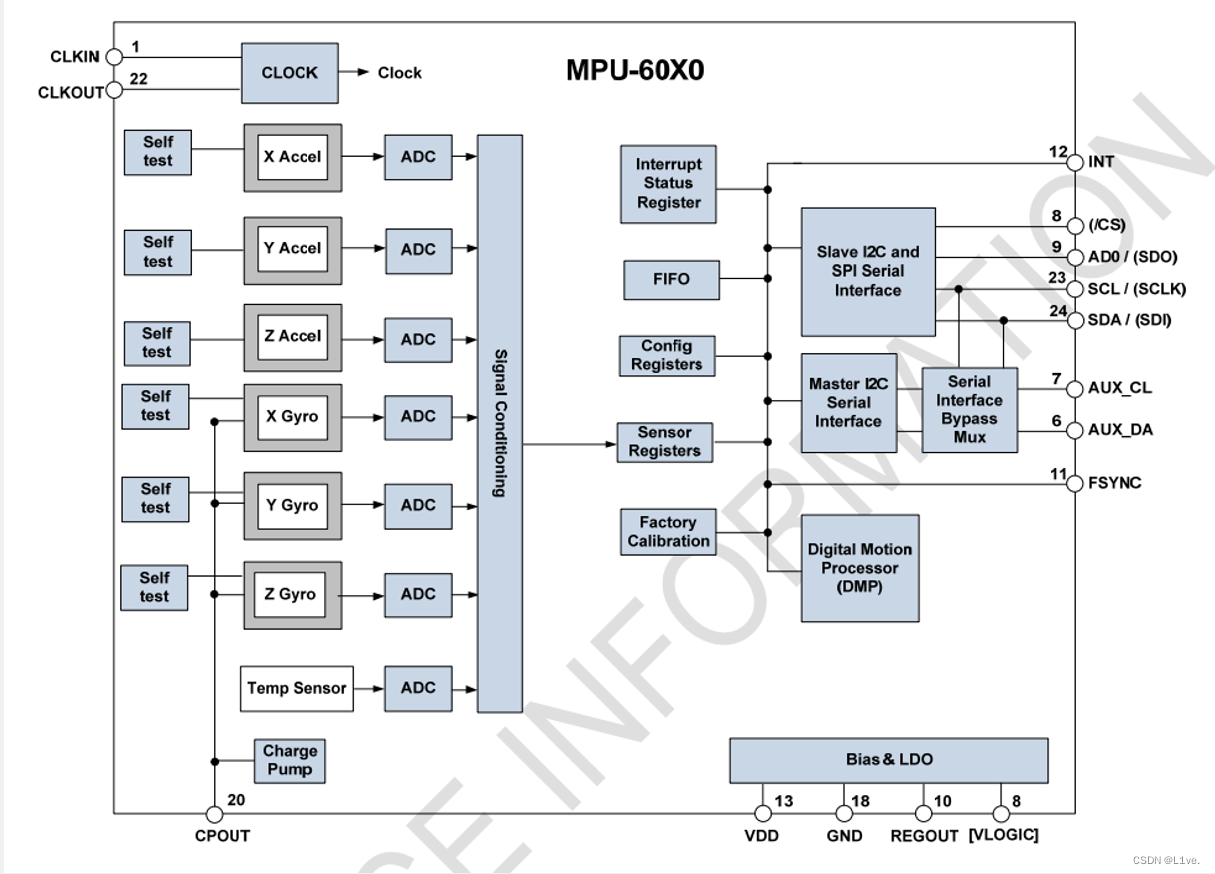

    框图

    XYZ....：都是各个方向的有关传感器

    Temp Sensor：温度传感器；

    各个传感器传出来的数据都会由芯片自动进行AD数模转换发送到数据寄存器中，且不会相互覆盖。

    自测系统：我们先使能自测系统，得到传感器的数据，再失能自测系统，得到另一组传感器的数据，两组数据之差在芯片数据手册中有标明一个正常的范围，如果超了这个范围，则代表传感器失灵。

    Interrupt Status Register：中断状态寄存器，控制内部哪些事件到中断引脚的输出；

    FIFO：先入先出寄存器，可以对数据流进行缓存

    Config Register：配置寄存器，可以对内部的各个电路进行配置

    Sensor Register：传感器数据寄存器

    数组运动处理器（DMP）：芯片内部自带的姿态解算的硬件算法，配合官方的DMP库，可以进行姿态解算

    寄存器

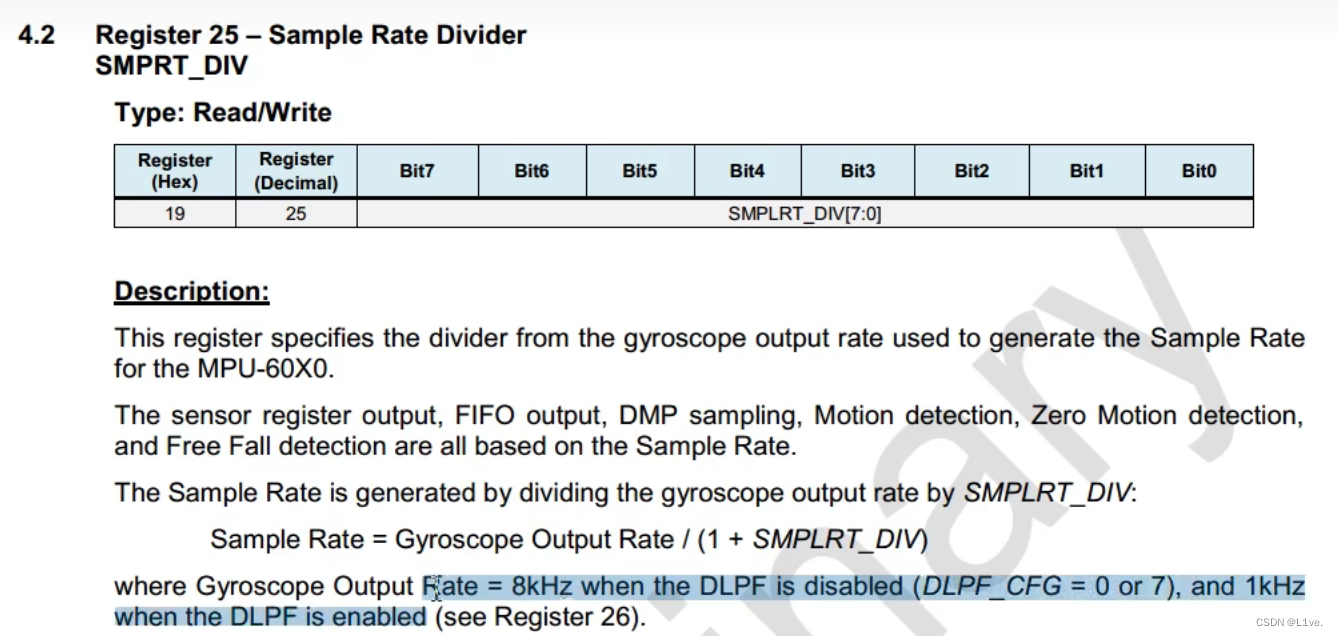

    采样分频寄存器：配置采样分频率的分频系数，简单来说，分频越小，内部的AD转换就越快，数据寄存器刷新越快

     配置寄存器

    分为两部分：外部同步设置和低通滤波器配置

    外部我们不用，先不看

    低通滤波器配置——让输出数据更加平滑，配置滤波器参数越大，输出数据抖动越小



    陀螺仪配置寄存器

     高三位：XYZ轴的自测使能位，中间两位：满量程选择位

    自测响应的计算公式



    自测响应的范围

     满量程选择：量程越大，范围越广，量程越小，分辨率越高

     加速度计配置寄存器

     高三位：XYZ轴的自测使能位，中间两位：满量程选择位，第三位：配置高通滤波器

     加速度计的数据寄存器

    得到的数据时16位的有符号数，以二进制补码的方式存储

    其他数据寄存器也是相同操作

    电源管理寄存器1

    第一位：设备复位，写1，所有寄存器恢复默认值；

    2：睡眠模式，写1芯片睡眠，不工作，进入低功耗；

    3：循环模式，设备进入低功耗，过一段时间启动一次

    4：温度传感器失能，写1，禁用内部的温度传感器

    最后三位：选择系统的时钟来源（建议选择陀螺仪的晶振，比较准确）

    电源管理寄存器2：

    前两位：控制电源管理寄存器1中的循环模式的频率；

     后面6位：可以分别控制6个轴进入待机模式

    ID号：只读（即这个芯片的I2C地址）

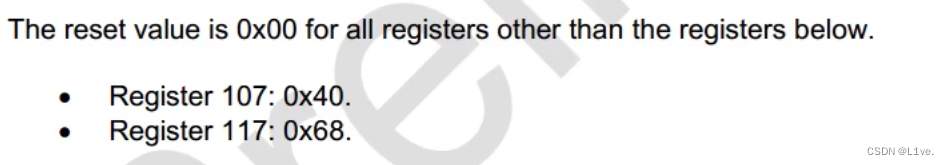

    除了ID号和电源管理寄存器1，其他寄存器默认值为0x00

    软件实现I2C通信

     首先建立I2C通信层的.c和.h模块，在通信层里写好I2C底层的GPIO初始化和6个时序基本单元（起始终止，发送一个字节，接收一个字节，发送应答和接收应答）。

                                                                            |

    再建立MPU6050的.c和.h模块，再这一层基于I2C通信的模块来实现指定地址读、指定地址写，再实现寄存器对芯片进行配置，读寄存器得到传感器数据。

                                                                            |

    最后再在主函数中调用MPU6050模块，初始化，拿到数据，显示数据。

    因为是用软件实现I2C，所以我们可以不用库中的I2C外设的函数，而是自己通过配置GPIO口的函数来实现就行了。

    软件I2C初始化

    1、把SCL和SDA都初始化为开漏输出模式，把SCL和SDA置高电平

    1. void MyI2C_Init(void)
    2. {
    3. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    4.
    5. 	GPIO_InitTypeDef GPIO_InitStructure;
    6. 	//开漏输出模式下也可以输入
    7. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    8. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
    9. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    10. 	GPIO_Init(GPIOB, &GPIO_InitStructure);
    11.
    12. 	//再把SCL和SDA置高电平，释放总线，此时I2C总线处于空闲状态
    13. 	GPIO_WriteBit(GPIOA, GPIO_Pin_10 | GPIO_Pin_11, Bit_SET);
    14.
    15. }

    2、时序基本单元的配置

    配置起始条件等时序基本单元时需要多次反转SCL和SDA的电平，如果我们仅仅使用Reset和Set来反转电平，并不是不可以，只是这样会导致代码意义不明确，而且在修改时需要更改太多，况且也不好移植到其他开发板上应用，所以我们就需要对反转电平的操作进行简化，目标是使其易更改，易移植且意义明确。

    我们就可以使用宏定义来完成

    想法1是把SET和RESET语句宏定义（有参宏）（OLED模块中有示例）

    1. #define MyI2C_W_SCL(x)    GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
    2. //BitAction是枚举类型

    但是这种方法移植到其他单片机时，不好修改，而且如果把这种代码移植到一个主频很高的单片机中，需要对软件时序进行延时操作时，不方便进一步修改

    所以不如直接用函数封装起来

    1. /*用于翻转电平的函数*/
    2. //释放或拉低SCL
    3. void MyI2C_W_SCL(uint8_t BitValue)
    4. {
    5. 	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);
    6. 	//以防单片机主频太快
    7. 	Delay_us(10);
    8. }
    9.
    10. void MyI2C_W_SDA(uint8_t BitValue)
    11. {
    12. 	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);
    13. 	Delay_us(10);
    14. }
    15.
    16. //读取SDA的值
    17. uint8_t MyI2C_R_SDA(void)
    18. {
    19. 	uint8_t BitValue;
    20. 	BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);
    21. 	Delay_us(10);
    22. 	return BitValue;
    23. }

    这样我们在移植代码时就可以只修改这部分和初始化部分的代码了

    a、起始条件

    起始条件：SCL高电平期间，SDA从高电平切换到低电平

    1. //起始条件：SCL高电平期间，SDA从高电平切换到低电平
    2. void MyI2C_Start(void)
    3. {
    4. 	MyI2C_W_SDA(1);
    5. 	MyI2C_W_SCL(1);
    6.
    7. 	MyI2C_W_SDA(0);
    8. 	MyI2C_W_SCL(0);
    9. }
    b、终止条件

    终止条件：SCL高电平期间，SDA从低电平切换到高电平

    1. //终止条件：SCL高电平期间，SDA从低电平切换到高电平
    2. void MyI2C_Stop(void)
    3. {
    4. 	//因为在终止之前SDA可能是高电平，则无法实现从低切换到高
    5. 	//所以需要创造能从低到高的条件，就必须先拉低SDA
    6. 	MyI2C_W_SDA(0);
    7.
    8. 	MyI2C_W_SCL(1);
    9. 	MyI2C_W_SDA(1);
    10. }
    c、发送一个字节

    除了终止条件，我们都会保证SCL以低电平结束，方便各个单元的拼接

    1. //发送一个字节
    2. void MyI2C_SendByte(uint8_t Byte)
    3. {
    4. 	//下面函数的参数非0即1
    5. 	//通过与上一个值把每一位数字都取出来
    6. 	MyI2C_W_SDA(Byte & 0x80);
    7.
    8. 	//高电平读取SCL的数据
    9. 	MyI2C_W_SCL(1);
    10. 	MyI2C_W_SCL(0);
    11.
    12. 	MyI2C_W_SDA(Byte & 0x40);
    13. 	MyI2C_W_SCL(1);
    14. 	MyI2C_W_SCL(0);
    15.
    16. 	MyI2C_W_SDA(Byte & 0x20);
    17. 	MyI2C_W_SCL(1);
    18. 	MyI2C_W_SCL(0);
    19.
    20. 	MyI2C_W_SDA(Byte & 0x10);
    21. 	MyI2C_W_SCL(1);
    22. 	MyI2C_W_SCL(0);
    23.
    24. 	MyI2C_W_SDA(Byte & 0x08);
    25. 	MyI2C_W_SCL(1);
    26. 	MyI2C_W_SCL(0);
    27.
    28. 	MyI2C_W_SDA(Byte & 0x04);
    29. 	MyI2C_W_SCL(1);
    30. 	MyI2C_W_SCL(0);
    31.
    32. 	MyI2C_W_SDA(Byte & 0x02);
    33. 	MyI2C_W_SCL(1);
    34. 	MyI2C_W_SCL(0);
    35.
    36. 	MyI2C_W_SDA(Byte & 0x01);
    37. 	MyI2C_W_SCL(1);
    38. 	MyI2C_W_SCL(0);
    39. }

     用for循环简化

    1. //发送一个字节
    2. void MyI2C_SendByte(uint8_t Byte)
    3. {
    4. 	uint8_t i;
    5. 	for (i = 0; i < 8; i ++)
    6. 	{
    7. 		MyI2C_W_SDA(Byte & (0x80 >> i));
    8. 	    MyI2C_W_SCL(1);
    9. 		MyI2C_W_SCL(0);
    10. 	}
    11. }
    d、接收一个字节

    接收一个字节：SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）（虚线是从机控制）

    在接收字节前，主机必须放手SDA（SDA置高电平），交由从机控制SDA，这样就可以实现在SCL高电平期间读取从机SDA上的电平而实现读取从机的数据。要读取从机的数据，主机就不可以“乱动”SDA，如果这期间主机SDA变化，那么就是起始位和终止位的条件了。

    1. //接收一个字节
    2. uint8_t MyI2C_ReceiveByte(void)
    3. {
    4. 	uint8_t i, Byte = 0x00;
    5. 	//主机先放手SDA
    6. 	MyI2C_W_SDA(1);
    7. 	for (i = 0; i < 8; i ++)
    8. 	{
    9. 		//在SCL为1时接收数据(从高位开始)
    10. 		MyI2C_W_SCL(1);
    11. 		if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);}
    12. 		MyI2C_W_SCL(0);
    13. 	}
    14. 	return Byte;
    15. }
    e、发送应答和接收应答

    其实就是发送一个字节和接收一个字节的简化版，只接收一位数据版

    1. //发送应答
    2. void MyI2C_SendAck(uint8_t AckBit)
    3. {
    4. 	MyI2C_W_SDA(AckBit);
    5. 	MyI2C_W_SCL(1);
    6. 	MyI2C_W_SCL(0);
    7. }
    8.
    9. //接收应答
    10. uint8_t MyI2C_ReceiveAck(void)
    11. {
    12. 	uint8_t AckBit;
    13. 	MyI2C_W_SDA(1);
    14. 	MyI2C_W_SCL(1);
    15. 	AckBit = MyI2C_R_SDA();
    16. 	MyI2C_W_SCL(0);
    17. 	return AckBit;
    18. }
    总体

    这样就把六个时序基本单元配置好了

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3.
    4. /*用于翻转电平的函数*/
    5. //释放或拉低SCL
    6. void MyI2C_W_SCL(uint8_t BitValue)
    7. {
    8. 	GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue);
    9. 	//以防单片机主频太快
    10. 	Delay_us(10);
    11. }
    12.
    13. void MyI2C_W_SDA(uint8_t BitValue)
    14. {
    15. 	GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue);
    16. 	Delay_us(10);
    17. }
    18.
    19. //读取SDA的值
    20. uint8_t MyI2C_R_SDA(void)
    21. {
    22. 	uint8_t BitValue;
    23. 	BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11);
    24. 	Delay_us(10);
    25. 	return BitValue;
    26. }
    27.
    28. void MyI2C_Init(void)
    29. {
    30. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    31.
    32. 	GPIO_InitTypeDef GPIO_InitStructure;
    33. 	//开漏输出模式下也可以输入
    34. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    35. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
    36. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    37. 	GPIO_Init(GPIOB, &GPIO_InitStructure);
    38.
    39. 	//再把SCL和SDA置高电平，释放总线，此时I2C总线处于空闲状态
    40. 	GPIO_WriteBit(GPIOA, GPIO_Pin_10 | GPIO_Pin_11, Bit_SET);
    41.
    42. }
    43.
    44. //时序基本单元
    45. //起始条件：SCL高电平期间，SDA从高电平切换到低电平
    46. void MyI2C_Start(void)
    47. {
    48. 	MyI2C_W_SDA(1);
    49. 	MyI2C_W_SCL(1);
    50.
    51. 	MyI2C_W_SDA(0);
    52. 	MyI2C_W_SCL(0);
    53. }
    54.
    55. //终止条件：SCL高电平期间，SDA从低电平切换到高电平
    56. void MyI2C_Stop(void)
    57. {
    58. 	//因为在终止之前SDA可能是高电平，则无法实现从低切换到高
    59. 	//所以需要创造能从低到高的条件，就必须先拉低SDA
    60. 	MyI2C_W_SDA(0);
    61.
    62. 	MyI2C_W_SCL(1);
    63. 	MyI2C_W_SDA(1);
    64. }
    65.
    66. //发送一个字节
    67. void MyI2C_SendByte(uint8_t Byte)
    68. {
    69. 	uint8_t i;
    70. 	for (i = 0; i < 8; i ++)
    71. 	{
    72. 		MyI2C_W_SDA(Byte & (0x80 >> i));
    73. 	    MyI2C_W_SCL(1);
    74. 		MyI2C_W_SCL(0);
    75. 	}
    76. //	//下面函数的参数非0即1
    77. //	//通过与上一个值把每一位数字都取出来
    78. //	MyI2C_W_SDA(Byte & 0x80);
    79. //	//高电平读取SCL的数据
    80. //	MyI2C_W_SCL(1);
    81. //	MyI2C_W_SCL(0);
    82. }
    83.
    84. //接收一个字节
    85. uint8_t MyI2C_ReceiveByte(void)
    86. {
    87. 	uint8_t i, Byte = 0x00;
    88. 	//主机先放手SDA
    89. 	//I2C的引脚都是开漏输出+弱上拉的配置
    90. 	//主机输出1，并不是强制SDA为高电平，而是释放SDA
    91. 	MyI2C_W_SDA(1);
    92. 	for (i = 0; i < 8; i ++)
    93. 	{
    94. 		//在SCL为1时接收数据(从高位开始)
    95. 		MyI2C_W_SCL(1);
    96. 		if (MyI2C_R_SDA() == 1){Byte |= (0x80 >> i);}
    97. 		MyI2C_W_SCL(0);
    98. 	}
    99. 	return Byte;
    100. }
    101.
    102. //发送应答
    103. void MyI2C_SendAck(uint8_t AckBit)
    104. {
    105. 	MyI2C_W_SDA(AckBit);
    106. 	MyI2C_W_SCL(1);
    107. 	MyI2C_W_SCL(0);
    108. }
    109.
    110. //接收应答
    111. uint8_t MyI2C_ReceiveAck(void)
    112. {
    113. 	uint8_t AckBit;
    114. 	MyI2C_W_SDA(1);
    115. 	MyI2C_W_SCL(1);
    116. 	AckBit = MyI2C_R_SDA();
    117. 	MyI2C_W_SCL(0);
    118. 	return AckBit;
    119. }
    验证

    目前还未写好MPU的代码，可以先验证起始条件、终止条件、发送一个字节和接收应答

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "MyI2C.h"
    5.
    6. int main(void)
    7. {
    8. 	OLED_Init();
    9.
    10. 	MyI2C_Init();
    11.
    12. 	MyI2C_Start();
    13. 	MyI2C_SendByte(0xD0); //1101 000 0
    14. 	uint8_t Ack = MyI2C_ReceiveAck();
    15. 	MyI2C_Stop();
    16.
    17. 	OLED_ShowNum(1, 1, Ack, 3);
    18. 	while(1)
    19. 	{
    20.
    21. 	}
    22. }

    如果OLED上显示0，则表示接收到了数据，我们再修改发送的值为其他，如果OLED上显示1，则代表没接收到数据，也就代表代码编写正确。

    我们还可以通过连接MPU的AD0引脚到高电平修改从机的地址来验证代码，此时输入的字节必须为0xD2（1101 010 0）

    接下来编写MPU6050模块

    即读写MPU6050的寄存器

    1. #include "stm32f10x.h"                  // Device header
    2. #include "MyI2C.h"
    3.
    4. #define MPU6050_ADDRESS		0xD0
    5. //指定地址写
    6. void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
    7. {
    8. 	MyI2C_Start();
    9. 	MyI2C_SendByte(MPU6050_ADDRESS);
    10. 	//可以验证是否收到数据，具体怎么处理就不加上了
    11. 	MyI2C_ReceiveAck();
    12. 	//发送寄存器的地址
    13. 	MyI2C_SendByte(RegAddress);
    14. 	MyI2C_ReceiveAck();
    15. 	//接收一个字节
    16. 	MyI2C_SendByte(Data);
    17. 	MyI2C_ReceiveAck();
    18. 	MyI2C_Stop();
    19. }
    20.
    21. //指定地址读
    22. uint8_t MPU6050_ReadtheReg(uint8_t RegAddress)
    23. {
    24. 	uint8_t Data;
    25. 	MyI2C_Start();
    26. 	MyI2C_SendByte(MPU6050_ADDRESS);
    27. 	MyI2C_ReceiveAck();
    28. 	MyI2C_SendByte(RegAddress);
    29. 	MyI2C_ReceiveAck();
    30.
    31. 	MyI2C_Start();
    32. 	MyI2C_SendByte(MPU6050_ADDRESS | 0x01);
    33. 	MyI2C_ReceiveAck();
    34. 	Data = MyI2C_ReceiveByte();
    35. 	//发送主机应答，已经接收到数据了
    36. 	MyI2C_SendAck(1);
    37. 	MyI2C_Stop();
    38.
    39. 	return Data;
    40. }
    41.
    42. void MPU6050_Init(void)
    43. {
    44. 	MyI2C_Init();
    45. }

    然后再在主函数中验证

    先读MPU的ID号

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "MPU6050.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	MPU6050_Init();
    12.
    13. 	uint8_t Data = MPU6050_ReadtheReg(0x75);
    14. 	OLED_ShowHexNum(1, 1, Data, 2);
    15. 	while(1)
    16. 	{
    17.
    18. 	}
    19. }

    结果是OLED上显示68，即ID号为0x68，则代表读寄存器的代码编写正确

    那我们再验证一下写寄存器的代码

    首先需要关闭芯片的睡眠模式，下图Bit7即为我们需要更改的寄存器

    先关闭睡眠模式，然后再在地址为0x19的寄存器上写入0x66

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "MPU6050.h"
    5.
    6.
    7. int main(void)
    8. {
    9. 	OLED_Init();
    10.
    11. 	MPU6050_Init();
    12.
    13. 	MPU6050_WriteReg(0x6B, 0x00);
    14.
    15. 	MPU6050_WriteReg(0x19, 0x66);
    16.
    17. 	uint8_t Data = MPU6050_ReadtheReg(0x19);
    18. 	OLED_ShowHexNum(1, 1, Data, 2);
    19. 	while(1)
    20. 	{
    21.
    22. 	}
    23. }

     结果是OLED上显示为66，即0x66，代表没问题

    我们这里的验证思路是把MPU6050当做一个存储器来验证的，MPU6050里的每个寄存器都对应着芯片的一种状态，寄存器和外设的硬件电路是可以进行互动的，意思是我们可以通过配置寄存器来和MPU6050的硬件电路进行互动。

    课后任务：实现发送一个数组到多个地址，读取多个地址的数据

    配置寄存器控制电路

    我们初始化MPU6050芯片还需要做到配置其电源管理寄存器、采样分频寄存器等等，所以我们可以在Init函数中调用写入寄存器函数来配置这些寄存器

    为了方便移植，我们可以用宏定义来定义各个寄存器，因为寄存器数量多，我们决定使用头文件模块化这部分宏定义

    MPU6050_Reg.h

    1. #ifndef __MPU6050_REG_H__
    2. #define __MPU6050_REG_H__
    3.
    4. #define	MPU6050_SMPLRT_DIV		0x19
    5. #define	MPU6050_CONFIG			0x1A
    6. #define	MPU6050_GYRO_CONFIG		0x1B
    7. #define	MPU6050_ACCEL_CONFIG	0x1C
    8.
    9. #define	MPU6050_ACCEL_XOUT_H	0x3B
    10. #define	MPU6050_ACCEL_XOUT_L	0x3C
    11. #define	MPU6050_ACCEL_YOUT_H	0x3D
    12. #define	MPU6050_ACCEL_YOUT_L	0x3E
    13. #define	MPU6050_ACCEL_ZOUT_H	0x3F
    14. #define	MPU6050_ACCEL_ZOUT_L	0x40
    15. #define	MPU6050_TEMP_OUT_H		0x41
    16. #define	MPU6050_TEMP_OUT_L		0x42
    17. #define	MPU6050_GYRO_XOUT_H		0x43
    18. #define	MPU6050_GYRO_XOUT_L		0x44
    19. #define	MPU6050_GYRO_YOUT_H		0x45
    20. #define	MPU6050_GYRO_YOUT_L		0x46
    21. #define	MPU6050_GYRO_ZOUT_H		0x47
    22. #define	MPU6050_GYRO_ZOUT_L		0x48
    23.
    24. #define	MPU6050_PWR_MGMT_1		0x6B
    25. #define	MPU6050_PWR_MGMT_2		0x6C
    26. #define	MPU6050_WHO_AM_I		0x75
    27.
    28. #endif

    然后配置各个寄存器

    1. void MPU6050_Init(void)
    2. {
    3. 	MyI2C_Init();
    4. 	//电源管理寄存器1
    5. 	//设备复位 	睡眠模式	    循环模式	    无关位	温度传感器失能	选择时钟(后三位)
    6. 	//0(不复位) 0(解除睡眠)	0(不需要)	0		0(不失能)		000(内部时钟)(或者001-陀螺仪时钟)
    7. 	MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01);
    8.
    9. 	//电源管理寄存器2
    10. 	//循环模式唤醒频率(不需要-00)
    11. 	//后6位每个轴的待机位-(000000-不待机)
    12. 	MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00);
    13.
    14. 	//采样率分频(值越小，数据输出越快)(采样分频为10)
    15. 	MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09);
    16.
    17. 	//配置寄存器
    18. 	//外部同步-000000 数字低通滤波-110
    19. 	MPU6050_WriteReg(MPU6050_CONFIG, 0x06);
    20.
    21. 	//陀螺仪配置寄存器
    22. 	//自测使能-000	满量程选择-11	无关位-000
    23. 	MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18);
    24.
    25. 	//加速度计配置寄存器
    26. 	//自测使能-000	满量程选择-11	高通滤波器-000
    27. 	MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18);
    28. }

     读取特定寄存器的值

    根据任务需求，我们这个函数需要返回6个数据，但是c语言函数不可以同时返回这么多值，所以我们就会用到以下方法

    1、定义全局变量，调用函数时修改这些变量的值——不推荐在大项目中使用

    2、使用指针

    3、使用结构体，将这些数据打包起来

    这里我们使用指针来完成

    1. //读取寄存器
    2. void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
    3. 						int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
    4. {
    5. 	uint16_t DataH, DataL;
    6.
    7. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_XOUT_H);
    8. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_XOUT_L);
    9. 	*AccX = (DataH << 8) | DataL;
    10.
    11. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_YOUT_H);
    12. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_YOUT_L);
    13. 	*AccY = (DataH << 8) | DataL;
    14.
    15. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_ZOUT_H);
    16. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_ZOUT_L);
    17. 	*AccZ = (DataH << 8) | DataL;
    18.
    19. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_XOUT_H);
    20. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_XOUT_L);
    21. 	*GyroX = (DataH << 8) | DataL;
    22.
    23. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_YOUT_H);
    24. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_YOUT_L);
    25. 	*GyroY = (DataH << 8) | DataL;
    26.
    27. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_ZOUT_H);
    28. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_ZOUT_L);
    29. 	*GyroZ = (DataH << 8) | DataL;
    30. }
    31.
    32. //读取寄存器
    33. void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
    34. 						int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
    35. {
    36. 	uint16_t DataH, DataL;
    37.
    38. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_XOUT_H);
    39. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_XOUT_L);
    40. 	*AccX = (DataH << 8) | DataL;
    41.
    42. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_YOUT_H);
    43. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_YOUT_L);
    44. 	*AccY = (DataH << 8) | DataL;
    45.
    46. 	DataH = MPU6050_ReadtheReg(MPU6050_ACCEL_ZOUT_H);
    47. 	DataL = MPU6050_ReadtheReg(MPU6050_ACCEL_ZOUT_L);
    48. 	*AccZ = (DataH << 8) | DataL;
    49.
    50. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_XOUT_H);
    51. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_XOUT_L);
    52. 	*GyroX = (DataH << 8) | DataL;
    53.
    54. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_YOUT_H);
    55. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_YOUT_L);
    56. 	*GyroY = (DataH << 8) | DataL;
    57.
    58. 	DataH = MPU6050_ReadtheReg(MPU6050_GYRO_ZOUT_H);
    59. 	DataL = MPU6050_ReadtheReg(MPU6050_GYRO_ZOUT_L);
    60. 	*GyroZ = (DataH << 8) | DataL;
    61. }
    62.
    63. uint8_t MPU6050_GetID(void)
    64. {
    65. 	return MPU6050_ReadtheReg(MPU6050_WHO_AM_I);
    66. }
    67.

    这样是连续调用多次读取指定寄存器的函数，再把两个8位的数据拼接成16位的数据的方法

    但其实有更方便的方法，就是使用课后作业中实现读取连续多个字节的代码，从一个基地址开始，连续读取一片的寄存器——因为这些寄存器的地址是连续在一起的，这样在时序上，读取效率就会大大提升。

    在主函数中调用

    1. #include "stm32f10x.h"                  // Device header
    2. #include "Delay.h"
    3. #include "OLED.h"
    4. #include "MPU6050.h"
    5.
    6. uint8_t ID;
    7. int16_t AX, AY, AZ, GX, GY, GZ;
    8.
    9. int main(void)
    10. {
    11. 	OLED_Init();
    12.
    13. 	MPU6050_Init();
    14. 	OLED_ShowString(1, 1, "ID:");
    15. 	ID = MPU6050_GetID();
    16. 	OLED_ShowHexNum(1, 4, ID, 2);
    17. 	while(1)
    18. 	{
    19. 		MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ);
    20. 		OLED_ShowSignedNum(2, 1, AX, 5);
    21. 		OLED_ShowSignedNum(3, 1, AY, 5);
    22. 		OLED_ShowSignedNum(4, 1, AZ, 5);
    23. 		OLED_ShowSignedNum(2, 8, GX, 5);
    24. 		OLED_ShowSignedNum(3, 8, GY, 5);
    25. 		OLED_ShowSignedNum(4, 8, GZ, 5);
    26. 	}
    27. }

    求出各项具体值的方法：显示值/32768=x/满量程,x即为所求

  • 相关阅读:
    拥抱 Spring 全新 OAuth 解决方案
    记录裁员后第一周的面试记录
    [网上摘录]Gerber RS274X-CAM文件格式详解
    docker安装UnlockMusic(音乐格式转换工具 )
    iMazing兼容Win和Mac2023免费版iOS设备管理器
    vue组件使用与父子传递
    一致性HASH算法介绍，附代码
    Minio入门系列【3】MinIO Client使用详解
    【python绘图—colorbar操作学习】
    Git 修改已提交的用户名和邮箱
  • 原文地址：https://blog.csdn.net/m0_74460550/article/details/133531410
