ArcGIS中ArcMap求取点要素在栅格图像中的行列号的方法

  本文介绍在ArcMap软件中，求取点要素在栅格图像中所处行号、列号的方法。

  如下图所示，我们已知一张栅格图像以及其上的几个点要素；本文就以此数据为例，介绍获取点要素所处行列号的方法。

  其中，本文所用的栅格图层与点要素图层都不含有任何地理参考信息。如下图所示，其为栅格图像的属性面板，这里“Spatial Reference”显示的是，且“XY Coordinate System”显示的是Unknow（如下图红色区域部分）；且图像的空间范围是用四个没有任何单位、没有任何意义的数据表示（如下图绿色区域部分）。

  如下图所示，其为点要素图层的属性面板；可以看到该图层同样不含任何地理参考信息，且图层的空间范围亦是用四个没有任何单位、没有任何意义的数据表示。

  这里需要注意，如果大家的数据（栅格图像与点要素图层）含有地理参考信息（比如同时含有地理坐标系或同时含有投影坐标系），同样是可以求取点要素所处行列号的。但如果大家的数据是一个含有地理参考信息，一个不含有（比如栅格图像含有地理参考信息，而点要素图层不含有），那么需要首先对不含有地理参考信息的图层添加坐标系，保持两个图层坐标系一致，才可以进行下面的操作；同样，如果是两个图层一个含有投影坐标系，一个含有地理坐标系，那么也需要进行坐标系的统一才可以。简单来说，要么两个图层都没有任何坐标系，要么两个图层都有地理坐标系，要么两个图层都有投影坐标系，才可以进行后面的操作。

  首先，我们在点要素图层名称处右键，选择“Open Attribute Table”选项。

  接下来，在属性表左上方选择“Table Options”→“Add Field…”选项。

  在弹出的“Add Field”窗口中，配置字段名称。这个字段是我们后期用来存放点要素在图像中的X值，因此命名为X类似的名称即可；字段类型为“Float”或“Double”，下面的精度可以配置也可以不配置。

  再次执行同样的操作，建立第二个字段，后期存放点要素在图像中的Y值。

  配置完毕后，如下图所示。

  随后，在刚刚建立的第一个字段名称处右键，选择“Calculate Geometry…”。

  在弹出的“Calculate Geometry”窗口中，“Property”选择为“X Coordinate of Point”，不要选中最下方的“Calculate selected records only”勾选项（如果该项可选的话）。

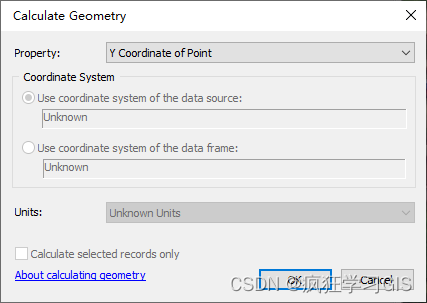

  对另一个字段执行同样的操作，但是“Property”选择为“Y Coordinate of Point”即可。

  随后，可以看到这两个字段都已经有了具体的数值；这两个数值就表示每一个点在栅格图像中的位置。若要准确来说，这两个值其实是每一个点在ArcMap软件当前坐标下的X、Y值。

  接下来，我们即可开始计算。这里有两种方法，一种是在ArcMap软件的字段计算器中直接计算，还有一种是将属性表导出后到Excel等软件中计算。这里因为我要对多个图像中的点要素进行计算，因此就选择用第二种方法。

  首先，在属性表左上方选择“Table Options”→“Clear Selection”选项，确保我们导出数据时没有遗漏。

  随后，在ArcMap软件选择“Toolboxes”→“System Toolboxes”→“Conversion Tools.tbx”→“Excel”→“Table To Excel”。

  选择我们需要导出属性表的点要素，并配置输出路径与文件名称。

  接下来，我们需要在ArcMap软件左侧的图层列表中，右键选择栅格影像图层，并选择“Properties…”进行查看。首先，需要记录一下栅格影像的像素大小，如下图所示。

  随后，记录栅格影像的最顶处坐标值与最左侧坐标值；如下图所示。

  随后，在Excel中分别用公式=INT(ABS((B$3-G3)/E$3)+1)与=INT(ABS((C$3-H3)/E$3)+1)来计算点要素所处的行列号。如下图所示，其中，B$3表示我们刚刚记录的栅格图像最左侧坐标值（也就是-0.5），C$3表示栅格图像最顶处坐标值（也就是0.5）；E$3表示栅格图像的像素大小（取一个边长即可，也就是1）；G列与H列分别为刚刚我们为点要素图层新建的两个字段X与Y，J列与K列分别为两个公式计算得到的结果。大家对照着下图与上方两张图来看应该会更加清楚。

  随后，上述第一个公式计算得到的就是点要素在栅格图像中的列号，第二个公式得到的就是点要素的行号。
