Wireshark数据抓包分析之动态主机配置协议

预备知识

什么是DHCP

DHCP（Dynamic Host Configuration Procotol，动态主机配置协议）是一个局域网的网络协议，使用UDP协议工作。DHCP的前身是BOOTP，属于TCP/IP的应用层协议。DHCP有3个端口，其中UDP67和UDP68为正常的DHCP服务端口，分别作为DHCP Server和DHCP Client的服务端口；546端口用于GHCP v6 Client，而不用于DHCPv4，是为DHCP failover服务。该服务是需要特别开启的服务，用来做双机热备的。

DHCP的作用

DHCP为互联网上主机提供地址和配置参数。DHCP是基于Client/Server工作模式，DHCP服务为主机分配IP地址和提供主机配置参数。DHCP主要作用如下所示：
（1）保证任何IP地址在同一时刻只能由一台DHCP客户机使用。
（2）DHCP可以给用户分配永久固定的IP地址。
（3）DHCP允许用其他方法获得IP地址的主机共存，如手动配置IP地址的主机。
（4）DHCP服务器向现有的BOOTP客户端提供服务。
DHCP有3种分配IP地址方式，分别是自动分配、动态分配和手工配置。它们的区别如下：
自动分配（Automatic Allocation）：DHCP给客户端分配永久性的IP地址。
动态分配（Dynamic Allocation）：DHCP给客户端分配的IP地址过一段时间后会过期，或者客户端可以主动释放该地址。
手动配置（Manual Allocation）：由用户手动为客户端指定IP地址。

DHCP工作流程

使用DHCP时，网络上首先必须有一台DHCP服务器，而其他计算机则是DHCP客户端。当DHCP客户端程序发出一个消息，要求一个动态IP地址时，DHCP服务器将根据目前配置的IP地址池，从中提供一个可供使用的IP地址和子网掩码给客户端。下面将介绍下DHCP的工作流程。
DHCP工作流程如下图：

从上图中，可以看出DHCP的工作过程分为4个阶段。分别表示发现阶段（DHCP Discover）、提供阶段（DHCP Offer）、选择阶段（DHCP Request）和确认阶段（DHCP Ack）。下面详细介绍这四个阶段：

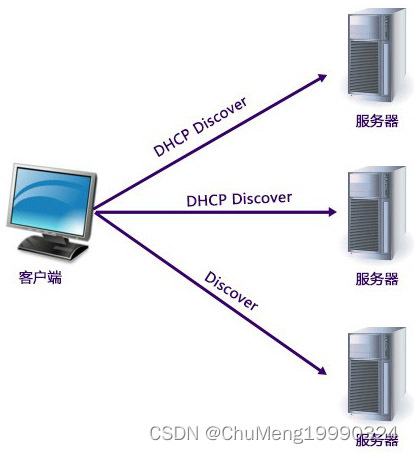

（1）发现阶段，即DHCP客户端寻找DHCP服务器的阶段。DHCP客户端以广播方式（因为客户端不知道DHCP服务器的IP地址）发送DHCP Discover包，来寻找DHCP服务器，即向地址255.255.255.255发送特定的广播信息。网络上每一台安装了TCP/IP协议的主机都会接收到该广播信息，但只有DHCP服务器才会做出响应，如下：

上图表示本局域网中有3台DHCP服务器，都收到了客户端发送的DHCP Discover包。接下来就是服务器响应客户端了，即提供阶段。
（2）提供阶段，即DHCP服务器提供IP地址的阶段。在网络中收到DHCP Discover包的DHCP服务器，都会做出响应。这些DHCP服务器从尚未出租的IP地址中挑选一个给客户端，向客户端发送一个包含IP地址和其他设置的DHCP Offer包，如下图。
下面图中，局域网中的3个DHCP服务器都向客户端发送了DHCP Offer包。但是客户端只能接收一个服务器提供的信息，所以需要选择要接收的数据包信息。

（3）选择阶段，即DHCP客户机选择某台DHCP服务器提供的IP地址阶段。从上面图中可以看到，3台DHCP服务器都向客户端发送了DHCP Offer包。此时，DHCP客户机只接收第一个收到的DHCP Offer包。然后，以广播方式回答一个DHCP Request请求信息，该信息中包含向它所选定的DHCP服务器请求的IP地址的内容。这里使用广播方式回答，就是通知所有的DHCP服务器，它选择了某台DHCP服务器所提供的IP地址，如下图：

这时候，局域网中的所有DHCP服务器，都会收到DHCP客户端发送的DHCP Request信息。通过查看包信息，可以确定客户端是否选择了自己提供的IP地址。如果选择的是自己的，则发送一个确认包。否则，不进行响应。
（4）确认阶段，即DHCP服务器确认所提供的IP地址阶段。当DHCP服务器收到客户端发送的DHCP Request请求信息之后，便向DHCP客户端发送一个包含它提供的IP地址和其他设置的DHCP Ack信息，告诉DHCP客户端可以使用它所提供的IP地址，如下图。然后DHCP客户端将其TCP/IP协议与网卡绑定。另外，除了客户端选择的DHCP服务器外，其他的DHCP服务器都将收回曾提供的IP地址。

从上图中，也可以看出，只有一台DHCP服务器向客户端发送了DHCP Ack包。表示客户端选择了该服务器提供的IP地址及其他配置信息。

实验目的

1）熟悉并掌握Wireshark的基本操作。
2）加深对常用网络协议的理解，提高就业机会。
3）培养学生理论联系实践的研究兴趣。

实验环境

测试者：windows系统，IP地址：随机。
实验中，我们使用一台PC机器和路由器，即可产生DHCP数据包。现在的路由器都自带了DHCP功能，这样可以通过直接连接路由器来获取DHCP包。

实验步骤一

获取DHCP数据包

1.在windows平台上获取DHCP数据包

在windows平台上，可以使用两种简单的方法实现，其原理一样。
（1）在cmd上，使用ipconfig命令来获取。

执行完上述命令后，将释放当前使用的地址信息。重新获取地址信息，执行命令如下：

执行完上面的命令后，将重新获取地址信息。在获取地址时，将会经过上面讲述的DHCP的4个阶段。这样，我们就能获取到DHCP数据包了。
（2）通过禁用和启用网卡获取DHCP数据包：
在windows平台上，也可以通过禁用和启用网卡获取DHCP数据包。其中，禁用网卡，相当于上面的“ipconfig /release”命令，
