RK3568+Codesys ARM+LINUX硬件平台的软PLC解决方案

CODESYS Control Linux ARM SL

符合IEC 61131-3标准且适用于ARM & Linux硬件平台的软PLC。

产品描述

CODESYS Control Linux ARM SL是适用于ARM & Linux硬件平台的CODESYS Runtime。Runtime的功能可以通过系统的硬件属性进行扩展。CODESYS IDE安装过附带的CODESYS部署工具插件后，用户就可通过CODESYS IDE在目标控制器的Linux操作系统上安装该产品。每次重启后，CODESYS Runtime将自动启动。CODESYS Runtime支持在无授权的情况下无功能限制地运行两个小时。

产品特色

CODESYS Runtime支持丰富I/O接口，如本地I/O或总线型I/O，支持集成的IEC 61131-3协议栈。现场总线可直接在CODESYS IDE中配置，无需使用第三方工具。

· CODESYS IDE可在线对Runtime进行编程和调试。

· 支持逻辑控制功能和网页化人机交互界面功能

· 支持I/O系统和现场总线的操作

· 该产品支持CODESYS多核功能。

详细信息可查看 CODESYS Online Help（CODESYS帮助文档：https://zh.helpme-codesys.com/）。

该产品可通过以下产品进行扩展：

Runtime扩展SDK

单机版Runtime 扩展SDK集成在CODESYS Runtime 包中，扩展SDK支持以下功能；

l 支持集成C代码

l 支持实现外部函数

l 支持启动、停止开关功能

l 支持本地I/O扩展

l 支持外部事件触发任务

l 支持实现掉电保持功能

总线协议栈：

CODESYS CANopen Manager SL

CODESYS EtherCAT Master SL

CODESYS EtherNet/IP Scanner / Adapter SL

CODESYS Modbus TCP Master / Slave SL

CODESYS Modbus Serial Master / Slave SL

CODESYS PROFINET Controller / Device SL

通信协议栈：

CODESYS BACnet SL

CODESYS IIoT Libraries SL

CODESYS KNX SL

CODESYS OPC UA Server SL

CODESYS OPC UA Client SL

CODESYS OPC UA PubSub SL

运动控制功能：

CODESYS SoftMotion SL

CODESYS SoftMotion CNC+Robotics SL

CODESYS SoftMotion Light SL

冗余功能;

CODESYS Redundancy SL

可视化功能：

CODESYS WebVisu SL

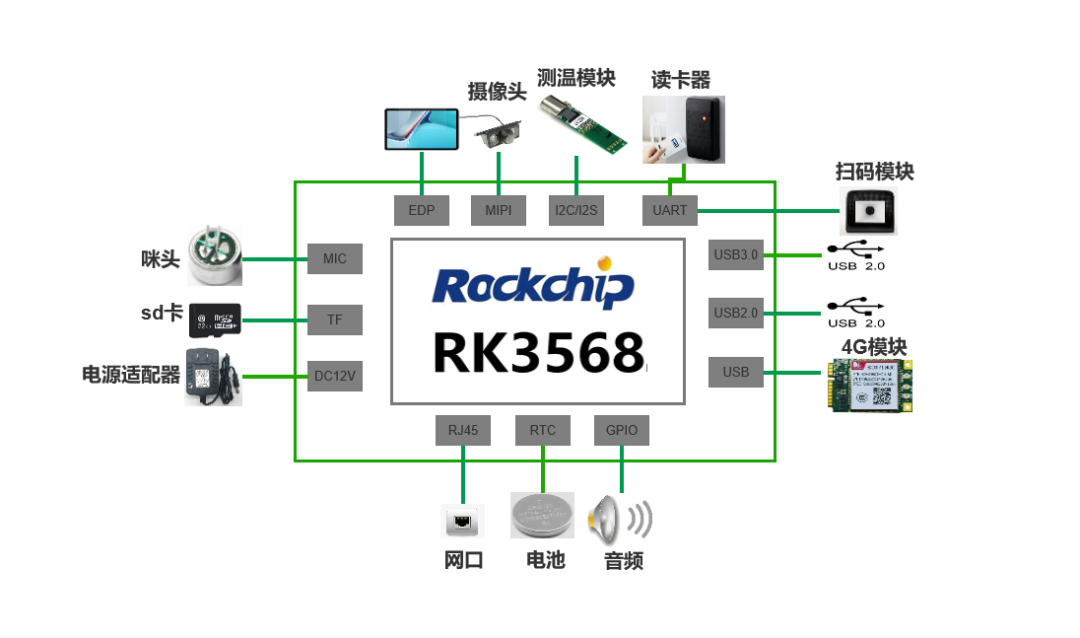

RK3568芯片是一款定位中高端的通用型SOC，采用22nm制程工艺，集成4核A55处理器和Mali G52 GPU。内置独立的0.8T算力 NPU，芯片拥有丰富的外设接口，支持HDMI、EDP、MIPI、LVDS等屏幕外设，可通过GPIO、RS485、RS232、ADC等接口接入PLC编程控制器和光电转换模组传感器等。RK3568在工业主要用作物联网网关、NVR存储、工控平板、工业检测、工控盒等产品的处理器，广泛应用于工业巡检、进程控制、数据采集、控制计算机、IPC集中管理等场景。





▌▌ 信迈RK工控产品方案



信迈工控产品方案，有以下产品优势：

●四核64位处理器：

采用瑞芯微RK3568四核64位Cortex-A55处理器，主频最高2.0GHz ， 效能有大幅提升；采用22nm先进工艺，具有低功耗高性能的特点。

●最大8G内存：

最高可配 8GB DDR内存容量，满足大内存的产品应用场景要求。

●集成GPU/VPU/NPU协处理器：

双核心架构GPU，高性能VPU以及NPU 。支持OpenGL ES3.2 /2.0 /1.1，Vulkan1.1；4K 60fps H.265 /H.264/VP9视频解码和1080P 100fps H.265/H.264视频编码。

●多种丰富接口，支持多种工业外设：

拥有2个USB3.0、8个USB2.0、MiPi DSI、eDP、I2C、UART、ADC、GPIO 等接口，可应用于外部设备控制和扩展。



信迈专注于提供行业国产操作系统软硬件解决方案，并全力打造行业国产化、开源化的软硬系统生态平台。
