• STM32实战总结：HAL之触摸按键

    之前学过机械按键，可参考：

    51单片机外设篇：按键_路溪非溪的博客-CSDN博客

    外设篇：按键和CPU的中断系统_路溪非溪的博客-CSDN博客

    中断的意义：高效处理紧急程序，不会一直占用CPU资源。

    中断分为硬中断和软中断，其分类依据是实现机制，而不是触发机制，比如CPU硬中断，它是由CPU这个硬件实现的中断机制，但它的触发可以通过外部硬件，也可以通过软件的 INT 指令。

    类似地，软中断是由软件实现的中断，是纯粹由软件实现的一种类似中断的机制，实际上是模仿硬件，在内存中存储着一组软中断的标志位，然后由内核的一个守护线程不断轮询这些标志位，如果有哪个标志位有效，则再去执行这个软中断对应的中断处理程序。

    原理图

    触摸按键也是一种按键，我们先看其电路连接：

    四个触摸按键。

    TTP224N-BSB是一个触摸按键芯片，四个输出，四个输入，具体查看芯片数据手册。

    触摸按键的输出端连接到了PE0~PE3。PE0~PE3是EXTI0~EXTI3。

    触摸按键的原理跟触摸屏有点像，手指按上去的时候，会引起电容改变，从而引起电路改变，芯片通过检测这种细微变化来识别是否按下了按键。

    在以上TTP224N-BSB芯片中，TOG和OD引脚是浮空的，即默认值。其中，AHLB、VDD和LPMB引脚被连接到了电源上；SM、VSS和MOT0接地。

    这些引脚什么意思呢？

    以下附TTP224N-BSB芯片的关键特性：

    ******************************************************************************************************

    TTP224是一款使用电容式感应原理设计的触摸IC，其稳定的感应方式可以应用到各种不同电子类产品，面板介质可以是完全绝源的材料，专为取代传统的机械结构开关或普通按键而设 计。提供4个触摸输入端口及4个直接输出端口。

    工作电压 2.4V~5.5V

    可以由外部Option选择是否启用内部稳压电路功能

    工作电流@VDD=3V无负载时:

            低功耗模式下典型值2.5uA

            快速模式下典型值9uA

    @VDD=3V时,在快速模式下KEY最快响应时间为100mS，低功耗模式下为200mS.

    各KEY灵敏度可以由外部电容进行调节(0~50pF).

    提供LPMB端口选择快速模式或低功耗模式.

    提供直接输出模式,触发模式,开漏输出, CMOS高电平有效或低电平有效输出, 经由 TOG/AHLB/OD端口选择.

    提供两个无二极管保护的输出端口TPQ0D，TPQ2D仅限于低电平有效.

    提供MOT1, MOT0端口选择最大输出时间:120秒/64秒/16秒/无穷大

    上电后约有0.5秒的系统稳定时间,在此期间内不要触摸Touch PAD,且触摸功能无效

    有自动校准功能，当无按键被触摸时，系统重新校准周期约为4.0秒

    ******************************************************************************************************

    以上电路中，出去电源和地，还有另外6个引脚：

    TOG——0——直接模式，直接模式还是触发模式有何区别？直接模式就是按下是一种状态，不按是一种状态，固定的，比如按下是高电平，不按就是低电平；触发模式就是按一下就变一下，比如一开始是0，按一下就变成了1，再按一下就变成了0……如此循环。

    OD——1——CMOS 输出

    AHLB——1——低电平有效，这里的高电平有效还是低电平有效不好理解，指的是，当按下时，输出什么电平，低电平有效，那么当按下按键就输出低电平，高电平有效，那么当按下按键就输出高电平；

    LPMB——1——快速模式

    SM——0——单键模式

    MOT0——0——最长输出时间16秒

    ******************************************************************************************************

    更多细节参考：按键模块TTP224N-BSB - 百度文库

    要想写程序，得弄明白按键按下时，会有什么变化，才能触发外部中断。

    根据上面的各引脚电平状态可知，按下时是低电平，那么不按时就是高电平，所以就是按下按键时，输出就从高电平变成了低电平，可以通过低电平/下降沿来触发中断。

    这个芯片说是输出时低电平有效，我还想着没法输出高电平。

    后来看到输出口是推挽输出，我还在想，又没接上拉电阻，哪来的高电平，难道是要把对应的GPIO口设置成上拉？

    后来过了一晚，早上起床突然想到，推挽不就是既能输出高电平又能输出低电平吗？

    我竟然还在想哪来的高电平，真是一时没反应过来。

    低电平有效，应该是指，默认是高电平的，按下按键时，输出的就是低电平。

    外部中断

    一直搞不太明白，EXTI不就是外部中断吗？可明明除了系统异常，其他都属于外部中断呀？可是在所有的外部中断里，为什么有几个单独的EXTI中断呢？这个外部，到底是指什么？是否可以理解成，除了系统异常，其他都是外设中断，但是外设中断又分为内部外设和外部外设，而EXTI就是外部外设，需要通过IO口来触发。换个角度来说，其实，EXTI属于外部中断，相对于内部而言的，内部的比如RCC、定时器、DMA等，这些都是芯片设计层面的中断。而如果想通过外部的信号来触发中断，这时就要用到EXTI。

    STM32小中大容量的19个外部中断：

    注，以下这段内容来自正点原子：

    第1讲 什么是中断？_哔哩哔哩_bilibili

    外部中断，即触发信号从外部来，既然从外部来，那么肯定就要经过GPIO，然后经过AFIO，之后到达EXTI，即外部中断控制器，之后进入NVIC，即中断总控制器，最终通知CPU进行中断处理。

     整个流程如下：

    EXTI模块：

    这里的输入线就是EXTI线。

    脉冲发生器通常输出到具体的外设。

    先弄清楚一个概念：

    中断和事件的区别：

    STM32之中断与事件---中断与事件的区别_无痕幽雨的博客-CSDN博客_stm32中断和事件

    一句话总结：

    具体查阅参考手册。此处仅贴上外部中断映像图：

    每个外部中断只能选择一个引脚作为中断线。比如选择了PE0作为外部中断0的中断线，那么其他端口PA/PB/PC/PD/PF/PG就不能配置EXT0了。

    记住：

    中断0对应引脚0，中断1对应引脚1，中断2对应引脚2，……

    MX初始化

    先配置继电器（这里是因为板上有四个触摸按键，但只有3个LED灯，所以就借用这里的D6来作为一个LED使用，也能感受下直接驱动和使用中断驱动的区别）：

    配置接继电器的PG13引脚：

    配置PE0~PE3为外部中断（下降沿触发）：

    注意，因为默认是高电平，所以必须选择下降沿触发，否则无法实现长按功能。如果根据高电平来检测长按，因为默认就是高电平，所以无法判断。

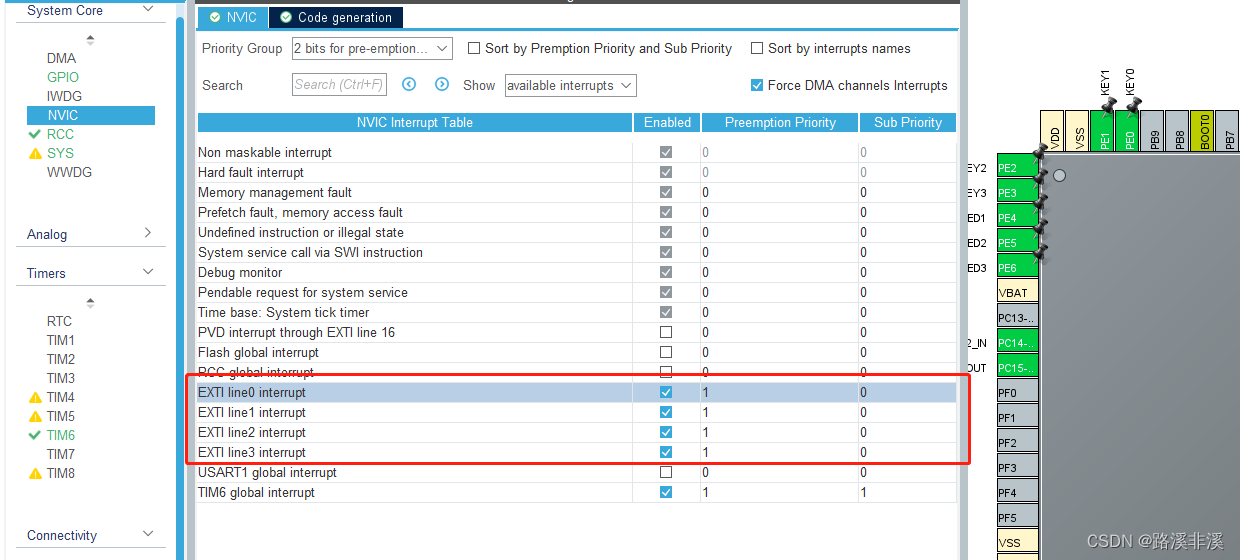

    初始化对应中断：

    关于MX中断的配置，有必要说明下：

    stm32的优先级配置

    STM32(Cortex-M3)中有两个优先级的概念：抢占式优先级和响应优先级，也把响应优先级称作“亚优先级”或“副优先级”或“从优先级”，每个中断源都需要被指定这两种优先级。

    • 高抢占优先级的中断可以打断低抢占优先级的中断（抢占式优先级可以打断）
    • 相同抢占优先级，高响应优先级无法打断低响应优先级的中断（响应优先级无法打断）
    • 相同抢占优先级，两个中断同时触发时，优先执行高响应优先级的中断
    • 若所有优先级都相同，谁先触发执行对应中断
    • 抢占优先级和响应优先级都相同时，自然优先级高的先执行，自然优先级就是向量表中的优先级
    • 优先级数字越低代表优先级越高


    抢占式优先级和响应优先级通过中断优先级组进行分配
    中断优先级组在stm32中一般可分为0-4共5组，分组配置在寄存器SCB->AIRCR中：

    中断优先级组

    由此可知，STM32的响应优先级可以是0位。

    • 组0就是4位都用来设置成响应优先级，2^4=16位都是响应优先级
    • 组1分为2^1两个抢占优先级，在这两个抢占优先级里面还分别有2^3八个响应优先级
    • 组2分为2^2四个抢占优先级，在这四个抢占优先级里面还分别有2^2四个响应优先级
    • 组3分为2^3八个抢占优先级，在这八个抢占优先级里面还分别有2^1两个响应优先级
    • 组4分为2^4十六个都是抢占优先级


    在MX中，就是这样的原理。组数字和优先级的数字是不同的，组数字是一种分组，而优先级数字是有优先级意义的，一定要注意。



    接下来，要实现一个功能。

    点击一下按键，就能亮灯；

    长按按键，灯就会闪烁；

    这里的思路是这样的：按下按键，就能通过下降沿触发外部中断，中断服务函数中，点亮相应的灯，并输出相应的串口数据；LED的驱动已经写过了；要增加一个继电器的灯的驱动。

    点击可以通过下降沿触发中断；那么长按怎么解决呢？通过低电平触发吗？但是已经设置成了下降沿触发，怎么还能用低电平触发呢？

    下降沿能触发中断，但是中断里可以通过检测多长时间的低电平后再执行相关代码。

    搭建框架

    先根据我自己的思路去搭建框架。

    初始化后生成代码，之前的LED灯和串口的代码不变。

    生成代码后先编译一遍看有没有问题。根据初始化可知，3个LED灯是亮的，继电器的灯是灭的，按键能触发中断，但是此时不会产生什么影响。

    GPIO的初始化代码有增加：

    1. void MX_GPIO_Init(void)
    2. {
    3.
    4.   GPIO_InitTypeDef GPIO_InitStruct = {0};
    5.
    6.   /* GPIO Ports Clock Enable */
    7.   __HAL_RCC_GPIOE_CLK_ENABLE();
    8.   __HAL_RCC_GPIOC_CLK_ENABLE();
    9.   __HAL_RCC_GPIOA_CLK_ENABLE();
    10.   __HAL_RCC_GPIOG_CLK_ENABLE();
    11.
    12.   /*Configure GPIO pin Output Level */
    13.   HAL_GPIO_WritePin(GPIOE, LED1_Pin|LED2_Pin|LED3_Pin, GPIO_PIN_SET);
    14.
    15.   /*Configure GPIO pin Output Level */
    16.   HAL_GPIO_WritePin(Relay_GPIO_Port, Relay_Pin, GPIO_PIN_RESET);
    17.
    18.   /*Configure GPIO pins : PEPin PEPin PEPin PEPin */
    19.   GPIO_InitStruct.Pin = KEY2_Pin|KEY3_Pin|KEY0_Pin|KEY1_Pin;
    20.   GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
    21.   GPIO_InitStruct.Pull = GPIO_NOPULL;
    22.   HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);
    23.
    24.   /*Configure GPIO pins : PEPin PEPin PEPin */
    25.   GPIO_InitStruct.Pin = LED1_Pin|LED2_Pin|LED3_Pin;
    26.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    27.   GPIO_InitStruct.Pull = GPIO_NOPULL;
    28.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    29.   HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);
    30.
    31.   /*Configure GPIO pin : PtPin */
    32.   GPIO_InitStruct.Pin = Relay_Pin;
    33.   GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    34.   GPIO_InitStruct.Pull = GPIO_NOPULL;
    35.   GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    36.   HAL_GPIO_Init(Relay_GPIO_Port, &GPIO_InitStruct);
    37.
    38.   /* EXTI interrupt init*/
    39.   HAL_NVIC_SetPriority(EXTI0_IRQn, 1, 0);
    40.   HAL_NVIC_EnableIRQ(EXTI0_IRQn);
    41.
    42.   HAL_NVIC_SetPriority(EXTI1_IRQn, 1, 0);
    43.   HAL_NVIC_EnableIRQ(EXTI1_IRQn);
    44.
    45.   HAL_NVIC_SetPriority(EXTI2_IRQn, 1, 0);
    46.   HAL_NVIC_EnableIRQ(EXTI2_IRQn);
    47.
    48.   HAL_NVIC_SetPriority(EXTI3_IRQn, 1, 0);
    49.   HAL_NVIC_EnableIRQ(EXTI3_IRQn);
    50.
    51. }

    跟上面的配置是一致的。每次配置MX后类似的内容都是一样的，后续不再赘述。

    开始搭建框架

    先写继电器的代码，建立两个文件，relay.c和relay.h

    relay.h

    1. #ifndef _RELAY_H_
    2. #define _RELAY_H_
    3.
    4. //确定要实现的led功能
    5. typedef struct
    6. {
    7.     //打开继电器
    8.     void (*relayOpen)(void);
    9.     //关闭继电器
    10.     void (*relayClose)(void);
    11.     //转换继电器状态
    12.     void (*relaySwitch)(void);
    13. } relay_t;
    14.
    15. //将结构体声明出去
    16. extern relay_t relayObj;
    17.
    18. #endif

    relay.c

    1. #include "myapplication.h"
    2.
    3. static void RelayOpen(void);
    4. static void RelayClose(void);
    5. static void RelaySwitch(void);
    6.
    7. relay_t relayObj =
    8. {
    9.     RelayOpen,
    10. 	RelayClose,
    11. 	RelaySwitch
    12. };
    13.
    14. static void RelayOpen(void)
    15. {
    16. 	HAL_GPIO_WritePin(Relay_GPIO_Port, Relay_Pin, GPIO_PIN_SET);
    17. }
    18.
    19. static void RelayClose(void)
    20. {
    21. 	HAL_GPIO_WritePin(Relay_GPIO_Port, Relay_Pin, GPIO_PIN_RESET);
    22. }
    23.
    24. static void RelaySwitch(void)
    25. {
    26. 	HAL_GPIO_TogglePin(Relay_GPIO_Port, Relay_Pin);
    27. }

    这里只是操作GPIO口，和LED的操作是一模一样的。

    外部中断代码

    因为配置了外部中断，所以在中断文件stm32f1xx_it.c中，会有相应的中断服务函数：

    1. /**
    2.   * @brief This function handles EXTI line0 interrupt.
    3.   */
    4. void EXTI0_IRQHandler(void)
    5. {
    6.   /* USER CODE BEGIN EXTI0_IRQn 0 */
    7.
    8.   /* USER CODE END EXTI0_IRQn 0 */
    9.   HAL_GPIO_EXTI_IRQHandler(KEY0_Pin);
    10.   /* USER CODE BEGIN EXTI0_IRQn 1 */
    11.
    12.   /* USER CODE END EXTI0_IRQn 1 */
    13. }
    14.
    15. /**
    16.   * @brief This function handles EXTI line1 interrupt.
    17.   */
    18. void EXTI1_IRQHandler(void)
    19. {
    20.   /* USER CODE BEGIN EXTI1_IRQn 0 */
    21.
    22.   /* USER CODE END EXTI1_IRQn 0 */
    23.   HAL_GPIO_EXTI_IRQHandler(KEY1_Pin);
    24.   /* USER CODE BEGIN EXTI1_IRQn 1 */
    25.
    26.   /* USER CODE END EXTI1_IRQn 1 */
    27. }
    28.
    29. /**
    30.   * @brief This function handles EXTI line2 interrupt.
    31.   */
    32. void EXTI2_IRQHandler(void)
    33. {
    34.   /* USER CODE BEGIN EXTI2_IRQn 0 */
    35.
    36.   /* USER CODE END EXTI2_IRQn 0 */
    37.   HAL_GPIO_EXTI_IRQHandler(KEY2_Pin);
    38.   /* USER CODE BEGIN EXTI2_IRQn 1 */
    39.
    40.   /* USER CODE END EXTI2_IRQn 1 */
    41. }
    42.
    43. /**
    44.   * @brief This function handles EXTI line3 interrupt.
    45.   */
    46. void EXTI3_IRQHandler(void)
    47. {
    48.   /* USER CODE BEGIN EXTI3_IRQn 0 */
    49.
    50.   /* USER CODE END EXTI3_IRQn 0 */
    51.   HAL_GPIO_EXTI_IRQHandler(KEY3_Pin);
    52.   /* USER CODE BEGIN EXTI3_IRQn 1 */
    53.
    54.   /* USER CODE END EXTI3_IRQn 1 */
    55. }

    根据调用的函数继续往下走，跳转到了stm32f1xx_hal_gpio.c中：

    1. void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)
    2. {
    3.   /* EXTI line interrupt detected */
    4.   if (__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != 0x00u)
    5.   {
    6.     __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);
    7.     HAL_GPIO_EXTI_Callback(GPIO_Pin);
    8.   }
    9. }
    10.
    11. /**
    12.   * @brief  EXTI line detection callbacks.
    13.   * @param  GPIO_Pin: Specifies the pins connected EXTI line
    14.   * @retval None
    15.   */
    16. __weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    17. {
    18.   /* Prevent unused argument(s) compilation warning */
    19.   UNUSED(GPIO_Pin);
    20.   /* NOTE: This function Should not be modified, when the callback is needed,
    21.            the HAL_GPIO_EXTI_Callback could be implemented in the user file
    22.    */
    23. }

    上面的中断处理函数又调用了下面的那个回调函数。

    同理，我们要重写这个函数。

    1. //重写外部中断函数
    2. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    3. {
    4. 	switch(GPIO_Pin)
    5. 	{
    6. 		case KEY0_Pin :
    7. 			printf("first key is running.\n\r");
    8. 			led_operater_middle.ledMiddle(LED1, LedExtinguish);
    9. 			break;
    10. 		case KEY1_Pin :
    11. 			printf("second key is running.\n\r");
    12. 			led_operater_middle.ledMiddle(LED2, LedExtinguish);
    13. 			break;
    14. 		case KEY2_Pin :
    15. 			printf("third key is running.\n\r");
    16. 			led_operater_middle.ledMiddle(LED3, LedExtinguish);
    17. 			break;
    18. 		case KEY3_Pin :
    19. 			printf("forth key is running.\n\r");
    20. 			relayObj.relayOpen();
    21. 			break;
    22. 		default:
    23. 			printf("key fault!please click right key.\n\r");
    24. 	}
    25. }

    这能够完成点击触发中断的功能。

    那么，按键长按怎么解决呢？

    长按可以在触发中断后的处理函数中解决，下降沿之后，判断是短暂的低电平，还是有个持续的低电平，如果是短暂的低电平，那么就是单击；如果是连续的低电平，那么就认为是长按。判断是否是高低电平，有个读引脚状态的函数HAL_GPIO_ReadPin(……);

    时间关系，此处暂时不写了，后面有空再补充吧。

    注意

    外部中断函数其实在GPIO的库文件中就有定义。

    处理函数是各EXTI各自的。根据中断向量表来的。

    1. /**
    2.   * @brief This function handles EXTI line0 interrupt.
    3.   */
    4. void EXTI0_IRQHandler(void)
    5. {
    6.
    7.   HAL_GPIO_EXTI_IRQHandler(KEY1_Pin);
    8.
    9. }
    10.
    11. /**
    12.   * @brief This function handles EXTI line1 interrupt.
    13.   */
    14. void EXTI1_IRQHandler(void)
    15. {
    16.
    17.   HAL_GPIO_EXTI_IRQHandler(KEY2_Pin);
    18.
    19. }
    20.
    21. /**
    22.   * @brief This function handles EXTI line2 interrupt.
    23.   */
    24. void EXTI2_IRQHandler(void)
    25. {
    26.
    27.   HAL_GPIO_EXTI_IRQHandler(KEY3_Pin);
    28.
    29. }
    30.
    31. /**
    32.   * @brief This function handles EXTI line3 interrupt.
    33.   */
    34. void EXTI3_IRQHandler(void)
    35. {
    36.
    37.   HAL_GPIO_EXTI_IRQHandler(KEY4_Pin);
    38.
    39. }
    40.

    但是所有的EXTI共用回调函数，即各EXTI都是调用同一个回调函数。

    所以，需要在重写的回调函数中判断下到底是来自于哪个端口。

    注意，跳转到中断处理函数是CPU的自动行为，但是具体如何处理，就需要用户自定义了。

    EXTI映射引脚设置完成后，别忘了在NVIC中使能，要不然不生效。

    别只设置了引脚复用，然后每在NVIC使能，还傻傻的不知道哪里出了问题。

    中断失效的一种情况

    在写中断函数时，发现之前配置好的中断不生效了。

    找了半天，才发现，main函数中没有加while死循环。

    关于main函数中的while死循环。

    主函数一定要有while(1)吗？

    是的。

    这是各种单片机自身决定的。有的单片机程序内如果没有循环程序，那它会从头执行到最后，然后返回最开始继续执行。而有的单片机在执行一次之后，就会停止。有的则是执行完后可能会进入无序运行状态，程序就跑飞了。main函数不能终止，要一直循环。

    所以，在写或者移植单片机程序的时候，最好是加上while循环，即便程序只运行一次，也要在最后加上while(1);目的是为了让程序一直保持在我们需要运行的情况下，使其一直指向这个语句而不会出现误操作。在程序末尾加一句“while(1);”，程序显示完全正常。如果不加，程序会不稳定，有时候会在main()里面循环，有时候会乱码。在我们写的C语言后转换成汇编，再观察单片机的代码区，你会发现没有写程序的部分例如全1或者全0区域，程序运行到这里，就会有可能造成意料不到的结果。

    比如出现HardFault。

    补充：按键的单击、双击、连续按、短按和长按实现思路

    更多参考：按键的长按和短按 - 知乎

    清除中断标志位

    遇到一个问题，是因为在中断里判断了如果锁定了，则不执行中断里的任何程序。

    结果，导致程序回不到主程序了。

    为什么？

    因为如果不执行中断，那么中断内的业务函数虽然没执行，但是清除中断标志位也没执行。

    不清除中断标志位会发生什么？

    中断标志位不清除， 结果是完成中断处理程序后， 它就继续再进中断， 根本不会回到主程序。

    这里的清除中断标志位的一行代码被我注释掉了，所以并没有清除中断标志位。这样的话会发生什么呢？按下KEY2时，完成中断处理程序后仍然进入中断，中断服务函数里的内容会被一直重复执行，直到松开KEY2。这样的话并不能控制LED0的翻转了，所以中断结束之后一定要清除中断标志位。

    拨码开关的常用逻辑

    定义一个之前的状态，一个当前的状态，之后判断，如果两个状态不相等，就执行某些操作。

    1. void lock_task(void)
    2. {
    3. 	static uint32_t s_PreStatus = 0xffffffff; //之前的锁状态
    4.     uint32_t CurStatus; //当前的锁状态
    5.
    6.     if(s_PreStatus != CurStatus)
    7.     {
    8.         s_PreStatus = CurStatus;
    9.         //执行某种操作
    10.     }
    11. }

    关于中断中要做的事

    通常，我们会在中断里设置相应的标志位，然后在主程序中去根据标志位做各种各样的判断。为什么要这么做呢？

    一来是因为中断最好快进快出，不要在里面执行复杂的业务逻辑，要不然容易导致时序错误；

    二是因为中断发生时，会跳转去执行中断，之后再回来执行主程序，这样，中断里就一定可以将标志位设置好，回到主程序时就可以根据标志位做出正确的判断。

    在嵌入式编程中，经常会使用标志位，设置某种标志位，然后根据标志位不同的值，执行不同的动作，也就是调用相应的函数。

    补充：编码器开关

    一种根据旋转方向，输出严格时序脉冲的电子元器件。

    最近用到编码器旋转开关，不会判断是顺时针旋转还是逆时针旋转。

    旋转编码器有三个引脚（不带按键），分为A端、G接地端和B端，A端和B端可以分别接单片机引脚。看资料说是，旋转时，AB端分别会输出时序严格的波形，根据二者的波形关系来判断旋转方向，所以可以在中断中判断另一端的电平高低，以此得出往哪边转，结果我在AB两端的中断里都做了中断判断，结果没有实现功能。

    后来继续查资料，发现自己理解错了。

    旋转编码开关，你不懂，编程方法和结构原理吗？拆给你看！_哔哩哔哩_bilibili

    原来要以一端为基准，只用触发其中一端的中断，在中断中，判断另一端是高电平还是低电平，以此得出是顺时针还是逆时针。

    举个例子，设置A端为下降沿触发（也可以上升沿），之后，在中断里，判断B端此时是高电平还是低电平，如果是高电平，则是顺时针旋转，如果是低电平，则为逆时针旋转。（此处只是示例，具体电平高低和方向的对应关系还需要看对应的手册中波形是如何）

    也就是，根据AB两端的波形关系来判断是顺时针还是逆时针。

    比如日本ALPS阿尔卑斯EC12E2420301贯通轴编码器

    其波形输出如下：

    CW即顺时针旋转（Clock Wise）的方向

    与CW反方向旋转时为CCW （Counter Clock Wise）。

    以A为参考点，CW时，B是这样的波形，那么CCW时，B的相位就会偏移。

    顺时针时

    逆时针时

    其实就是CW旋转方向中，通常增量型为A相比B相先进行相位输出；

    在CCW旋转方向中，通常增量型为B相比A相先进行相位输出。

    今天遇到个问题，就是编码器转一次，不断生效，后面经排查发现不是编码器的问题。
    我在主循环中不断判断编码器转动的标志位，以此来执行一些动作。
    我转了编码器之后，这个动作不断执行，我以为是编码器的问题，结果是因为我执行完一次动作之后，没有将编码器旋转的标志位给清除，导致一直都是处于判断有效状态。
    所以，需要在执行完相应的动作后，将编码器旋转标志位清除。

    所以，常常需要注意标志位或者状态位的置位和复位操作。

    消抖

    旋转编码器的软件消抖

    编码器在使用时，会在旋转过程中出现抖动，导致效果很差，要么是转一下就生效好多次，要么就是往右转然后又往左转就好像没转一样，等等问题。

    我们想要的理想结果是，往左转就是左转触发一次，往右转就是往右转触发一次，因此，消抖十分重要。

    可以直接参考这篇文章：

    江协科技STM32——旋转编码器计次（软件消抖）_stm32 软件消抖-CSDN博客

    参照的思路是第三种：增加判断正、反转的条件，读取一个周期内的电平变化再进行判断。首先将最小系统板的PB0引脚与A相连接，触发方式选择上升/下降沿触发，用A相的输出信号来触发中断，然后在A相下降沿触发第一次中断后读取B相电平，紧接着A相上升沿触发第二次中断后读取B相电平，结合两次读取到的电平来判断是正转还是反转，这种检测方法和第二种方法的原理相同，即从A相的下降沿触发到上升沿触发期间，若B相电平发生了变化，则判定编码器转动，反之未转动，波形抖动时B相的电平保持不变，能够实现消抖。

    本人参考所实现的程序如下：

    1. void EXTI9_5_IRQHandler(void)
    2. {
    3.     static uint8_t firstLevel, irqCount;
    4.
    5.     if(EXTI_GetITStatus(EXTI_Line6) != RESET)//判断中断是否发生
    6.     {
    7.         //一端下降沿触发第一次中断
    8.         if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 0 && irqCount == 0)
    9.         {
    10.             //计数值加一，表示已经触发了第一次中断
    11.             irqCount++;
    12.             //读取另外一端的电平，若为高电平则firstLevel置1，反之保持0
    13.             firstLevel = 0;
    14.             if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7) == 1)
    15.             {
    16.                 firstLevel = 1;
    17.             }
    18.         }
    19.         //A相上升沿触发第二次中断
    20.         if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6) == 1 && irqCount == 1)
    21.         {
    22.             irqCount = 0;//计数清零
    23.             if(firstLevel == 1 && GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7) == 0)
    24.             {
    25.                 knobState = KNOB_RIGHT;;//正转
    26.             }
    27.             if(firstLevel == 0 && GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_7) == 1)
    28.             {
    29.                 knobState = KNOB_LEFT;//反转
    30.             }
    31.         }
    32.
    33.         //清除 LINE 上的中断标志位
    34.         EXTI_ClearITPendingBit(EXTI_Line6);
    35.     }
    36. }

    要注意：此时编码器是双边沿触发。结合两次边沿的判断，得出正确的周期，消除误判。

    机械按键的软件消抖

    按键的消抖相对简单，就是通过延时，但是不能直接用delay来延时，而是要用定时器来实现延时。

    思路就是：当按键的外部中断触发后，在中断触发函数中先不着急给按键赋予按下状态，而是置个标志位，表示当前已经按下了按键。

    同时，在10ms定时器里，根据该标志位来进行判断，是否处于按下状态的电平，如果是，再给按键赋予按下状态。

    经验证，可以解决抖动的问题。

  • 相关阅读:
    day37-IO流04
    OpenFOAM: twoPhaseEulerFoam解读
    论文解读：Rectifying the Shortcut Learning of Background for Few-Shot Learning
    哈希索引和自适应哈希索引
    CSS的概念和基本用法
    股票交易接口dll代码分享
    TensorFlow 2.10.0 已发布
    基于JAVA水果销售管理网站计算机毕业设计源码+系统+mysql数据库+lw文档+部署
    一命通关双指针
    【LeetCode刷题】--9.回文数
  • 原文地址：https://blog.csdn.net/qq_28576837/article/details/126787965
