• 【IMX6ULL笔记】-- 从驱动到应用（基于Qt）- LED

    嵌入式点灯正如hello world一样，是我们常写的第一个测试程序，本章将介绍如何从底层内核搭建驱动，到使用Qt应用控制底层led灯显示

    前期准备

    1.imx6ull 开发板（笔者使用的是 韦东山开发板）

    2.内核版本 4.9.88

    3.文件系统（buildroot 2019.02工具输出）移植好qt（本章简单介绍）

    4.ubuntu 安装好qt

    5.交叉编译工具链：gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf

    驱动篇

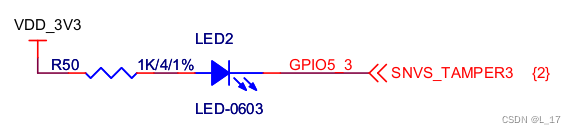

    首先看原理图，LED的IO是哪个

    请添加图片描述

    1.内核配置

    因为LED是非常基本的设备驱动，所以内核中已经集成了该功能，如下修改

    请添加图片描述

    请添加图片描述

    2.基于设备驱动卡框架，设备树修改如下

        sys_led2 {
        compatible = "gpio-leds";
        pinctrl-names = "default";
        pinctrl-0 = <&pinctrl_leds>;

    //    status = "disabled";

        led0 {
            label = "green";
            gpios = <&gpio5 3 GPIO_ACTIVE_LOW>;
            default-state = "on";
            linux,default-trigger = "heartbeat";
        };
    };
......
        pinctrl_leds: ledgrp {
            fsl,pins = <
                  MX6ULL_PAD_SNVS_TAMPER3__GPIO5_IO03       0x110A0
            >;
        };

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20

    修改完成

    make dtbs

    • 1

    启动新的dtb文件，内核系统启动后，led会如心跳一样闪烁，证明led驱动已经搭建完成了

    应用篇

    1.使用buildroot添加qt，配置如下

    请添加图片描述

    make 编译输出文件系统，修改文件系统 /etc/profile 文件（也可以在buildroot路径中修改 /output/target/etc/profile，然后编译输出的打包文件系统就不用再修改了），profile文件修改如下（主要看 tslib和qt内容，其他先不管）：

    export PATH="/bin:/sbin:/usr/bin:/usr/sbin"

if [ "$PS1" ]; then
	if [ "`id -u`" -eq 0 ]; then
		export PS1='\u@\h:\w\# '
	else
		export PS1='\u@\h:\w\$'
	fi
fi

export EDITOR='/bin/vi'

# Source configuration files from /etc/profile.d
for i in /etc/profile.d/*.sh ; do
	if [ -r "$i" ]; then
		. $i
	fi
done
unset i

export ALSA_CONFIG_PATH=/usr/share/alsa/alsa.conf

#tslib
export TSLIB_ROOT=/usr/lib/ts
#export TSLIB_ROOT=/usr/lib/arm-tslib
export TSLIB_CONSOLEDEVICE=none
export TSLIB_FBDEVICE=/dev/fb0
export TSLIB_TSDEVICE=/dev/input/event1
export TSLIB_CONFFILE=/etc/ts.conf
export TSLIB_PLUGINDIR=/usr/lib/ts
#export TSLIB_CONFFILE=$TSLIB_ROOT/etc/ts.conf
#export TSLIB_PLUGINDIR=$TSLIB_ROOT/lib/ts
export TSLIB_CALIBFILE=/etc/pointercal
export LD_PRELOAD=/usr/lib/libts.so
#export LD_PRELOAD=$TSLIB_ROOT/lib/libts.so
echo  "tslib init success by l17!"


#qt
#export QT_ROOT=/usr/lib/arm-qt
export QT_ROOT=/usr/lib/qt
#export QT_QPA_GENERIC_PLUGINS=tslib:/dev/input/event1
export QT_QPA_FONTDIR=/usr/share/fonts
export QT_QPA_PLATFORM_PLUGIN_PATH=$QT_ROOT/plugins
export QT_QPA_PLATFORM=linuxfb:tty=/dev/fb0
export QT_PLUGIN_PATH=$QT_ROOT/plugins
export LD_LIBRARY_PATH=$QT_ROOT/lib:$QT_ROOT/plugins/platforms
#export QML2_IMPORT_PATH=$QT_ROOT/qml
export QT_QPA_FB_TSLIB=1
echo  "qt5.12 init success by l17!"

export XDG_RUNTIME_DIR=/usr/lib/
export RUNLEVEL=3

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53

    2.创建一个QT工程

    笔者在网上找了两张灯泡png，一个是开，一个是关，如下图，通过按钮可以实现LED的开关

    请添加图片描述

    具体代码如下：

    //头文件///

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include
#include
#include
#include
#include
#include
#include
#include

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private:
    QPushButton *pPushButton;
    QLabel *pLabel;
    QImage *pImg[2];

    /* 文件 */
    QFile file;

    /* 设置lED的状态 */
    void setLedState(bool onOff);

    /* 获取lED的状态 */
    bool getLedState();

private slots:
    void pushButton_Clicked();

};
#endif // MAINWINDOW_H

//cpp文件///

#include "mainwindow.h"
#include
#include
#include

static bool lightOnOff;

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
{
    QList  list_screen =  QGuiApplication::screens();

#if __arm__
    /* 重设大小 */
    this->resize(list_screen.at(0)->geometry().width(),
                 list_screen.at(0)->geometry().height());

     //先关闭心跳
    system("echo none > /sys/class/leds/green/trigger");
#else
    this->setGeometry(0, 0, 800, 480);
#endif

    pPushButton = new QPushButton("light switch",this);

    /* 居中显示 */
    pPushButton->setMinimumSize(200, 50);
    pPushButton->setGeometry((this->width() - pPushButton->width()) /2 ,this->height() - 120,
                            pPushButton->width(),pPushButton->height());

    pLabel = new QLabel(this);
    pImg[0]=new QImage; //新建一个image对象
    pImg[1]=new QImage; //新建一个image对象

#if __arm__
    pImg[0]->load("/img/light_off");
    pImg[1]->load("/img/light_on");
#else
    pImg[0]->load("/home/l17/qt_workspace/pngBtn/img/light_off");
    pImg[1]->load("/home/l17/qt_workspace/pngBtn/img/light_on");
#endif

    pLabel->setPixmap(QPixmap::fromImage(*pImg[0]));
    pLabel->resize(pImg[0]->width(),pImg[0]->height());
    pLabel->setGeometry((this->width() - pLabel->width()) /2 ,(this->height() - pLabel->height()) /4,
                        pImg[0]->width(),pImg[0]->height());


    file.setFileName("/sys/class/leds/green/brightness");

    if (!file.exists())
    {
        /* 设置按钮的初始化文本 */
        pPushButton->setText("not find LED device！");
    }
    else
    {
        lightOnOff = getLedState();

        if(lightOnOff)
        {
            this->setStyleSheet("QMainWindow { background-color: rgba(0, 204,68, 100%); }");
            pLabel->setPixmap(QPixmap::fromImage(*pImg[1]));
            pPushButton->setText("LED ON");
        }
        else
        {
            this->setStyleSheet("QMainWindow { background-color: rgba(255, 245,238, 100%); }");
            pLabel->setPixmap(QPixmap::fromImage(*pImg[0]));
            pPushButton->setText("LED OFF");
        }
    }

    connect(pPushButton, SIGNAL(clicked()), this,SLOT(pushButton_Clicked()));
}

MainWindow::~MainWindow()
{
}

/*bt click*/
void MainWindow::pushButton_Clicked()
{
    lightOnOff ^= 1;

    setLedState(lightOnOff);

    if(lightOnOff)
    {
        this->setStyleSheet("QMainWindow { background-color: rgba(0, 204,68, 100%); }");
        pLabel->setPixmap(QPixmap::fromImage(*pImg[1]));
        pPushButton->setText("LED ON");
    }
    else
    {
        this->setStyleSheet("QMainWindow { background-color: rgba(255, 245,238, 100%); }");
        pLabel->setPixmap(QPixmap::fromImage(*pImg[0]));
        pPushButton->setText("LED OFF");
    }
}


void MainWindow::setLedState(bool onOff)
{
    /* 在设置LED状态时先读取 */
    //bool state = getLedState();

    /* 如果文件不存在，则返回 */
    if (!file.exists())
        return;

    if(!file.open(QIODevice::ReadWrite))
        qDebug()<setText("LED ON");
        return true;
    }
    else
    {
        pPushButton->setText("LED OFF");
        return false;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137
    • 138
    • 139
    • 140
    • 141
    • 142
    • 143
    • 144
    • 145
    • 146
    • 147
    • 148
    • 149
    • 150
    • 151
    • 152
    • 153
    • 154
    • 155
    • 156
    • 157
    • 158
    • 159
    • 160
    • 161
    • 162
    • 163
    • 164
    • 165
    • 166
    • 167
    • 168
    • 169
    • 170
    • 171
    • 172
    • 173
    • 174
    • 175
    • 176
    • 177
    • 178
    • 179
    • 180
    • 181
    • 182
    • 183
    • 184
    • 185
    • 186
    • 187
    • 188
    • 189
    • 190
    • 191
    • 192
    • 193
    • 194
    • 195
    • 196
    • 197

    通过ubuntu调试Qt工程，测试OK后，交叉编译适合arm的执行文件，将执行文件拷贝到开发板文件系统，启动开发板执行qt输出的可执行文件

    请添加图片描述

    另外注意将图片拷贝到文件系统根目录下 /img下（这个随便放哪里没有特别要求，保证我们代码能找到就行）

    qt工程 界面操作驱动LED

    输出结果，绿灯亮灭：

    请添加图片描述
    请添加图片描述
