【STM32】工程配置，存储空间分别情况，常用操作

STM32的程序和数据存储分布

.map文件
在这里插入图片描述

.map文件中搜索Load Region LR_IROM1，即可查看ROM1中的内存分布情况
在这里插入图片描述

存储域	意义
向量表	中断向量表
Code	代码
RO-data	只读数据域
RW-data	存储可读可写数据域，指初始化为非0值的可读写数据的数据

打开文件startup_stm32f429_439xx.s，该文件中有详细的向量表分布情况
在这里插入图片描述

生成的Hex中应要有向量表 Code RO-data RW-data

存储域	意义
向量表	中断向量表
Code	代码
RO-data	只读数据域
RW-data	存储可读可写数据域，指初始化为非0值的可读写数据的数据

const char str[] = "Hello Wolrd!";

int main(void)
{
	char *p = str;
}
1
2
3
4
5
6

查看.map文件，如下
在这里插入图片描述
在Hex文件中找到该地址0x0800373c

在这里插入图片描述
4. RW-data
在main.c定义两个全局变量

uint16_t tempData1 = 0x1234;
uint16_t tempData2 = 0x5678;
1
2

在Hex文件中找数据34 12或者78 56（先存的是低字节的数据）
在这里插入图片描述

.map文件中搜索Execution Region RW_IRAM1，即可查看RAM1中的内存分布情况
在这里插入图片描述

存储域	意义	备注
RW-data	可读可写数据域，指初始化为非0值的可读写数据	RW-data的数据存在ROM中，数据存放的地址见`Load Addr`
ZI-data	可读可写数据域，指初始化为0值的可读写数据
堆
栈

.map中搜索STACK为栈底地址
.map中搜索__initial_sp为栈底地址
在这里插入图片描述

.map中搜索Heap为堆底地址
.map中搜索STACK为堆顶地址，也可以自己计算堆顶地址

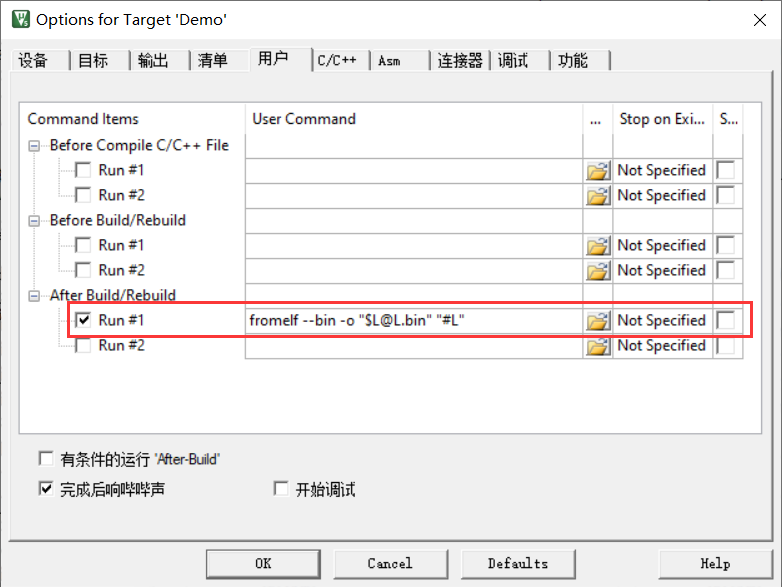

fromelf --bin -o "$L@L.bin" "#L"
在这里插入图片描述

打开工程输出的.html文件
在这里插入图片描述
