Ethernet channel 以太信道

Eth-trunk ：以太中继

通道技术将多个物理接口逻辑的整合为一个接口，实现带宽叠加的作用

分为：

二层ether-trunk ：提高链路的带宽，减少了阻塞端口的数量，增加网络稳定性

三层ether-trunk ：提高了链路的带宽，增加网络的稳定性

LACP：链路聚合控制协议，

公有协议，发送LACPDU进行以太信道的协商，最大支持在16条链路 上进行以太信道协商， 只能使用8条，当使用16链路进行协商，选择8条为主链路，其余8条为备份 链路

Ether-trunk配置指南：

（注意： 在华为中，eth-trunk中的物理接口是不能做配置的，所有的配置都 是在eth-trunk 接口中）

1.通道内所有接口必须支持eth-trunk

2.通道内所有接口必须具有相同速率和双工模式（LACP必须为全双工）

3.若接口为access，则必须全为为access，并且属于同一VLAN

4.若接口为trunk ，则必须具备相同的trunk VLAN 允许列表

5.若启用的三层ether-trunk，则IP地址配置在eth-trunk

6.通道内所有接口连接的是同一设备

调整接口的负载均衡方式：

冗余：备份

• 链路冗余
• 设备冗余
• 电源冗余
• 引擎冗余--------RPR（2-4分钟） RPR+（1-2分钟） sso（standby Switchover） over nsf（丌间断转发 ）
• 网关冗余：HSRP（热备份网关冗余协议） VRRP GLBP（网关负载均衡协议）

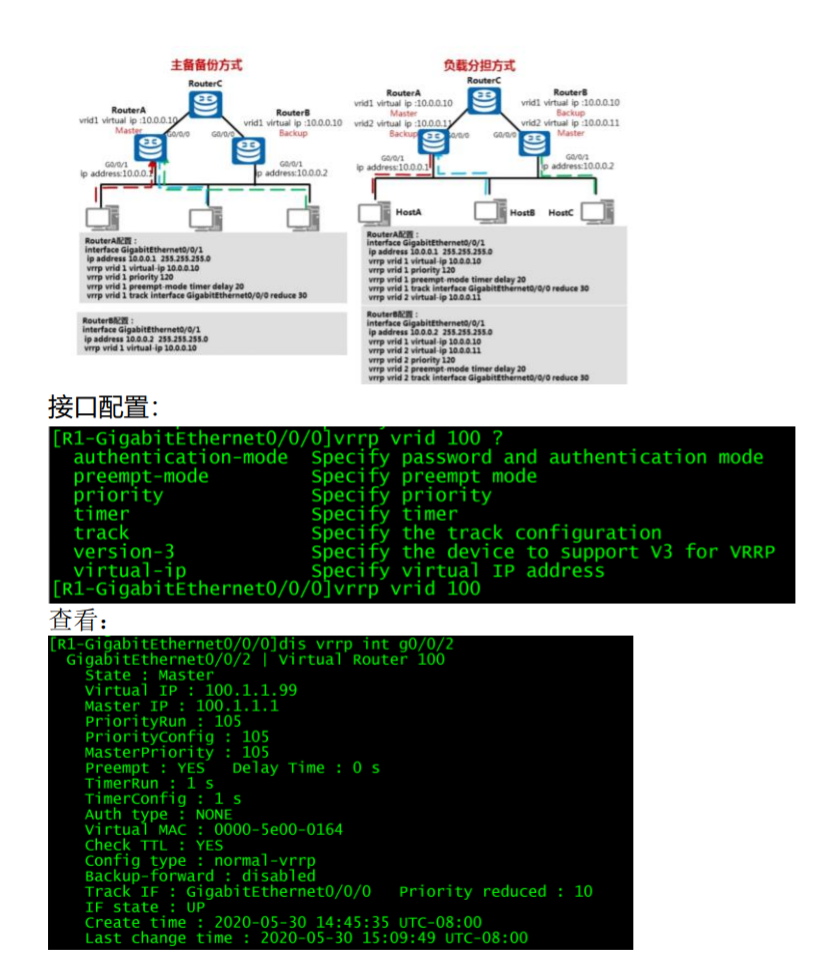

VRRP ：虚拟网关冗余协议，工业标准

一个VRID中，指定一个VIP地址，产生一个VMac地址（0000-5e00-0164） 固定，VRRP VRID 编号

特点：

1.hello时间1s hold时间3.6

2.在选举过程中发送hello，若选举完成之后仅仅master 发送hello，源Mac地址为Vmac,目标IP地 址为 224.0.0.18

3.选举一个master 多个backup

4.抢占式开启的

5.VRRP master 选举：

• 比较最大的优先级
• 比较最大的IP地址 （优先级默认为100 ， 范围 1-255 ，数值越大越优）

6.VRRP中的虚拟IP地址也可以为某个备份网段的真实IP地址 ，同时该备份网段的优先级默认为 255。（HSRP GLBP中丌能为真实IP地址）

VRRP 切换：

• 下行链路切换：不VRRP的超时时间有关，默认为3s
• 上行链路切换：不路由表的重新收敛有关，可以使用track 跟踪 （优化）

VRRP 切换：

• 下行链路切换：不VRRP的超时时间有关，默认为3s
• 上行链路切换：不路由表的重新收敛有关，可以使用track 跟踪 （优化）

VRRP 实现流量的负载均衡： 需要创建多个VRID 组 ，一个组一个VIP 丌同的VRID 设置不同的master 路由器；
