 1.实验目的及需求

 已知某公司拥有DELL 服务器（适用于R720，R730、R630、R620、R420、R530），服务器中已经加装了一些大容量硬盘，但是为了数据冗余和硬盘性能的提升，通过需求分析，发现做一个RAID5阵列，是最适合当前生产环境的选择。于是采购了一张规格合适，支持RAID1阵列的RAID卡，集合现有的设备进行RAID1阵列的制作



 2.实验前须知

 2.1 硬盘尺寸

目前生产环境中主流的两种类型硬盘

3.5寸 和2.5寸硬盘

2.5寸硬盘可以通过使用硬盘托架后适用于3.5寸硬盘的服务器

但是3.5寸没法转换成2.5寸

2.2一般进入阵列卡的快捷键

• ctrl+h

• ctrl+r

• 或者其他特殊





2.3 进入主流服务器BIOS的快捷键



2.4 内存有故障，进行排查

 排查方式：

• 国内机器一般可内存最小化测试
• 国外机器有些需要保持双通道运行（添加，减少）dell 成对出现
• 对半测试内存条，8 4 4 2 2 1 1



 2.5 系统安装出现故障解决方案

• 该机器是否支持该系统

• 驱动是否合适或是否已打驱动官网 客服

• 系统镜像是否可用

• 使用的U盘，光驱是否正常？光驱 外接光驱

• 客服（ 如已过保？）

 2.6 硬盘不识别，出现的故障解决方案



• 重启服务器

• 系统中使用命令echo “- - -”

• 单块磁盘做raid0

• 支持直通模式的阵列卡调成直通模式，可以混用 调用不多

• 注意：虚拟磁盘和直通硬盘不能混合使用

2.7 网络不通，解决方案

      简单排查（行不通后，依靠网工）：

• 注意服务器目前都是千兆网卡，不支持百兆网口

• 插错网口 管理口 NIC

• 网线是否正常？

• 网卡是否正常？

• 上行交换机是否正常？

2.8 SAS3180信息



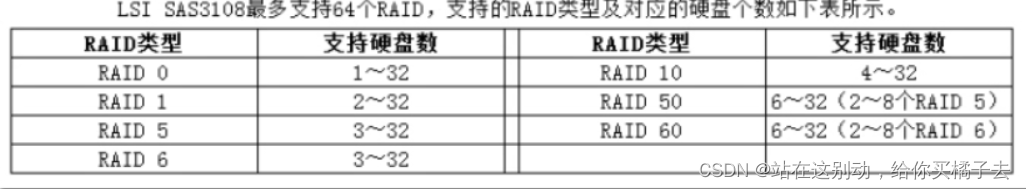

 2.9 硬盘状态信息





 3.实验操作步骤

第一步：进入raid卡设置界面

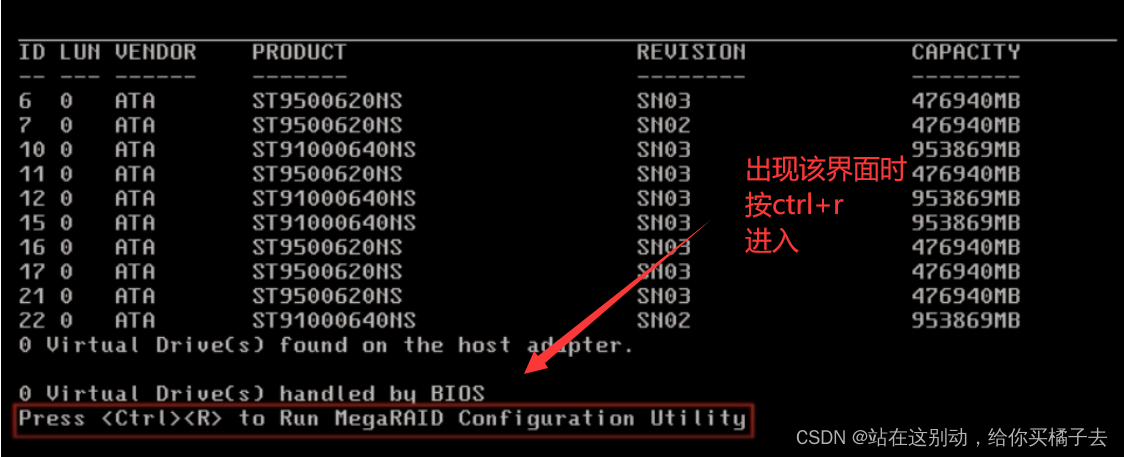

 重启服务器，等会就能看到Crtl+R的界面，然后按下Crtl+R可以进入raid设置界面。



 第二步：进入bios界面，查看所需信息

 进入BIOS的界面，第一个VD Mgmt界面中，可以看到磁盘信息，也是raid设置的界面。

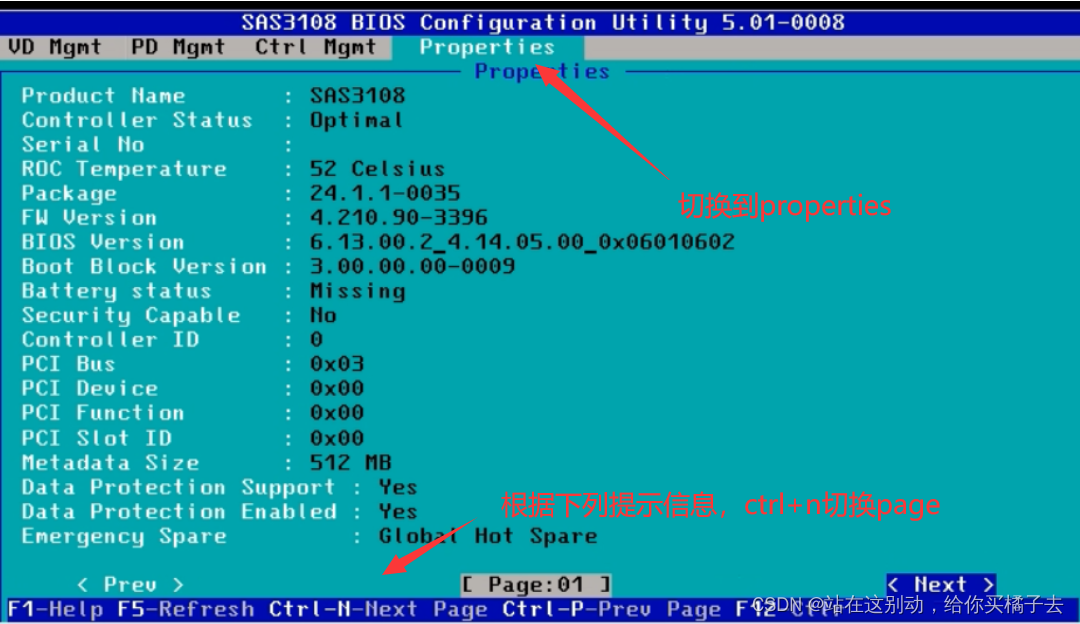

 查看一下rad卡信息，ctrl+n 切换目录界面到properties：

 第三步：移动到raid卡，进行创建

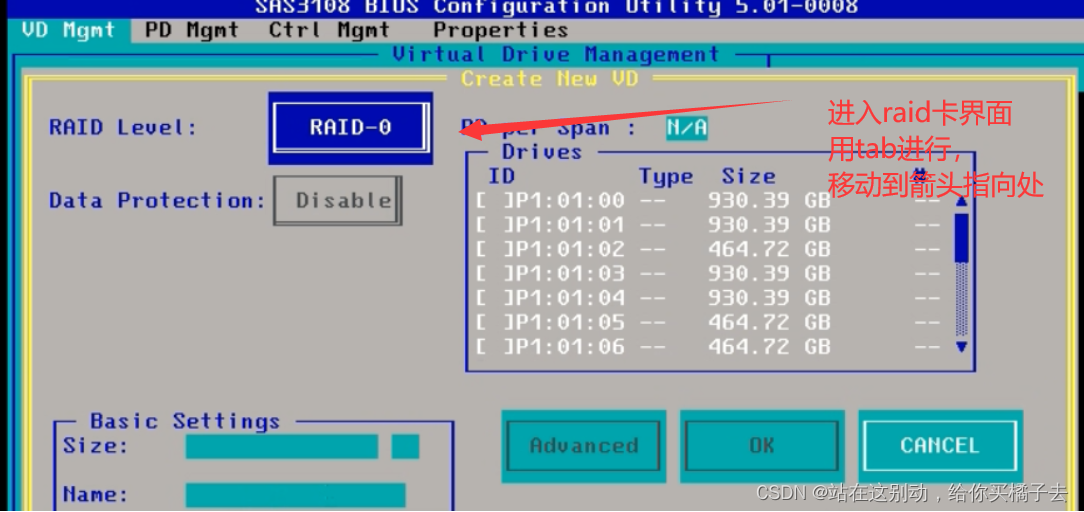

 F2选择创建

 TAB键切换界面选择



 上下箭头选择raid等级

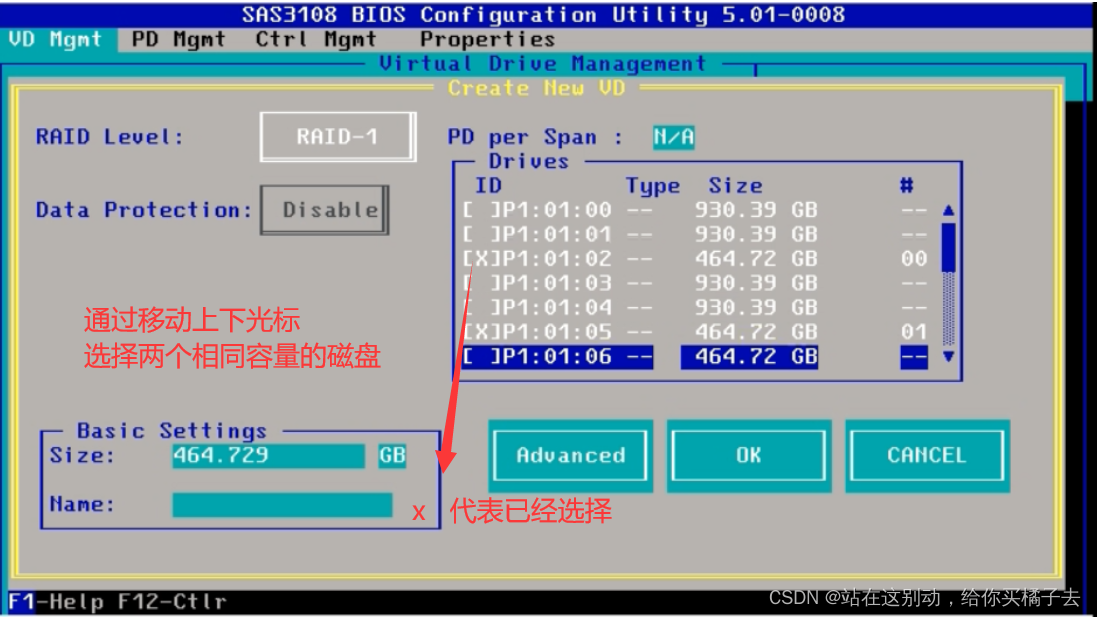

 选择相同磁盘组成raid1

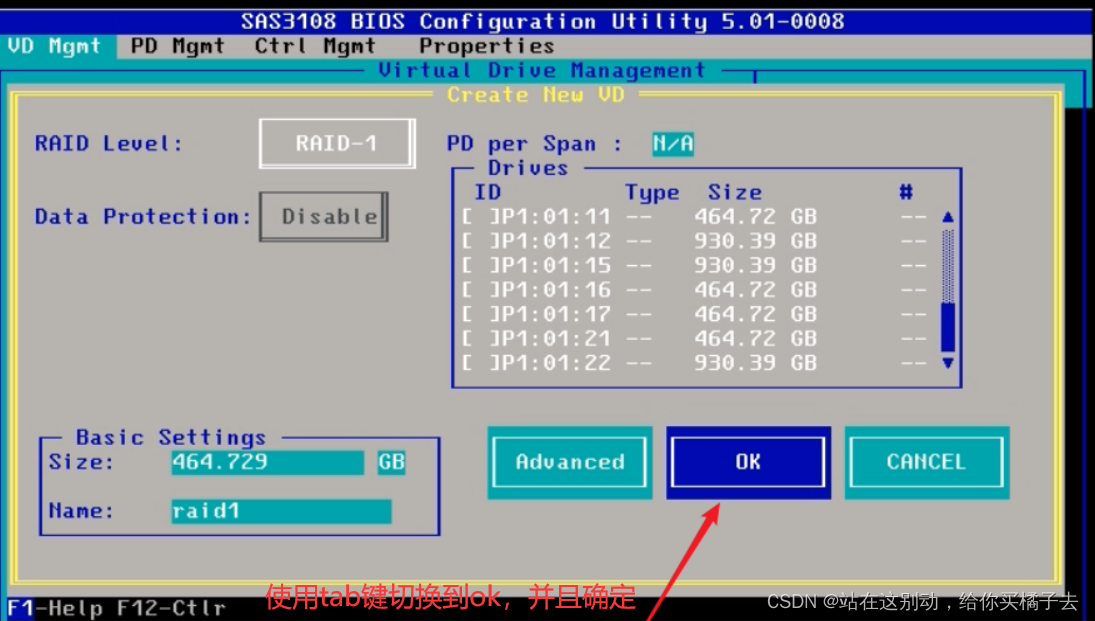

 查看已创建好的raid 1阵列



第四步：初始化raid

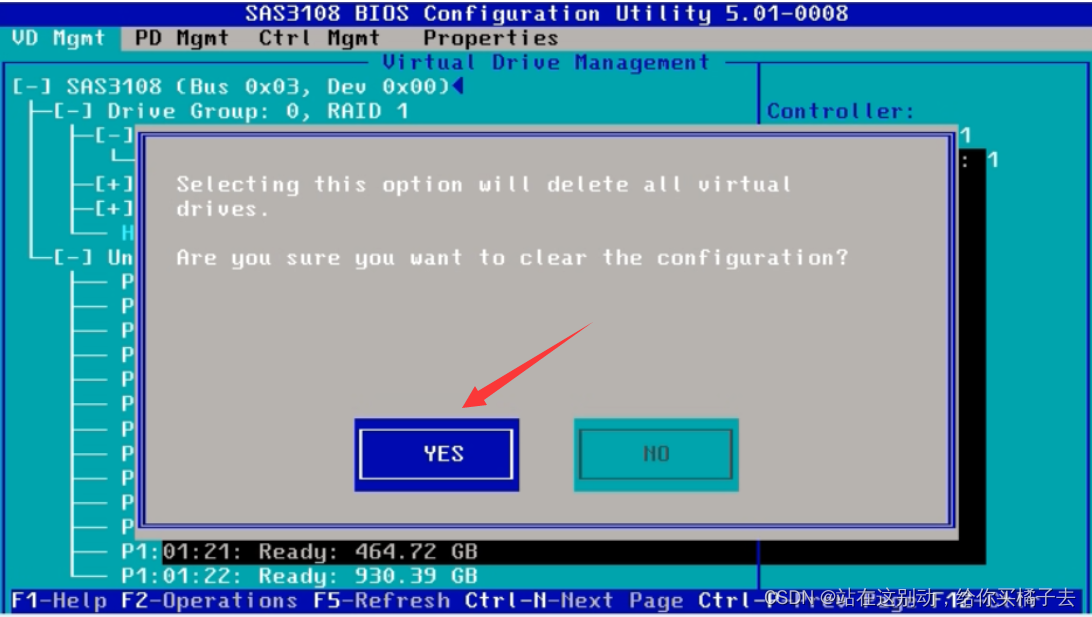

 第五步：删除raid









 总结

1.本次实验粗略的进行了一次RAID1阵列的安装，安装过程，主要为设置raid卡等级，选择磁盘，对raid进行初始化，后期不使用该阵列，进行清除四个步骤

2.简单了解服务器安装阵列的相关知识，最主要的还是阵列等级的学习，清除主流阵列的优劣势
