Spring Cloud Gateway 整合 sentinel 实现流控熔断

一、什么是网关限流：

在微服务架构中，网关层可以屏蔽外部服务直接对内部服务进行调用，对内部服务起到隔离保护的作用，网关限流，顾名思义，就是通过网关层对服务进行限流，从而达到保护后端服务的作用。

Sentinel 从 1.6.0 版本开始就提供了 Spring Cloud Gateway 的适配，可以提供两种资源维度的限流：

• route维度：即在配置文件中配置的路由条目，资源名为对应的 routeId，这种属于粗粒度的限流，一般是对某个微服务进行限流。
• 自定义API维度：用户可以利用 Sentinel 提供的API来自定义一些API分组，这种属于细粒度的限流，针对某一类的uri进行匹配限流，可以跨多个微服务。

二、gateway 整合 sentinel 实现网关限流：

那么接下来我们就介绍下 spring cloud gateway 如何整合 sentinel，至于如何搭建网关项目和整合nacos注册中心上篇文章我们已经介绍过了，感兴趣的读者请阅读这篇文章：Spring Cloud Gateway 服务网关的部署与使用详细介绍

1、添加 sentinel 相关依赖：



			com.alibaba.cloud
			spring-cloud-starter-alibaba-sentinel



			com.alibaba.cloud
			spring-cloud-alibaba-sentinel-gateway

1
2
3
4
5
6
7
8
9
10

2、配置文件中添加 sentinel 控制台的配置：

# sentinel看板相关配置
spring.cloud.sentinel.eager = true
spring.cloud.sentinel.transport.dashboard = 172.28.190.101:8999
1
2
3

3、启动网关项目：

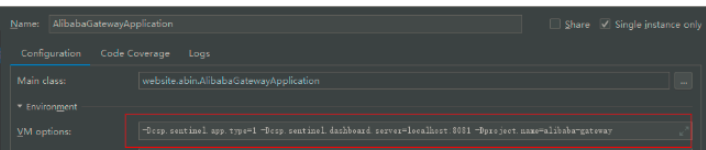

对于网关项目，我们需要在原启动参数的基础上添加如下启动参数，标记该应用为 API Gateway 类型：

# 注：通过 Spring Cloud Alibaba Sentinel 自动接入的 API Gateway 整合则无需此参数
-Dcsp.sentinel.app.type=1
1
2

4、访问 sentinel 控制台：

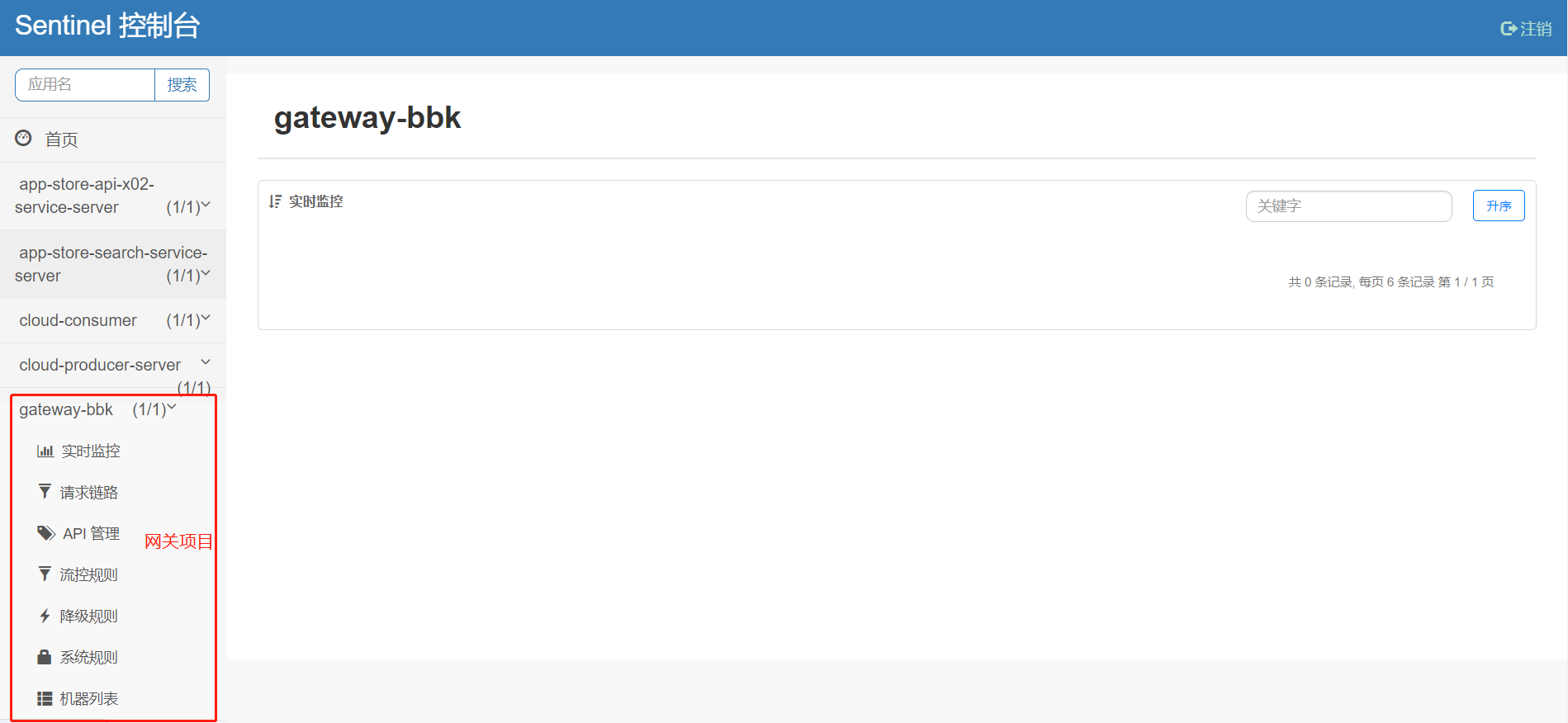

至此，我们就已经将 Spring Cloud Gateway 与 Sentinel 整合好了，进入 sentinel 控制台就能够看到网关项目被监控了

三、sentinel 网关流控规则的介绍：

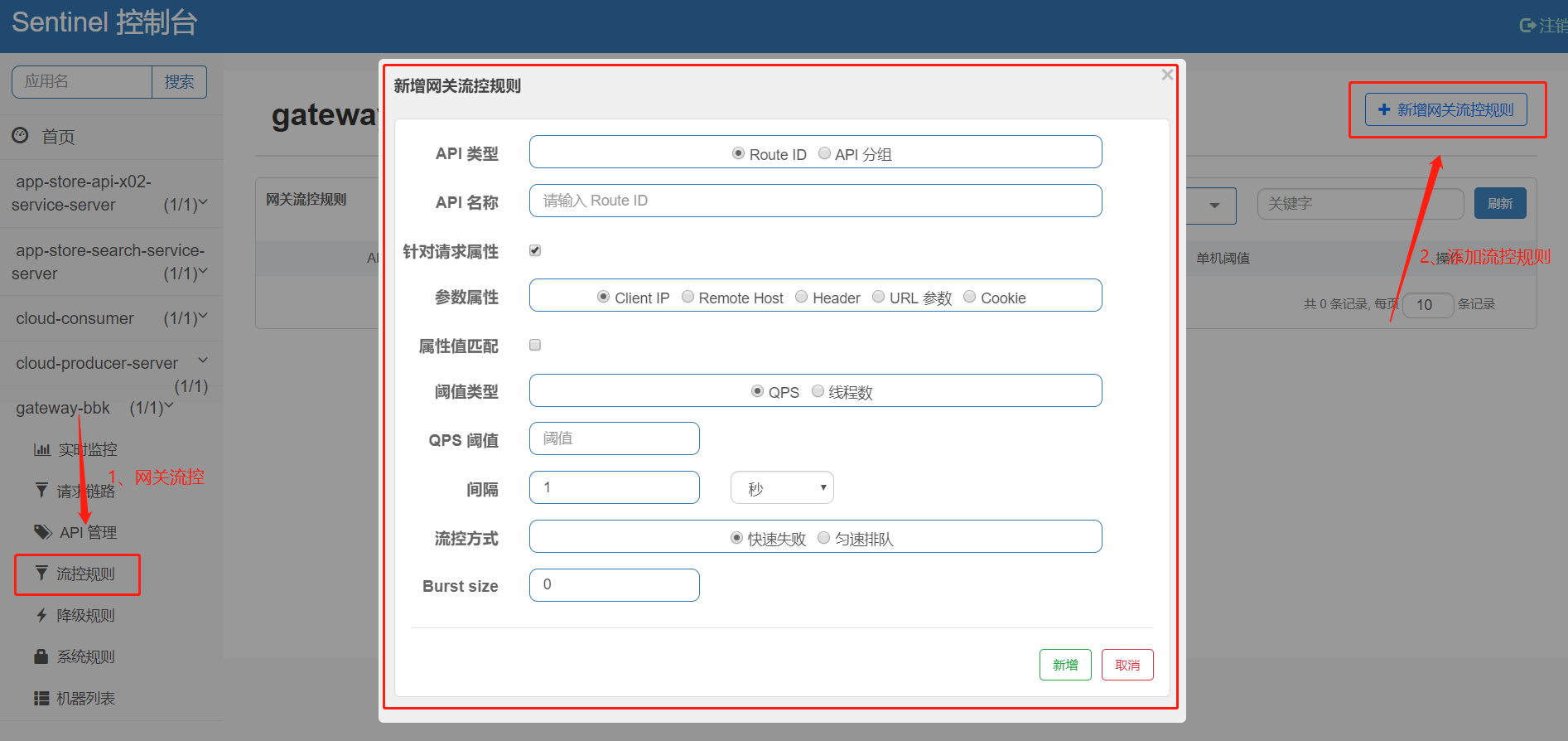

整合好 Spring Cloud Gateway 与 Sentinel 之后，接下来我们介绍下如何基于 sentinel-dashboard 控制台进行网关流控，如下图所示：

3.1、网关流控规则：

网关流控规则 GatewayFlowRule 的核心属性如下：

① resourceMode：规则是针对 API Gateway 的 route（RESOURCE_MODE_ROUTE_ID）还是用户在 Sentinel 中定义的 API 分组（RESOURCE_MODE_CUSTOM_API_NAME），默认是 route。

② resource：资源名称，可以是网关中的 route 名称或者用户自定义的 API 分组名称。

③ grade：限流指标维度，同限流规则的 grade 字段

④ count：限流阈值

⑤ intervalSec：统计时间窗口，单位是秒，默认是 1 秒

⑥ controlBehavior：流量整形的控制效果，目前支持快速失败和匀速排队两种模式，默认是快速失败。

⑦ burst：应对突发请求时额外允许的请求数目。

⑧ maxQueueingTimeoutMs：匀速排队模式下的最长排队时间，单位是毫秒，仅在匀速排队模式下生效。

⑨ paramItem：参数限流配置。若不提供，则代表不针对参数进行限流，该网关规则将会被转换成普通流控规则；否则会转换成热点规则。其中的字段：

• parseStrategy：从请求中提取参数的策略，目前支持提取来源 IP（PARAM_PARSE_STRATEGY_CLIENT_IP）、Host（PARAM_PARSE_STRATEGY_HOST）、任意 Header（PARAM_PARSE_STRATEGY_HEADER）和任意 URL 参数（PARAM_PARSE_STRATEGY_URL_PARAM）四种模式。
• fieldName：若提取策略选择 Header 模式或 URL 参数模式，则需要指定对应的 header 名称或 URL 参数名称。
• pattern：参数值的匹配模式，只有匹配该模式的请求属性值会纳入统计和流控；若为空则统计该请求属性的所有值。
• matchStrategy：参数值的匹配策略，目前支持精确匹配（PARAM_MATCH_STRATEGY_EXACT）、子串匹配（PARAM_MATCH_STRATEGY_CONTAINS）和正则匹配（PARAM_MATCH_STRATEGY_REGEX）。

3.2、API 分组管理：

API 分组就是对接口进行分组，然后对不同组的接口实施不同的限流策略。

（1）添加API分组：

如下图，按指定步骤进入自定义API界面：

API 分组有三种配置模式：精确、前缀和正则三种模式。

• 精确模式：指对URL的路径完全匹配时，进行限流。例如，匹配串配置为 /order/1
• 前缀模式：指对URL的路径前缀匹配时，进行限流。例如，匹配串配置为 /order/*
• 正则模式：指对URL的路径符合正则表示式规则时，进行限流。例如，匹配串配置为 /order/d*

（2）配置限流规则：

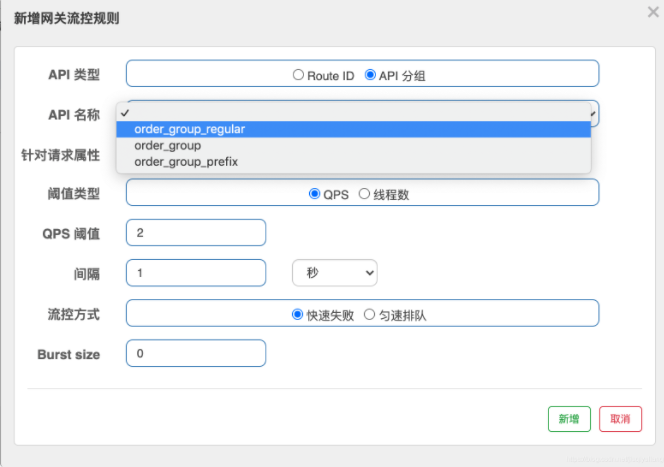

接下来需要对这个API分组添加流控规则，API名称可以选择不同的API分组进行配置，如下图所示：

新增之后，限流规则就会对符合匹配模式的 API 生效了。

四、sentinel 网关流控实现的原理：

知道如何使用 sentinel-dashboard 对网关进行流控之后，我们接下来介绍 sentinel 网关流控的实现原理。

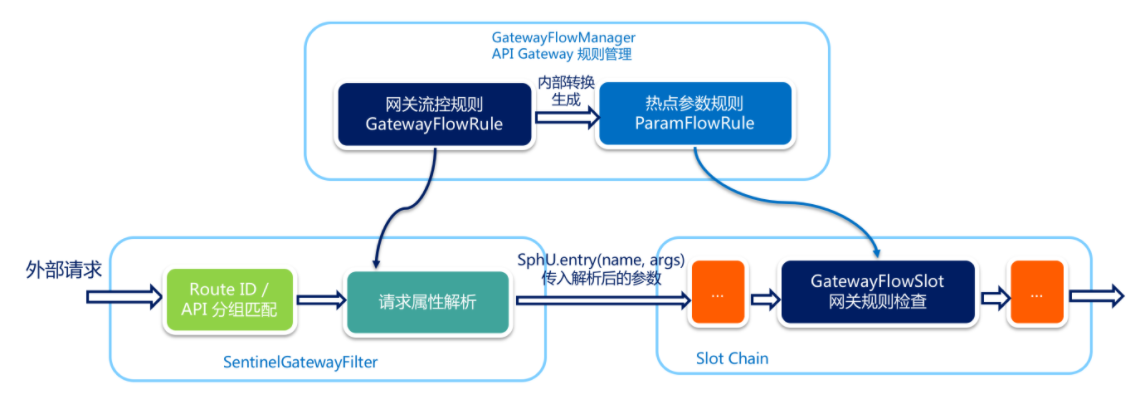

当通过 GatewayRuleManager 加载网关流控规则（GatewayFlowRule）时，无论是否针对请求属性进行限流，Sentinel 底层都会将网关流控规则转化为热点参数规则（ParamFlowRule），存储在 GatewayRuleManager 中，与正常的热点参数规则相隔离。转换时 Sentinel 会根据请求属性配置，为网关流控规则设置参数索引（idx），并同步到生成的热点参数规则中。

外部请求进入 API Gateway 时会经过 Sentinel 实现的 filter，其中会依次进行 “路由/API 分组匹配 -> 请求属性解析 和 参数组装"。Sentinel 会根据配置的网关流控规则来解析请求属性，并依照参数索引顺序组装参数数组，最终传入 SphU.entry(res, args) 中。Sentinel API Gateway Adapter Common 模块向 Slot Chain 中添加了一个 GatewayFlowSlot，专门用来做网关规则的检查。GatewayFlowSlot 会从 GatewayRuleManager 中提取生成的热点参数规则，根据传入的参数依次进行规则检查。若某条规则不针对请求属性，则会在参数最后一个位置置入预设的常量，达到普通流控的效果。

五、网关限流了，服务就安全了吗？

如果已经在网关层面做了限流，那么躲在身后的服务是否就安全了呢？答案是否定的，微服务架构中，一个独立服务往往会被多方调用，如下图：

商品服务不仅仅被网关层调用，还被内部订单服务调用，这时候如果仅仅在网关层限流，一旦大量的请求订单服务，比如大促秒杀，商品服务不做限流还是会被瞬间击垮。因此需要根据公司业务场景对自己负责的服务也要进行限流兜底，最常见的方案：网关层集群限流+内部服务的单机限流兜底，这样才能保证不被流量冲垮。

六、自定义流控异常消息：

网关流控的默认异常返回信息并不够人性化，直接返回：“Block…”，这种肯定是不能接受的，那么我们如何自定义配置流控异常信息呢？其实 sentinel 已经为我们实现了自定义流控异常的返回内容。只需要在配置文件中添加配置如下：

spring:
  cloud:
    sentinel:
      #配置限流之后的响应内容
      scg:
        fallback:
          # 两种模式：一种是response返回文字提示信息，一种是redirect，重定向跳转，需要同时配置redirect(跳转的uri)
          mode: response
          # 响应的状态
          response-status: 426
          # 响应体
          response-body: '{"code": 426,"message": "限流了，稍后重试！"}'
1
2
3
4
5
6
7
8
9
10
11
12

上述配置中 mode 配置的是 response，一旦被限流了，将会返回 JSON 串。

{
    "code": 426,
    "message": "限流了，稍后重试！"
}
1
2
3
4

重定向的配置如下：

spring:
  cloud:
    sentinel:
      #配置限流之后的响应内容
      scg:
        fallback:
          ## 两种模式，一种是response返回文字提示信息，一种是redirect，重定向跳转，需要同时配置redirect(跳转的uri)
          mode: redirect
          ## 跳转的URL
          redirect: http://www.baidu.com
1
2
3
4
5
6
7
8
9
10

一旦被限流，将会直接跳转到：http://www.baidu.com

---
