MLX90614 红外测温模块

点击图片购买

MLX90614 简介

MLX90614是一款由迈来芯公司提供的低成本，无接触温度计。输出数据和物体温度呈线性比例，具有高精度和高分辨率。TO-39金属封装里同时集成了红外感应热电堆探测器芯片MLX81101（温度是通过PTC或是PTAT元件测量）和信号处理专用集成芯片MLX90302，专门用于处理红外传感器输出信号。用以阻碍可见光和近红外光辐射的光学滤波器（可传播长波）集成在封装内提供对环境和日光的免疫。滤波器的波长通带为5.5到14μm。由于集成了低噪声放大器、17位模数转换器和强大的数字信号处理芯片 MLX90302，使得高精度和高分辨度的温度计得以实现。一个附加的片上温度传感器用来测量芯片的温度。测量完两个传感器的输出后，对应的环境温度和物体温度被计算出。计算所得物体温度和环境温度存储在MLX90302的RAM单元，温度分辨率为0.01℃，并可通过两线 SMBus（系统管理总线）兼容协议接口（IIC与之兼容）(0.02℃分辨率)或是10位PWM(脉宽调制)输出模式输出。MLX90614出厂温度范围都进行过校准，传感器测量的温度为视场里所有物体温度的平均值。

MLX90614 参数

探头直径8.2mm

数字接口类型：IIC(从模式)

温度测量范围：-70℃～382.2℃

温度测量误差：±0.5℃ （室温下）分辨率0.02℃

工作电压:3.3V～5V

使用环境温度-40～125℃

项目介绍

本项目将以Arduino作为主控，按键触发，搭配MLX90614红外测温传感器制作一个非接触式，测温距离在1CM左右的人体手腕测温仪，测量到的温度用OLED显示屏打印出来 。

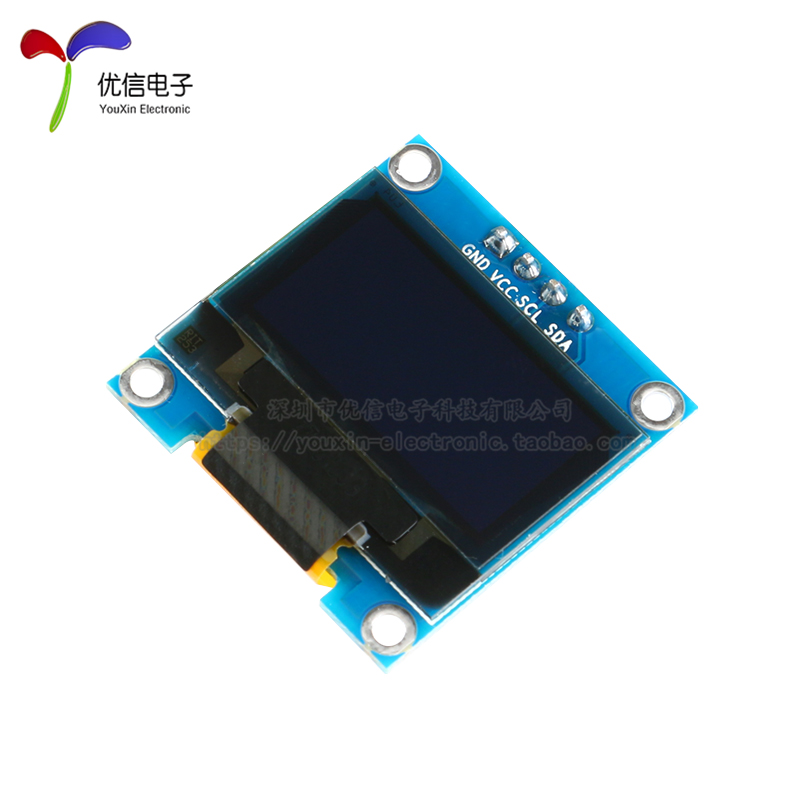

点击图片购买


点击图片购买

项目搭建

接线

开发

为了方便开发本项目会用到MLX90614库和U8g2库

#include
#include
1
2

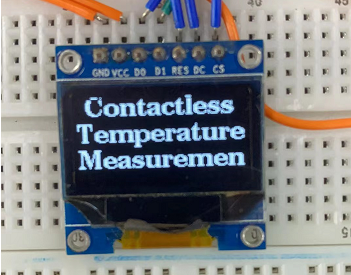

项目上电后初始化完成后，在串口和OLED屏幕上打印项目名称"Contactless Temperature Measurement"，由于屏幕宽度有限，使用OLED显示器分行打印

  Serial.println("Contactless Temperature Measurement");  //串口打印项目名称
  u8g2.enableUTF8Print();                                 // enable UTF8 support for the Arduino print() function
  u8g2.setFont(u8g2_font_ncenB14_tr);                     //字体选择
  u8g2.setFontDirection(0);                               //绘制/显示方向
  u8g2.clear();                                           //清空显示和缓冲
  u8g2.setCursor(7, 15);                                  //移动光标位置
  u8g2.print("Contactless");                              //OLED打印内容
  u8g2.setCursor(0, 35);
  u8g2.print("Temperature");
  u8g2.setCursor(0, 55);
  u8g2.print("Measurement");
  u8g2.sendBuffer();
1
2
3
4
5
6
7
8
9
10
11
12

通过按下按键改变D3引脚电平状态触发测温

int Start()
{
  int B=1;
  B=digitalRead(Bottom);
  delay(30);
  return B;
  }
1
2
3
4
5
6
7

获取温度—为了提高温度的可靠性 读取了5次温度存放在一个数组里，数组里的输出通过可靠性判断和处理后就可以打印输出了

void gTemp()
{
  for (int i = 0; i < 5; i++)
  {
    t[i] = mlx.readObjectTempC();
    Serial.println(t[i]);
    delay(300);
  }
}
1
2
3
4
5
6
7
8
9

主程序

void loop(void) {

  while(!Start())                                          //测温循环
  {
  u8g2.clear();
  Serial.println("start");                                 //串口打印开始信息
  delay(1000);
  gTemp();                                                 //测温 读取5次温度值 保存再t数组里面
  if(dTemp()>0)                                            // 判断数据有效性
  {
    u8g2.clear();                                          //清屏
    u8g2.setCursor(3, 20);
    u8g2.print("temperature");
    u8g2.setCursor(40, 50);
    u8g2.print(prantTemp());                                //打印温度值
    Serial.println(prantTemp()); -
    u8g2.sendBuffer();
    }
    else
    {
      Serial.println("read fail");                          //串口打印测温错误信息//五次温度处理后判断为无效数据
      u8g2.clear();                                         //清屏
      u8g2.setCursor(23 ,17);                               //OLED打印位置
      u8g2.print("read fail");                              //OLED打印读取失败信息 OLED打印测温错误信息//五次温度处理后判断为无效数据
      u8g2.setCursor(19, 37);                               //OLED打印位置
      u8g2.print("please try");                             //OLED打印读取失败信息
      u8g2.setCursor(35, 55);                               //OLED打印位置
      u8g2.print("again");                                  //OLED打印读取失败信息
      u8g2.sendBuffer();
      }
  delay(5000);
  u8g2.clear();                                             //清屏
  break;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

项目验证展示

1. 点击开始测温后被测温目标再进入测温区域，判断为测温失败

2. 正确测温演示

测得温度为36.25摄氏度
