控制流 （Control Flow）和Trap

• 控制流（Control Flow）
  • branch（条件分支指令）, jump （无条件跳转指令），由程序正常自主控制的流程
• 异常控制流 （Exceptional Control Flow，简称 ECP, 又称Trap）
  • 不在程序的控制范围之内
  • exception
  • interrupt

RISC-V Trap处理中涉及的寄存器

八个控制状态寄存器(CSR)是机器模式下异常处理的必要部分:

• mtvec(Machine Trap Vector)它保存发生异常时处理器需要跳转到的地址。
• mepc(Machine Exception PC)它指向发生异常的指令。
• mcause(Machine Exception Cause)它指示发生异常的种类。
• mie(Machine Interrupt Enable)它指出处理器目前能处理和必须忽略的中断。
• mip(Machine Interrupt Pending)它列出目前正准备处理的中断。
• mtval(Machine Trap Value)它保存了陷入(trap)的附加信息:地址例外中出错
• 的地址、发生非法指令例外的指令本身,对于其他异常,它的值为 0。
• mscratch(Machine Scratch)它暂时存放一个字大小的数据。
• mstatus(Machine Status)它保存全局中断使能,以及许多其他的状态,如图

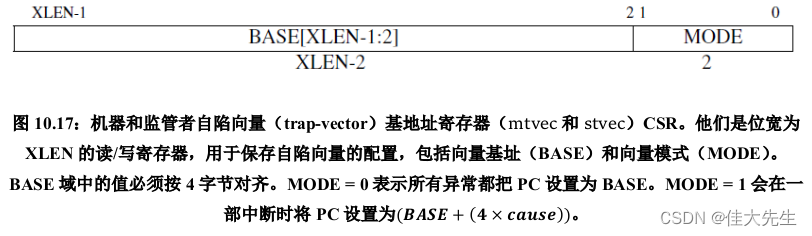

mtvec (Machine Trap-Vector Base-Address)

• BASE: trap入口函数的及地址，必须保证四字节对其
• MODE: 进一步用于控制入口函数的地址配置方式
  • Direct: 所有的exception和interrupt发生后pc都跳转到BASE指定的地址处。其实就是一个中断处理函数。
  • Vectored: exception处理方式同Direct；但interrupt的入口地址以数组方式排列。其实就是多向量指向不同的中断处理函数。

mepc (Machine Exception Program Counter)

• 当trap发生时，pc会被替换为mtvec设定的地址，同时hart会设置mepc为当前指令或者下一条指令的地址（如果是异常则设置当前指令，如果是中断则设置下一条指令的地址），当我们需要退出trap时可以调用特殊的mret指令，该指令会将mepc中的值恢复到pc中（实现返回的效果）。
• 在处理trap的程序中我们可以修改mepc的值达到改变mret返回地址的目的。

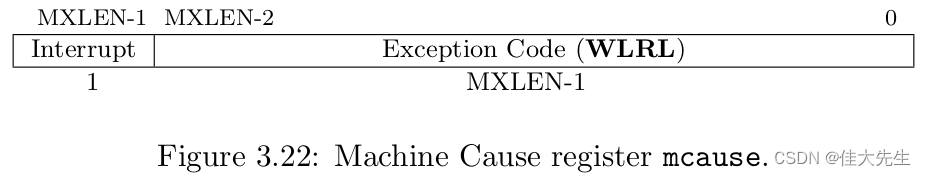

mcause (Machine Cause)

RISC-V官网下载文档及书籍含中文版翻译.rar

rar 3星 超过75%的资源 58.30MB

下载

• 当trap发生时，hart会设置该寄存器通知我们trap发生的原因。
• 最高位Interrupt为1时标识了当前trap为interrupt，否则是exception。通过此标识能快速分辨发生了中断还是异常。
• 剩余的Exception Code用于标识具体的interrupt或者exception的种类。
• WLRL(Write/Read Only Legal Values)

mstatus (Machine Status)

• MIE: 分别用于打开(1)或者关闭(0) M/S/U模式下的全局中断。当trap发生时，hart会自动将MIE设置为0。
• MPIE: 当trap发生时用于保存trap发生之前的MIE值。
• MPP: 当trap发生时用于保存trap发生之前的权限级别值。M/S/U三种模式用两个bit表示。

中断与异常含义

RISC-V Trap处理流程

Trap初始化（设置入口地址等）-> Trap的Top Half（硬件处理过程）-> Trap的Bottom Half（软件逻辑部分）-> 从Trap返回

Top Half（Trap发生时，Hart自动执行流）

• 先把 mstatus 的MIE值复制到MPIE中，清除 mstatus 中的MIE标志位，效果是中断被禁止。（这就是硬件上不支持中断嵌套，但可以手动将中断再次打开实现中断嵌套）
• 设置 mepc,同时PC被设置为 mtvec。（需要注意的是，对于 exception， mepc 指向导致异常的指令；对于 interrupt，它指向被中断的指令的下一条指令。）
• 根据 trap 的种类设置 mcausem，并根据需要为 mtval 设置附加信息。
• 将 trap发生之前的权限模式保存在 mstatus 的 MPP 域中，再把 hart 权限模式更改为M（也就是说无论在任何 Level 下触发 trap, hart首先切换到 Machine 模式）

Bottom Half（软件需要做的事情）

• 保存（save） 当前控制流的上下文信息，是指保存x1~x31寄存器的值。（利用 mscratch）
• 调用C语言的trap handler
• 中断C程序执行完毕之后从trap handler函数返回，mepc的值可能需要调整。
• 恢复 （restore）上下文的信息。
• 执行 MRET指令返回到trap之前的状态。

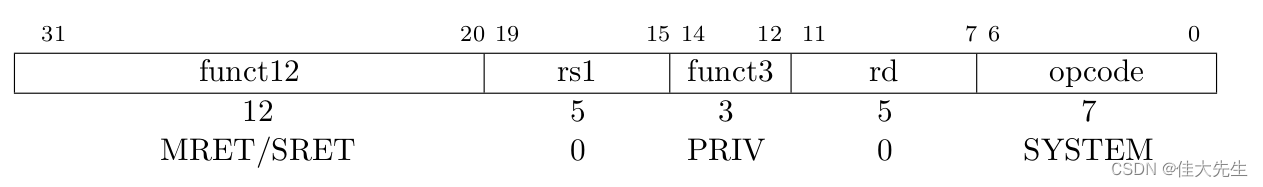

退出 trap：编程调用 MRET 指令

• 针对不同权限级别下有各自退出trap的返回指令xRET (x=M/S/U)
• 以在M模式下指令mret指令为例，会执行开中断（mstatus.MIE = mstatus.MPIE; mstatus.MPIE = 1），然后返回进入trap之前的指令，如果是中断的话返回进入trap之前的下一条指令。（pc = mepc）

portASM.S
/*-----------------------------------------------------------*/

.section .text.freertos_risc_v_trap_handler
.align 8
freertos_risc_v_trap_handler:
    portcontextSAVE_CONTEXT_INTERNAL

    csrr a0, mcause
    csrr a1, mepc

    bge a0, x0, synchronous_exception

asynchronous_interrupt:
    store_x a1, 0( sp )                 /* Asynchronous interrupt so save unmodified exception return address. */
    load_x sp, xISRStackTop             /* Switch to ISR stack. */
    j handle_interrupt

synchronous_exception:
    addi a1, a1, 4                      /* Synchronous so update exception return address to the instruction after the instruction that generated the exeption. */
    store_x a1, 0( sp )                 /* Save updated exception return address. */
    load_x sp, xISRStackTop             /* Switch to ISR stack. */
    j handle_exception

handle_interrupt:
#if( portasmHAS_MTIME != 0 )

    test_if_mtimer:                     /* If there is a CLINT then the mtimer is used to generate the tick interrupt. */
        addi t0, x0, 1
        slli t0, t0, __riscv_xlen - 1   /* LSB is already set, shift into MSB.  Shift 31 on 32-bit or 63 on 64-bit cores. */
        addi t1, t0, 7                  /* 0x8000[]0007 == machine timer interrupt. */
        bne a0, t1, application_interrupt_handler

        portUPDATE_MTIMER_COMPARE_REGISTER
        call xTaskIncrementTick
        beqz a0, processed_source       /* Don't switch context if incrementing tick didn't unblock a task. */
        call vTaskSwitchContext
        j processed_source

#endif /* portasmHAS_MTIME */

application_interrupt_handler:
    call freertos_risc_v_application_interrupt_handler
    j processed_source

handle_exception:
    /* a0 contains mcause. */
    li t0, 11                                   /* 11 == environment call. */
    bne a0, t0, application_exception_handler   /* Not an M environment call, so some other exception. */
    call vTaskSwitchContext
    j processed_source

application_exception_handler:
    call freertos_risc_v_application_exception_handler
    j processed_source                  /* No other exceptions handled yet. */

processed_source:
    portcontextRESTORE_CONTEXT
/*-----------------------------------------------------------*/
