• 数据结构-图详解（最小生成树 Kruskal、 Prim算法-C++）

    图基本概念与基本遍历

    文章目录

    1.生成树

    生成树定义：

    无向图中一个连通图的最小连通子图称为生成树。（用最少的边把所有顶点连接起来）。n个顶点的连通图的生成树有n-1条边。

    路径长度：对于不带权图为路径的边个数。带权图为路径所有边权值的和

    最小生成树：所有生成树中，路径长度最小的生成树。

    所以生成树一定是连通图。这个定义是在无向图的基础上开展的。

    连通图：无向图中，若顶点A、B存在路径，称为A、B连通。若图中的任意两点都是连通的，则称此图为连通图。

    2. 构造最小生成树

    若连通图由n个顶点组成，则其生成树必含n个顶点和n-1条边。因此构造最小生成树的准则有三条：

    1. 只能使用图中的权值最小的边来构造最小生成树
    2. 只能使用恰好n-1条边来连接图中的n个顶点
    3. 选用的n-1条边不能构成回路

    构造最小生成树的方法：Kruskal算法和Prim算法。这两个算法都采用了逐步求解的贪心策略。

    Kruskal算法

    克鲁斯卡尔算法查找最小生成树的方法是：将连通网中所有的边按照权值大小做升序排序，从权值最小的边开始选择，只要此边不和已选择的边一起构成环路，就可以选择它组成最小生成树。对于 N 个顶点的连通网，挑选出 N-1 条符合条件的边，这些边组成的生成树就是最小生成树。

    判断图是否产生闭环，可以采用并查集的方式。如果这个边的顶点在并查集中，则说明如果添加这条边的话就构成环。

    参考文章及算法流程

    这里权值从小到大排序使用C++优先级队列完成。默认大顶堆，我们这里要使用小顶堆。

    测试图如下图：
    在这里插入图片描述

    引入之前博客介绍的并查集：

    #pragma once

#pragma once

#include
#include
#include

using namespace std;

class UnionFindSet {
private:
	vector<int>ufs;
public:
	UnionFindSet(size_t size) {
		ufs.resize(size, -1);//初始化并查集
	}

	//x1和x2所在的两个集合合并
	void Unoin(int x, int y) {
		assert(x < ufs.size() && y < ufs.size());
		//找到两个集合的根节点
		int root1 = FindRoot(x);
		int root2 = FindRoot(y);
		//本身在一个集合中，不需要合并
		if (root1 != root2) {
			ufs[root1] += ufs[root2];
			ufs[root2] = root1;
		}
	}

	//找到某个集合的根节点
	int FindRoot(int x) {
		assert(x < ufs.size());
		int root = x;
		while (ufs[root] >= 0) {
			root = ufs[root];
		}

		//把这个节点，这个节点到根节点路径上的所有节点插入到根节点上
		while (ufs[x] >= 0) {
			int parent = ufs[x];
			ufs[x] = root;
			x = parent;
		}

		return root;
	}

	size_t Size() {//返回并查集中集合的个数
		int ret = 0;
		for (int i = 0; i < ufs.size(); i++) {
			if (ufs[i] < 0) {
				ret++;
			}
		}
		return ret;
	}

	//判断两个点是不是在一个并查集上
	bool InSet(int left, int right) {
		return FindRoot(left) == FindRoot(right);
	}
};

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    #include
#include
#include

#include"UnionFindSet.h"

//v:顶点 w:权值 max_w:最大权值 Direction:判断图是有向图还是无向图
namespace matrix {
	//邻接矩阵保存边关系
	template<class v, class w, w max_w = INT_MAX, bool Direction = false>
	class Graph {
		typedef Graph<v, w, max_w, Direction>Self;
	private:
		std::vector<v>_vertexs;//顶点集合
		std::map<v, int>_indexMap;//顶点与下标的映射
		std::vector<std::vector<w>>_matrix;//邻接矩阵
		//获取顶点下标
		size_t GetPointIndex(const v& point) {
			auto ptr = _indexMap.find(point);
			if (ptr != _indexMap.end()) {
				return ptr->second;
			}
			else {
				throw std::invalid_argument("顶点不存在");
				return -1;
			}
		}
	public:
		//图的创建
		Graph() = default;
		Graph(std::vector<v>& points) {
			_vertexs.resize(points.size());
			for (size_t i = 0; i < points.size(); i++) {
				_vertexs[i] = points[i];
				_indexMap[points[i]] = i;
			}

			_matrix.resize(points.size());
			//邻接矩阵
			for (int i = 0; i < _matrix.size(); i++) {
				_matrix[i].resize(points.size(), max_w);
			}
		}

		//添加边关系，输入两个点，以及这两个点连线边的权值。
	private:
		void _AddEdge(size_t posSrc, size_t posDst, const w& weight) {
			//区分有向图与无向图
			_matrix[posSrc][posDst] = weight;
			if (Direction == false) {
				//无向图，添加两条边关系
				_matrix[posDst][posSrc] = weight;
			}
		}
	public:
		void AddEdge(const v& src, const v& dst, const w& weight) {
			size_t posSrc = GetPointIndex(src);
			size_t posDst = GetPointIndex(dst);
			_AddEdge(posSrc, posDst, weight);
		}
	public:
		struct Edge {
			size_t posSrc;
			size_t posDst;
			w weight;
			Edge(size_t _posSrc, size_t _posDst, const w& _weight)
				:posSrc(_posSrc), posDst(_posDst), weight(_weight)
			{}
		};
		struct rules {
			bool operator()(const Edge& left, const Edge& right) {
				return left.weight > right.weight;//从小到大
			}
		};
		//最小生成树，返回最小生成树权值，传入一个图，这个参数是输入输出参数，函数结束后，minTree是图的最小生成树
		w Kruskal(Self& minTree) {
			size_t size = _vertexs.size();
			//初始化minTree
			minTree._vertexs = _vertexs;
			minTree._indexMap = _indexMap;
			minTree._matrix.resize(size);
			for (int i = 0; i < size; i++) {
				minTree._matrix[i].resize(size, max_w);
			}
			std::priority_queue<Edge, std::vector<Edge>,rules> MinQueue;//从小到大
			//将所有的边添加到优先级队列中
			for (int i = 0; i < size; i++) {
				//因为最小生成树只在无向图中成立，所以只要遍历邻接矩阵一半即可
				for (size_t j = 0; j < i; j++) {
					if (_matrix[i][j] != max_w) {
						MinQueue.push(Edge(i, j, _matrix[i][j]));
					}
				}
			}

			//选出n-1条边
			int dstSize = 0;
			w totalW = w();//总共的权值
			//创建并查集来标记是否成环,大小为图顶点个数。
			UnionFindSet ufs(size);
			while (!MinQueue.empty()) {
				Edge minEdge = MinQueue.top();
				MinQueue.pop();
				//判断这条边顶点是否在并查集中，在并查集中构成环，不符合最小生成树定义。
				if (!ufs.InSet(minEdge.posSrc, minEdge.posDst)) {
					//打印选的边测试
					std::cout << _vertexs[minEdge.posSrc] << "->" << _vertexs[minEdge.posDst] << "权值:" << minEdge.weight << std::endl;
					minTree._AddEdge(minEdge.posSrc, minEdge.posDst, minEdge.weight);
					ufs.Unoin(minEdge.posSrc, minEdge.posDst);
					dstSize++;
					totalW += minEdge.weight;
				}
			}
			if (dstSize == size - 1) {
				//找到最小生成树
				return totalW;
			}
			else {
				//没找到最小生成树，返回权值的默认值,如果权值是整数则返回0
				return w();
			}
		}
		void Print() {
			//打印顶点对应坐标
			for (size_t i = 0; i < _vertexs.size(); i++) {
				std::cout << "[" << i << "]" << "->" << _vertexs[i] << std::endl;
				std::cout << std::endl;
			}

			//打印边
			std::cout << "  ";
			for (int i = 0; i < _vertexs.size(); i++) {
				std::cout << _vertexs[i] << " ";
			}
			std::cout << std::endl;

			//打印矩阵
			for (size_t i = 0; i < _matrix.size(); i++) {
				std::cout << _vertexs[i] << " ";
				for (size_t j = 0; j < _matrix[i].size(); j++) {
					if (_matrix[i][j] == max_w) {
						std::cout << "*" << " ";
					}
					else {
						std::cout << _matrix[i][j] << " ";
					}
				}
				std::cout << std::endl;
			}
		}
	};
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137
    • 138
    • 139
    • 140
    • 141
    • 142
    • 143
    • 144
    • 145
    • 146
    • 147
    • 148
    • 149
    • 150
    • 151
    • 152

    测试代码：

    void TestGraphMinTree()
{
	std::vector<char>vet{ 'a','b','c','d','e','f','g','h','i' };
	matrix::Graph<char, int> g(vet);
	g.AddEdge('a', 'b', 4);
	g.AddEdge('a', 'h', 8);
	//g.AddEdge('a', 'h', 9);
	g.AddEdge('b', 'c', 8);
	g.AddEdge('b', 'h', 11);
	g.AddEdge('c', 'i', 2);
	g.AddEdge('c', 'f', 4);
	g.AddEdge('c', 'd', 7);
	g.AddEdge('d', 'f', 14);
	g.AddEdge('d', 'e', 9);
	g.AddEdge('e', 'f', 10);
	g.AddEdge('f', 'g', 2);
	g.AddEdge('g', 'h', 1);
	g.AddEdge('g', 'i', 6);
	g.AddEdge('h', 'i', 7);
	matrix::Graph<char, int> kminTree;
	std::cout << "Kruskal:" << g.Kruskal(kminTree) << std::endl;
	kminTree.Print();
}
int main() {
	TestGraphMinTree();
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26

    在这里插入图片描述

    Prim算法

    与Kruskal算法类似，Prim算法也是通用最小生成树算法的一个特例。
    Prim算法的工作原理与Dijkstra最短路径算法类似，也是使用局部贪心。

    Prim算法：
    开始指出一个起点，从起点开始找最小生成树。Prim算法将所有顶点分成两部分：已经选入的点，未选入的点。算法思路是从未选入部分顶点中选出一个点，再从选入的点中选择一个。这两个点的关系是：直接相连构成边，且这条边是所有选择中权值最小的。将选则的点添加到已经选择部分顶点集合中。

    eg：
    在这里插入图片描述
    设起点从a开始。

    开始将顶点分成两部分X、Y
    X={a} Y={b，c，d，e，f，g，h，i}

    X集合中选一个点a
    Y中选一个点，两个点要直接相连。Y中只能选b、h。又要选权值最小的边，所以这个点只能选择b

    此后
    X={a，b}
    Y={c，d，e，f，g，h，i}
    在这里插入图片描述
    特殊：如果权值相同任意选择点即可。
    后序重复这个过程即可，第二步选择的顶点组入下：

    X=a Y=h 权值：8
    或者
    X=b Y=c 权值：8
    这两个条权值相同，任意选择即可。
    在这里插入图片描述

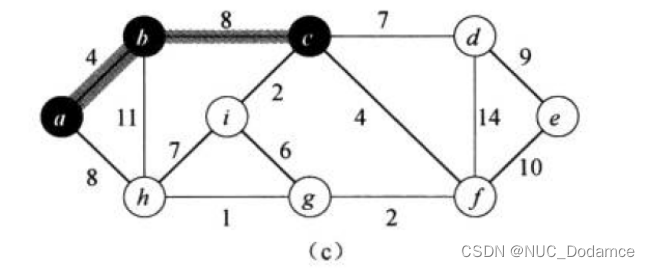

    此时X={a，b，c} Y={d，e，f，g，h，i}

    知道把Y集合所有点选择完毕即可。这样就可以避免选择成环。不需要并查集来判断成环。

    但是：
    这里处理时使用优先级队列，因为优先级队列开始时把顶点周围的所有边添加进去，而优先级队列又不支持指定删除元素。所以当优先级队列弹出最小权值边的时候，还需要判断这条边的两个顶点是不是在同一个集合X中，如果在集合X，说明这条边构成环。

    namespace matrix {
	//邻接矩阵保存边关系
	template<class v, class w, w max_w = INT_MAX, bool Direction = false>
	class Graph {
		typedef Graph<v, w, max_w, Direction>Self;
	private:
		std::vector<v>_vertexs;//顶点集合
		std::map<v, int>_indexMap;//顶点与下标的映射
		std::vector<std::vector<w>>_matrix;//邻接矩阵
		//获取顶点下标
		size_t GetPointIndex(const v& point) {
			auto ptr = _indexMap.find(point);
			if (ptr != _indexMap.end()) {
				return ptr->second;
			}
			else {
				throw std::invalid_argument("顶点不存在");
				return -1;
			}
		}
	public:
		//图的创建
		Graph() = default;
		Graph(std::vector<v>& points) {
			_vertexs.resize(points.size());
			for (size_t i = 0; i < points.size(); i++) {
				_vertexs[i] = points[i];
				_indexMap[points[i]] = i;
			}

			_matrix.resize(points.size());
			//邻接矩阵
			for (int i = 0; i < _matrix.size(); i++) {
				_matrix[i].resize(points.size(), max_w);
			}
		}

		//添加边关系，输入两个点，以及这两个点连线边的权值。
	private:
		void _AddEdge(size_t posSrc, size_t posDst, const w& weight) {
			//区分有向图与无向图
			_matrix[posSrc][posDst] = weight;
			if (Direction == false) {
				//无向图，添加两条边关系
				_matrix[posDst][posSrc] = weight;
			}
		}
	public:
		void AddEdge(const v& src, const v& dst, const w& weight) {
			size_t posSrc = GetPointIndex(src);
			size_t posDst = GetPointIndex(dst);
			_AddEdge(posSrc, posDst, weight);
		}
	public:
		struct Edge {
			size_t posSrc;
			size_t posDst;
			w weight;
			Edge(size_t _posSrc, size_t _posDst, const w& _weight)
				:posSrc(_posSrc), posDst(_posDst), weight(_weight)
			{}
		};
		struct rules {
			bool operator()(const Edge& left, const Edge& right) {
				return left.weight > right.weight;//从小到大
			}
		};

		//最小生成树，返回最小生成树权值，传入一个图，这个参数是输入输出参数，函数结束后，minTree是图的最小生成树
		//Src:Prim算法传入的起始点
		w Prim(Self& minTree, const v& Src) {
			size_t posSrc = GetPointIndex(Src);
			//初始化minTree
			size_t size = _vertexs.size();
			minTree._vertexs = _vertexs;
			minTree._indexMap = _indexMap;
			minTree._matrix.resize(size);
			for (size_t i = 0; i < size; i++) {
				minTree._matrix[i].resize(size, max_w);
			}
			std::vector<bool>X(size,false);//已经加入的顶点的集合
			std::vector<bool>Y(size, true);//未加入的顶点的集合
			X[posSrc] = true; Y[posSrc] = false;

			//从两个集合中选择两个点，构成权值最小的边
			std::priority_queue<Edge, std::vector<Edge>, rules> minQueue;
			//将这个顶点连接的边入队列
			for (size_t i = 0; i < size; i++) {
				if (_matrix[posSrc][i] != max_w) {
					minQueue.push(Edge(posSrc, i, _matrix[posSrc][i]));
				}
			}

			//选择权值最小的边，添加到最小生成树
			size_t edgeSize = 0;
			w weight = w();
			while (!minQueue.empty()) {
				Edge minEdge = minQueue.top();
				minQueue.pop();

				//如果这条边的两个顶点在一个集合X中,说明构成环
				if (X[minEdge.posDst]) {
					//构成环
					continue;
				}

				std::cout << _vertexs[minEdge.posSrc] << "->" << _vertexs[minEdge.posDst] << "权值:" << minEdge.weight << endl;

				minTree._AddEdge(minEdge.posSrc, minEdge.posDst, minEdge.weight);
				X[minEdge.posDst] = true;
				Y[minEdge.posDst] = false;
				edgeSize++;
				weight += minEdge.weight;
				//size个点，选size-1条边就可以结束循环了
				if (edgeSize == size - 1) {
					break;
				}
				//posSrc---posDst，把posDst点所有边（除了posSrc---posDst）加入优先级队列
				//所以posDst的另一个点不在集合X即可。
				for (size_t i = 0; i < size; i++) {
					if (_matrix[minEdge.posDst][i] != max_w && X[i] == false) {
						minQueue.push(Edge(minEdge.posDst, i, _matrix[minEdge.posDst][i]));
					}
				}
			}
			if (edgeSize == size - 1) {
				return weight;
			}
			else {
				return w();
			}
		}
		void Print() {
			//打印顶点对应坐标
			for (size_t i = 0; i < _vertexs.size(); i++) {
				std::cout << "[" << i << "]" << "->" << _vertexs[i] << std::endl;
				std::cout << std::endl;
			}

			//打印边
			std::cout << "  ";
			for (int i = 0; i < _vertexs.size(); i++) {
				std::cout << _vertexs[i] << " ";
			}
			std::cout << std::endl;

			//打印矩阵
			for (size_t i = 0; i < _matrix.size(); i++) {
				std::cout << _vertexs[i] << " ";
				for (size_t j = 0; j < _matrix[i].size(); j++) {
					if (_matrix[i][j] == max_w) {
						std::cout << "*" << " ";
					}
					else {
						std::cout << _matrix[i][j] << " ";
					}
				}
				std::cout << std::endl;
			}
		}
	};
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91
    • 92
    • 93
    • 94
    • 95
    • 96
    • 97
    • 98
    • 99
    • 100
    • 101
    • 102
    • 103
    • 104
    • 105
    • 106
    • 107
    • 108
    • 109
    • 110
    • 111
    • 112
    • 113
    • 114
    • 115
    • 116
    • 117
    • 118
    • 119
    • 120
    • 121
    • 122
    • 123
    • 124
    • 125
    • 126
    • 127
    • 128
    • 129
    • 130
    • 131
    • 132
    • 133
    • 134
    • 135
    • 136
    • 137
    • 138
    • 139
    • 140
    • 141
    • 142
    • 143
    • 144
    • 145
    • 146
    • 147
    • 148
    • 149
    • 150
    • 151
    • 152
    • 153
    • 154
    • 155
    • 156
    • 157
    • 158
    • 159
    • 160
    • 161
    • 162

    测试代码

    void TestGraphMinTree()
{
	std::vector<char>vet{ 'a','b','c','d','e','f','g','h','i' };
	matrix::Graph<char, int> g(vet);
	g.AddEdge('a', 'b', 4);
	g.AddEdge('a', 'h', 8);
	//g.AddEdge('a', 'h', 9);
	g.AddEdge('b', 'c', 8);
	g.AddEdge('b', 'h', 11);
	g.AddEdge('c', 'i', 2);
	g.AddEdge('c', 'f', 4);
	g.AddEdge('c', 'd', 7);
	g.AddEdge('d', 'f', 14);
	g.AddEdge('d', 'e', 9);
	g.AddEdge('e', 'f', 10);
	g.AddEdge('f', 'g', 2);
	g.AddEdge('g', 'h', 1);
	g.AddEdge('g', 'i', 6);
	g.AddEdge('h', 'i', 7);
	/*matrix::Graph kminTree;
	std::cout << "Kruskal:" << g.Kruskal(kminTree) << std::endl;*/
	matrix::Graph<char, int> primTree;
	std::cout << "Prim:" << g.Prim(primTree,'a') << std::endl;
	primTree.Print();
}
int main() {
	TestGraphMinTree();
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28

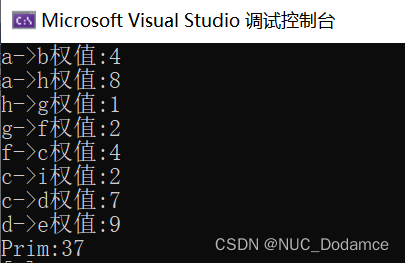

    在这里插入图片描述
    在这里插入图片描述
    最后找到的最小生成树为：
    在这里插入图片描述

  • 相关阅读:
    4.5 - 树与二叉树 4.6 - 二叉树遍历
    SpringBoot整合kafka消费者注解详解
    聚观早报 | SpaceX 再获 2.5 亿美元融资；Meta推迟决定实习生转正
    nvm多node版本windows版安装与使用（踩坑记）
    黑马点评环境搭建导入
    RHEL 6入门之使用 ntsysv 、chkconfig 管理服务
    python tkinter Text文本框显示行数且同步滚动
    【Oracle】调用HTTP接口
    代码随想录算法训练营Day50 | 动态规划(11/17) LeetCode 123.买卖股票的最佳时机III 188.买卖股票的最佳时机IV
    Linux系统使用命令来查看本地端口的使用情况
  • 原文地址：https://blog.csdn.net/dodamce/article/details/125789790
