• RabbitMQ—六种模型与Exchange类型

    RabbitMQ六大模型官网:RabbitMQ Tutorials — RabbitMQ

    其中Publish/Subscribe， Routing，Topics模型用到了Exchange交换器，交换器分别三种类型，这里会一起讲述。但是没有用到交换器的模型不代表它们没有交换器，它们只是使用了默认的交换器类型Direct。没有指定交换机但是一定会存在一个默认的交换机。

    一、简单模型(基本消息模型)

    在上图的模型中，有以下概念：
    P：生产者，也就是要发送消息的程序。
    C：消费者：消息的接收者，会一直等待消息到来。
    queue：消息队列，图中红色部分。类似一个邮箱，可以缓存消息；生产者向其中投递消息，消费者从其中取出消息。

    二、Work queues工作队列模型

     Work Queues 与入门程序的 简单模式 相比，多了一个或一些消费端，多个消费端共同消费同一个队列中的消息。
    应用场景：对于 任务过重或任务较多情况使用工作队列可以提高任务处理的速度。workqueue常用于避免消息堆积问题。

    当有多个消费者时，我们的消息会被哪个消费者消费呢，我们又该如何均衡消费者消费信息的多少呢?
    主要有两种模式：
    1、轮询模式的分发：一个消费者一条，按均分配；
    2、公平分发：根据消费者的消费能力进行公平分发，处理快的处理的多，处理慢的处理的少；按劳分配；

    三、Publish/Subscribe发布与订阅--Fanout（广播)

    在订阅模型中，相比于前面两种模式，多了一个exchange角色，而且过程略有变化：

    • 1） 可以有多个消费者

    • 2） 每个消费者有自己的queue（队列）

    • 3） 每个队列都要绑定到Exchange（交换机）

    • 4） 生产者发送的消息，只能发送到交换机，交换机来决定要发给哪个队列，生产者无法决定。

    • 5） 交换机把消息发送给绑定过的所有队列

    • 6） 队列的消费者都能拿到消息。实现一条消息被多个消费者消费

           注意：交换机只能转发消息不能存储消息

    Exchange：交换机，图中的X。一方面，接收生产者发送的消息。另一方面，知道如何处理消息，例如递交给某个特别队列、递交给所有队列、或是将消息丢弃。到底如何操作，取决于Exchange的类型。


    Exchange有常见以下3种类型：
    Fanout：广播，将消息交给所有绑定到交换机的队列。
    Direct：定向，把消息交给符合指定routing key 的队列。
    Topic：通配符，把消息交给符合routing pattern（路由模式） 的队列。
    ！注意：Exchange（交换机）只负责转发消息，不具备存储消息的能力，因此如果没有任何队列与Exchange绑定，或者没有符合路由规则的队列，那么消息会丢失！


    四、Routing路由模式--Direct(路由)

    Direct模式是fanout模式上的一种叠加，增加了路由RoutingKey的模式。

    P：生产者，向Exchange发送消息，发送消息时，会指定一个routing key。

    X：Exchange（交换机），接收生产者的消息，然后把消息递交给 与routing key完全匹配的队列

    C1：消费者，其所在队列指定了需要routing key 为 error 的消息

    C2：消费者，其所在队列指定了需要routing key 为 info、error、warning 的消息

    五、Topics通配符模式--Topic(通配符)

    Topic 类型与 Direct 相比，都是可以根据 RoutingKey 把消息路由到不同的队列。只不过 Topic 类型Exchange 可以让队列在绑定 Routing key 的时候使用通配符！

    Routingkey 一般都是有一个或多个单词组成，多个单词之间以”.”分割，例如： item.insert
    通配符规则：
    1.# ：匹配一个或多个词(包括0）
    2.* ：匹配不多不少恰好1个词(词的长度可以为0)
    举例：
    item.# ：能够匹配 item.insert.abc 或者 item.insert或者item
    item.* ：只能匹配 item.insert


    *代表一个目录名的单词长度可以为0~n，而#代表的是多级目录0~n

    代码部分

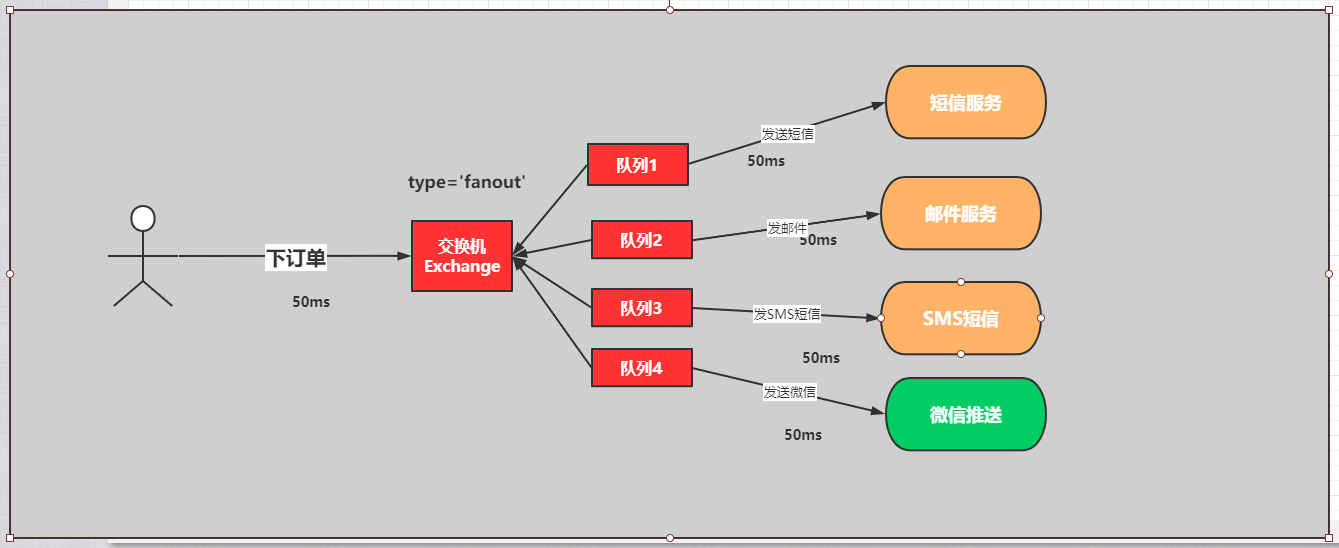

    一、SpringBoot案例——fanout模式

    1.导入依赖

    1. <dependency>
    2.     <groupId>org.springframework.boot</groupId>
    3.     <artifactId>spring-boot-starter-amqp</artifactId>
    4. </dependency>
    5. <dependency>
    6.     <groupId>org.springframework.boot</groupId>
    7.     <artifactId>spring-boot-starter-web</artifactId>
    8. </dependency>

    2.在application.yml进行配置

    1. # 服务端口
    2. server:
    3.   port: 8080
    4. # 配置rabbitmq服务
    5. spring:
    6.   rabbitmq:
    7.     username: admin
    8.     password: admin
    9.     virtual-host: /
    10.     host: 192.168.10.128
    11.     port: 5672

    3.编写配置类，声明队列和交换机，并且绑定

    1. import org.springframework.amqp.core.*;
    2. import org.springframework.context.annotation.Bean;
    3. import org.springframework.context.annotation.Configuration;
    4.
    5. @Configuration
    6. public class RabbitmqConfig {
    7.     //声明队列
    8.     @Bean
    9.     public Queue emailQueue() {
    10.         // durable:是否持久化,默认是false,持久化队列：会被存储在磁盘上，当消息代理重启时仍然存在，暂存队列：当前连接有效
    11.         // exclusive:默认也是false，只能被当前创建的连接使用，而且当连接关闭后队列即被删除。此参考优先级高于durable
    12.         // autoDelete:是否自动删除，当没有生产者或者消费者使用此队列，该队列会自动删除。
    13.         //   return new Queue("TestDirectQueue",true,true,false);
    14.         //一般设置一下队列的持久化就好,其余两个就是默认false
    15.         return new Queue("email.fanout.queue", true);
    16.     }
    17.     @Bean
    18.     public Queue smsQueue() {
    19.         // durable:是否持久化,默认是false,持久化队列：会被存储在磁盘上，当消息代理重启时仍然存在，暂存队列：当前连接有效
    20.         // exclusive:默认也是false，只能被当前创建的连接使用，而且当连接关闭后队列即被删除。此参考优先级高于durable
    21.         // autoDelete:是否自动删除，当没有生产者或者消费者使用此队列，该队列会自动删除。
    22.         //   return new Queue("TestDirectQueue",true,true,false);
    23.         //一般设置一下队列的持久化就好,其余两个就是默认false
    24.         return new Queue("sms.fanout.queue", true);
    25.     }
    26.     @Bean
    27.     public Queue weixinQueue() {
    28.         // durable:是否持久化,默认是false,持久化队列：会被存储在磁盘上，当消息代理重启时仍然存在，暂存队列：当前连接有效
    29.         // exclusive:默认也是false，只能被当前创建的连接使用，而且当连接关闭后队列即被删除。此参考优先级高于durable
    30.         // autoDelete:是否自动删除，当没有生产者或者消费者使用此队列，该队列会自动删除。
    31.         //   return new Queue("TestDirectQueue",true,true,false);
    32.         //一般设置一下队列的持久化就好,其余两个就是默认false
    33.         return new Queue("weixin.fanout.queue", true);
    34.     }
    35.     //声明注册fanout模式的交换机
    36.     @Bean
    37.     public FanoutExchange fanoutOrderExchange() {
    38.         return new FanoutExchange("fanout_order_exchange", true, false);
    39.     }
    40.
    41.
    42.     //绑定  将队列和交换机绑定
    43.     @Bean
    44.     public Binding weixinBinging() {
    45.         return BindingBuilder.bind(weixinQueue()).to(fanoutOrderExchange());
    46.     }
    47.     @Bean
    48.     public Binding smsBinding() {
    49.         return BindingBuilder.bind(smsQueue()).to(fanoutOrderExchange());
    50.     }
    51.     @Bean
    52.     public Binding emailBinding() {
    53.         return BindingBuilder.bind(emailQueue()).to(fanoutOrderExchange());
    54.     }
    55. }

    4.生产者实现Producer

    1. import org.springframework.amqp.rabbit.core.RabbitTemplate;
    2. import org.springframework.stereotype.Service;
    3. import javax.annotation.Resource;
    4. import java.util.UUID;
    5.
    6. @Service
    7. public class OrderService {
    8.     @Resource
    9.     private RabbitTemplate rabbitTemplate;
    10.     // 1: 定义交换机
    11.     private String exchangeName = "fanout_order_exchange";
    12.     // 2: 路由key
    13.     private String routeKey = "";
    14.     public void makeOrder(String userId, String productId, int num) {
    15.         // 1： 模拟用户下单
    16.         String orderNumer = UUID.randomUUID().toString();
    17.         // 2: 根据商品id productId 去查询商品的库存
    18.         // int numstore = productSerivce.getProductNum(productId);
    19.         // 3:判断库存是否充足
    20.         // if(num >  numstore ){ return  "商品库存不足..."; }
    21.         // 4: 下单逻辑
    22.         // orderService.saveOrder(order);
    23.         // 5: 下单成功要扣减库存
    24.         // 6: 下单完成以后
    25.         System.out.println("用户 " + userId + ",订单编号是：" + orderNumer);
    26.         // 发送订单信息给RabbitMQ fanout
    27.         rabbitTemplate.convertAndSend(exchangeName, routeKey, orderNumer);
    28.     }
    29. }

    5.消费者，创建新的项目，导入依赖和编写yaml ，yaml里面修改端口号，避免端口冲突

    1. # 服务端口
    2. server:
    3.   port: 8081
    4. # 配置rabbitmq服务
    5. spring:
    6.   rabbitmq:
    7.     username: admin
    8.     password: admin
    9.     virtual-host: /
    10.     host: 192.168.10.128
    11.     port: 5672
    1. //@RabbitListener 指定⽬标⽅法来作为消费消息的⽅法，通过注解参数指定所监听的队列或者Binding
    2. //@RabbitListener 可以标注在类上面，需配合 @RabbitHandler 注解一起使用
    3. //@RabbitListener 标注在类上面表示当有收到消息的时候，就交给 @RabbitHandler 的方法处理，根据接受的参数类型进入具体的方法中。
    4. @RabbitListener(queues = {"sms.fanout.queue"})
    5. @Service
    6. public class SMSConsumer {
    7.     @RabbitHandler
    8.     public  void receiveMessage(String message){
    9.         System.out.println("SMS接收到了————订单信息"+message);
    10.     }
    11. }
    1. @RabbitListener(queues = {"email.fanout.queue"})
    2. @Service
    3. public class EmailConsumer {
    4.     @RabbitHandler
    5.     public  void receiveMessage(String message){
    6.         System.out.println("Email接收到了————订单信息"+message);
    7.     }
    8. }

    1. @RabbitListener(queues = {"weixin.fanout.queue"})
    2. @Service
    3. public class WeixinConsumer {
    4.     @RabbitHandler
    5.     public  void receiveMessage(String message){
    6.         System.out.println("Weixin接收到了————订单信息"+message);
    7.     }
    8. }

    运行



    二、SpringBoot案例——direct模式

    Direct模式是fanout模式上的一种叠加，增加了路由RoutingKey的模式。

    因此最主要的区别还是在交换机配置这里

    1. import org.springframework.amqp.core.*;
    2. import org.springframework.context.annotation.Bean;
    3. import org.springframework.context.annotation.Configuration;
    4.
    5. @Configuration
    6. public class RabbitmqConfig {
    7.     //声明队列
    8.     @Bean
    9.     public Queue emailQueue() {
    10.         // durable:是否持久化,默认是false,持久化队列：会被存储在磁盘上，当消息代理重启时仍然存在，暂存队列：当前连接有效
    11.         // exclusive:默认也是false，只能被当前创建的连接使用，而且当连接关闭后队列即被删除。此参考优先级高于durable
    12.         // autoDelete:是否自动删除，当没有生产者或者消费者使用此队列，该队列会自动删除。
    13.         //   return new Queue("TestDirectQueue",true,true,false);
    14.         //一般设置一下队列的持久化就好,其余两个就是默认false
    15.         return new Queue("email.direct.queue", true);
    16.     }
    17.     @Bean
    18.     public Queue smsQueue() {
    19.
    20.         return new Queue("sms.direct.queue", true);
    21.     }
    22.     @Bean
    23.     public Queue weixinQueue() {
    24.
    25.         return new Queue("weixin.direct.queue", true);
    26.     }
    27.     //声明注册direct模式的交换机  这里是区别
    28.     @Bean
    29.     public DirectExchange directOrderExchange() {
    30.         return new DirectExchange("direct_order_exchange", true, false);
    31.     }
    32.
    33.
    34.     //绑定  将队列和交换机绑定, 并设置路由key
    35.     @Bean
    36.     public Binding weixinBinging() {
    37.         return BindingBuilder.bind(weixinQueue()).to(directOrderExchange()).with("weixin");
    38.     }
    39.     @Bean
    40.     public Binding smsBinding() {
    41.         return BindingBuilder.bind(smsQueue()).to(directOrderExchange()).with("sms");
    42.     }
    43.     @Bean
    44.     public Binding emailBinding() {
    45.         return BindingBuilder.bind(emailQueue()).to(directOrderExchange()).with("email");
    46.     }
    47. }

    有个问题:交换机和队列的声明，绑定关系，在开发中是应该绑定在消费者中还是生产者中呢？

    个人想法：应该绑定在消费者中，因为生产者是发送消息的，生产者如果先启动，如果消费者在生产者没有启动的时候，启动会没有消息，发生错误，而消费者是直接与消息打交道的，消费者可以先启动直接等待接收消息就可以了。但是也有人觉得生产者是需要先启动的，直接在生产者里面配置就可以了。所以两边都有歧义，自行考虑

    三、SpringBoot案例——topic模式

    routing key模糊查询

    1. import org.springframework.amqp.core.Binding;
    2. import org.springframework.amqp.core.BindingBuilder;
    3. import org.springframework.amqp.core.TopicExchange;
    4. import org.springframework.amqp.core.Queue;
    5. import org.springframework.context.annotation.Bean;
    6. import org.springframework.context.annotation.Configuration;
    7.
    8. @Configuration
    9. public class TopicEx {
    10.     //声明队列
    11.     @Bean
    12.     public Queue emailQueue() {
    13.         // durable:是否持久化,默认是false,持久化队列：会被存储在磁盘上，当消息代理重启时仍然存在，暂存队列：当前连接有效
    14.         // exclusive:默认也是false，只能被当前创建的连接使用，而且当连接关闭后队列即被删除。此参考优先级高于durable
    15.         // autoDelete:是否自动删除，当没有生产者或者消费者使用此队列，该队列会自动删除。
    16.         //   return new Queue("TestDirectQueue",true,true,false);
    17.         //一般设置一下队列的持久化就好,其余两个就是默认false
    18.         return new Queue("email.topic.queue", true);
    19.     }
    20.     @Bean
    21.     public Queue smsQueue() {
    22.
    23.         return new Queue("sms.topic.queue", true);
    24.     }
    25.     @Bean
    26.     public Queue weixinQueue() {
    27.
    28.         return new Queue("weixin.topic.queue", true);
    29.     }
    30.     //声明注册topic模式的交换机
    31.     @Bean
    32.     public TopicExchange topicOrderExchange() {
    33.         return new TopicExchange("topic_order_exchange", true, false);
    34.     }
    35.
    36.
    37.     //绑定  将队列和交换机绑定
    38.     @Bean
    39.     public Binding weixinBinging() {
    40.         return BindingBuilder.bind(weixinQueue()).to(topicOrderExchange()).with("#.weixin.#");
    41.     }
    42.     @Bean
    43.     public Binding smsBinding() {
    44.         return BindingBuilder.bind(smsQueue()).to(topicOrderExchange()).with("#.sms.#");
    45.     }
    46.     @Bean
    47.     public Binding emailBinding() {
    48.         return BindingBuilder.bind(emailQueue()).to(topicOrderExchange()).with("#.email.#");
    49.     }
    50. }

    除了用配置文件可以声明队列，交换机，绑定，还可以用注解

    1. @RabbitListener(bindings =@QueueBinding(
    2.         // email.fanout.queue 是队列名字，这个名字你可以自定随便定义。
    3.         value = @Queue(value = "sms.topic.queue",autoDelete = "false"),
    4.         // order.fanout 交换机的名字 必须和生产者保持一致
    5.         exchange = @Exchange(value = "topic_order_exchange",
    6.                 // 这里是确定的rabbitmq模式是：fanout 是以广播模式 、 发布订阅模式
    7.                 type = ExchangeTypes.TOPIC),
    8.         //key模糊匹配
    9.         key = "*.sms.#"))

    测试



    可以获取三个队列的消息。



  • 相关阅读:
    干货 | 师兄手把手教你如何踏上科研道路
    聊一聊redis十种数据类型及底层原理
    .NET ORM框架HiSql实战-第一章-集成HiSql
    学习记录683@类别不平衡问题解决的基本策略之再缩放的数学解释
    云原生游戏第 2 讲：OpenKruiseGame 设计理念详解
    seaborn学习1
    【Unity】填坑，Unity接入Epic Online Service上架Epic游戏商城
    jmeter 简单数据写入器 创建文件失败
    NetCore框架WTM的分表分库实现
    磷化铟量子点 InP/ZnS QDs 近红外二区量子点的吸收发射光谱图
  • 原文地址：https://blog.csdn.net/m0_46845579/article/details/125581863
