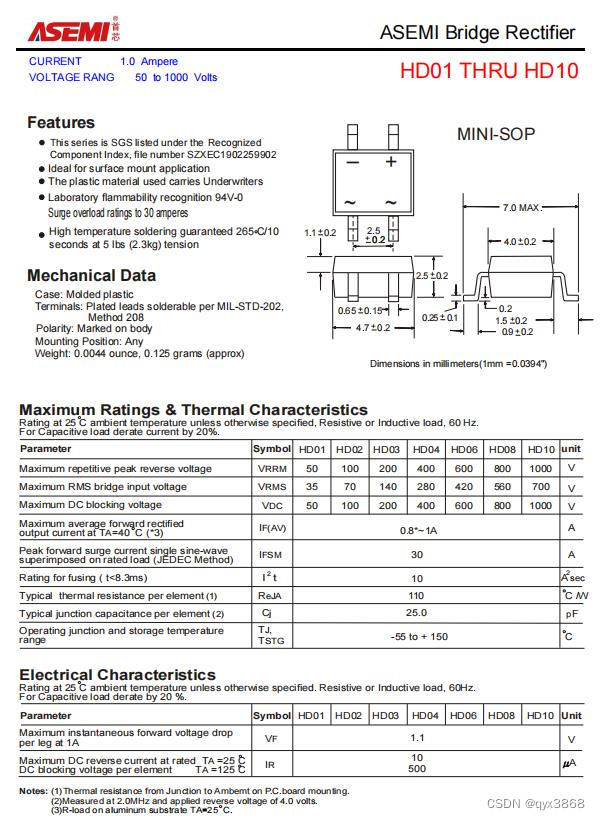

ASEMI整流桥HD06参数，HD06图片，HD06应用

编辑-Z

ASEMI整流桥HD06参数：

型号：HD06

最大重复峰值反向电压（VRRM）：600V

最大RMS电桥输入电压（VRMS）：420V

最大直流阻断电压（VDC）：600V

最大平均正向整流输出电流（IF）：0.8~1A

峰值正向浪涌电流（IFSM）：30A

每个元件的典型热阻（ReJA）：110℃/W

每个元件的典型结电容（Cj）：25pF

工作结和储存温度范围（TJ, TSTG）：-55 to +150℃

最大瞬时正向压降（VF）：1.1V

最大直流反向电流（IR）：10uA



HD06规格封装：

封装：HD-4

总长度：7.0mm

本体长度：4.0mm

引脚长度：1.5mm

宽度：4.7mm

高度：1.1mm

脚间距：2.5mm



HD06特征：

表面贴装应用的理想选择

使用的塑料材料携带保险商

浪涌过载额定值为30安培

高温焊接保证265 ℃/10秒，5磅（2.3千克）张力下的秒数



HD06机械数据：

外壳：模压塑料

端子：根据MIL-STD-202可焊接的电镀引线

极性：标在壳体上

重量：0.0044盎司，0.125克（约）
