NMOS:导通电阻小,发热低,允许通过电流大,型号多,成本低。
常用于正激,反激,推挽,半桥,全桥等拓扑电路。
PMOS:型号少,成本高。
常用于电源开关电路。
极限电压:Vgs,Vds。
驱动电压:Vgs,尽量越大越好,越大导通电阻Rds(on)越小。
栅极导通电压VGS(th):MOS管开启电压。


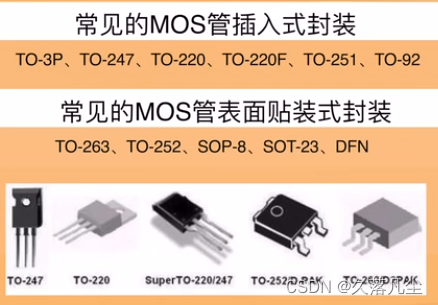

Id要大于尖峰电流。通常,尺寸越大,导通电阻Rds(on)越小,允许的Id越大。

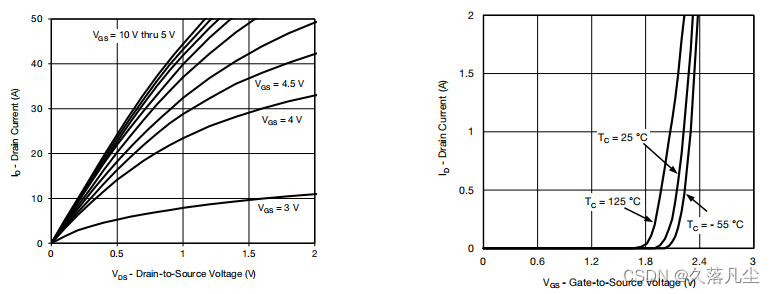

Id还与Vgs,Vds有关。电压越大,电流越大,以SI2323为例(外壳温度Tc,环境温度Ta):


随着MOS管温度的升高,Rds(on)也会变大。MOS管的功率,导通损耗的公式:
Ptron=I2*Rdson。
以SI2323为例:

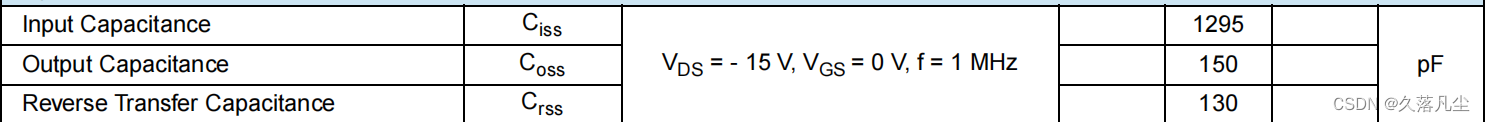

寄生电容越小,开关速率越好。常见有三个,以SI2323为例:

MOS管工作温度,不能大于结温的90%,否则要加散热片。其他还有,外壳温度Tc,环境温度Ta,PCB温度Tpcb。
上面是结温,下面是到引脚温度,以SI2323为例:



型号:SI2323DS-T1;XP162A12A6PR-G;AO3407;ADO4185
