一、MHA概述

1.1 MHA 是什么

• MHA（MasterHigh Availability）是一套优秀的MySQL高可用环境下故障切换和主从复制的软件。
• MHA 的出现就是解决MySQL 单点的问题。
• MySQL故障切换过程中，MHA能做到0-30秒内自动完成故障切换操作。
• MHA能在故障切换的过程中最大程度上保证数据的一致性，以达到真正意义上的高可用。

1.2 MHA 的组成

1）MHA Node（数据节点）
MHA Node 运行在每台 MySQL 服务器上。

2）MHA Manager（管理节点）
MHA Manager 可以单独部署在一台独立的机器上，管理多个 master-slave 集群；也可以部署在一台 slave 节点上。

MHA Manager 会定时探测集群中的 master 节点。当 master 出现故障时，它可以自动将最新数据的 slave 提升为新的 master， 然后将所有其他的 slave 重新指向新的 master。整个故障转移过程对应用程序完全透明。

1.3 MHA 的特点

• 自动故障切换过程中，MHA试图从宕机的主服务器上保存二进制日志，最大程度的保证数据不丢失 ;
• 使用半同步复制，可以大大降低数据丢失的风险，如果只有一个slave已经收到了最新的二进制日志，MHA可以将最新的二进制日志应用于其他所有的slave服务器上，因此可以保证所有节点的数据一致性;
• 目前MHA支持一主多从架构，最少三台服务，即一主两从.

1.4 MHA的工作原理

1、从宕机的 Master 保存二进制日志事件（binlog event）；
2、识别含有最新更新的 Slave；
3、应用差异的中继日志（relay log）到其他 Slave；
4、应用从 Master 保存的二进制日志事件；
5、提升一个 Slave为新的 Master；
6、使其他的 Slave 连接新的 Master 进行复制；

数据流向： 数据先经过master通过manger管理数据分配，然后当主服务器挂了之
后，需要去匹配从服务器最接近主服务器内容的顶上去，通过vip去进行地址漂移，
此时从服务器变成了主服务器，接下来就是主从复制+读写分离原理。
1
2
3

主从转换，数据是怎么进来的呢？？通过vip地址漂移。

MHA使用半同步复制！

二、搭建 MySQL MHA实验

2.1 前提准备

实验思路：
1．MHA架构
1）数据库安装
2）一主两从
3）MHA搭建

2．故障模拟
1）主库失效
2）备选主库成为主库
3）原故障主库恢复重新加入到MHA成为从库

1
2
3
4
5
6
7
8
9
10
11

2.1配置主从复制

1.初始化环境

#在四台服务器上初始化环境
systemctl stop firewalld
systemctl disable firewalld
setenforce 0
1
2
3
4
5

2.修改 Master、Slave1、Slave2 节点的主机名

#在Master上
hostnamectl set-hostname Mysql1
su

#在Slave1
hostnamectl set-hostname Mysql2
su

#在Slave2
hostnamectl set-hostname Mysql3
su
1
2
3
4
5
6
7
8
9
10
11
12

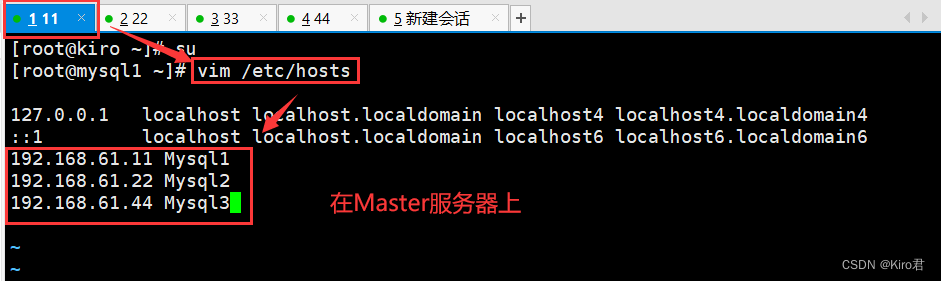

3.在Master、Slave1、Slave2添加域名解析

vim /etc/hosts
192.168.61.11 Mysql1
192.168.61.22 Mysql2
192.168.61.44 Mysql3
1
2
3
4
5

在master上

在slave1上

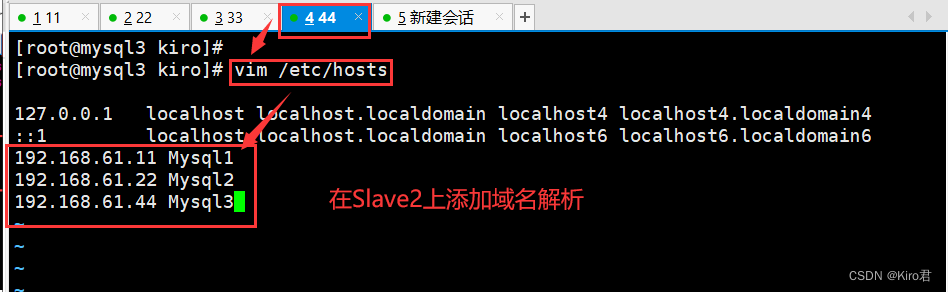

在slave2上

4.配置主从同步

#修改 Master、Slave1、Slave2 节点的 Mysql主配置文件/etc/my.cnf

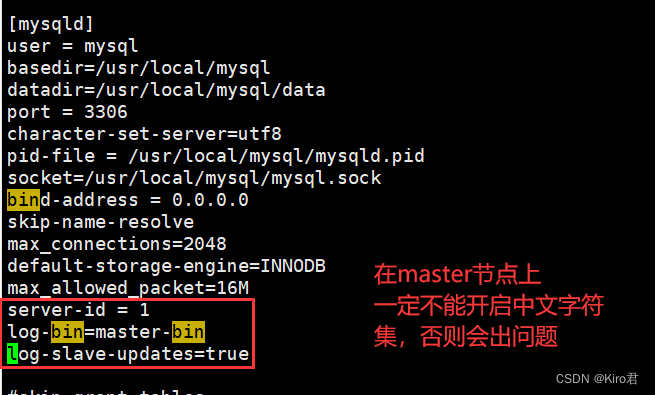

##Master 节点##
vim /etc/my.cnf
[mysqld]
server-id = 1
log_bin = master-bin
log-slave-updates = true

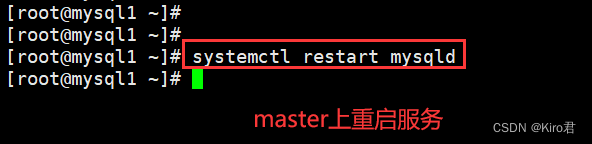

systemctl restart mysqld

##Slave1 节点##
vim /etc/my.cnf
server-id = 2 						#三台服务器的 server-id 不能一样
log_bin = master-bin
relay-log = relay-log-bin
relay-log-index = slave-relay-bin.index

systemctl restart mysqld

###Slave2 节点##
vim /etc/my.cnf
server-id = 3
log_bin = master-bin
relay-log = relay-log-bin
relay-log-index = slave-relay-bin.index

systemctl restart mysqld
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

##Master 节点##

##Slave1 节点##

###Slave2 节点##

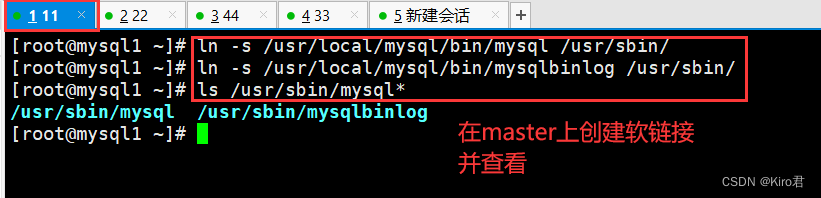

5. Master、Slave1、Slave2 节点上都创建两个软链接

ln -s /usr/local/mysql/bin/mysql /usr/sbin/
ln -s /usr/local/mysql/bin/mysqlbinlog /usr/sbin/
ls /usr/sbin/mysql*
1
2
3

6.登录数据库主从配置授权

###Master、Slave1、Slave2 节点上都授权###
grant replication slave on *.* to 'myslave'@'192.168.61.%' identified by '123456';
#授权主从用户
grant all privileges on *.* to 'mha'@'192.168.61.%' identified by 'manager';
grant all privileges on *.* to 'mha'@'Mysql1' identified by 'manager';
grant all privileges on *.* to 'mha'@'Mysql2' identified by 'manager';
grant all privileges on *.* to 'mha'@'Mysql3' identified by 'manager';

#刷新库
flush privileges;
1
2
3
4
5
6
7
8
9
10

###在master节点上###

###在slave1节点上###

###在slave2节点上###

7.Master 节点查看二进制文件和同步点 、在 Slave1、Slave2 节点执行同步操作

###在master上###
show master status;

###在slave1、slave2节点执行同步操作##
change master to master_host='192.168.61.11',master_user='myslave',master_password='123456',master_log_file='master-bin.000003',master_log_pos=1745;
start slave;
show slave status\G;
1
2
3
4
5
6
7

###在master上###

###在slave1上###

###在slave2上###

8.设置两个从节点 只读模式

set global read_only=1;
1

9.验证主从同步

##在主master上创建库、表并插入数据##
create database test1;
use test1;
insert into info values('小明');
select * from test1.info;

##在slave1、slave2上验证##
select * from test1.info;
1
2
3
4
5
6
7
8

2.1 安装 MHA 软件

1.所有服务器上都安装 MHA 依赖的环境，首先安装 epel 源

yum install epel-release --nogpgcheck -y

yum install -y perl-DBD-MySQL \
perl-Config-Tiny \
perl-Log-Dispatch \
perl-Parallel-ForkManager \
perl-ExtUtils-CBuilder \
perl-ExtUtils-MakeMaker \
perl-CPAN
1
2
3
4
5
6
7
8
9

2.安装 MHA 软件包，先在所有服务器上必须先安装 node 组件

• 对于每个操作系统版本不一样，这里 CentOS7.4 必须选择 0.57 版本。
• 在所有服务器上必须先安装 node 组件，最后在 MHA-manager 节点上安装 manager 组件，因为 manager 依赖
  node 组件。

##将需要的包下载到/opt下##

##每台服务器上解压安装node组件##
cd /opt
tar zxf mha4mysql-node-0.57.tar.gz
cd mha4mysql-node-0.57
perl Makefile.PL
make && make install
1
2
3
4
5
6
7
8

3.在 MHA-manager 节点上安装 manager 组件

tar zxf mha4mysql-manager-0.57.tar.gz
cd mha4mysql-manager-0.57/
perl Makefile.PL
make && make install
1
2
3
4

cd /usr/local/bin/
#manager 组件安装后在/usr/local/bin 下面会生成几个工具，主要包括以下几个： masterha_check_ssh 检查 MHA 的 SSH 配置状况 masterha_check_repl 检查 MySQL 复制状况 masterha_manger 启动
manager的脚本 masterha_check_status 检测当前 MHA 运行状态 masterha_master_monitor
检测 master 是否宕机 masterha_master_switch 控制故障转移（自动或者 手动）
masterha_conf_host 添加或删除配置的 server 信息 masterha_stop 关闭manager
#node 组件安装后也会在/usr/local/bin 下面会生成几个脚本（这些工具通常由 MHAManager 的脚本触发，无需人为操作）主要如下： save_binary_logs 保存和复制 master 的二进制日志
apply_diff_relay_logs 识别差异的中继日志事件并将其差异的事件应用于其他的 slave
filter_mysqlbinlog 去除不必要的 ROLLBACK 事件（MHA 已不再使用这个工具） purge_relay_logs
清除中继日志（不会阻塞 SQL 线程）

4.在所有服务器上配置无密码认证

#在 manager 节点上配置到所有数据库节点的无密码认证
ssh-keygen -t rsa 				#一路按回车键
ssh-copy-id 192.168.61.11
ssh-copy-id 192.168.61.22
ssh-copy-id 192.168.61.44

####数据库服务器之间互相导入即可####

#在master上
ssh-keygen -t rsa 				#一路按回车键
ssh-copy-id 192.168.61.22
ssh-copy-id 192.168.61.44

#在slave1上
ssh-keygen -t rsa 				#一路按回车键
ssh-copy-id 192.168.61.11
ssh-copy-id 192.168.61.44

#在slave2上
ssh-keygen -t rsa 				#一路按回车键
ssh-copy-id 192.168.61.11
ssh-copy-id 192.168.61.22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

5.在manager节点上操作

（1）##在 manager 节点上复制相关脚本到/usr/local/bin 目录
cp -rp /opt/mha4mysql-manager-0.57/samples/scripts /usr/local/bin

#拷贝后会有四个执行文件
ll /usr/local/bin/scripts/
master_ip_failover  		#自动切换时 VIP 管理的脚本
master_ip_online_change 	#在线切换时 vip 的管理
power_manager 				#故障发生后关闭主机的脚本
send_report 				#因故障切换后发送报警的脚本

（2）##复制上述的自动切换时 VIP 管理的脚本到 /usr/local/bin 目录，这里使用master_ip_failover脚本来管理 VIP 和故障切换
cp /usr/local/bin/scripts/* /usr/local/bin

（3）##修改master_ip_failover 全部删除，添加以下内容，修改相关参数

#!/usr/bin/env perl
use strict;
use warnings FATAL => 'all';

use Getopt::Long;

my (
$command, $ssh_user, $orig_master_host, $orig_master_ip,
$orig_master_port, $new_master_host, $new_master_ip, $new_master_port
);
#############################添加内容部分#########################################
my $vip = '192.168.61.188';									#指定vip的地址
my $brdc = '192.168.59.255';								#指定vip的广播地址
my $ifdev = 'ens33';										#指定vip绑定的网卡
my $key = '1';												#指定vip绑定的虚拟网卡序列号
my $ssh_start_vip = "/sbin/ifconfig ens33:$key $vip";		#代表此变量值为ifconfig ens33:1 192.168.59.188
my $ssh_stop_vip = "/sbin/ifconfig ens33:$key down";		#代表此变量值为ifconfig ens33:1 192.168.59.188 down
my $exit_code = 0;											#指定退出状态码为0
#my $ssh_start_vip = "/usr/sbin/ip addr add $vip/24 brd $brdc dev $ifdev label $ifdev:$key;/usr/sbin/arping -q -A -c 1 -I $ifdev $vip;iptables -F;";
#my $ssh_stop_vip = "/usr/sbin/ip addr del $vip/24 dev $ifdev label $ifdev:$key";
##################################################################################
GetOptions(
'command=s' => \$command,
'ssh_user=s' => \$ssh_user,
'orig_master_host=s' => \$orig_master_host,
'orig_master_ip=s' => \$orig_master_ip,
'orig_master_port=i' => \$orig_master_port,
'new_master_host=s' => \$new_master_host,
'new_master_ip=s' => \$new_master_ip,
'new_master_port=i' => \$new_master_port,
);

exit &main();

sub main {

print "\n\nIN SCRIPT TEST====$ssh_stop_vip==$ssh_start_vip===\n\n";

if ( $command eq "stop" || $command eq "stopssh" ) {

my $exit_code = 1;
eval {
print "Disabling the VIP on old master: $orig_master_host \n";
&stop_vip();
$exit_code = 0;
};
if ($@) {
warn "Got Error: $@\n";
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq "start" ) {

my $exit_code = 10;
eval {
print "Enabling the VIP - $vip on the new master - $new_master_host \n";
&start_vip();
$exit_code = 0;
};
if ($@) {
warn $@;
exit $exit_code;
}
exit $exit_code;
}
elsif ( $command eq "status" ) {
print "Checking the Status of the script.. OK \n";
exit 0;
}
else {
&usage();
exit 1;
}
}
sub start_vip() {
`ssh $ssh_user\@$new_master_host \" $ssh_start_vip \"`;
}
## A simple system call that disable the VIP on the old_master
sub stop_vip() {
`ssh $ssh_user\@$orig_master_host \" $ssh_stop_vip \"`;
}

sub usage {
print
"Usage: master_ip_failover --command=start|stop|stopssh|status --orig_master_host=host --orig_master_ip=ip --orig_master_port=port --new_master_host=host --new_master_ip=ip --new_master_port=port\n";
}

#删除注释
:2,87 s/^#//

（4）##创建 MHA 软件目录并拷贝配置文件，这里使用app1.cnf配置文件来管理 mysql 节点服务器

#创建 MHA 软件目录并拷贝配置文件
cd /opt/mha4mysql-manager-0.57/samples/conf/
ls
mkdir /etc/masterha
cp app1.cnf /etc/masterha/


#修改app1.cnf配置文件，删除原文所有内容，添加下面的
vim /etc/masterha/app1.cnf
[server default]
manager_workdir=/var/log/masterha/app1
master_binlog_dir=/usr/local/mysql/data
manager_log=/var/log/masterha/app1/manager.log
manager_workdir=/var/log/masterha/app1
master_binlog_dir=/usr/local/mysql/data
master_ip_failover_script=/usr/local/bin/master_ip_failover
master_ip_online_change_script=/usr/local/bin/master_ip_online_change
password=manager
ping_interval=1
remote_workdir=/tmp
repl_password=123123
repl_user=myslave
secondary_check_script=/usr/local/bin/masterha_secondary_check -s 192.168.59.111 -s 192.168.59.114
shutdown_script=""
ssh_user=root
user=mha

[server1]
hostname=192.168.61.11
port=3306

[server2]
candidate_master=1
check_repl_delay=0
hostname=192.168.61.22
port=3306

[server3]
hostname=192.168.61.44
port=3306

（5）###在主节点开启虚拟IP
ifconfig  ens33:1 192.168.59.188/24

（6）##在 manager 节点上测试 ssh 无密码认证，如果正常最后会输出 successfully。如下所示
masterha_check_ssh -conf=/etc/masterha/app1.cnf

（7）##在 manager 节点上测试 mysql 主从连接情况，最后出现 MySQL Replication Health is OK 字样说明正常。如下所示。
masterha_check_repl -conf=/etc/masterha/app1.cnf

（8）##在 manager 节点上启动 MHA
nohup masterha_manager --conf=/etc/masterha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/masterha/app1/manager.log 2>&1 &

（9）##查看 MHA 状态，可以看到当前的 master 是 Mysql1 节点。
masterha_check_status --conf=/etc/masterha/app1.cnf

（10）查看 MHA 日志，也以看到当前的 master 是 192.168.59.118，如下所示。
cat /var/log/masterha/app1/manager.log | grep "current master"

(11)##查看 Mysql1 的 VIP 地址 192.168.59.118 是否存在，这个 VIP 地址不会因为 manager 节点停止 MHA 服务而消失。
ifconfig

//若要关闭 manager 服务，可以使用如下命令。
masterha_stop --conf=/etc/masterha/app1.cnf
或者可以直接采用 kill 进程 ID 的方式关闭。
