【网络是怎么连接的】第二章（中）：一个网络包的发出

1. 关于网络包的基本知识

一个网络包是由头部和数据两部分组成的。头部里放着目的地址等控制信息，数据则就是我们要传送的东西。如图所示

控制信息（头部）用来在传输过程中告诉转发设备们，我要去往哪里。这就类似于快递包裹上的快递单一样。

2. 网络包传输的过程

对于一个TCP/IP协议产生的网络包，结构也是如此，具体长这样

其中TCP头部我们在上一节讲过了，是由协议栈中的TCP模块加上去的。图中的IP头部和MAC头部则是由TCP下层的IP协议模块加上去的。

IP协议在在添加头部的过程中，会将要访问的服务器的IP地址写入IP头部中，这样IP协议（路由器）就可以根据这个知道包的传输方向；IP协议也会将下一个路由器的以太网地址（MAC地址）写入MAC头部中，这样以太网协议（集线器）也就知道要把包发到哪个路由器上了。

网络中的转发设备有路由器和集线器这两种，路由器是按照IP协议传输包的设备，集线器是按照以太网协议传输包的设备。路由器会根据目标地址判断下一个路由器的位置，集线器则会在子网中将网络包传输到下一个路由。

所以网络包传输的大致过程就是，包往MAC头部记载的路由器地址方向传输，到达目标路由器后，由路由器查看IP头部，对照子自己的IP表修改MAC头部中下一个路由器的地址然后将包转发出去。而集线器则通过查看MAC头部，对照自己的以太网表，将包往目标路由器传输。如此反复，直到到达最终目标服务器。

3. IP头部

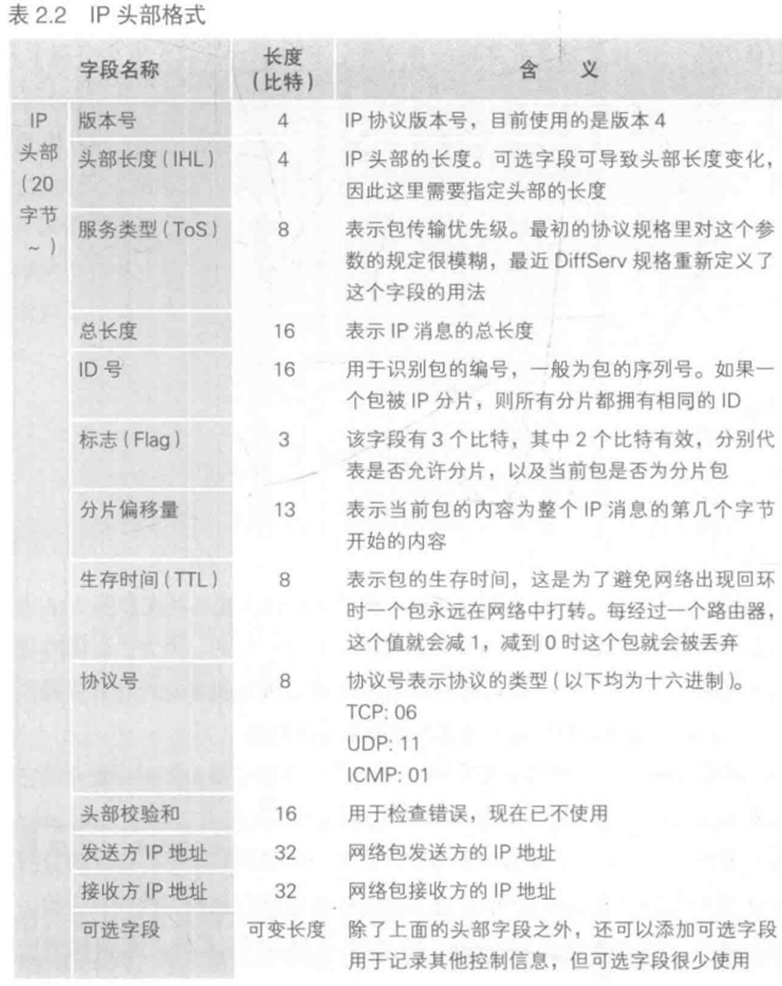

IP头部的格式长这样

其中IP模块最重要的就是接收方的IP地址，这个地址由TCP模块告知IP模块，而TCP模块又是由应用程序告知的IP地址。

除此之外，还有发送方的IP地址需要填写在IP头部。对于多网卡计算机来说，IP模块需要查一下路由表，看看目标IP地址对应哪个网卡，将那个网卡的IP地址填写上去就好了。路由器里也有这张表格，原理和这里一样。

路由表可以用route print命令来查看，如图

图中第一列Network Destination就是目的IP地址对应的表，最后一列Interface为当前计算机所对应的网卡的IP地址。IP头部的接受方和发送方就填这俩就行。如果目的地址IP没有匹配到，默认使用第一行10.10.1.16所在的网卡发送数据。

顺带一提，Gateway表示下一个路由器的IP地址，将包发给这个IP，该地址对应的路由器就会将包转发到目标地址。MAC头部里会将Gateway的IP地址转成到对应的MAC地址存在里边。

4. MAC头部

MAC头部长这样

可以看出IP模块生成MAC头部的时候，要填写发送方的MAC地址和接收方的MAC地址。

发送方MAC地址还好办，直接查发送的那个网卡的ROM就知道了。接收方的IP地址就有点棘手了。

IP模块会根据路由表中的Gateway那一列的内容判断将包发给哪个转发路由器，发给谁就要找到这个IP地址对应的MAC地址。

那这个MAC地址谁知道呢？肯定是目标路由器才会知道自己的MAC地址是多少呀。所以我们需要广播一次，向同一以太网的所有设备都发一个包，这个包就是问“XXX.XXX.XX.XX这个IP地址是谁的？告诉我你的MAC地址”，然后目标路由器就会回答说“嗷，这是我的IP，我的MAC地址是……”然后IP模块收到了这个MAC地址，将这个地址填写到MAC模块中。大功告成。

这个广播的方法就是ARP，Address Resolution Protocol，地址解析协议。

当然不可能每次发包都得广播一遍，那不得累死，计算机在查询后会保存一个表叫做ARP缓存表，类似于DNS解析的缓存表，用于更快地查询到MAC地址。
想看这个表，输入arp -a。

至此，IP模块已经完成了它的包封装任务，现在是时候将数据交给网卡了。

5. 网卡所做的工作

网卡将协议栈处理好的数据包从内存复制到自己的网卡内缓冲区中，然后向网卡内部的MAC模块发送发送包的命令，然后MAC模块就要开始工作了。

MAC模块会将包的开头加上报头和起始帧分节符，然后在末尾加上用于检测错误的FCS（桢校验序列），加上后，网络包如图

报头里是用于同步波形的时钟，有了它，接收方才知道如何正确读取接下来的数据。而起始帧分节符则用于提醒接收方，这里之后就是数据本体了，你要注意接收。大致内容如图，意会即可

结尾的FCS是用来检查包传输过程中数据有没有损坏的，FCS里边有一个很复杂的公式，类似于CRC错误校验。如果数据包有出错，计算出来的东西就会不一样。这样接收方就可以判断传输的数据有没有错误。

加完这些头部后，MAC模块就将数据包转换成通用电信号，然后由PHY（MAU）模块转换成可在网线中传输的形式，然后通过网线发出去。至此，一个网络包终于发出去了。
