ZYNQ：串口-CAN协议转换
前言
目前已经实现zynq的PS-CAN和PL-CAN功能。串口-CAN协议转换是实现以太网-CAN功能的过渡，通过这个流程能够减少后期以太网工程出现问题的频率。阶段性功能目标如下：
- 实现数据在CAN调试助手和串口调试助手之间的来回转换，从而了解中断机制和协议转换的基本流程。
- 实现串口信号协议解析，将数据发送到特定CAN。此时搭建的BD系统中可以添加8个CAN。
- 实现zynq以太网功能。此处问题较多，2021年出现大量的细节问题没有解决。如果问题较大，选择野火开发板熟悉基本流程。
- 按照上面的串口逻辑，实现以太网-CAN转换流程。如此，第一阶段的功能预期就完成。
这些目标是灵活的，可以依照需求中途调整。目前以上功能的实现主要是帮助梳理一些设计流程。
1串口-CAN总线
首先实现CAN中断功能，按照example提供例程学习。在中断中解析CAN帧，通过print函数打印字节数据。
这个流程是比较简单。与之相对，串口数据无法通过print获取。需要学习串口上位机数据传输流程，从而提取出数据。
导入工程后，define中断向量号红标。原因是，BD图中CAN IP ip2bus_intrevent引脚没有连接ZYNQ的引脚IRQ_F2P，而这个引脚需要在ZYNQ中单独配置。不同的是，在microblaze中ip2bus_intrevent引脚是接入AXI interrupt controller。在搭建ZYNQ硬件系统时，需要认真对待每个IP的引脚。因为忽略CAN IP的中断引脚和CAN-CLK时钟引脚，都导致调试系统耗费不小精力
pin property FREQ_HZ does not match between
此帖指出，直接删除端口再添加：结果可行。错误原因是，FCLK1的actual frequency 15.873016与设定的16Mhz不同。尝试修改时钟源，偏差仍然存在。由于这个时钟频率偏差是软件界面显示的结果，猜想是软件稳定性造成，因此打算搁置这个问题。测试发现，此错误不影响波特率匹配。
后来，采用CAN-CLK引脚与FCK1引脚直连方式，这个问题没有再出现。
中断向量ID错误
更新硬件后，SDK仍然无法检测中断向量号。尝试如下四个操作：
- 查看hdf文件时间；
- 删除并重新导入CAN中断例程；
- RTL和wrapper图中中断相关信号；
- 查看注释说明。
在操作4，CAN中断向量名可能出现更新错误，没有正确命名。因为，XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR宏定义与XScuGic函数中CAN_INTR_VEC_ID定义冲突，声明无法跳转。尝试代入数值61U，错误消失，可以判断是驱动更新问题。
/******************************************************************/ /* Definitions for Fabric interrupts connected to ps7_scugic_0 */ #define XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR 61U XScuGic_SetPriorityTriggerType(&InterruptController, CAN_INTR_VEC_ID, 0xA0, 0x3); /* * Connect the interrupt handler that will be called when an * interrupt occurs for the device. */ Status = XScuGic_Connect(&InterruptController, CAN_INTR_VEC_ID, (Xil_ExceptionHandler)XCan_IntrHandler, InstancePtr); if (Status != XST_SUCCESS) { return Status; } /* * Enable the interrupt for the Can device. */ XScuGic_Enable(&InterruptController, CAN_INTR_VEC_ID); /******************************************************************/- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
修改完程序，LED自动闪烁，与程序逻辑冲突。尝试检查run as，发现默认ELF文件是intr example。重新生成测试程序的debugger后，程序中断正常运行。
run as操作是常见的问题，可以习惯性点开Launch on hardware选项，避免出现默认操作。
数据顺序错乱

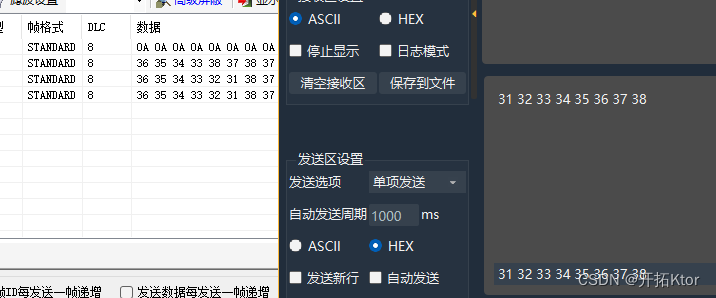

CAN口接收转发逻辑如下，ECanTool发送的CAN数据发送到串口调试助手。结果是，数据顺序错乱，也不是倒序。
明确"结果是什么？“和"预期是什么”，能够更加高效发现两者之间的区别。
if (RxFrame[0] == XCan_CreateIdValue(TEST_MESSAGE_ID, 0, 0, 0, 0)) { print("rx id right \r\n"); } FramePtr = (u8 *)(&RxFrame[2]); for(Index = 0; Index<8; Index++) { rxuart[Index] = *FramePtr++; } xil_printf("rx can data:%d,%d,%d,%d,%d,%d,%d,%d\r\n",rxuart[0],rxuart[1],rxuart[2],rxuart[3],rxuart[4],rxuart[5],rxuart[6],rxuart[7]);- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
查看CAN IP接收FIFO结构，四个字长度存在映射对应关系。从大端和小端角度出发，在指针赋值以及数据赋值时，需要注意数据存储的顺序关系。假设FIFO中的DB顺序与CAN数据是一致的。逻辑直觉确实较慢，意识在几个概念对象中来回跳跃。此内容不是目前重点，且对大端和小端的概念比较模糊，所以后期再深入分析。
FramePtr = (u8 *)(&RxFrame[2]); for(Index = 0; Index<8; Index++) { rxuart[Index] = *FramePtr++; }- 1
- 2
- 3
- 4
- 5
- 6
expected declaration specifiers or
打开工程时，出现expected declaration specifiers or ‘…’ before '错误，后来在数字61U前添加一个空格就好了。
在编程时，出现如下两个错误。原先此处正常，不知是修改什么内容影响。too few arguments不合理：因为参数已经全部添加。盲点是，直接命名错误，即混淆XScuGic和ScuGic，代入XScuGic到函数中。在编程过程中，这种马虎的细节问题经常发生，一般需要自己细致检查才能发现这个问题。原因是，意识模糊，聚焦没有发现盲点。
按照如下逻辑运行程序，发送CAN帧，LED没有正常闪烁。尝试如下两个操作，定位问题：
- 测试CAN帧发送：正常
- 对比例程代码：缺少exception部分内容；
//配置can波特率500K，频率为16Mhz XCan_EnterMode(&Can, XCAN_MODE_CONFIG); XCan_SetBaudRatePrescaler(&Can, 3); XCan_SetBitTiming(&Can, 2, 1, 4); XCan_EnterMode(&Can, XCAN_MODE_NORMAL); //配置中断控制 XCan_SetHandler(&Can, XCAN_HANDLER_RECV, (void *)RecvHandler ,(void *)&Can); ScuGicCfg = XScuGic_LookupConfig(XPAR_PS7_SCUGIC_0_DEVICE_ID); XScuGic_CfgInitialize(&ScuGic, ScuGicCfg, ScuGicCfg->CpuBaseAddress); XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, 0xA0, 0x3); XScuGic_Connect(&ScuGic,XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, (Xil_ExceptionHandler)XCan_IntrHandler, &Can); XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR); XCan_InterruptEnable(&Can, XCAN_IXR_RXNEMP_MASK); while(1) { if(flag) { XGpioPs_WritePin(&Gpio, 7, 1); sleep(1); XGpioPs_WritePin(&Gpio, 7, 0); sleep(1); } } cleanup_platform(); return 0; } static void RecvHandler(void *CallBackRef) { flag = 1; return ; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
添加以上代码，再次出现too few arguments to function错误。原因是，xil是小写。删除中间参数的括号内容后，才区分xil与Xil。
此类参数命名操作，容易忽略命名命名正确性和对应关系，需要从以上两个角度检查：大小写、命名对象和对象映射关系
can接收中断持续触发
因为程序能够正常发送CAN帧，尝试把接收中断修改为发送中断。LED正常闪烁，但是在中断中添加print函数后，接收中断一直处于触发状态，意味着CAN帧接收存在问题。
修改中断类型之后、删除所有中断触发类型，持续触发消失。这意味着，不能一次性打开所有中断。参照Uart例程，CAN外设帧发送失效，代码如下。删除新增的UART代码，程序又正常运行，猜想UART代码某个函数停留在while逻辑。可以进入debug模式，定位while逻辑点。但是在检查代码时，观察到持续进入中断会造成程序无法进入。因此，有必要先选择UART的发送模式，看看实际效果：结果可以正常发送数据，仍然无法进入发送中断XCan_InterruptEnable(&Can, XCAN_IXR_TXOK_MASK|XCAN_IXR_RXNEMP_MASK);- 1
//参数初始化 flag = 0; init_platform(); //配置gpio-ps GpioCfg = XGpioPs_LookupConfig(XPAR_PS7_GPIO_0_DEVICE_ID); XGpioPs_CfgInitialize(&Gpio, GpioCfg, GpioCfg->BaseAddr); XGpioPs_SetDirectionPin(&Gpio, 7, 1); XGpioPs_SetOutputEnablePin(&Gpio, 7, 1); //初始化配置串口 UartCfg = XUartPs_LookupConfig(XPAR_PS7_UART_1_DEVICE_ID); XUartPs_CfgInitialize(&Uart, UartCfg , UartCfg->BaseAddress); //修改点++XUartPs_SetBaudRate(&Uart, 115200); print("Hello World count:12\n\r"); //配置测试can-pl status = XCan_Initialize(&Can,XPAR_CAN_0_DEVICE_ID); if(status != XST_SUCCESS) { print("can init error \r\n"); } //配置can波特率500K，频率为16Mhz XCan_EnterMode(&Can, XCAN_MODE_CONFIG); XCan_SetBaudRatePrescaler(&Can, 3); XCan_SetBitTiming(&Can, 2, 1, 4); XCan_EnterMode(&Can, XCAN_MODE_NORMAL); //CAN帧发送测试 FramePtr[0] = XCan_CreateIdValue(11, 0, 0, 0, 0); FramePtr[1] = XCan_CreateDlcValue(8); ptr = (u8 *)(&FramePtr[2]); for(i = 0; i<8; i++) { *ptr++ = 10; } //配置pl-cant和uart中断控制 //pl-can XCan_SetHandler(&Can, XCAN_HANDLER_RECV, (void *)RecvHandler ,(void *)&Can); XCan_SetHandler(&Can, XCAN_HANDLER_SEND, (void *)SendHandler ,(void *)&Can); XCan_InterruptEnable(&Can, XCAN_IXR_TXOK_MASK); //ps-uart XUartPs_SetHandler(&Uart, (XUartPs_Handler)Handler, (void *)&Uart); XUartPs_SetInterruptMask(&Uart,XUARTPS_IXR_RXFULL); XUartPs_SetOperMode(&Uart, XUARTPS_OPER_MODE_NORMAL); XUartPs_SetRecvTimeout(&Uart, 8); //scugic配置 ScuGicCfg = XScuGic_LookupConfig(XPAR_PS7_SCUGIC_0_DEVICE_ID); status = XScuGic_CfgInitialize(&ScuGic, ScuGicCfg, ScuGicCfg->CpuBaseAddress); if(status != XST_SUCCESS) { print("scugic init error \r\n"); } //优先级 XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, 0xA0, 0x3); //XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_XUARTPS_1_INTR, 0xA0, 0x3); //中断控制连接 XScuGic_Connect(&ScuGic,XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, (Xil_ExceptionHandler)XCan_IntrHandler, &Can); XScuGic_Connect(&ScuGic,XPAR_XUARTPS_1_INTR, (Xil_ExceptionHandler)XUartPs_InterruptHandler, &Uart); //使能控制 XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR|XPAR_XUARTPS_1_INTR); //配置 xil exception对象 Xil_ExceptionInit(); Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, &ScuGic); Xil_ExceptionEnable(); //can帧发送测试 XCan_Send(&Can, FramePtr); while(1) { if(1) { XGpioPs_WritePin(&Gpio, 7, 1); sleep(1); XGpioPs_WritePin(&Gpio, 7, 0); sleep(1); } } cleanup_platform(); return 0; } static void RecvHandler(void *CallBackRef) { int status; XCan *CanPtr = (XCan *)CallBackRef; status = XCan_Recv(CanPtr, RxFrame); if(status != XST_SUCCESS) { print("XCan_Recv\r\n"); } //flag = 1; print("recv ok \r\n"); return ; } static void SendHandler(void *CallBackRef) { flag = 1; print("send ok \r\n"); return ; } void Handler(void *CallBackRef, u32 Event, unsigned int EventData) { print("uart intr ok\r\n"); return ; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
无法进入uart接收和发送中断
程序流程比较繁杂，回调函数使用频率较高，于是再次细致梳理程序流逻辑。
观察到，两种使能方式产生的现象不同。位与方式会导致无法发送CAN帧，修改程序为前者，程序正常工作。
XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR); XScuGic_Enable(&ScuGic, XPAR_XUARTPS_1_INTR); 与 XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR|XPAR_XUARTPS_1_INTR);- 1
- 2
- 3
- 4
注意到，uart的中断特点与我预期不同。比如，CAN发送成功存在中断，uart没有这种中断分类。尝试修改中断设置为XUARTPS_IXR_MASK时，程序正常进入中断！这意味着，区分uart每种中断的特点，才能正常触发中断。
XUartPs_SetInterruptMask(&Uart,XUARTPS_IXR_MASK); #define XCAN_IXR_TXOK_MASK 0x00000002 /**< TX Successful Interrupt Mask */ #define XUARTPS_IXR_RBRK 0x00002000U /**< Rx FIFO break detect interrupt */ #define XUARTPS_IXR_TOVR 0x00001000U /**< Tx FIFO Overflow interrupt */ #define XUARTPS_IXR_TNFUL 0x00000800U /**< Tx FIFO Nearly Full interrupt */ #define XUARTPS_IXR_TTRIG 0x00000400U /**< Tx Trig interrupt */ #define XUARTPS_IXR_DMS 0x00000200U /**< Modem status change interrupt */ #define XUARTPS_IXR_TOUT 0x00000100U /**< Timeout error interrupt */ #define XUARTPS_IXR_PARITY 0x00000080U /**< Parity error interrupt */ #define XUARTPS_IXR_FRAMING 0x00000040U /**< Framing error interrupt */ #define XUARTPS_IXR_OVER 0x00000020U /**< Overrun error interrupt */ #define XUARTPS_IXR_TXFULL 0x00000010U /**< TX FIFO full interrupt. */ #define XUARTPS_IXR_TXEMPTY 0x00000008U /**< TX FIFO empty interrupt. */ #define XUARTPS_IXR_RXFULL 0x00000004U /**< RX FIFO full interrupt. */ #define XUARTPS_IXR_RXEMPTY 0x00000002U /**< RX FIFO empty interrupt. */ #define XUARTPS_IXR_RXOVR 0x00000001U /**< RX FIFO trigger interrupt. */ #define XUARTPS_IXR_MASK 0x00003FFFU /**< Valid bit mask */- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
CAN帧数据转换逻辑
虽然串口数据的发送单位是字节，但是UART的数据存储单位是RxFIFO。中断和操作也是围绕这个FIFO来进行的，UART也没有所谓接收中断。与之相对，接收单个CAN帧可以触发中断，同时相关数据也存储在一组连续的地址中。
简单为先，采取以下转换方式：接收8个字节数据，即发送一个CAN帧。换言之，串口调试助手发送8个HEX数据，CAN端口就会发送一帧CAN。这种形式简单，逻辑表达方便。观察到，数据接收正常，但是数据顺序和位次存在异常。发送内容是字符”３“的HEX，接收为10，13，10，13，这与ASCII表中映射关系不符合。此贴比较深入分析了如何将实数通过串口发送，满足协议要求。这提醒我，这种串口协议转发是可行的，但是需要注意其中的转换细节。
理想转换思路是，串口调试助手发送字符’321’，十六进制数是0x31 0x32 0x33三个字节。RxFIFO接收三个字节数据，触发FIFO非空中断。XUartPs_Recv函数提取三个字节数据，并装入CAN总线帧中。按照这种逻辑，每点击一次发送数据，ECanTools就能够接收到一帧CAN。结果是，可以正常接收数据，但是数据顺序存在异常。猜想是，前面发送的串口数据偏短，导致里面的数据错位。
猜想原因是，串口调试助手实际发送数据与发送框内的数据相关，而非上面的发送框（31-32-33那排）。这种字符顺序错位问题，应该不是当前重点，可以先考虑后面的关键内容。前期学习的重点是，通过实现主体功能来了解基本代码流程，否则就会除入到各种字符转换的繁杂逻辑中。
2串口信号协议解析
章节1主要实现了CAN-串口的上行和下行数据收发，了解双向数据接收中中断机制和中断类型特点。章节2主要目标是，解析串口协议判断数据发送到什么CAN口。当CAN口数量较多，串口协议数据具有指向性时，可以定向发送。比如设置串口trigger为8，前面一个字节是CAN口位，比如0x55是can0，0x66是can1等。注意，这个阶段目标需要注意协议发送的正确性，这是上个阶段没有的特征。通过这种有节奏的设定目标，可以增加每个阶段目标的吸引力。如果一个阶段目标太长，一直陷在单个问题里，动力就会大幅减少。
int main() { u32 status; u32 FramePtr[4]; u8 i; u8 *ptr; //参数初始化 flag = 0; uartRxFlag = 0; init_platform(); //配置gpio-ps GpioCfg = XGpioPs_LookupConfig(XPAR_PS7_GPIO_0_DEVICE_ID); XGpioPs_CfgInitialize(&Gpio, GpioCfg, GpioCfg->BaseAddr); XGpioPs_SetDirectionPin(&Gpio, 7, 1); XGpioPs_SetOutputEnablePin(&Gpio, 7, 1); //初始化配置串口 UartCfg = XUartPs_LookupConfig(XPAR_PS7_UART_1_DEVICE_ID); XUartPs_CfgInitialize(&Uart, UartCfg , UartCfg->BaseAddress); XUartPs_SetBaudRate(&Uart, 115200); print("Hello World count:13\n\r"); //配置测试can-pl status = XCan_Initialize(&Can,XPAR_CAN_0_DEVICE_ID); if(status != XST_SUCCESS) { print("can init error \r\n"); } //配置can波特率500K，频率为16Mhz XCan_EnterMode(&Can, XCAN_MODE_CONFIG); XCan_SetBaudRatePrescaler(&Can, 3); XCan_SetBitTiming(&Can, 2, 1, 4); XCan_EnterMode(&Can, XCAN_MODE_NORMAL); //CAN帧发送测试 FramePtr[0] = XCan_CreateIdValue(11, 0, 0, 0, 0); FramePtr[1] = XCan_CreateDlcValue(8); ptr = (u8 *)(&FramePtr[2]); for(i = 0; i<8; i++) { *ptr++ = 10; } //配置pl-cant和uart中断控制 //pl-can XCan_SetHandler(&Can, XCAN_HANDLER_RECV, (void *)RecvHandler ,(void *)&Can); XCan_SetHandler(&Can, XCAN_HANDLER_SEND, (void *)SendHandler ,(void *)&Can); XCan_InterruptEnable(&Can, XCAN_IXR_TXOK_MASK|XCAN_IXR_RXNEMP_MASK); //ps-uart XUartPs_SetHandler(&Uart, (XUartPs_Handler)Handler, (void *)&Uart); XUartPs_SetFifoThreshold(&Uart, 8); //修改中断发送满以及上限值；是接收阈值 XUartPs_SetInterruptMask(&Uart,XUARTPS_IXR_RXOVR|XUARTPS_IXR_RXFULL); //TP12 修改中断状态 XUartPs_SetOperMode(&Uart, XUARTPS_OPER_MODE_NORMAL); //XUartPs_SetRecvTimeout(&Uart, 8); // for(i = 0; i<100; i++) // { // TxUartBuffrt[i] = (i % 26) + 'A'; // } //scugic配置 ScuGicCfg = XScuGic_LookupConfig(XPAR_PS7_SCUGIC_0_DEVICE_ID); status = XScuGic_CfgInitialize(&ScuGic, ScuGicCfg, ScuGicCfg->CpuBaseAddress); if(status != XST_SUCCESS) { print("scugic init error\r\n"); } //优先级 XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, 0xA0, 0x3); XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_XUARTPS_1_INTR, 0xA8, 0x2); //中断控制连接 XScuGic_Connect(&ScuGic,XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, (Xil_ExceptionHandler)XCan_IntrHandler, &Can); XScuGic_Connect(&ScuGic,XPAR_XUARTPS_1_INTR, (Xil_ExceptionHandler)XUartPs_InterruptHandler, &Uart); //使能控制 XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR);// |XPAR_XUARTPS_1_INTR忽略中断使能，加入uart中断，can帧都无法发送 XScuGic_Enable(&ScuGic, XPAR_XUARTPS_1_INTR);//单独使能看看运行效果 //配置 xil exception对象 Xil_ExceptionInit(); Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, &ScuGic); Xil_ExceptionEnable(); //can帧发送测试 XCan_Send(&Can, FramePtr); // XUartPs_Send(&Uart, TxUartBuffrt, 100); XUartPs_Recv(&Uart, RxUartBuffrt, 10); while(1) { if(1) { XGpioPs_WritePin(&Gpio, 7, 1); sleep(1); XGpioPs_WritePin(&Gpio, 7, 0); sleep(1); } //串口帧装入CAN帧 if(uartRxFlag) { FramePtr[0] = XCan_CreateIdValue(10, 0, 0, 0, 0); FramePtr[1] = XCan_CreateDlcValue(8); ptr = (u8 *)(&FramePtr[2]); for(i = 0; i<8; i++) { *ptr++ = RxUartBuffrt[i]; } XCan_Send(&Can, FramePtr); uartRxFlag = 0;//注意清除标志位 } } cleanup_platform(); return 0; } static void RecvHandler(void *CallBackRef) { //中断数据接收是必要的，否则影响功能或者led闪烁 int status; XCan *CanPtr = (XCan *)CallBackRef; status = XCan_Recv(CanPtr, RxFrame); if(status != XST_SUCCESS) { print("XCan_Recv\r\n"); } //flag = 1; print("recv ok \r\n"); return ; } static void SendHandler(void *CallBackRef) { flag = 1; print("send ok \r\n"); return ; } void Handler(void *CallBackRef, u32 Event, unsigned int EventData) { // XUartPs *UartPtr = (XUartPs *)CallBackRef; if(Event == XUARTPS_EVENT_RECV_DATA ) { print("event sent \r\n"); } XUartPs_Recv(UartPtr, RxUartBuffrt,8); uartRxFlag = 1;//uart接收中断信号 print("uart intr ok\r\n"); return ; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
- 135
- 136
- 137
- 138
- 139
- 140
- 141
- 142
- 143
- 144
- 145
- 146
- 147
- 148
- 149
- 150
- 151
- 152
- 153
- 154
- 155
- 156
- 157
- 158
- 159
- 160
- 161
- 162
- 163
- 164
- 165
- 166
- 167
- 168
- 169
- 170
多can口bd系统
在搭建此系统前，存在两个方面问题：
- 接口引脚映射，can-clk无法直接接入FCLK1，需要修改wrapper文件生成。
后期测试表明，可以直接连接。 - PL IO口映射，明确36通用标准IO口中能够用于CAN总线通信的引脚。从功能、bank、差分、MBG等方面考虑。因此，在RTL的IO planning中有意从这几个方面配置IO，判断那些搭配是可行的。
测试 PL-IO组合如下表：7020引脚分配表
can0 G17 IO_L16P_T2_35 2 35 NA NA HR NA G18 IO_L16N_T2_35 2 35 NA NA HR NA can1-特殊ad功能 L15 IO_L22N_T3_AD7N_35 3 35 NA NA HR NA rx H15 IO_L19P_T3_35 3 35 NA NA HR NA tx can2-期望任何接近的引脚可用，不同功能也可：dqs不是ad E17 IO_L3P_T0_DQS_AD1P_35 0 35 NA NA HR NA rx E18 IO_L5P_T0_AD9P_35 0 35 NA NA HR NA tx can3 D20 IO_L4N_T0_35 0 35 NA NA HR NA rx E19 IO_L5N_T0_AD9N_35 0 35 NA NA HR NA tx can4 不同mbg J19 IO_L10N_T1_AD11N_35 1 35 NA NA HR NA rx G19 IO_L18P_T2_AD13P_35 2 35 NA NA HR NA tx can5 不同bank和mbg P19 IO_L13N_T2_MRCC_34 2 34 NA NA HR NA rx J16 IO_L24N_T3_AD15N_35 3 35 NA NA HR NA tx can6 无MBG K14 IO_L20P_T3_AD6P_35 3 35 NA NA HR NA rx G14 IO_0_35 NA 35 NA NA HR NA tx can7 F16 IO_L6P_T0_35 0 35 NA NA HR NA rx D18 IO_L3N_T0_DQS_AD1N_35 0 35 NA NA HR NA tx- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- CAN0正常，说明原先的接线方式是可行的。RTL图也是显示连接状态。
区分错误CAN数据和CANID两个值。 - CAN1没有反应
- CAN2没有反应【为了避免是其它问题，重新连上G17和G18，能够发送】
- CAN3没有反应
- CAN4可以，难道是AD引脚原因？不过MBG似乎不影响功能。按照这个规律can5-can6-can7都不可以，因为是不同功能引脚，或者通用引脚。
- CAN5没有反应【小梅哥指出emio-pscan没有出现这个问题】
- CAN6没有反应
- CAN7没有反应
总结：以上内容说明不同功能引脚可能影响CAN信号，以及EMIO不影响；为了测试这种差异，添加以下类别引脚：ps-emio引脚测试，AD功能引脚-区分P和N端，DQS功能以及MRCC功能等。表格如下：
can1 测试CAN4类型 L15 IO_L22N_T3_AD7N_35 3 35 NA NA HR NA rx E19 IO_L5N_T0_AD9N_35 0 35 NA NA HR NA tx can2 测试P和N因素 K14 IO_L20P_T3_AD6P_35 3 35 NA NA HR NA rx J16 IO_L24N_T3_AD15N_35 3 35 NA NA HR NA tx can3 测试SRCC功能 N20 IO_L14P_T2_SRCC_34 2 34 NA NA HR NA P20 IO_L14N_T2_SRCC_34 2 34 NA NA HR NA CAN5 相同ad功能 D20 IO_L4N_T0_35 0 35 NA NA HR NA F16 IO_L6P_T0_35 0 35 NA NA HR NA CAN6 相同ad功能 J20 IO_L17P_T2_AD5P_35 2 35 NA NA HR NA H20 IO_L17N_T2_AD5N_35 2 35 NA NA HR NA can7 L19 IO_L9P_T1_DQS_AD3P_35 1 35 NA NA HR NA K16 IO_L24P_T3_AD15P_35 3 35 NA NA HR NA ps-can0 E17 IO_L3P_T0_DQS_AD1P_35 0 35 NA NA HR NA H15 IO_L19P_T3_35 3 35 NA NA HR NA ps-can1 E18 IO_L5P_T0_AD9P_35 0 35 NA NA HR NA K19 IO_L10P_T1_AD11P_35 1 35 NA NA HR NA- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
更新系统时，再次出现FCLK频率问题。这意味着，切换为原来的直接连接线路比较好。但是wrapper文件一直无法正常更新：vivado2018的同步问题一直存在，CAN3与其它CAN接线相同，但是只有它多余了CLK信号。

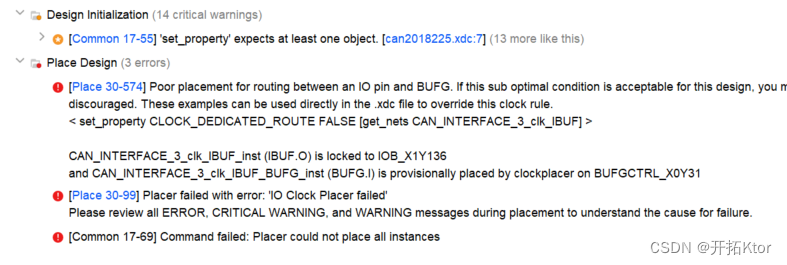

poor placement for routing错误
上个阶段，虽然已经添加了七个引脚，但是没有出现place问题。可是这次又是添加EMIO，又是更换引脚，变动不小。
此帖提示CLK信号问题，即CAN3的时钟信号外接普通IO。Unplace此引脚，supress unconstrained错误后，没有效果。于是，尝试断开重连BD中的所有CAN-CLK，重新生成wrapper，引脚输出正常。
测试结果：- CAN0无法正常接收。奇怪
- CAN1无法接收。奇怪！
- 连前期正常的CAN0都无法正常工作，因此可能是其它问题！
vivado RTL图编译错误
原先猜想是，vivado编译存在问题。检查BD图后，观察到CAN-CLK错误接入到FCLK0【粗心】。这提醒我，以后编译时，通过RTL图检查关键信号的路径。
奇怪的是，首次出现auto-pc错误。猜想原因是，当时出现一个M08_AXI接口时直接删除。这意味着，不能直接删除BD图的模块，需要慎重调整。目前相关修改没有效果，只有选择删除所有对象、重新搭建BD系统。
与预期不同，重新配置BD图时间不多，生成的RTL中CAN-CLK的传送路径也是正常的。观察到，在比特流编译成功时，Vivado软件中的错误message仍然存在。
测试结果如下：- CAN0测试成功
- CAN1测试成功
- CAN2测试成功
- CAN3测试成功
- CAN5测试成功，CAN4上轮测试过
- CAN6测试成功
- CAN7测试成功。这说明前期的判断失误，CAN口无法发送可能是BD系统搭建错误造成！一般的IO口都能正常使用，如果使用到特殊接口，可以再测试下。
串口协议逻辑思考
目前8CAN-PL和2CAN-PS的BD系统已经搭建完成。接下来问题是，如何设计协议来转换串口数据和CAN帧。
面对这么多的外设对象，不知如何管理：这些CAN外设是用来干什么、数据的特点是什么、准备用来干什么？如果没有具体讨论这些问题，则整个系统无的放矢，缺少具体研究对象。换言之，系统模型是残缺的。此时，又过度联想到freeRTOS或者linux等，思维头绪也越来越混乱。
协议转换的策略调度，没有任何进展，于是决定首先实现部分串口-can协议转换功能。在构思SDK软件程序逻辑过程中，意识到思维比较混乱。
3层注释逻辑和优化
以程序中的ScuGic配置为例，分三个层级说明程序注释：
- 说明整体逻辑，函数名基本相同，**//**处于贴最右边；
- 与函数左对齐，是整体逻辑的子逻辑。换言之，一个大逻辑分为几个小逻辑；
- 位于每段程序右边，具体说明这个函数的作用以及注意事项。
明确注释逻辑的意义在于，引入过去写作的习惯，迁移去年投入写作的状态。这种相似感，可以增强写作编程的熟悉感。同时，编程反馈比较强，写出的内容能够比较快在电脑端进行测试；与之相对，个人观点写作只是表达自己想法，很少能够获得观点反馈。这种差异能够进一步激活编程表达的动力。此外，SDK中的编程提示可以进一步创造这种流畅感，减少那种编程只是一步一步机械写出逻辑的消极感受。
//scugic配置 //初始化 ScuGicCfg = XScuGic_LookupConfig(XPAR_PS7_SCUGIC_0_DEVICE_ID); status = XScuGic_CfgInitialize(&ScuGic, ScuGicCfg, ScuGicCfg->CpuBaseAddress); if(status != XST_SUCCESS) { print("scugic init error\r\n"); } //优先级 XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, 0xA0, 0x3); XScuGic_SetPriorityTriggerType(&ScuGic, XPAR_XUARTPS_1_INTR, 0xA8, 0x2); //中断函数连接 XScuGic_Connect(&ScuGic,XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR, (Xil_ExceptionHandler)XCan_IntrHandler, &Can); XScuGic_Connect(&ScuGic,XPAR_XUARTPS_1_INTR, (Xil_ExceptionHandler)XUartPs_InterruptHandler, &Uart); //使能控制 XScuGic_Enable(&ScuGic, XPAR_FABRIC_CAN_0_IP2BUS_INTREVENT_INTR);// |XPAR_XUARTPS_1_INTR忽略中断使能，加入uart中断，can帧都无法发送 XScuGic_Enable(&ScuGic, XPAR_XUARTPS_1_INTR);//单独使能看看运行效果 //配置 xil exception对象 Xil_ExceptionInit(); Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT, (Xil_ExceptionHandler)XScuGic_InterruptHandler, &ScuGic); Xil_ExceptionEnable();- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
双CAN口协议转换
为了简单，首先测试双CAN口。逻辑是用ID区分CAN口，CAN0路接收的数据取首个，CAN1数据取第二个。这个简单逻辑也容易测试。首先直接编写CAN0逻辑，然后在此基础上添加CAN1。
问题是，CAN0能够正常进入中断，但是接收的CAN帧ID IF 逻辑出现错误。结果是，**RxFrame[0]**才是存储ID的数据结构马虎。
继续添加CAN1代码，实现相应逻辑。CAN结构体设定为结构体数组，方便管理。但是，程序运行之后 没有反应，led也没闪烁。现象是，串口有输出，但是主while逻辑中的点灯逻辑没有工作。首次定位BUG如下：1，**XCan_Initialize(&Can[i],0)**初始化对象出错，没有设定为i。但是这种现象，一般是程序进入while逻辑造成。否则，什么逻辑问题会造成这种程序现象的发生？
XCan Can[8];//修改为结构体数组- 1
print工作，主while和CAN发送失效
存在如下现象：
- 主程度逻辑如下，但是程序运行后，既没有LED闪烁也没串口发送数据；
- 参数初始化化后，print函数正常打印。
原因猜想如下：
- 程序运动过程中卡在某个while逻辑中；
- 程序运行到某个节点路飞，这个情况曾经出现过。
while(1) { print("test\r\n"); sleep(1); if(1) { XGpioPs_WritePin(&Gpio, 7, 1); sleep(1); XGpioPs_WritePin(&Gpio, 7, 0); sleep(1); } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
调试过程中，程序卡在can外设中断配置的xil_assert中，而assert中包含一个while循环。这意味着，XCan_SetHandler函数存在问题。但是在重新relaunch后，程序出现如下错误：No source available for “0x100000”
//pl-can0 XCan_SetHandler(&Can[0], XCAN_HANDLER_RECV, (void *)RecvHandler ,(void *)&Can[0]); XCan_SetHandler(&Can[0], XCAN_HANDLER_SEND, (void *)SendHandler ,(void *)&Can[0]); XCan_InterruptEnable(&Can[0], XCAN_IXR_RXNEMP_MASK); //pl-can1 XCan_SetHandler(&Can[1], XCAN_HANDLER_RECV, (void *)RecvHandler1 ,(void *)&Can[1]); //XCan_SetHandler(&Can[1], XCAN_HANDLER_SEND, (void *)SendHandler ,(void *)&Can[1]); XCan_InterruptEnable(&Can[1], XCAN_IXR_RXNEMP_MASK); int XCan_SetHandler(XCan *InstancePtr, u32 HandlerType, void *CallBackFunc, void *CallBackRef) { Xil_AssertNonvoid(InstancePtr != NULL); Xil_AssertNonvoid(InstancePtr->IsReady == XIL_COMPONENT_IS_READY); #define Xil_AssertNonvoid(Expression) \ { \ if (Expression) { \ Xil_AssertStatus = XIL_ASSERT_NONE; \ } else { \ Xil_Assert(__FILE__, __LINE__); \ Xil_AssertStatus = XIL_ASSERT_OCCURRED; \ return 0; \ } \ } void Xil_Assert(const char8 *File, s32 Line) { /* if the callback has been set then invoke it */ if (Xil_AssertCallbackRoutine != 0) { (*Xil_AssertCallbackRoutine)(File, Line); } /* if specified, wait indefinitely such that the assert will show up * in testing */ while (Xil_AssertWait != 0) { } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
No source available for “0x100000”
问题奇怪之外在于，原本程序可以正常debug，但是在调试一遍后，就发生这样的问题。尝试点击resume后，指针直接停在_boot处。切换调试模式为system debugger模式，指针仍然停留在_boot处。

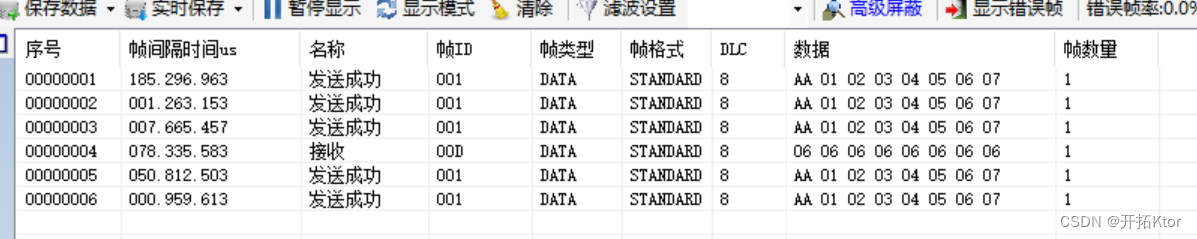

尝试直接进入行动模式，定位问题。首先，测试让两个CAN一同发送CAN帧，发现只有CAN0帧显示在ECanTool。猜想原因是，CAN1初始化问题导致中断配置中进入while的assert循环。为了测试是否是结构化数组造成初始化问题，尝试单独初始化CAN0和CAN1。
for(i = 0;i < 2;i++) { status = XCan_Initialize(&Can[i],i); //此逻辑唯一与CANx绑定,注意中断号 if(status != XST_SUCCESS) { xil_printf("can[%d] init error \r\n",i); } //can波特率：500K，频率为16Mhz XCan_EnterMode(&Can[i], XCAN_MODE_CONFIG); XCan_SetBaudRatePrescaler(&Can[i], 5); XCan_SetBitTiming(&Can[i], 2, 1, 4); XCan_EnterMode(&Can[i], XCAN_MODE_NORMAL); //CAN发送：组帧 can0和can1 FramePtr[0] = XCan_CreateIdValue(13, 0, 0, 0, 0); FramePtr[1] = XCan_CreateDlcValue(8); FramePtr1[0] = XCan_CreateIdValue(8, 0, 0, 0, 0); FramePtr1[1] = XCan_CreateDlcValue(8); ptr = (u8 *)(&FramePtr[2]); for(i = 0; i<8; i++) { *ptr++ = 6; } ptr = (u8 *)(&FramePtr1[2]); for(i = 0; i<8; i++) { *ptr++ = 7; } }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32

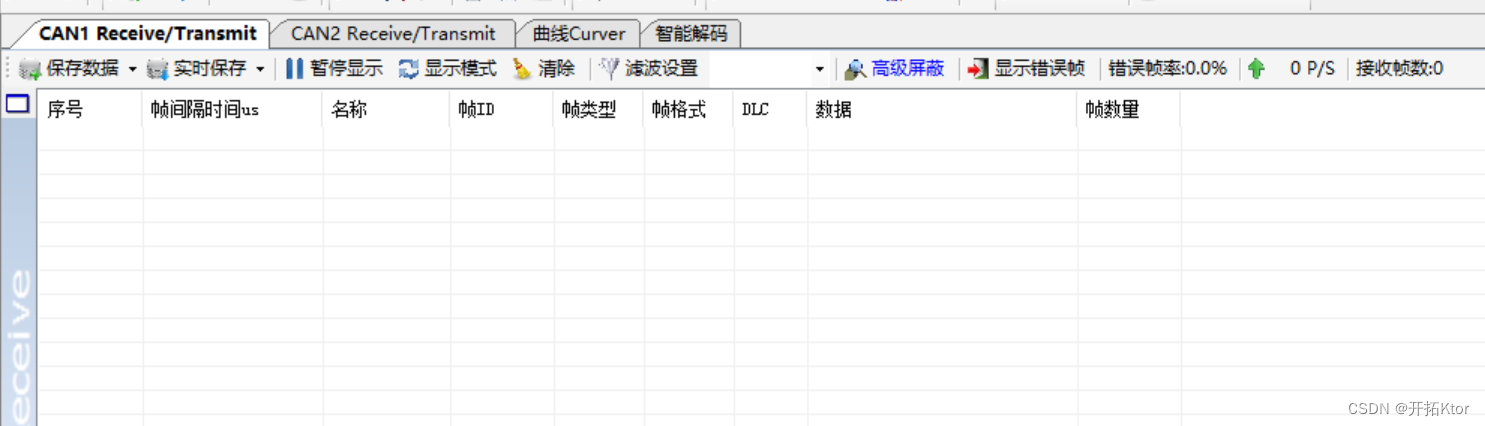

测试时候，才意识到ECanTool的界面是单独对两个通道进入测试，即为了看CAN1是否接收CAN帧，需要单独点出相应的页面。此外，此上位机无法同时接收两路信号，需要分别接收。单独测试后，CAN0和CAN1实现了正常发送。
尝试把所有CAN[0]命名改为CAN0，CAN[1]命名改变CAN1。如果中断程序正常运行，则说明数组结构体命名存在一定问题。命名修改后，CAN0和CAN1中断都顺利进入，基本CAN口的中断流程实现。数组结构体使用存在盲点。面对没有实践过的内容，默认存在末知问题。
3总结
为什么考虑采用freeRTOS管理外设？
实现多路CAN口协议转换时，需要针对每个CAN口设计对应的中断函数逻辑。这些中断逻辑可能存在不同的优化级，不同的内存管理区域以及不同的复用特点。为了同时管理如此多路CAN口数据，同时提升CAN口的响应效率，需要增加DMA、内存管理和映射策略等办法。或者为了更好管理每路CAN口，有必要采用freertos管理。为什么需要明确系统具体需求？
按照如下的测试逻辑，可以顺利8个CAN口的收发中断逻辑，无论上行还是下行。但是这只是搭建了一个基本的系统，系统没有任何需要处理的特征数据或者任务。这就需要明确自己系统的目标和具体任务，尤其是这个系统所处环境的数据特征等。如果无法明确每路CAN口的CAN帧数据周期控制特性，整个系统的建立就缺少实际意义。因此，仍然需要明确系统要解决的问题，这个有必要具体思考相关问题。小的发现：
-
粗心：在测试每路CAN口时，确实存在粗心问题。在此心态下，经常性混淆不同对象之间的映射关系，比如代码中的不同外设对象命名和处理区别。
-
测试技巧：LED闪烁是测试程序功能的一个简便方法，可以在设计数据节点板卡时，添加相应的LED闪烁功能，从而判断程序进入的状态。毕竟板子上的LED闪烁是非常直观的一种现象。
-
结构化表达：碰到技术问题的特殊现象，分析原因，修正问题，额外内容补充。按照一定的分析流程，能够减少犹豫，更加高效定位问题。
-
