1 前言

Filament 是一个实时物理渲染引擎，用于 Android、iOS、Linux、macOS、Windows 和 WebGL 平台。该引擎旨在提供高效、实时的图形渲染，并被设计为在 Android 平台上尽可能小而尽可能高效。Filament 支持基于物理的渲染（PBR），这意味着它可以模拟光线、材质和阴影等物理效果，以创建更逼真的图形场景。该引擎的设计注重性能和资源效率，使其成为移动设备和其他平台上渲染复杂图形的理想选择。

Filament 官方资料如下。
- Filament 仓库：https://github.com/google/filament
- Filament 中 PBR 原理及实现：https://google.github.io/filament/Filament.html
- Filament Materials Guide：https://google.github.io/filament/Materials.html
- Material Properties：https://github.com/google/filament/blob/main/docs/Material Properties.pdf
- Building Filament：https://github.com/google/filament/blob/main/BUILDING.md
- Building Filament for Android on Windows：https://github.com/google/filament/blob/main/android/Windows.md
- samples：https://github.com/google/filament/tree/main/samples
- android samples：https://github.com/google/filament/tree/main/android/samples
笔者本地编译环境如下。
```
Cmake: 3.19
ninja: 1.8.2
Python: 3.11.5
JDK: 17.0.9
Git Bash: 2.42.0.2
Visual Studio: 2019
Android NDK: 25.1.8937393
```
说明：Android SDK 的环境变量需要配置 ANDROID_HOME。

2 Windows 编译

官方编译介绍见 → Building Filament。

1）拉取 Filament 代码
```
git clone --recurse-submodules git@github.com:google/filament.git
# 切换至release分支
git checkout release
```
如果下载速度比较慢，在有代理软件（如 SSR）的前提下，在 ~/.ssh/config 文件（没有可以新建一个）里添加以下内容，可以提高下载速度。
```
Host github.com
User git
ProxyCommand connect -H 127.0.0.1:1080 %h %p

Host github.com
User git
ProxyCommand connect -S 127.0.0.1:1080 %h %p
```
2）生成项目

在 filament 根目录下创建【out\cmake-window】目录，打开 cmake-gui，配置如下。

在弹窗中选择 "Visual Studio 16 2019" 和 x64，如下。

配置完后，勾选 FILAMENT_SUPPORTS_VULKAN，再点击 Configure 按钮。

接着点击 Generate 按钮，生成项目。

3）编译项目

在 cmake-gui 界面，点击 Open Project 按钮，将通过 Visual Studio 打开生成的项目，用户也可以通过使用 Visual Studio 打开【filament\out\cmake-windows\TNT.sln】文件来打开项目，按以下步骤编译项目。

4）运行项目

Debug 和 Release 版本的编译路径分别为【filament\out\cmake-windows\samples\Debug】、【filament\out\cmake-windows\samples\Release】，里面有很多 exe 文件，点击这些文件可以运行相应 Demo，如下是点击 gltf_instances.exe 文件运行的效果。

用户也可以通过以下方式运行相关 Demo。

3 Android 编译

官方介绍见 → Building Filament for Android on Windows，本节所有命令都是通过【x64 Native Tools Command Prompt for VS 2019】命令行工具执行（注意：不能通过 cmd 或 Git Bash 执行这些命令）。

3.1 桌面工具编译

1）配置项目

在 filament 根目录下创建【out\cmake-desktop-tools】目录，打开【x64 Native Tools Command Prompt for VS 2019】命令行工具，执行以下命令。
```
cd out\cmake-desktop-tools
cmake ^
    -G Ninja ^
    -DCMAKE_INSTALL_PREFIX=..\release\filament ^
    -DFILAMENT_ENABLE_JAVA=NO ^
    -DCMAKE_BUILD_TYPE=Release ^
    ..\..
```
注意：不要修改桌面工具的安装路径（CMAKE_INSTALL_PREFIX），3.3 节中会使用到该路径。

2）编译项目
```
ninja matc resgen cmgen
```
3）安装项目
```
ninja install
```
执行结束后，在【filament\out\release\filament\bin】目录下生成了一些 exe 文件，如下，箭头所指的 exe 文件在 3.3 节中会使用到，因此不要修改桌面工具的安装路径。

3.2 平台插件编译

1）创建目录

在 filament 根目录下分别创建以下目录。
```
mkdir out\cmake-android-release-aarch64
mkdir out\cmake-android-release-arm7
mkdir out\cmake-android-release-x86_64
mkdir out\cmake-android-release-x86
```
2）配置项目

通过【x64 Native Tools Command Prompt for VS 2019】命令行工具，在每个目录下依次执行以下命令。
```
cd out\cmake-android-release-aarch64
cmake ^
    -G Ninja ^
    -DCMAKE_BUILD_TYPE=Release ^
    -DCMAKE_INSTALL_PREFIX=..\android-release\filament ^
    -DCMAKE_TOOLCHAIN_FILE=..\..\build\toolchain-aarch64-linux-android.cmake ^
    ..\..

cd out\cmake-android-release-arm7
cmake ^
    -G Ninja ^
    -DCMAKE_BUILD_TYPE=Release ^
    -DCMAKE_INSTALL_PREFIX=..\android-release\filament ^
    -DCMAKE_TOOLCHAIN_FILE=..\..\build\toolchain-arm7-linux-android.cmake ^
    ..\..

cd out\cmake-android-release-x86_64
cmake ^
    -G Ninja ^
    -DCMAKE_BUILD_TYPE=Release ^
    -DCMAKE_INSTALL_PREFIX=..\android-release\filament ^
    -DCMAKE_TOOLCHAIN_FILE=..\..\build\toolchain-x86_64-linux-android.cmake ^
    ..\..

cd out\cmake-android-release-x86
cmake ^
    -G Ninja ^
    -DCMAKE_BUILD_TYPE=Release ^
    -DCMAKE_INSTALL_PREFIX=..\android-release\filament ^
    -DCMAKE_TOOLCHAIN_FILE=..\..\build\toolchain-x86-linux-android.cmake ^
    ..\..
```
注意：不要修改平台插件的安装路径（CMAKE_INSTALL_PREFIX），3.3 节中会使用到该路径。

3）安装项目

在每个 cmake-android-release-xxx 目录下，都执行一次以下命令。
```
ninja install
```

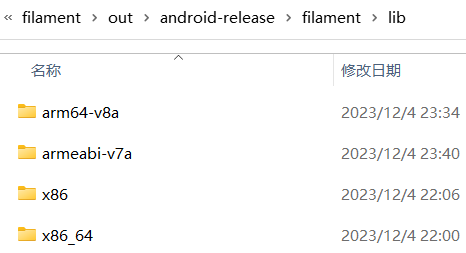

执行结束后，在【filament\out\android-release\filament\lib】目录下生成了一些平台插件库，如下，在 3.3 节中会使用到，因此不要修改平台插件的安装路径。

3.3 生成 AAR

1）构建 aar

进入【filament\android】目录，执行以下命令。
```
gradlew -Pcom.google.android.filament.dist-dir=..\out\android-release\filament assembleRelease
```
执行结束后，会生成 4 个 aar，位置如下。
```
filament\android\filamat-android\build\outputs\aar\filamat-android-release.aar
filament\android\filament-android\build\outputs\aar\filament-android-release.aar
filament\android\filament-utils-android\build\outputs\aar\filament-utils-android-release.aar
filament\android\gltfio-android\build\outputs\aar\gltfio-android-release.aar
```
2）拷贝 aar

将 aar 文件拷贝到【filament\out\aar】目录下。
```
copy filamat-android\build\outputs\aar\filamat-android-release.aar ..\out\aar\
copy filament-android\build\outputs\aar\filament-android-release.aar ..\out\aar\
copy filament-utils-android\build\outputs\aar\filament-utils-android-release.aar ..\out\aar\
copy gltfio-android\build\outputs\aar\gltfio-android-release.aar ..\out\aar\
```
拷贝的 aar 文件如下。

3.4 导入依赖

1）自动导入

在 app\build.gradle 文件中添加以下依赖，版本号可以参考 → releases。
```
android {
    ...
    aaptOptions { // 在应用程序打包过程中不压缩的文件
        noCompress 'filamat', 'ktx'
    }
}

dependencies {
    implementation 'com.google.android.filament:filament-android:1.48.0'
    implementation 'com.google.android.filament:filamat-android:1.48.0'
    implementation 'com.google.android.filament:filament-utils-android:1.48.0'
    implementation 'com.google.android.filament:gltfio-android:1.48.0'
}
```
2）手动导入

使用 3.3 节中编译的 aar（或从 releases 中下载 aar），将他们复制到【project\libs】或【project\app\libs】目录下。

如果复制到【project\libs】目录下，在 app\build.gradle 中配置如下。
```
android {
    ...
    aaptOptions { // 在应用程序打包过程中不压缩的文件
        noCompress 'filamat', 'ktx'
    }
}

dependencies {
    implementation fileTree(dir: '../libs', include: ['*.aar'])
}
```
如果复制到【project\app\libs】目录下，在 app\build.gradle 中配置如下。
```
android {
    ...
    aaptOptions { // 在应用程序打包过程中不压缩的文件
        noCompress 'filamat', 'ktx'
    }
}

dependencies {
    implementation fileTree(dir: 'libs', include: ['*.aar'])
}
```
声明：本文转自【Filament】Filament环境搭建。
