🎄一、概述

海思SS528的 VO（ Video Output，视频输出）模块主动从内存相应位置读取视频和图形数据，并通过相应的显示设备输出视频和图形。

说明：本文介绍了主要的海思SS528平台的，如无特别说明，都是SS528平台的相关内容。

海思SS528的VO模块包含了三路显示设备：

• 超高清显示设备DHD0（Device HD0，高清设备0）
  • 视频层VHD0（Video layer of DHD0）
  • 视频层VHD2（Video PIP layer）
  • 图形层G0（Graphic layer 0）
  • 图形层G2（Graphic layer 2）
  • 图形层G3（Graphic layer 3）
• 高清显示设备DHD1（Device HD1，高清设备1）
  • 视频层VHD1（Video layer of DHD1）
  • 视频层VHD2（Video PIP layer）
  • 图形层G1（Graphic layer 1）
  • 图形层G2（Graphic layer 2）
  • 图形层G3（Graphic layer 3）
• 标清显示设备DSD0（Device SD0，标清设备0）
  • 视频层VSD0（Video layer of DSD0）
  • 图形层G2（Graphic layer 2）
  • 图形层G3（Graphic layer 3）

分辨率主要有以下几种概念：

• 设备分辨率指该设备的输出有效像素点数，由设备时序决定。
• 显示分辨率指画面在显示设备上的有效显示区域，由视频层属性中的display_rect成员决定。
• 画布分辨率指VGS拼接时使用的一块输出视频数据的内存区域，由视频层属性中的img_size决定。直通时无此定义。
• 图像分辨率指图像本身的有效像素点数，由实际的显示图像分辨率决定。

🎄二、显示设备

SDK将高清和标清显示设备分别标示为 DHDx（ Device High Definition x）和 DSDx（ Device Standard Definition x），其中， x为索引号，从0开始取值，表示第几路高清/标清显示设备。例如第0路高清设备标示为DHD0，第0路标清显示设备标示为DSD0。所有高清和标清显示设备又可分别简称为HD和SD设备。由于DHD0能够支持到4K（3840x2160）的时序，因此DHD0也可以称之为超高清显示设备。

SS528V100各个显示设备支持的输出接口和最大输出时序如下图：

🎄三、视频层

视频层就是用来显示视频的，当我们将视频解码、处理后，最后可以将视频数据显示在视频层的某个通道上。

对于固定在每个显示设备上面对应的视频层， SDK也对应采取 VHDx（ Video layer of HD x）和 VSDx（ Video layer of SD x）来标示。

SS528V100平台有4个视频层，VHD0、VHD1、VSD0分别固定绑定在DHD0、DHD1、DSD0上面。而VHD2，也就是PIP层，支持动态绑定在DHD0或DHD1上。

SINGLE模式和MULTI模式
SINGLE模式和MULTI模式是对支持多区域的视频层而言的，即硬件支持多区域，为区别于软件上的通道概念，此处称为多区域。
SINGLE模式表示在硬件上配置一个显示区域， MULTI模式是在硬件上配置多个显示区域（大于等于1个区域）。
注意将多区域与通道区别开来，SINGLE模式和MULTI模式下都可以实现多通道显示，前者其所有通道被组织成一幅图像显示在一个区域内，后者其每个通道独立并独占一个显示区域。
另外，一个视频层只能工作在其中一种模式下。

视频层放大
SS528的视频层VHD0是在SINGLE模式下是支持放大的，在MUTIL模式，所有视频层不支持放大。

视频层支持放大情况下：当视频层的 img_size 时， img_size放大（最大放大15倍）到display_rect显示； img_size>display_rect 时，显示为 img_size 与 display_rect 的交集。



视频层不支持放大情况下：显示为 img_size 与 display_rect 的交集。

解压和压缩
解压功能是视频层的功能，支持输入源图像是压缩数据（格式为行压缩）， VO会进行解压显示。
SINGLE模式下，若VO支持解压缩能力，则由VO进行解压缩，否则将调用VGS进行解压缩；

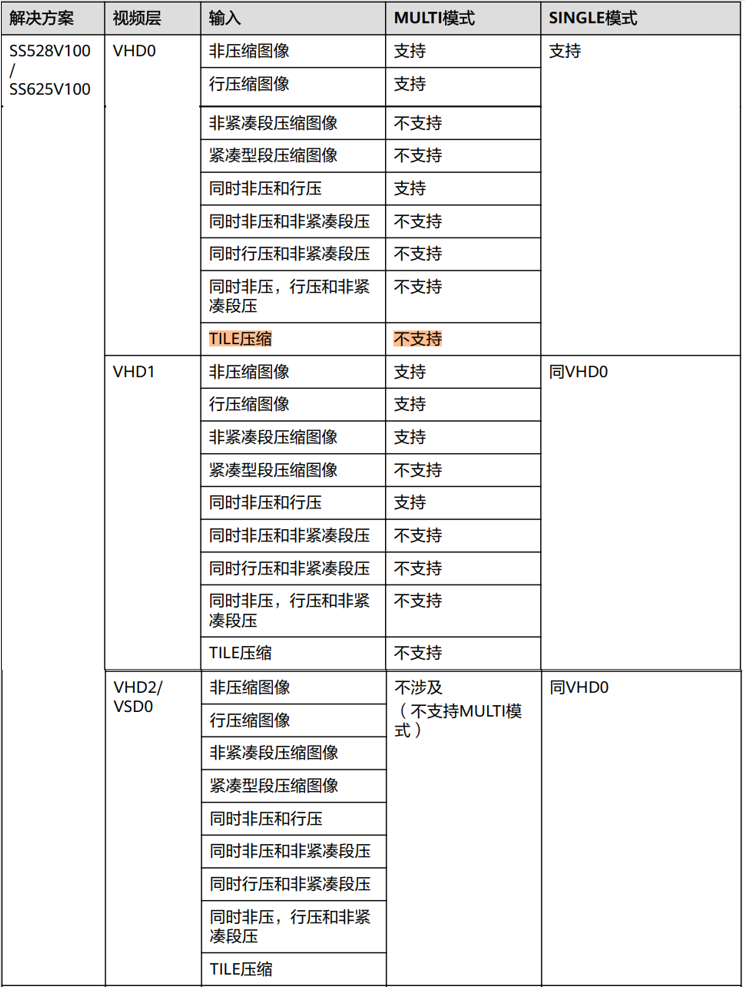

在MULTI模式下，所有视频层支持的压缩模式或压缩模式组合如下。

🎄四、VO通道

SDK将通道归属于视频层管理，一个视频层上可显示多个视频，每一个视频显示区域称为一个通道，视频被限制通道内，通道被限制在视频层内。对于一个视频层，其上面的通道都是独立的。同时，不同的视频层上的通道也是独立的。对于通道的排号上面不存在跨层的连续。

对于系统绑定，应该使用视频层号和通道号来进行绑定配置；

SINGLE模式下：源图像缩放到通道区域大小。
MULTI模式下：显示为源图像与通道显示区域交集。

SS528各个视频层通道数：

• VHD0：支持64通道(SINGLE模式)、支持64通道(MULTI模式)
• VHD1：支持64通道(SINGLE模式)、支持64通道(MULTI模式)
• VHD2(PIP)：支持64通道(SINGLE模式)、不支持通道(MULTI模式)
• VSD0：支持64通道(SINGLE模式)、不支持通道(MULTI模式)

通道优先级
VO软件上支持多个通道同时输出显示，按照优先级顺序对输出图像进行叠加，当各个通道的画面有重叠区域时，优先级高的图像显示在上层，如果各个通道优先级一致，则通道号越大的默认优先级越高。

🎄五、总结

本文记录了一些VO模块相关的知识点，供日后学习、复习。

学习VO模块，我主要记录了设备、视频层、VO通道的一些知识点，除此之外，还有视频回写相关知识、通道图像局部放大、视频层与图形层绑定、单画面直通模式、低功耗策略、旋转、输入和输出数据格式、像素格式转换、虚拟设备、负载检测、数据透传、低延时、角框功能等知识概念。这些可以参考《MPP媒体处理软件V5.0 》。
