移植Nokia5110屏驱动 | 我是如何将51代码转为STM32驱动代码的

大家好，我是程序员小哈。

– 简介

问题由来

NOKIA 5110 屏

Nokia5110屏是一个非常经典的液晶显示模块，在小哈哥玩单片机的时候，可选的液晶模块并不多，一般来说就是LCD1602、LCD12864，这个Nokia5110屏在我当时来看，是相当高级的一个液晶屏了。

Nokia/诺基亚5110 屏是用在5110、6150，6100 等系列移动电话上的液晶显示模块，国内厂家也生产有类似的兼容产品。该产品除应用于移动电话外，也可广泛应用于各类便携式设备的显示系统。单片机控制显示，人机交互界面显示，数据采集显示等电子设计场合。

规格参数

工作电压：DC3.3-5.0V
屏幕颜色：单色
分辨率：84*48，字符：6*8字符的话，可以显示6行字符，每行14个字符
通信方式：串行SPI接口
液晶模块：LPH7366
运用场合：单片机检测信息显示，人机交互界面开发等电子设计
外形尺寸：45x43x1.6mm

管脚定义

模块原理图

实际硬件连接

模块尺寸

程序移植

小哈哥之前用51单片机驱动过这个液晶屏，实际使用只需要五个IO引脚即可驱动。

我们今天就看看，如果网上找不到你所用芯片的例程，只有别的芯片的例程你怎么参考呢？下面咱们就来移植一下。

拷贝驱动文件

将液晶屏的驱动文件拷贝到STM32工程下的HARDWARE目录下，并在STM32的工程中添加文件。

添加GPIO初始化函数

void lcd_gpio_init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
}
1
2
3
4
5
6
7
8
9
10
11

修改GPIO操作的宏定义

//51单片机
//sbit LCD_RST=P0^0;
//sbit LCD_CE=P0^1;
//sbit LCD_DC=P0^2;
//sbit LCD_DIN=P0^3;
//sbit LCD_CLK=P0^4;

//STM32单片机
#define LCD_RST PCout(5)
#define LCD_CE PCout(0)
#define LCD_DC PCout(1)
#define LCD_DIN PCout(2)
#define LCD_CLK PCout(3)

1
2
3
4
5
6
7
8
9
10
11
12
13
14

修改1us的延时

#define Wait1us delay_us(1)
1

函数调用

//Nokia5110初始化
lcd_gpio_init();
lcd_init();
lcd_clear(); //清屏幕

lcd_string(0,0,"Time:");
1
2
3
4
5
6

编译程序，没有错误，下载程序，发现屏幕中可以正常显示预设内容，证明驱动已经移植成功了。

源码获取/素材获取

公众号后台回复关键字：Nokia5110，获取测试Demo源码。

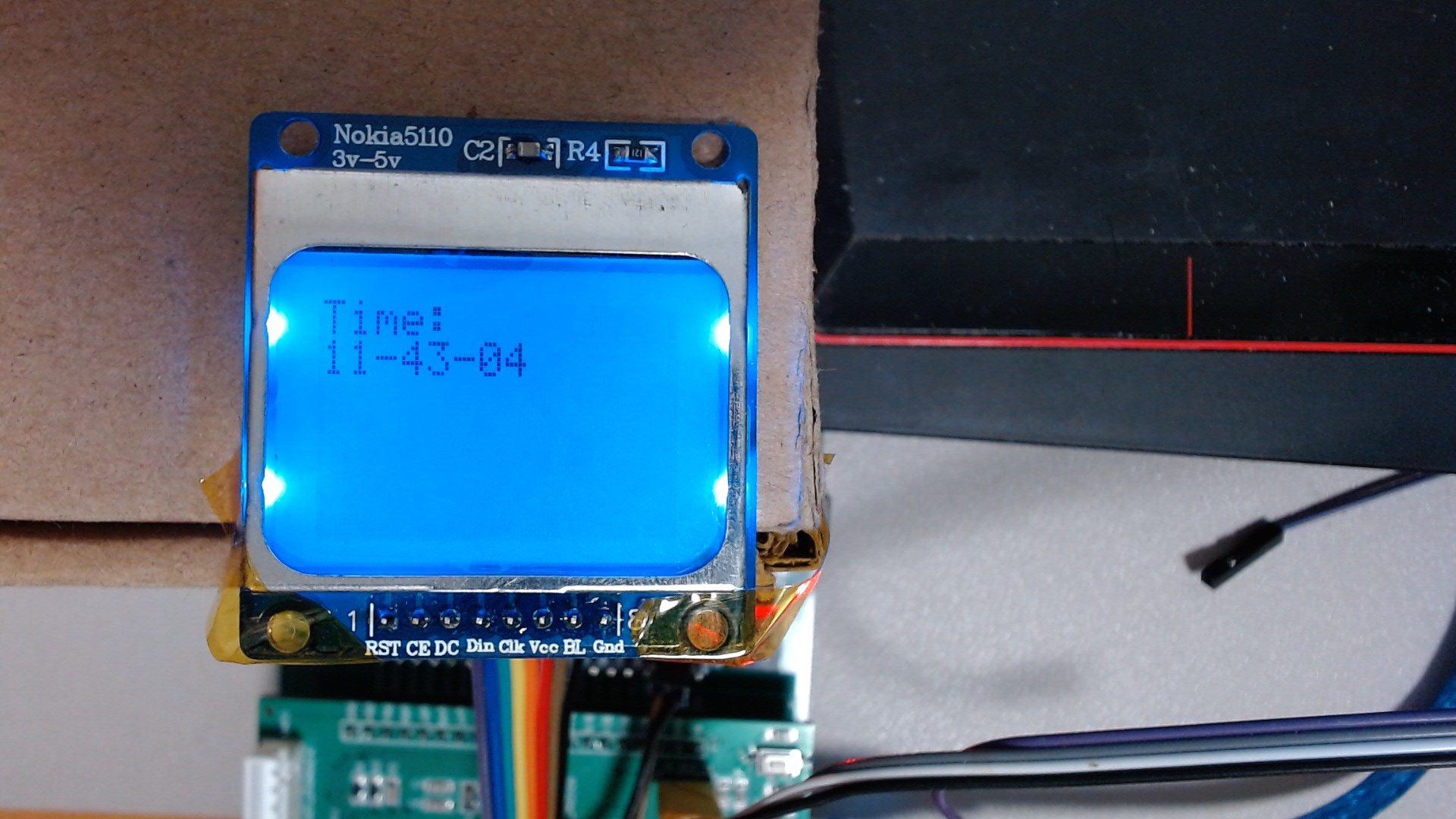

结果展示

视频展示

总结

这次测试用的杜邦线，杜邦线虽然方便，但是一碰，屏幕显示输出就没有了，只能重新插拔，复位单片机，很是无语。

另外还要注意，有的时候，杜邦线接触不是很好，在测试程序的时候，首先要保证杜邦线的接触良好，大家不确认的话，可以使用万用表蜂鸣器档，测测每个引脚的两端是否导通。

怎么样？还是挺简单的吧？本文有没有收获？可以文末留言交流一下哈，或者加小哈哥微信，我们群里聊。

好了，今天的文章内容到这里就结束了，希望对你有帮助，我们下一期见！~
