海康威视监控相机的SDK与opencv调用（非工业相机）

1.研究内容

本篇主要对海康威视的监控相机的SDK回调进行研究，并于opencv结合，保存图像,以供后续其他处理，开发语言为C++

2.步骤及方法

2.1 海康SDK介绍

海康SDK下载地址
根据自身编译环境，下载对应的SDK，需要注意的是，不要和工业相机SDK相混淆，工业相机好像是MVS是什么玩意儿，现在暂时没研究

SDK包的结构如下，包括需要的头文件和库目录，其中windows下还提供了Demo示例，开发文档是我们时常需要用到的，结构如下：

其中SDK编程指南是需要注意的一个地方，通常需要根据自己的相机型号选择对应的文件，有些相机型号可能不支持，比如我使用的DS-2CD7********，这款相机，就只支持IPC的,查看文档是否支持相机，可以打开文档，在SDK简介中查看：

SDK文件确定后可以开始后续的开发了

2.2 环境搭建

打开visual studio 2022，配置sdk环境，包括前面提到的库文件和头文件，其中用到了opencv，配置opencv的相关头文件和库文件：


配置方式不多说，也可以在VC++目录中添加

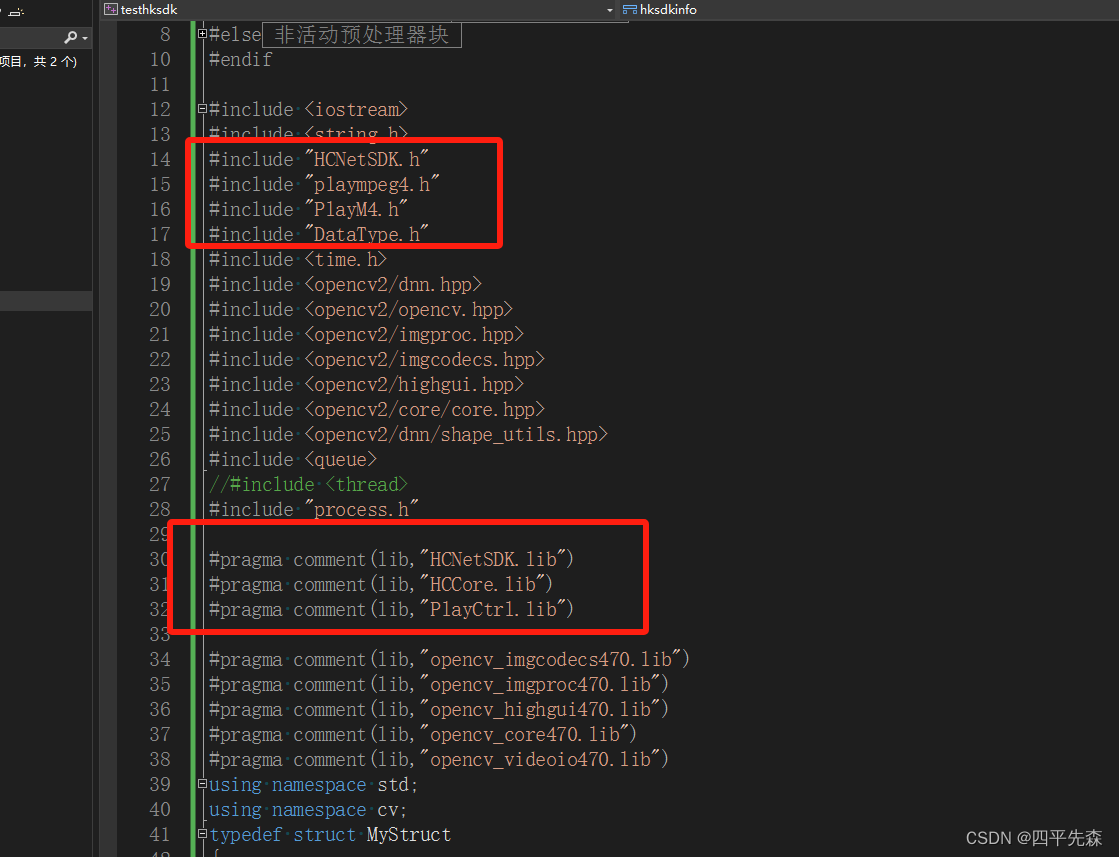

添加完成后，编写头文件，蒋需用到的库包含进来，包括opencv的和海康sdk的：

其中有一个PlayM4.h头文件，sdk里面是没有的，需要在示例文件中拷贝过来，opencv如果是编译成一个opencv_world的，直接配置上去就行了

2.3 相机配置

海康相机配置比较容易，初始的IP地址是192.168.1.64，可以根据实际使用情况，修改相机的IP，登录的用户名和密码，sdk调用的时候需要用到这3个信息。

2.4 SDK调用

SDK取流在文档的第4章《函数调用示例》中，直接复制，粘贴，修改好自己相机的IP，用户名和密码就可以正常调用起来了，主要分为以下几个部分：
（1）初始化
初始化，包括设备注册，设置连接时间和重连时间，设置异常回调函数等，其中最重要的是设置登录相机设备的IP地址，用户名和密码。
（2）调用相机
调用相机有多种方式，可以直接使用rtsp取流，也可以直接使用海康sdk提供的回调取流函数，这一部分需要参考sdk开发文档，不只是代码示例，还有sdk提供的其他函数，可参考5《函数说明》，例如，我需要拿到图像后和opencv结合，那么需要拿到图像的数据，就需要用到以下接口了：

3 图像保存

本篇主要解决的问题是，sdk拿到的图像通过opencv保存下来并且可以做其他操作，sdk中提供的参考示例用了一个Sleep函数，不是和符合我的要求，所以做了一些修改后面会提供整个代码工程，主要的改动如下：
参考的sdk：

修改的部分

//使用海康的SDK抓取图像
 HKSDK_LIB_API int __stdcall  playCapture(void* user,int count, Mat &save_image_l,Mat &save_image_r)
{
	//外部多线程使用
	LPMyStruct stru = (LPMyStruct)user;

	//启动预览并设置回调数据流
	NET_DVR_PREVIEWINFO struPlayInfo = { 0 };
	struPlayInfo.hPlayWnd = NULL;         //需要SDK解码时句柄设为有效值，仅取流不解码时可设为空
	struPlayInfo.lChannel = stru->channel;       //预览通道号
	struPlayInfo.dwStreamType = 0;       //0-主码流，1-子码流，2-码流3，3-码流4，以此类推
	struPlayInfo.dwLinkMode = 0;       //0- TCP方式，1- UDP方式，2- 多播方式，3- RTP方式，4-RTP/RTSP，5-RSTP/HTTP
	struPlayInfo.bBlocked = 1;       //0- 非阻塞取流，1- 阻塞取流

	LPNET_DVR_JPEGPARA JpegPara = new NET_DVR_JPEGPARA;
	JpegPara->wPicQuality = 0;
	JpegPara->wPicSize = 70;
	int w = 2560;
	int h = 1440;
	char* Jpeg = new char[w * h];
	DWORD len = w * h;
	LPDWORD Ret = 0;
	if (!NET_DVR_SetCapturePictureMode(BMP_MODE))
	{
		cout << "Set Capture Picture Mode error!" << endl;
		cout << "The error code is " << NET_DVR_GetLastError() << endl;
	}
	vector<char>data(w * h);

	bool capture = NET_DVR_CaptureJPEGPicture_NEW(stru->lUserId, struPlayInfo.lChannel, JpegPara, Jpeg, len, Ret);
	if (!capture)
	{
		printf("Error: NET_DVR_CaptureJPEGPicture_NEW = %d", NET_DVR_GetLastError());
		return -1;
	}
	for (int i = 0; i < w * h; i++)
		data[i] = Jpeg[i];

	if(stru->channel==1){
		save_image_l = imdecode(Mat(data), 1);
	}
	if (stru->channel == 2) {
		save_image_r = imdecode(Mat(data), 1);
	}





	return 0;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

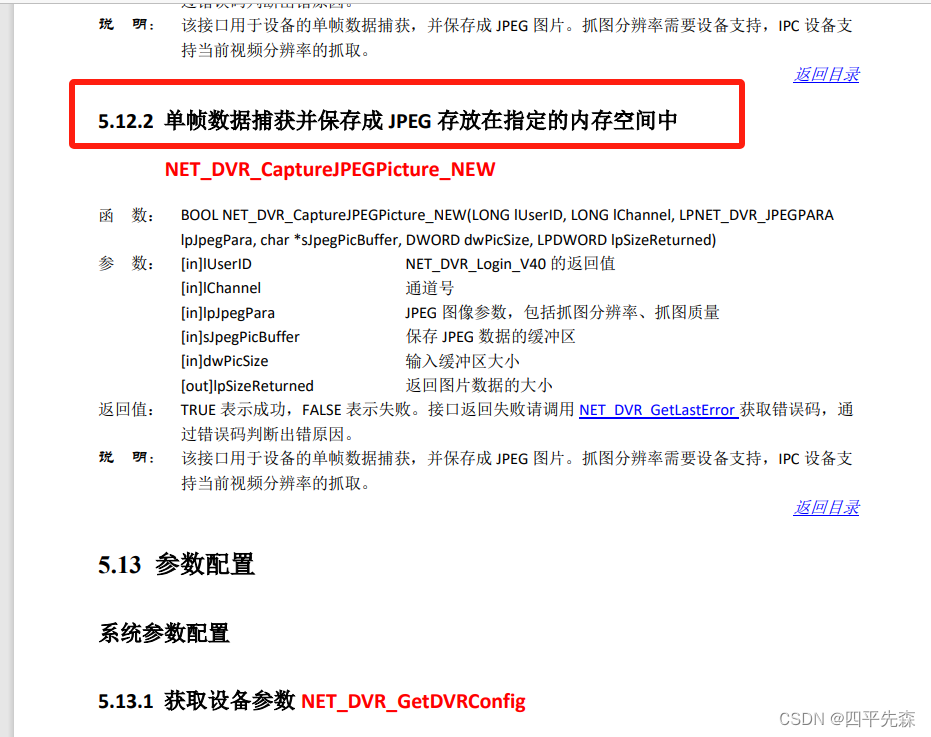

此时save_image_r 表示的就是一个Mat了，主要修改包括：
（1）LPNET_DVR_JPEGPARA
从这一部分开始，和sdk提供的有所区别，主要用NET_DVR_CaptureJPEGPicture_NEW替换了NET_DVR_RealPlay_V40函数
其中LPNET_DVR_JPEGPARA类提供了一些配置，包括图像大小，图像质量等。

4 完整C++代码工程

完整的代码工程点击头像获取资源，可以直接部署使用，我这里相机有两个通道图，所以拿到了两个图。
