STM32——STM32F4系统架构

前言

本篇文章为STM32F4系列的系统架构，因为最近在学习F4的板子，暂时先更F4的，有需要F1的后续再更新。
主系统由 32 位多层 AHB 总线矩阵构成，可实现以下部分的互连：

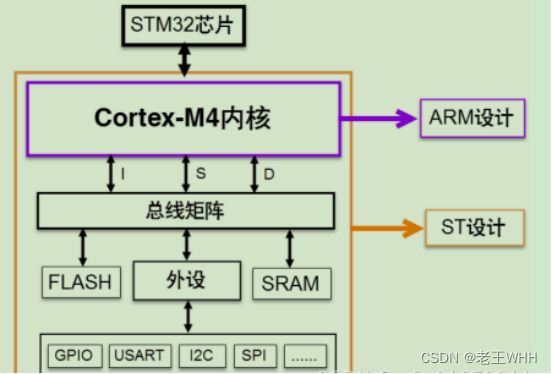

STM32F4XX系统架构

● 八条主控总线：
— Cortex™-M4F 内核 I 总线、D 总线和 S 总线
— DMA1 存储器总线
— DMA2 存储器总线
— DMA2 外设总线
— 以太网 DMA 总线
— USB OTG HS DMA 总线
● 七条被控总线：
— 内部 Flash ICode 总线
— 内部 Flash DCode 总线
— 主要内部 SRAM1 (112 KB)
— 辅助内部 SRAM2 (16 KB)
— 辅助内部 SRAM3 (64 KB)（仅适用于 STM32F42xxx 和 STM32F43xxx 器件）
— AHB1 外设（包括 AHB-APB 总线桥和 APB 外设）
— AHB2 外设
— FSMC
借助总线矩阵，可以实现主控总线到被控总线的访问，这样即使在多个高速外设同时运行期间，系统也可以实现并发访问和高效运行。
