【Verilog】画出下列wave信号波形图

题目

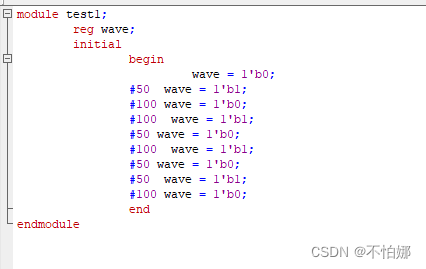

画出下列wave信号波形图。

分析与仿真

从0时刻开始，wave初值为0，持续50个时间单位
接下来wave变为1，持续100个时间单位，此时的时间是50 + 100 = 150
接下来wave变为0，持续100个时间单位，此时的时间是150 + 100 = 250
接下来wave变为1，持续50个时间单位，此时的时间是250 + 50 = 300
接下来wave变为0，持续100个时间单位，此时的时间是300 + 100 = 400
接下来wave变为1，持续50个时间单位，此时的时间是400 + 50 = 450
接下来wave变为0，持续50个时间单位，此时的时间是450 + 50= 500
接下来wave变为1，持续100个时间单位，此时的时间是500+ 100 = 600
最后wave变为0

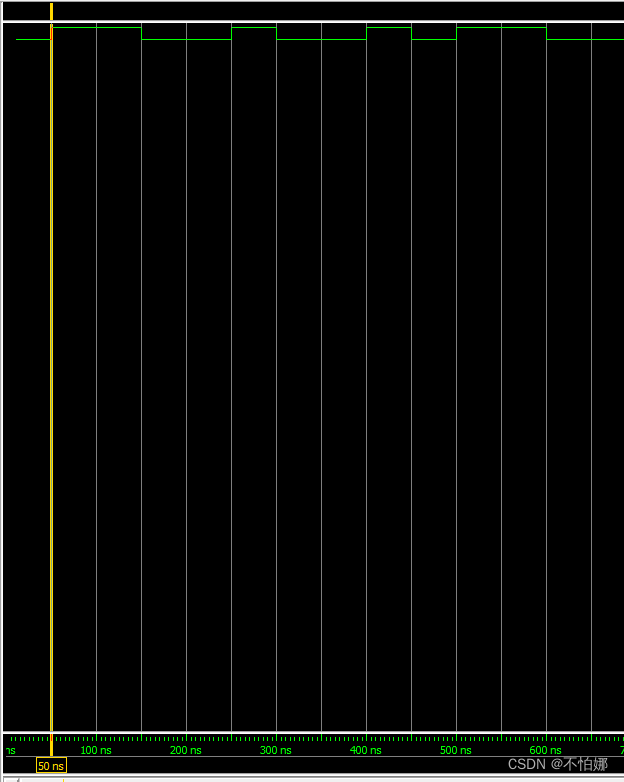

我们来在modeisim里仿真看看波形图是什么:

参考答案
