共模电感在EMC电路里有哪些原理及作用？|深圳比创达EMC

一、共模电感在EMC电路里的作用

EMC电路设计中共模干扰问题居多，所以共模电感很常见。共模电感是可以抑制共模干扰的器件，它对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。是消灭电路中电磁兼容问题的一大利器；

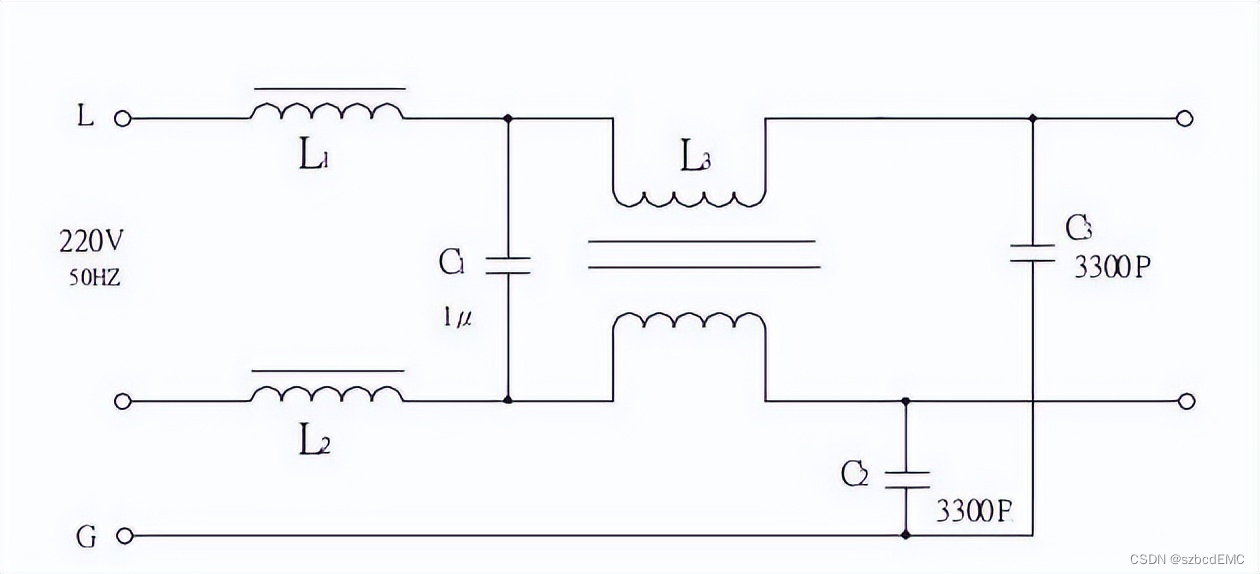

二、共模电感在EMC电路里的原理

流过共模电流时会产生很大的感抗，此时磁环中的磁通是相互叠加的，以达到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流通过不受影响。共模电感在线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响；

三、共模电感的注意事项

在设计共模电感的时候应该注意几点：

1、共模导线和导线是相互绝缘的；

2、瞬时大电流经过磁芯时，磁芯是不能饱和的。为了防止在瞬时过电压作用下磁芯和线圈之间发生击穿，所以磁芯应与线圈绝缘；

3、要减小线圈的寄生电容，共模线圈应尽可能绕制单层，增强线圈对瞬时过电压的承受能力。

共模电感的阻抗越大越好，在选择的时候需要注意滤波的频段，因此我们在选择共模电感时要根据阻抗频率曲线选择。此外还要注意考虑差模阻抗，它会对信号产生一定的影响，特别是高速信号的端口。

以上就是小编给您们介绍的共模电感在EMC电路里有哪些原理及作用的内容，希望大家看后有所帮助！
