【python绘图—colorbar操作学习】

1、Colorbar的作用

Colorbar（颜色条）在绘图中的作用非常重要，它主要用于以下几个方面：

• 表示数据范围： Colorbar可以显示图中的颜色映射范围，帮助理解图中不同颜色所代表的数据范围。例如，在热力图中，不同的颜色可能表示不同的温度值，颜色条可以告诉哪种颜色对应哪个温度值。
• 数据解释： Colorbar可以提供关于颜色和数据之间的映射关系的信息。可以通过查看颜色条来了解不同颜色在图中代表的数据值。
• 数据分布： 颜色条可以帮助理解数据的分布情况。例如，颜色条中的颜色分布越均匀，表示数据在整个范围内都有分布。

2、Colorbar的操作

截取cmap

import numpy as np
import matplotlib as mpl
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
cmap=mpl.cm.jet_r          #获取色条

# print(cmap._segmentdata)
newcolors=cmap(np.linspace(0,1,256))  #分片操作
# print(newcolors)
newcmap=ListedColormap(newcolors[125:]) #切片取舍
# print(newcmap)
fig=plt.figure(figsize=(1.5,0.3),dpi=500)
ax1=fig.add_axes([0,0,1,0.45])
ax2=fig.add_axes([0,1,1,0.45])
norm =mpl.colors.Normalize(vmin=0, vmax=10)
fc1=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,cmap='jet_r'),
                 cax=ax1,
                 orientation='horizontal',
                 extend='both')
fc2=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,cmap=newcmap),
                 cax=ax2,
                 orientation='horizontal',
                 extend='both')
for i in [fc1,fc2]:
    i.ax.tick_params(labelsize=3,width=0.5,length=0.5)
    i.outline.set_linewidth(0.5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

拼接cmap

import numpy as np
import matplotlib as mpl
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap
import cmaps
plt.rcParams['font.sans-serif']=['FangSong']
plt.rcParams['font.size']=18
cmap1=cmaps.spread_15lev_r
cmap2=cmaps.sunshine_diff_12lev
list_cmap1=cmap1(np.linspace(0,1,15))
list_cmap2=cmap2(np.linspace(0,1,12))
new_color_list=np.vstack((list_cmap1,list_cmap2))
new_cmap=ListedColormap(new_color_list,name='new_cmap ')
fig=plt.figure(figsize=(6,3))
ax1=fig.add_axes([0,0,1,0.15])
ax2=fig.add_axes([0,0.3,1,0.15])
ax3=fig.add_axes([0,0.6,1,0.15])
norm =mpl.colors.Normalize(vmin=0, vmax=10)
fc1=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,
                 cmap=cmap1),cax=ax1,
                 orientation='horizontal',extend='both')
fc2=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,
                 cmap=cmap2),cax=ax2,
                 orientation='horizontal',extend='both')
fc3=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,
                 cmap=new_cmap),cax=ax3,
                 orientation='horizontal',extend='both')
for i in [fc1,fc2,fc3]:
    # i.ax.tick_params(labelsize=20,width=0.01,length=1)
    i.outline.set_linewidth(0.5)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

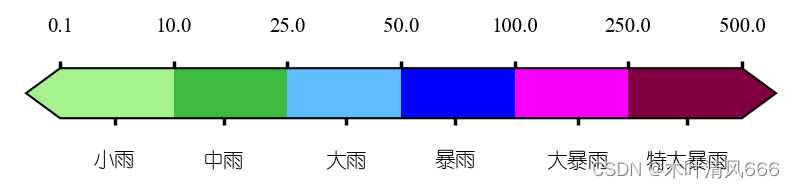

双刻度列colorbar

import numpy as np
import matplotlib as mpl
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors
plt.rcParams['font.sans-serif']=['Times New roman']
##第一步，制作雨量色条
fig=plt.figure(figsize=(1.5,0.2),dpi=500)
ax=fig.add_axes([0,0,1,0.5])
colorlevel=[0.1,10.0,25.0,50.0,100.0,250.0,500.0]                        #雨量等级
colordict=['#A6F28F','#3DBA3D','#61BBFF','#0000FF','#FA00FA','#800040']  #颜色列表
cmap=mcolors.ListedColormap(colordict)                                   #产生颜色映射
norm=mcolors.BoundaryNorm(colorlevel,cmap.N)                             #生成索引
fc=fig.colorbar(mpl.cm.ScalarMappable(norm=norm,cmap=cmap),
             cax=ax,orientation='horizontal',extend='both')
fc.ax.tick_params(which='major',labelsize=3,direction='out',width=0.5,length=1)
fc.outline.set_linewidth(0.3)

##第二步，生成双刻度列##
ax2=fc.ax                                                #召唤出fc的ax属性并省称为ax2,这时ax2即视为一个子图
ax2.xaxis.set_ticks_position('top')                      #将数值刻度移动到上边
ax2.tick_params(labelsize=3,top=True,width=0.5,length=1) #修改刻度式，并使上有刻度


ax3=ax2.secondary_xaxis('bottom')
ax3.tick_params(labelsize=3,width=0.5,length=1)
ax3.spines['bottom'].set_bounds(0.1,500)                  #截去多余的部分
ax3.set_xticks([40,120,210,290,380,460])
ax3.set_xticklabels(['小雨','中雨','大雨','暴雨','大暴雨','特大暴雨'], fontname="youyuan", fontweight='bold')
ax3.spines['bottom'].set_linewidth(0.3)                    #修改底部到框线粗细
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

3、快速创建colorbar

• 使用LinearSegmentedColormap可以快速创建colorbar

import numpy as np
import matplotlib as mpl
import matplotlib.pyplot as plt
from matplotlib.colors import ListedColormap, LinearSegmentedColormap
# 这里定义了一个从白色、蓝色过渡到绿色再到红色的colormap
cmap_data = [(0.0,'white'),(0.33, 'blue'), (0.66, 'green'), (1.0, 'red')]  # 这里定义了一个从蓝色过渡到绿色再到红色的colormap

# 创建LinearSegmentedColormap对象
new_cmap = LinearSegmentedColormap.from_list('my_colormap', cmap_data, N=256)

fig=plt.figure(figsize=(1.5,0.3),dpi=500)
ax1=fig.add_axes([0,0,1,0.45])

norm =mpl.colors.Normalize(vmin=0, vmax=10)

i = fig.colorbar(mpl.cm.ScalarMappable(norm=norm,cmap=new_cmap),cax=ax1,orientation='horizontal')
i.ax.tick_params(labelsize=5,width=0.5,length=0.5)
i.set_ticks(range(11))
i.outline.set_linewidth(0.3)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
