nginx源码分析--基数树

#define NGX_RADIX_NO_VALUE   (uintptr_t) -1

3.

* amd64上的6位(64位平台和4K页面)

* i386上的7位(32位平台和4K页面)

* 64位模式下sparc64上的7个比特位(8K页)

* 32位模式下sparc64上的8个比特位(8K页)

if (preallocate == -1) {
        switch (ngx_pagesize / sizeof(ngx_radix_node_t)) {

        /* amd64 */
        case 128:
            preallocate = 6;
            break;

        /* i386, sparc64 */
        case 256:
            preallocate = 7;
            break;

        /* sparc64 in 32-bit mode */
        default:
            preallocate = 8;
        }
    }

3.循环如下：

//加入preallocate=7,最终建的基数树的节点总个数为2^(preallocate+1)-1，每一层个数为2^(7-preallocate)
    //循环如下：
    //preallocate  =      7         6        5         4         3         2        1
    //mask(最左8位)=      10000000  11000000 11100000  11110000  11111000  11111100 11111110
    //inc          =     10000000  01000000 00100000  00010000  00001000  00000100 00000010
    //增加节点个数    =      2         4        8         16        32        64       128


插入

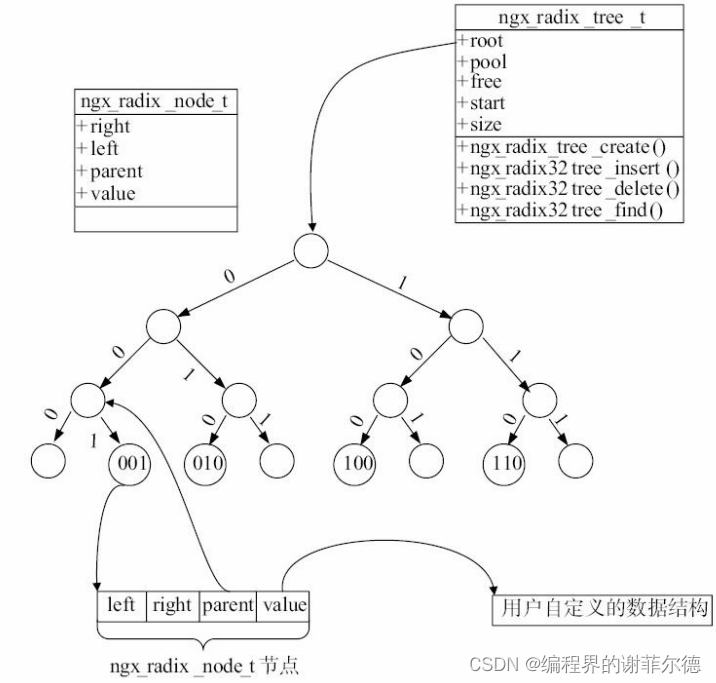

nginx的基数树只处理key值为整形的情况，所以每个整形被转化为二进制数，并且树的最大深度是32层。根据二进制位数从左到右，如果当前位为1，就向右子树，否则向左子树插入。当然有时候我们不想构建深度为32的基数树，nginx为此提供了一个掩码mask，这个掩码中1的个数决定了基数树的深度。


ngx_int_t
ngx_radix32tree_insert(ngx_radix_tree_t *tree, uint32_t key, uint32_t mask,
    uintptr_t value)
{
    uint32_t           bit;
    ngx_radix_node_t  *node, *next;

    bit = 0x80000000;从最左位开始，判断key
//10000000000000000000000000000000


    node = tree->root;
    next = tree->root;
//32位 一位一位来
//1->right
//0->left
    while (bit & mask) {
        if (key & bit) {
            next = node->right;

        } else {
            next = node->left;
        }

        if (next == NULL) {
            break;
        }

        bit >>= 1;
        node = next;
    }
//判断是否初始化（是否为空）

    if (next) {
        if (node->value != NGX_RADIX_NO_VALUE) {
            return NGX_BUSY;
        }

        node->value = value;
        return NGX_OK;
    }

//如果next为中间节点，且为空，继续查找且申请路径上为空的节点

//比如找key=1000111，在找到10001时next为空，那要就要申请三个节点分别存10001,100011,1000111,
//1000111最后一个节点为key要插入的节点

    while (bit & mask) {
 next = ngx_radix_alloc(tree);
        if (next == NULL) {
            return NGX_ERROR;
        }

        next->right = NULL;
        next->left = NULL;
        next->parent = node;
        next->value = NGX_RADIX_NO_VALUE;

        if (key & bit) {
            node->right = next;

        } else {
            node->left = next;
        }

        bit >>= 1;
        node = next;
    }

    node->value = value;

    return NGX_OK;
}


删除节点

删除一个节点和插入节点的操作几乎一样，不过要注意两点：

1）如果删除的是叶子节点，直接从基数树中删除，并把这个节点放入free链表

2）如果不是叶子节点，把value值置为NGX_RADIX_NO_VALUE

ngx_int_t
ngx_radix32tree_delete(ngx_radix_tree_t *tree, uint32_t key, uint32_t mask)
{
    uint32_t           bit;
    ngx_radix_node_t  *node;

    bit = 0x80000000;
    node = tree->root;
    //根据key和掩码查找
    while (node && (bit & mask)) {
        if (key & bit) {
            node = node->right;

        } else {
            node = node->left;
        }

        bit >>= 1;
    }

    if (node == NULL) {//没有找到
        return NGX_ERROR;
    }

	//node不为叶节点直接把value置为空
    if (node->right || node->left) {
        if (node->value != NGX_RADIX_NO_VALUE) {//value不为空
            node->value = NGX_RADIX_NO_VALUE;//置空value
            return NGX_OK;
        }

        return NGX_ERROR;//value为空，返回error
    }

	//node为叶子节点，直接放到free区域
    for ( ;; ) {//删除叶子节点
        if (node->parent->right == node) {
            node->parent->right = NULL;//

        } else {
            node->parent->left = NULL;
        }

		//把node链入free链表
        node->right = tree->free;//放到free区域
        tree->free = node;//free指向node
        //假如删除node以后，父节点是叶子节点，就继续删除父节点，
		//一直到node不是叶子节点
        node = node->parent;

        if (node->right || node->left) {//node不为叶子节点
            break;
        }

        if (node->value != NGX_RADIX_NO_VALUE) {//node的value不为空
            break;
        }

        if (node->parent == NULL) {//node的parent为空
            break;
        }
    }

    return NGX_OK;
}

查找

这个函数是这四个函数中最简单的一个，就是根据key值查询，如果找到返回value值，没有找到返回NGX_RADIX_NO_VALUE。

uintptr_t
ngx_radix32tree_find(ngx_radix_tree_t *tree, uint32_t key)
{
    uint32_t           bit;
    uintptr_t          value;
    ngx_radix_node_t  *node;

    bit = 0x80000000;
    value = NGX_RADIX_NO_VALUE;
    node = tree->root;

    while (node) {
        if (node->value != NGX_RADIX_NO_VALUE) {
            value = node->value;
        }

        if (key & bit) {
            node = node->right;

        } else {
            node = node->left;
        }

        bit >>= 1;//往下层查找
    }

    return value;
}

申请节点

ngx_radix_alloc为基数树申请节点：

1）如果free链表不为空，直接从上面取下一个空闲节点

2）free链表为空，则申请一个节点

static void *
ngx_radix_alloc(ngx_radix_tree_t *tree)
{
    char  *p;

    if (tree->free) {//如果free中有可利用的空间节点
        p = (char *) tree->free;//指向第一个可利用的空间节点
        tree->free = tree->free->right;//修改free
        return p;
    }

    if (tree->size < sizeof(ngx_radix_node_t)) {//如果空闲内存大小不够分配一个节点就申请一页大小的内存
        tree->start = ngx_pmemalign(tree->pool, ngx_pagesize, ngx_pagesize);
        if (tree->start == NULL) {
            return NULL;
        }

        tree->size = ngx_pagesize;//修改空闲内存大小
    }

    //分配一个节点的空间
    p = tree->start;
    tree->start += sizeof(ngx_radix_node_t);
    tree->size -= sizeof(ngx_radix_node_t);

    return p;
}
