【Selenium】Selenium4 Grid

Selenium Grid: 将客户端发送的命令转发到远程浏览器上执行 WebDriver 脚本。

简介

Selenium Grid 是由一个 hub 服务和若干个 node 代理节点组成。

Hub 调度服务，管理各个代理节点的注册信息和状态信息，并且接收来自客户端代码的调用请求，把请求的命令转发给代理节点执行。

Node 代理节点，相当于一台可以运行浏览器自动化测试的机器，根据 hub 的命令执行脚本。

• 支持在多台机器上并行测试
• 支持在不同的浏览器版本上进行测试
• 支持跨平台测试

执行流程

1. 运行代码初始化 driver 时，配置远程浏览器为 hub 服务 + 端口；
2. 服务端收到代码请求后转为执行命令，分发给不同的 node（浏览器）；
3. node 根据收到的命令执行测试；
4. 测试完成后返回结果给 hub；
5. hub 收集结果返回给客户端。

搭建

整套环境搭建可以通过两种方式：

• *.jar（太麻烦且不易维护）
• docker（官方镜像支持，即插即用）

Docker 简单好用，由于要启动多个服务，这里使用工具 docker-compose 进行部署。

1. 编写配置文件

新建目录下创建配置文件 compose.yml，用来定义初始化容器的配置。

# ref: https://github.com/SeleniumHQ/docker-selenium
version: "3"
services:
  chrome:
    image: selenium/node-chrome:4.6.0-20221104
    shm_size: 2gb  # 设置共享内存，官方建议值，避免浏览器引起容器崩溃
    depends_on:    # 设置依赖关系
      - selenium-hub
    environment:
      - SE_EVENT_BUS_HOST=selenium-hub
      - SE_EVENT_BUS_PUBLISH_PORT=4442
      - SE_EVENT_BUS_SUBSCRIBE_PORT=4443

  firefox:
    image: selenium/node-firefox:4.6.0-20221104
    shm_size: 2gb
    depends_on:
      - selenium-hub
    environment:
      - SE_EVENT_BUS_HOST=selenium-hub
      - SE_EVENT_BUS_PUBLISH_PORT=4442
      - SE_EVENT_BUS_SUBSCRIBE_PORT=4443

  selenium-hub:
    image: selenium/hub:4.6.0-20221104
    container_name: selenium-hub
    ports:
      - "4442:4442"
      - "4443:4443"
      - "4444:4444"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

2. 启动服务

# 进入配置文件所在的目录下
# 该目录下尽量别放其他东西，影响启动性能
$ cd seleniumgrid

# -d 后台启动
$ docker-compose up -d
Creating network "seleniumgrid-compose_default" with the default driver
Creating selenium-hub ... done
Creating seleniumgrid-compose_firefox_1  ... done
Creating seleniumgrid-compose_chrome_1 ... done
1
2
3
4
5
6
7
8
9
10

根据日志可以看到，首先创建桥接网络，每个容器都会自动加入该网络中，便于服务间互相通信；然后再启动 Hub 容器，根据依赖关系，继续启动节点容器。

同一服务配置，支持启动多个容器节点。注意：如果要启动多节点的话，配置文件内不要定义容器端口号，避免冲突。

# 启动多节点
$ docker-compose up -d --scale chrome=2 --scale firefox=2
Creating selenium-hub ... done
Creating seleniumgrid-compose_firefox_1 ... done
Creating seleniumgrid-compose_firefox_2 ... done
Creating seleniumgrid-compose_chrome_1  ... done
Creating seleniumgrid-compose_chrome_2  ... done

# 停止并删除容器&网络
# stop 指令仅停止不删除
$ docker-compose down
1
2
3
4
5
6
7
8
9
10
11

3. 验证

访问服务端： http://localhost:4444，可以看到启动的节点信息，即为成功。

运行

编写测试脚本，在远程节点上运行。

import pytest
from time import sleep
from selenium import webdriver

"""
初始化 chrome | firefox driver
"""
@pytest.fixture(scope='session')
def driver():
    options = webdriver.ChromeOptions()
    driver = webdriver.Remote(
        command_executor='http://localhost:4444/wd/hub',
        options=options
    )
    yield driver
    driver.quit()

@pytest.fixture(scope='session')
def firefox_driver():
    firefox_options = webdriver.FirefoxOptions()
    driver = webdriver.Remote(
        command_executor='http://localhost:4444/wd/hub',
        options=firefox_options
    )
    yield driver
    driver.quit()

"""
测试执行：2 条用谷歌浏览器，2 条用火狐浏览器
测试用例：访问百度首页，在页面停止一秒。
"""
URL = "https://baidu.com"
TITLE = "百度一下，你就知道"

def test_chrome(driver):
    driver.get(URL)
    sleep(1)
    assert driver.title == TITLE

def test_chrome2(driver):
    driver.get(URL)
    sleep(1)
    assert driver.title == TITLE

def test_firefox(firefox_driver):
    firefox_driver.get(URL)
    sleep(1)
    assert firefox_driver.title == TITLE

def test_firefox2(firefox_driver):
    firefox_driver.get(URL)
    sleep(1)
    assert firefox_driver.title == TITLE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

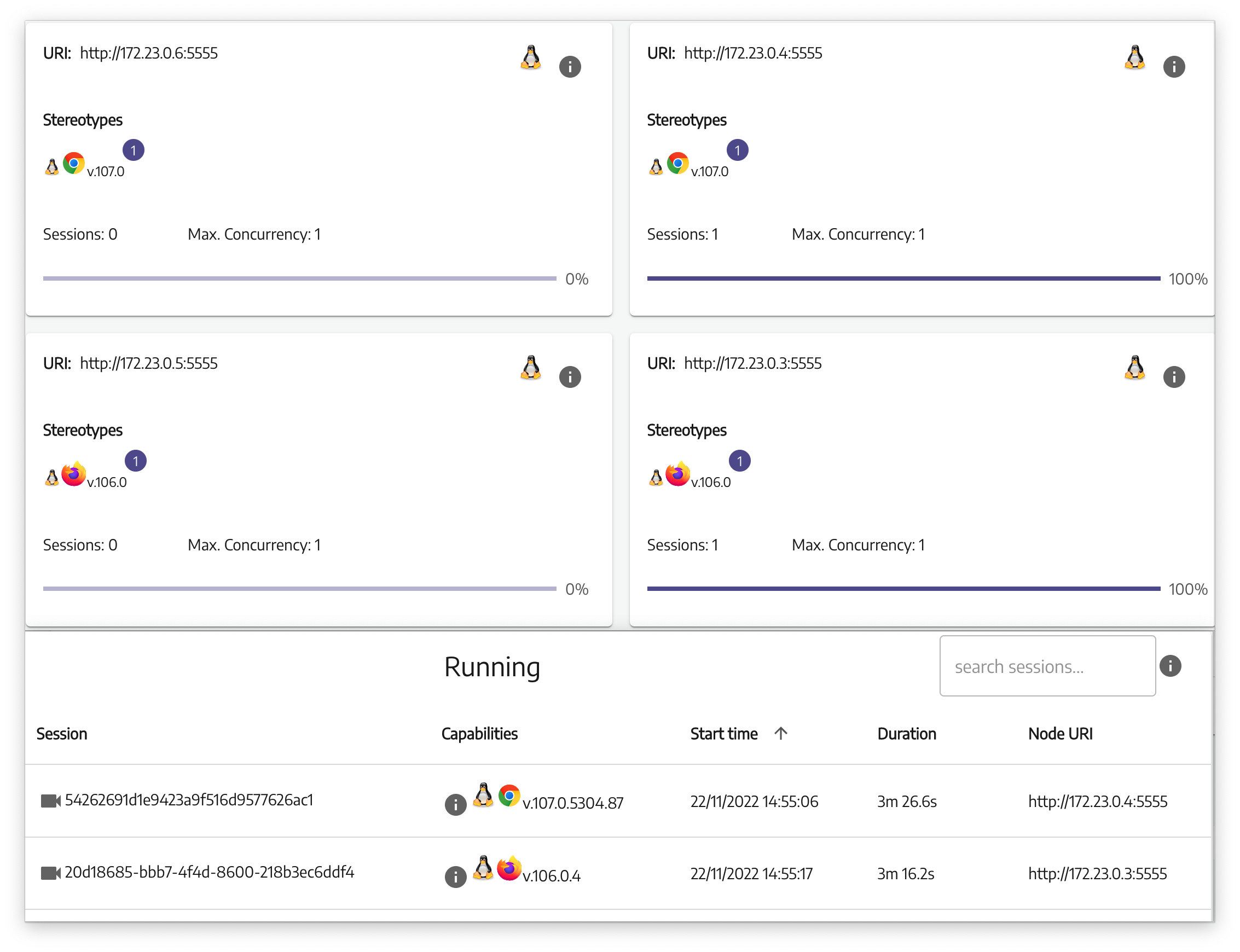

用例运行完成后，观察 hub 界面展示，会看到节点运行状态与 session 信息。 由于是单线程运行，所以会有两个闲置节点。

单线程运行测试用例

hello.py::test_chrome
hello.py::test_chrome2
hello.py::test_firefox
hello.py::test_firefox2
===== 4 passed in 143.25s =====
1
2
3
4
5

并发执行测试用例

# 两节点并发
$ pytest hello.py -n 2 -vs
...
[gw1] PASSED hello.py::test_chrome2
[gw0] PASSED hello.py::test_chrome
[gw1] PASSED hello.py::test_firefox2
[gw0] PASSED hello.py::test_firefox
===== 4 passed in 42.20s =====

# 四节点并发
$ pytest hello.py -n 4 -vs
...
[gw1] PASSED hello.py::test_chrome2
[gw0] PASSED hello.py::test_chrome
[gw3] PASSED hello.py::test_firefox2
[gw2] PASSED hello.py::test_firefox
===== 4 passed in 27.21s =====
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

根据运行时间，可以看到，并发测试会明显缩短耗时。实际项目中，需注意规避用例间的依赖问题。

Debugging

浏览器运行在容器内，本地看不到用例执行过程。为方便调试，代理节点允许用户查看容器内浏览器的执行过程。

实现此功能需要将浏览器端口暴露出来，注意主机端口号不要重复，可以按序增加。

比如：

• Chrome : port=7900
• Firefox: port=7901

在 compose.yml 内增加端口号，修改后重新启动服务。

# VNC Viewer
version: "2"
services:
  chrome:
    image: selenium/node-chrome:4.6.0-20221104
    shm_size: 2gb  # 设置共享内存，官方建议值，避免浏览器引起容器崩溃
    depends_on:  # 设置依赖关系
      - selenium-hub
    environment:
      - SE_EVENT_BUS_HOST=selenium-hub
      - SE_EVENT_BUS_PUBLISH_PORT=4442
      - SE_EVENT_BUS_SUBSCRIBE_PORT=4443
      - SE_VNC_NO_PASSWORD=1  # 取消 VNC 密码，默认密码 secret
    ports:
      - "5900:5900"  # VNC Server
      - "7900:7900"  # noVNC Web

  firefox:
    image: selenium/node-firefox:4.6.0-20221104
    shm_size: 2gb
    depends_on:
      - selenium-hub
    environment:
      - SE_EVENT_BUS_HOST=selenium-hub
      - SE_EVENT_BUS_PUBLISH_PORT=4442
      - SE_EVENT_BUS_SUBSCRIBE_PORT=4443
    ports:
      - "5901:5900"
      - "7901:7900"

  selenium-hub:
    image: selenium/hub:4.6.0-20221104
    container_name: selenium-hub
    ports:
      - "4442:4442"
      - "4443:4443"
      - "4444:4444"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

方式一：VNC Viewer Client

该项目使用 x11vnc 作为 VNC 服务器，通过 VNC Viewer 客户端建立连接后，可实时查看容器内运行情况。

• 新建连接 Command+N
• VNC Server: IP/Host:Port
• Name: 自定义

如果未添加无需密码的配置项，则需要输入默认密码 secret 后建立连接。

方式二：noVNC Web

基于 noVNC 可以直接在本机浏览器上查看容器内的运行情况，无需安装客户端。

访问配置的端口服务即可：

• Chrome: http://localhost:7900
• Firefox: http://localhost:7901
