数据库设计详细教程上篇（数据库设计流程）

MySQL数据库作为数据存储的介质为应⽤系统提供数据存储的服务，我们如何设计出合 理的数据库、数据表以满⾜应⽤系统的数据存储需求呢？

• ⻋库：是⽤来存放⻋辆的，⻋库都需要划分⻋位，如果不划分⻋位，⻋⼦杂乱⽆章的存放可能会导致⻋辆堵塞，同时也可能造成场地的浪费——有限的场地能够停放最多的⻋辆，同时⽅便每⼀辆⻋的出⼊。

• 数据库：是⽤来存放数据的，我们需要设计合理的数据表——能够完成数据的存储，同时能够⽅便的提取应⽤系统所需的数据。

一、 数据库设计流程

前言：数据库是为应⽤系统服务的，数据库存储什么样的数据也是由应⽤系统来决定的。 当我们进⾏应⽤系统开发时，我们⾸先要明确应⽤系统的功能需求——软件系统的需求 分析

1. 根据应⽤系统的功能，分析数据实体(实体，就是要存储的数据对象)

比如我们喜闻乐见的电商系统它的实体通常有：商品、订单、用户......

再比如我们上学时的教务管理系统：学生、课程、成绩......

2. 提取实体的数据项（数据项，就是实体的属性）

比如商品正常情况下有的实体属性：商品名称、商品信息、商品价格.....

再比如用户：用户名、用户id、用户密码.....

3. 根据数据库设计三范式规范视图的数据项 检查实体的数据项是否满⾜数据库设计三范式

如果实体的数据项不满⾜三范式，可能会导致数据的冗余，从⽽引起数据维护困难、破坏数据⼀致性等问题

第⼀范式 ：要求数据表中的字段（列）不可再分

第二范式 ：不存在⾮关键字段对关键字段的部分依赖

第三范式 ：不存在⾮关键字段之间的传递依赖

4. 绘制E-R图 （实体关系图，直观的展示实体与实体之间的关系）

实体关系图又称E-R模型图，是一种提供了实体，属性和联系的方法，用来描述现实世界的概念模型。通俗点讲就是，当我们理解了实际问题的需求之后，需要用一种方法来表示这种需求，概念模型就是用来描述这种需求。

基础元素

1） 实体 实际问题中客观存在的并且可以相互区别的事物称为实体。实体是现实世界中的对象，可以具体到人，事，物。可以是学生，教师，图书馆的书籍。

2）属性 实体所具有的某一个特性称为属性，在E-R图中属性用来描述实体。比如：可以用姓名、年龄、性别来描述人。

3） 实体集 具有相同属性的实体的集合称为实体集。例如：全体学生就是一个实体集，（200170901，爱坤，男，1999/12/12）是学生实体集中的一个实体。

4） 键 在描述实体集的所有属性中，可以唯一标识每个实体的属性称为键。键也是属于实体的属性，作为键的属性取值必须唯一且不能“空置”。

5） 实体型 具有相同的特征和性质的实体一定有相同的属性，用实体名及其属性名集合来抽象和刻画同类实体称为实体型，其表示格式为：实体名（属性1，属性2,……）

6）联系 世界上任何事物都不是孤立存在的，事物内部和事物之间都有联系的，实体之间的联系通常有3种类型：一对一联系，一对多联系，多对多联系。

事物之间的关系

1）一对一联系（1：1）：

　对于实体集A中每一个实体，实体集B中最多有一个（也可以没有）实体与之联系，反之亦然，则称实体集A和实体集B具有一对一联系。

　 一般来说，一个班级只有一个正班长，且一个班长只在一个班中任职，所以我们说班长和班级之间具有一对一联系。

（2）一对多联系（1：n）：

　实体集A中每一个实体，实体集B中有n个实体（n‎ ≥ 0）与之联系，反之，B中的每一个实体，实体集A中至多只有一个与之联系，则称实体集A与实体集B具有一 对多联系。

　一般来说，一个班级中有若干个学生，而每个学生只在一个班级中学习，则班级与学生之间具有一对多的联系。

（3）多对多联系（m：n）：

　因该不难推测，多对多就是实体集A中每一个实体，在实体集B中有n（n ‎≥ 0）个与之联系，反正实体集B中每一个实体，A中也有m（m ‎≥ 0）个实体与之联系。我们则称A与B具有多对多联系。

　一门课程同时有若干个学生选修，一个学生一次可以选择若干门课程，所以课程与学生之间的联系属于多对多的联系。

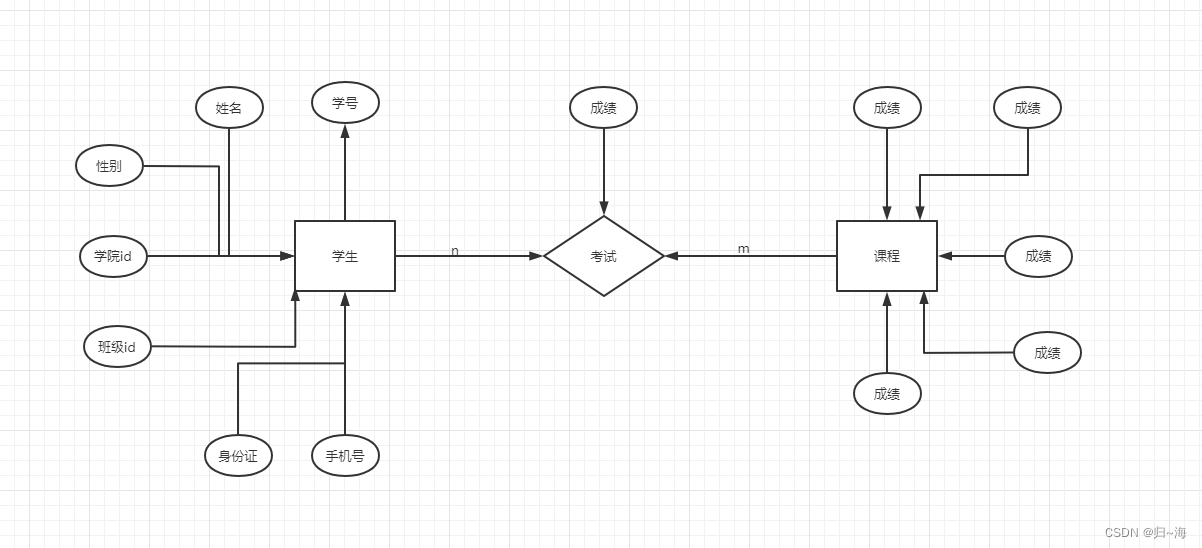

E-R图的绘制

基本要素的表示方法： 长方形——实体 椭 圆——属性 菱 形——联系 说明:在相应的框内要写上实体名、属性名或联系名。

绘制方法： 实体与属性用直线相连 实体与联系用直线相连 联系与属性用直线相连 同时在菱形与矩形的连线上标上联系的类型。 (1:1、1:n、m:n)

5. 数据库建模

• 三线图进⾏数据表设计

• PowerDesigner

• PDManer

我平时是用PDManer,别问为什么不用PowerDesigner因为我菜还是PDManer简洁适合我这个小白



6. 建库建表 编写SQL指令创建数据库、数据表

这个我相信各位应该非常熟练了吧！

DROP TABLE IF EXISTS SIMS_COLLEGE;
CREATE TABLE SIMS_COLLEGE(
    `COLLEGE_ID` VARCHAR(32) NOT NULL   COMMENT '学院ID' ,
    `COLLEGE_NAME` VARCHAR(90)    COMMENT '学院名称' ,
    `SHORT_NAME` VARCHAR(90)    COMMENT '学院简称' ,
    `INTRO` VARCHAR(900)    COMMENT '学院介绍' ,
    `PROFESSION_NUMBER` INT    COMMENT '专业个数' ,
    `STUDENT_NUMBER` INT    COMMENT '学生人数' ,
    `PRESIDENT` VARCHAR(90)    COMMENT '院长' ,
    `TENANT_ID` VARCHAR(32)    COMMENT '租户号' ,
    `REVISION` INT    COMMENT '乐观锁' ,
    `CREATED_BY` VARCHAR(32)    COMMENT '创建人' ,
    `CREATED_TIME` DATETIME    COMMENT '创建时间' ,
    `UPDATED_BY` VARCHAR(32)    COMMENT '更新人' ,
    `UPDATED_TIME` DATETIME    COMMENT '更新时间' ,
    PRIMARY KEY (COLLEGE_ID)
)  COMMENT = '学院';

7. 添加测试数据SQL测试

太多太长了我懒得写，大家脑补一下。
