【UML】UML基本概念

1、简述

UML全称是Unified Modeling Language，直译是“统一建模语言”，简单理解就是一组有特殊用途的、国际化的“象形文字”。

2、UML图

UML图有好多种，大致分为两类：结构型和行为型，分别对应静态分析和动态分析。下面先介绍本人认为常用的，不常用的后面会简单提一下。

2.1 常用UML

2.2 常用图举例

1）类图

2）构件图

3）部署图

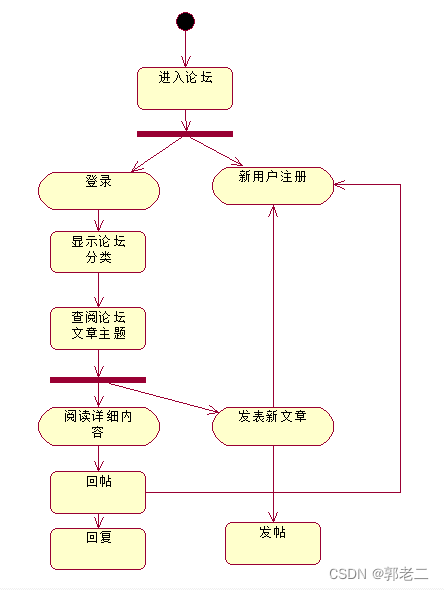

4）活动图

5）状态机图

6）顺序图

7）用例图

2.3 不常用UML

包图、对象图、通信图、时序图

3、知己知彼

3.1 甲方乙方

在项目中，每个人所处的位置不同、层次不同，所对应的关注点也不同，经常出现开发者（乙方）做出的东西不是用户（甲方）想要的。

甲方分为：高层领导（一把手）、中层领导（科长、股长）、基层用户（科员、职员）
已方分为：高层领导（总经理）、销售人员、项目经理、架构师、程序员、测试工程师、实施工程师

3.2 利己主义

甲方：自己少花钱、乙方要多做事，需求会经常变，需要乙方随机应变
乙方：自己少干点，甲方要多出钱，需求一点别变，需要甲方考虑充分。

3.3 相互理解

甲方：有钱就是爹，有奶就是娘；
乙方：人的想法总是变化的，客户改需求，不能称为“瞎改”，而叫做“持续进化、螺旋式前进”，我们要理解，不要抱怨，不能做“刻舟求剑”的项目。

3.4 角色分析

1）甲方
高层领导：目标明确、指定预算、期望很高；
中层领导：目标基本明确，为满足高层领导的要求，从严把握需求，目标偶尔会偏离；
基层用户：目标基本不清楚，作为实际使用者，常常抱怨产品垃圾；

2）乙方
高层领导：对需求有高层次的理解，不在乎细节，想办法压缩成本，尽可能完成项目；
销售人员：对需求没有概念，常常为了签单，做出让项目组无法完成的承诺；
项目经理：对需求最清楚，同时也是对UML最熟悉的人；
架构师：对需求基本清楚，想的太多，容易做出过度设计；迫于压力，容易做出粗糙的设计；
程序员：对需求没有全局观，对考虑自己负责的部分，容易做出不是客户想要的东西；
测试工程师：对需求的理解往往只针对程序员，关注的细节和甲方的目标之间有差异；
实施工程师：可以直接了解到甲方基层用户的需求，但是往往反馈的意见被忽略。
