Single Shader 2D Renderer

本节介绍了一种能够使用一个 shader 就可以实现用固定颜色填充的矩形以及用纹理填充的矩形的绘制。具体的做法就是：在绘制纯色矩形的时候，创建一张纯色的纹理传给 shader ，就可以实现上述操作了。

在 shader 中，这样实现最后颜色输出：

uniform vec4 u_Color;
uniform sampler2D u_Texture;

void main()
{
	color = texture(u_Texture, v_TexCoord * 10.0) * u_Color;
}
1
2
3
4
5
6
7

当我们想要传入 texture 进行绘制的时候，就将 u_Color设置为白色，当我们想要进行纯色矩形绘制的时候，就创建一个白色 texture 进行绑定。

添加了一个用 width 和 height 进行创建的 Create 函数：

Ref<Texture2D> Texture2D::Create(uint32_t width, uint32_t height)
	{
		switch (Renderer::GetAPI())
		{
			case RendererAPI::API::None:    HZ_CORE_ASSERT(false, "RendererAPI::None is currently not supported!"); return nullptr;
			case RendererAPI::API::OpenGL:  return CreateRef<OpenGLTexture2D>(width, height);
		}

		HZ_CORE_ASSERT(false, "Unknown RendererAPI!");
		return nullptr;
	}
1
2
3
4
5
6
7
8
9
10
11

然后在 OpenGLTexture 中进行实现：

	OpenGLTexture2D::OpenGLTexture2D(uint32_t width, uint32_t height)
		: m_Width(width), m_Height(height)
	{
		m_InternalFormat = GL_RGBA8;
		m_DataFormat = GL_RGBA;

		glCreateTextures(GL_TEXTURE_2D, 1, &m_RendererID);
		glTextureStorage2D(m_RendererID, 1, m_InternalFormat, m_Width, m_Height);

		glTextureParameteri(m_RendererID, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
		glTextureParameteri(m_RendererID, GL_TEXTURE_MAG_FILTER, GL_NEAREST);

		glTextureParameteri(m_RendererID, GL_TEXTURE_WRAP_S, GL_REPEAT);
		glTextureParameteri(m_RendererID, GL_TEXTURE_WRAP_T, GL_REPEAT);
	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

这里指定了纹理的形式为 8字节的 RGBA，数据格式为 RGBA，然后设置了纹理采样和平铺的方式。

添加了一个函数 SetData 用于给纹理数据进行设置，也就是为了我们创建一个纯色的 texture，在Renderer2D 中，创建了一个 whiteTexture ，然后设置其数据为纯白：

		uint32_t whiteTextureData = 0xffffffff;
		s_Data->WhiteTexture->SetData(&whiteTextureData, sizeof(uint32_t));
1
2

绘制纹理部分，我们将 u_Color设置为白色：

s_Data->TextureShader->SetFloat4("u_Color", glm::vec4(1.0f));
		texture->Bind();
1
2

然后运行查看结果：

可以看到，红色和蓝色的固定颜色矩形也被绘制上了 texture，这是因为没有给纯色矩形绘制绑定纯白的 texture：

s_Data->TextureShader->SetFloat4("u_Color", color);
		s_Data->WhiteTexture->Bind();
1
2

这样绘制结果就正确了。
但是在绘制纯色矩形的时候，不应该绑定之前的纹理，所以应该在绘制之后将当前绑定的纹理取消绑定：

//OpenGLRendererAPI.cpp::DrawIndexed
glBindTexture(GL_TEXTURE_2D, 0);
1
2

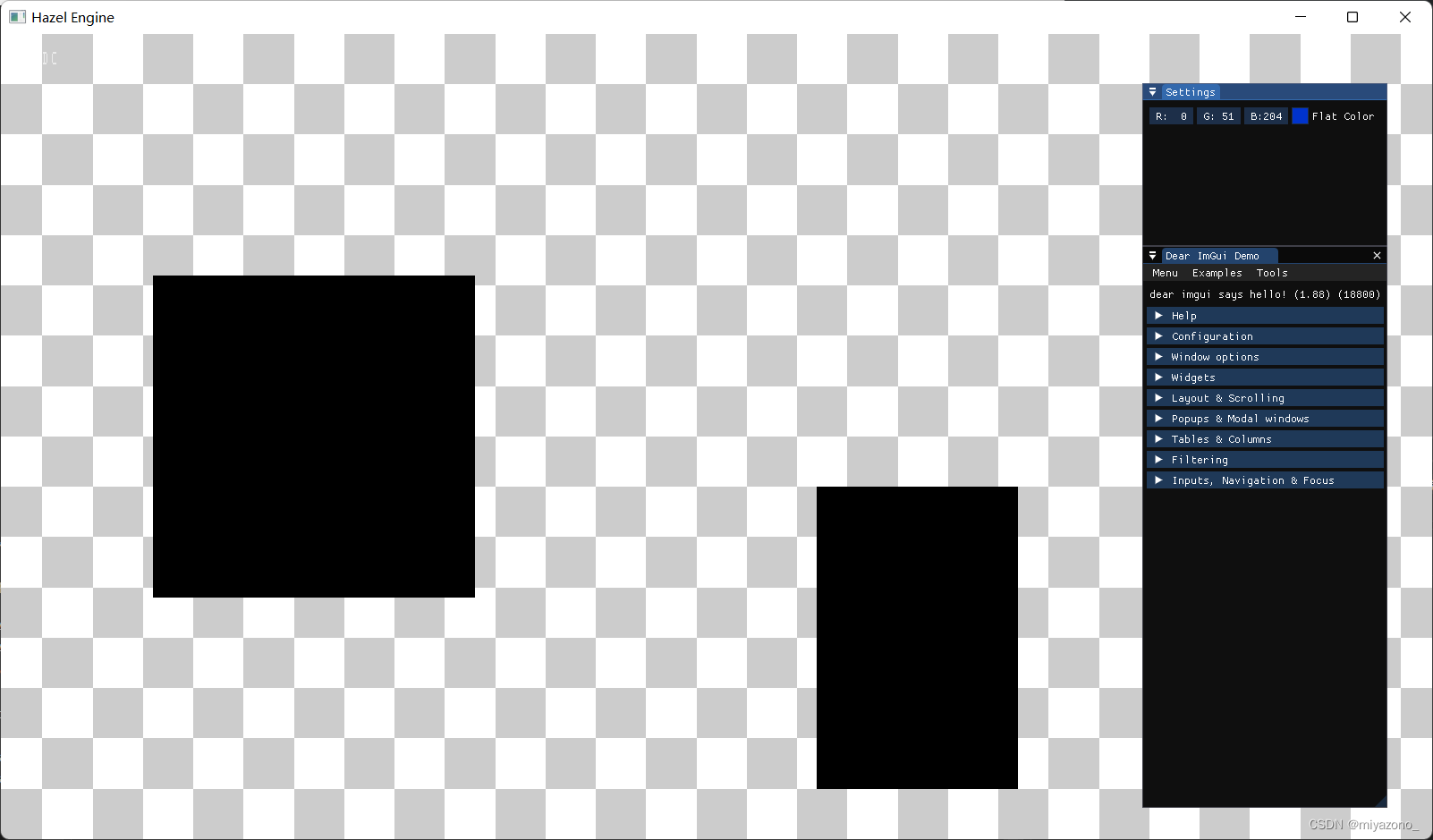

注释掉白色纹理绑定那行代码检验结果，发现绘制的图形是黑色的，说明之前的 texture 已经解除绑定：

补充：
之前将 shared_ptr 用 Ref 进行了封装，但是没有实现对应的 make_shared

	template<typename T>
	using Scope = std::unique_ptr<T>;
	template<typename T, typename ... Args>
	constexpr Scope<T> CreateScope(Args&& ... args)
	{
		return std::make_unique<T>(std::forward<Args>(args)...);
	}

	template<typename T>
	using Ref = std::shared_ptr<T>;
	template<typename T, typename ... Args>
	constexpr Ref<T> CreateRef(Args&& ... args)
	{
		return std::make_shared<T>(std::forward<Args>(args)...);
	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
