【Linux】进程通信 | 管道
今天让我们来认识如何使用
管道来进行进程间通信1.何为管道？
在最初学习linux的基础命令时，接触过用
|来连接多个命令的操作。当时便提到了这是一个管道操作，但没有详解管道到底是什么。1.1 管道是进程间通信的一种方式
管道管道，如同其名，是一个可以让数据在内部
流动的东西。创建管道，就好比在两个阀门（进程）之间搭了一根水管，我们可以自由控制管道中水的流向不过，在Linux系统中提供的管道接口，只支持单项流动。一个管道只支持从
A->B，不支持B->A要想进行双向通信，则需要创建两个管道
1.2 进程通信
既然管道是用来进程通信的，那进程通信又是什么，它有何用呢？
进程通信的目的是让两个进程可以相互交流，包括以下几种情况：
- 数据传输，从进程A发送数据道进程B
- 资源共享，多个进程使用同一个资源
- 通知事件，进程A向进程B发送消息，告知进程B发生了什么事件
- 进程控制，父进程通过管道来控制子进程的执行，进程A控制进程B的执行等等
除了管道，我们还可以通过
systemV/POSIX来实现进程通信进程通信的核心思想：让两个进程获取到同一份资源
1.3 管道分类
管道分为两种
- 匿名管道，pipe
- 命名管道，管道文件
且听我慢慢道来
2.匿名管道
匿名管道主要用于父子进程之间的通信，其使用
pipe接口来进行创建
类似于
fork，我们只需要在创建了之后判断函数的返回值就可以了其中
pipefd[2]是一个输出型参数，我们要预先创建好一个2个空间的数组，传入该函数。pipe会创建一个匿名管道（可以理解为一个只属于该进程的临时文件）并将读端赋值给pipefd[0]，写端赋值给pipefd[1]- 如果我们需要父进程写，子进程读，就在父进程关闭读端，子进程关闭写端
- 如果我们需要父进程读，子进程写，就在父进程关闭写段，子进程关闭读端
通过这种方式，我们就在父子进程中打通了一个管道，可以让父子进程进行一定的交流
而
fd正是我们之前学习过的Linux下文件描述符，其管道的读写操作和调用系统接口读写文件完全相同！博客：linux文件操作
2.0 康康源码
/include/linux/pipe_fs_i.h中可以找到管道操作的源码struct pipe_buffer { struct page *page; unsigned int offset, len; const struct pipe_buf_operations *ops; unsigned int flags; unsigned long private; };- 1
- 2
- 3
- 4
- 5
- 6
- 7
其中我们的管道文件拥有一个缓冲区，这个缓冲区有一个专门的
struct pipe_buf_operations结构体用来处理它的输入输出方法，以及flags用来标识当前缓冲区的装态2.1 创建
首先，我们需要用
pipe接口创建一个匿名管道，使用并不难// 1.创建管道 int pipefd[2] = {0}; if(pipe(pipefd) != 0) { cerr << "pipe error" << endl; return 1; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
因为pipe是通过
pipefd这个输出型参数来创建管道的，所以我们并不需单独定义一个变量来接受该函数的返回值，直接在if语句中进行判断即可void TestPipe2() { // 1.创建管道 int pipefd[2] = {0}; if(pipe(pipefd) != 0) { cerr << "pipe error" << endl; return ; } cout << pipefd[0] << " " << pipefd[1] << endl; }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
先来个小测试，打印这两个值可以发现，它其实是两个不同的文件描述符。系统分别用读方法和写方法打开了同一个文件，供我们使用
[muxue@bt-7274:~/git/linux/code/22-11-04_pipe]$ ./test 3 4 [muxue@bt-7274:~/git/linux/code/22-11-04_pipe]$- 1
- 2
- 3
我们自己打开的文件描述符是从3开始的，
012对应的是stdin/stdout/stderr2.2 父子通信
有了匿名管道，接下来就可以尝试在父子进程中进行通信了
以父写子读为例，我们需要在子进程关闭写段，父进程关闭读端
pipefd是父进程的资源，fork创建子进程之后，该资源会发生一次写时拷贝，以供父子进程共享// 2.创建子进程 pid_t id = fork(); if(id < 0) { cerr << "fork error" << endl; return 2; } else if (id == 0) { // 3.子进程管道 // 子进程读取, 关掉写端 close(pipefd[1]); //... } else { // 4.父进程管道 // 父进程写入，关掉读端 close(pipefd[0]); //... }- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
处理完之后，后续的操作便是linux的文件操作了
完整代码
以下是完整代码，通过文件接口对
pipefd进行read/write，就能让父进程发送的字符串被子进程读取道#include#include #include #include #include #include #include #include #include using namespace std; #define NUM 1024 //匿名管道 int TestPipe() { // 1.创建管道 int pipefd[2] = {0}; if(pipe(pipefd) != 0) { cerr << "pipe error" << endl; return 1; } // 2.创建子进程 pid_t id = fork(); if(id < 0) { cerr << "fork error" << endl; return 2; } else if (id == 0) { // 3.子进程管道 // 子进程来进行读取, 子进程就应该关掉写端 close(pipefd[1]); char buffer[NUM]; while(1) { cout << "time_stamp: " << (size_t)time(nullptr) << endl; // 子进程没有带sleep，为什么子进程你也会休眠呢？？ memset(buffer, 0, sizeof(buffer)); ssize_t s = read(pipefd[0], buffer, sizeof(buffer) - 1); if(s > 0) { //读取成功 buffer[s] = '\0'; cout << "子进程收到消息,内容是: " << buffer << endl; } else if(s == 0) { cout << "父进程写完了，我也退出啦" << endl; break; } else{ cerr << "err while chlid read pipe" << endl; } } close(pipefd[0]); exit(0); } else { // 4.父进程管道 // 父进程来进行写入，就应该关掉读端 close(pipefd[0]); const char *msg = "你好子进程，我是父进程, 这次发送的信息编号是"; int cnt = 0; while(cnt < 10) { char sendBuffer[1024]; sprintf(sendBuffer, "%s : %d", msg, cnt);//格式化控制字符串 write(pipefd[1], sendBuffer, strlen(sendBuffer)); cnt++; cout << "cnt: " << cnt << endl; sleep(1); } close(pipefd[1]); cout << "父进程写完了" << endl; } // 父进程等待子进程结束 pid_t res = waitpid(id, nullptr, 0); if(res > 0) { cout << "等待子进程成功" << endl; } cout << "父进程退出" < - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
运行成功，可以看到父进程每次写入之后，子进程读取
父进程休眠的时候，子进程看起来啥事没有做
实际上，子进程是在等待父进程对管道的写入
2.3 等待
之前我们学习过进程等待相关的知识点，其中提到了进程有时候需要等待另外一个进程的执行。比如父进程等待子进程执行完成（上面的代码也用了
waitpid等待）而管道，就是进程需要等待的资源之一
- 如果管道为空，读端必须要等待写端写入，否则无法执行后面的代码
- 如果管道满了，写段必须等待读端取走数据，否则不能写入。因为此时写入会覆盖之前的数据
那么，进程是在执行到什么函数的时候开始等待的呢？
答案是：进程将在
read/write中进行阻塞等待！- 执行到read的时候，操作系统判断匿名管道中没有有效数据，让执行read的进程等待管道写入
- 执行到write的时候，操作系统判断管道已经满了，就让执行write的进程等待管道被读取（而且需要管道被清空了才能继续写入）
- 这个判断机制是管道文件中自带的，是一种同步和互斥机制
- 相比之下，我们向显示器输出的时候，就没有访问控制，父子进程向显示器输出内容的顺序是完全随机的
本质就是将该进程的
task_strcut放入等待队列中，并将状态从R设置为S/D/T写入等待
对第二点进行一个测试，我们把父进程改成死循环，子进程每休眠3s读取一次管道

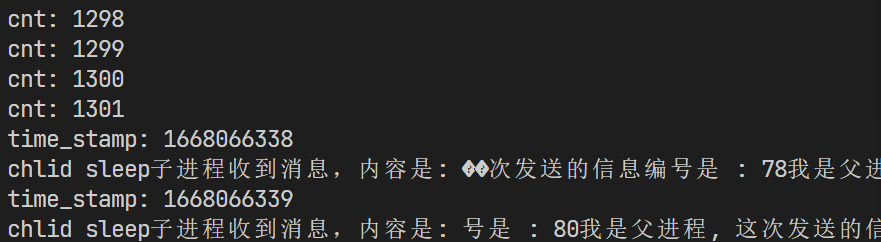

执行后会发现，父进程几乎是在一瞬间写入了1226次数据，随后子进程开始读取，此时我们会发现，尽管子进程已经开始读取了，但是父进程却米有动静。
子进程需要将管道内的数据读取一部分，父进程才能继续执行写入。
此时父进程就是在
write里面进行等待的进一步观察会发现，当子进程读取到77次消息的时候，父进程又开始往管道里面写入了
嘿，你猜怎么着？父进程刚好写入了74次消息！而子进程继续读取之前的管道信息
这便告诉我们，父进程需要等待子进程将管道内容读取一部分（清理掉一部分）之后，才能继续往管道内部写入。
但在读端，这一切都不一样了
读取等待
我们让父进程直接睡上20s在进行写入，可以看到，子进程是执行到read开始等待的
当父进程第一次写入之后，子进程立马打印出了消息的内容。随后父进程又进入了休眠，子进程开始了新一次等待
简而言之，就是只要你不往管道里面写东西，子进程就需要一直等下去！
源码中的体现
源码中有一个单独的结构体，用来标识管道文件。其中
inode便是Linux下的文件描述符struct pipe_inode_info { wait_queue_head_t wait; unsigned int nrbufs, curbuf; struct page *tmp_page; unsigned int readers; unsigned int writers; unsigned int waiting_writers; unsigned int r_counter; unsigned int w_counter; struct fasync_struct *fasync_readers; struct fasync_struct *fasync_writers; struct inode *inode; struct pipe_buffer bufs[PIPE_BUFFERS]; };- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
在这里我们可以看到一个
wait结构体，其为一个等待队列，维护写入和读取的等待struct __wait_queue_head { spinlock_t lock; struct list_head task_list; }; typedef struct __wait_queue_head wait_queue_head_t;- 1
- 2
- 3
- 4
- 5
spinlock是何方神圣我们暂且不知，但list_head结构体告诉我们，这是一个等待队列的链表struct list_head { struct list_head *next, *prev; };- 1
- 2
- 3
2.4 控制多个子进程
上面只是实现了父进程和一个子进程的通信，在实际场景中这远远不够用。接下来就来实现一个父进程和多个子进程之间的通信，通过管道给子进程分配不同的任务！
具体的操作在注释中有所标明，如果有什么问题欢迎评论提出！
#include#include #include #include #include #include #include #include #include #include #include using namespace std; //提供三个lambda表达式 auto func1 = []() {cout << "this is func1,run by " << getpid() <<endl;}; auto func2 = []() {cout << "this is func2,run by " << getpid() <<endl;}; auto func3 = []() {cout << "this is func3,run by " << getpid() <<endl;}; //通过func存在数组中 vector<function<void()>> func_v; void LoadFunc() { func_v.push_back(func1); func_v.push_back(func2); func_v.push_back(func3); } //有一种概念叫做”负载均衡”，在多线程/多进程操作中较多使用 //其理念就是每一个进程/线程分到的任务应该是平均的，避免出现某一个进程干的活比别人多的情况 void BalanceDivide(const vector<pair<int,int>>& processMap) { //设置初始化 srand((size_t)time(nullptr)); int total = 15;//分配20次任务 while(total>0) { sleep(1); // 选择一个进程, 选择进程是随机的，没有压着一个进程给任务 // 较为均匀的将任务给所有的子进程 --- 负载均衡 int pick = rand() % processMap.size(); // 选择一个任务 int task = rand() % func_v.size(); // 把任务给一个指定的进程 write(processMap[pick].second, &task, sizeof(task)); // 打印对应的提示信息 cout << "父进程指派任务->" << task << " 给进程: " << processMap[pick].first << " 编号: " << pick << endl; total--; } //结束后，写入0代表进程终止 for(int i=0;i<processMap.size();i++) { int end = -1; write(processMap[i].second, &end, sizeof(end)); cout << "stopping process pid = " << processMap[i].first << endl; sleep(1); } cout << "assign task end!" << endl; } //子进程工作，参数为pipefd[0] void Working(int pfd) { cout << "chlid [" << getpid() << "] start working" << endl; while(1) { int optCode = 0;//读取任务下标 ssize_t s = read(pfd, &optCode, sizeof(optCode)); if(s == 0) { break;//读取了0个字节代表错误 } else if(optCode == -1) { break;//读取到-1，代表终止 } assert(s == sizeof(int));//判断是否为正确的size // 执行父进程提供的任务 if(optCode < func_v.size()) { func_v[optCode](); } } cout << "chlid [" << getpid() << "] end working" << endl; } int main() { LoadFunc();//加载 vector<pair<int,int>> assignMap; int processNum = 5; for(int i=0;i<processNum;i++) { int pipefd[2]; if(pipe(pipefd)!=0) { cerr << "pipe error" << endl; continue; } int pid = fork(); if(pid==0)//子进程 { close(pipefd[1]);//关闭写 //开始工作 Working(pipefd[0]); close(pipefd[0]); exit(0);//退出子进程 } close(pipefd[0]);//父进程关闭读 pair<int,int> p = {pid, pipefd[1]};//进程pid和pipefd写端的键值对 assignMap.push_back(p); sleep(1); } cout << "create all process success!" << endl; BalanceDivide(assignMap);//分配任务 //结束分配后，等待子进程停止运行 for (int i = 0; i < processNum; i++) { if (waitpid(assignMap[i].first, nullptr, 0) > 0) { cout << "wait for pid = " << assignMap[i].first << " wait success! " << "num: " << i << endl; } close(assignMap[i].second); } return 0; } - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
- 107
- 108
- 109
- 110
- 111
- 112
- 113
- 114
- 115
- 116
- 117
- 118
- 119
- 120
- 121
- 122
- 123
- 124
- 125
- 126
- 127
- 128
- 129
- 130
- 131
- 132
- 133
- 134
先是父进程创建了5个子进程
再开始用生成随机数的方式，为每一个进程指派相应的“任务”（其实就是一个函数）
15次任务指派完毕之后，以一个循环，通过管道写入
-1作为停止符，让子进程停止工作。同时main函数中进行waitpid等待子进程运行成功！
2.5 命令行 |
命令行中输入的
|命令，其实就是一个匿名管道
这里我们用
|运行两个sleep命令，再查看这两个进程，可以看到这两个进程是属于同一个父进程的，这说明这两个sleep进程是一对兄弟~
当父进程创建一对管道的时候，它可以创建两个子进程，并将管道交付给子进程进行使用
- 父进程创建管道，创建子进程AB
- 父进程关闭
pipefd[0]和[1] - 子进程A关闭读端，执行写入
- 子进程B关闭写段，执行读取
而
|就是将信息转给两个子进程使用的一种匿名管道！这也能解释为什么我们可以先ps ajx，再用| grep在内部搜索内容并打印出来。其就是通过匿名管道实现了几个命令中的信息共享
3.命名管道
和匿名管道不同的是，命名管道是通过一个管道文件来实现的，其有一个文件的“实体”，支持多个进程打开同一个管道文件，执行读写操作，实现管道的交流
我们通过
mkfifo接口创建一个FIFO(front in front out/先进先出)的管道文件，这里的注释也表明他是一个命名管道a named pipe3.1 创建管道文件
操作方法和创建一个文件的方法是一样的，指定一个路径，并指定该文件的权限。为了避免受系统的权限掩码值的影响，我们要用
umask将权限掩码值置零umask(0); if(mkfifo("test.pipe", 0600) != 0) {//当返回值不为0的时候，代表出现了错误 cerr << "mkfifo error" << endl; return 1; }- 1
- 2
- 3
- 4
- 5
- 6
运行之后可以看到，出现了一个新的文件。其文件权限值的开头为
p，代表它是一个管道文件
之后的操作同样是文件操作，因为管道文件本质上就是一个文件
- 先使用open方法，指定用读、写方法
- 再分别在读写端
read/write操作文件 - 操作完成之后，
close文件，并删除该文件 - 因为管道文件有唯一的路径，其能够完成让两个进程看到同一份资源，也就实现了进程通信的功能！
3.2 实现两个进程之间的通信
下面通过一个服务端和客户端的代码，来演示多进程通信。
- 服务端负责创建管道文件，以读方式打开该管道文件
- 客户端以写方式打开管道文件，向服务端发送消息
完整代码如下，包含一个头文件和两个源文件
//MyPath.h #pragma once #include#include #include #include #include #include #include #include #include #include #include using namespace std; #define NUM 1024 #define FILE_PATH "test.pipe" //server.cpp #include"MyPath.h" int main() { //创建管道文件 umask(0); if(mkfifo(FILE_PATH, 0600) != 0) { cerr << "mkfifo error" << endl; return 1; } //打开管道文件 int pipeFd = open(FILE_PATH, O_RDONLY); if(pipeFd < 0) { cerr << "open fifo error" << endl; return 2; } //开始通信 cout << "服务器启动" << endl; char buffer[NUM]; while(1) { //服务端执行读 ssize_t s = read(pipeFd, buffer, sizeof(buffer)-1); if(s > 0) { buffer[s] = '\0'; cout << "客户端->服务器# " << buffer << endl; } else if(s == 0) { cout << "客户端退出，服务器终止接收" << endl; break; } else { cout << "read: " << strerror(errno) << endl; break; } } close(pipeFd); cout << "服务器关闭" << endl; unlink(FILE_PATH); return 0; } //client.cpp #include"MyPath.h" int main() { int pipeFd = open(FILE_PATH, O_WRONLY); if(pipeFd < 0) { cerr << "open: " << strerror(errno) << endl; return 1; } //客户端执行管道写入 char line[NUM]; while(true) { printf("请输入你的消息# "); fflush(stdout); memset(line, 0, sizeof(line)); //fgets的结尾会自动添加\0 if(fgets(line, sizeof(line), stdin) != nullptr) { //这里的意义是去掉接收到的回车\n //如：abcde\n\0 通过下面的代码去掉\n line[strlen(line) - 1] = '\0'; write(pipeFd, line, strlen(line));//管道写入 } else { break; } } close(pipeFd); cout << "客户端退出" << endl; return 0; } - 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
- 42
- 43
- 44
- 45
- 46
- 47
- 48
- 49
- 50
- 51
- 52
- 53
- 54
- 55
- 56
- 57
- 58
- 59
- 60
- 61
- 62
- 63
- 64
- 65
- 66
- 67
- 68
- 69
- 70
- 71
- 72
- 73
- 74
- 75
- 76
- 77
- 78
- 79
- 80
- 81
- 82
- 83
- 84
- 85
- 86
- 87
- 88
- 89
- 90
- 91
- 92
- 93
- 94
- 95
- 96
- 97
- 98
- 99
- 100
- 101
- 102
- 103
- 104
- 105
- 106
通过头文件中的文件路径，我们能保证客户端和服务端处于同一个工作目录下，以便他们正确打开同一个管道文件
先运行server，会发现并没有出现
服务器启动的打印
客户端启动了之后，服务器端才打印出
服务器启动
这时候，我们就可以在客户端输入消息，转到服务端读取
这就完成了两个进程之间的通信。这两个进行并非父子进程，也不是兄弟关系！
客户端
CTRL+C终止的时候，服务端也会退出！
等待
前面提到了，当客户端没有启动的时候，服务端的打印没有被执行
进一步测试发现，当我们同时用写方式打开管道文件的时候，这两个进程都会在
open中等待，而不执行cout
23776 31027 31027 23776 pts/23 31027 S+ 1001 0:00 ./server 23952 31043 31043 23952 pts/24 31043 S+ 1001 0:00 ./client- 1
- 2
这说明，管道文件必须要同时以读写方式打开，才能正常执行后续代码。如果一个进程以写方式打开了一个管道，而该管道没有读端（反过来也是一样的），该进程就会进行阻塞等待
4.管道的特性
- 单个管道只支持单向通信，这是内核实现决定的。
半双工的一种特殊情况 - 管道自带同步机制，能够判断管道的状态，是否写满，是否没有写入等等
- 管道是面向字节流的，先写的字符一定是先被读取的，在
2.3中有所体现。需要用户来定义区分内容的边界（比如网络tcp协议） - 管道是一个文件，管道的生命周期跟随进程
4.1 什么是半双工？
半双工数据传输允许数据在两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；
管道就是一种半双工的特殊情况，因为管道本身是支持任意进程读写的。对于进程A，它既可以成为管道的读端，又可以成为管道的写端。但一旦确认之后，管道的读写方向就不能被改变。
所以管道是属于半双工的一种特殊情况
4.2 拓展：单工/半双工/双工
参考资料来源：博客园
- 单工数据传输只支持数据在一个方向上传输；
- 半双工数据传输允许数据在两个方向上传输，但是，在某一时刻，只允许数据在一个方向上传输，它实际上是一种切换方向的单工通信；
- 全双工数据通信允许数据同时在两个方向上传输，因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。
结语
阿巴阿巴，关于管道的内容到这里就基本over了，我们通过匿名管道实现了控制多个子进程。通过命名管道实现了两个不相干进程之间的通信
下篇博客是关于共享内存的
如果有啥问题，可以在评论区提出哦！
