x86 --- 任务隔离特权级保护

程序是记录在载体上的数据和指令。
程序正在执行时的一个副本叫做任务

所有段描述符都放在GDT --> 不做区分。
内核程序（任务）所占段在GDT中，用户程序（任务）所占段在LDT中 --> 做区分。

每个任务都有自己独立的LDT，也用来存放描述符。
需要跟踪所有任务的LDT，也需要一个特定寄存器LDTR（类似GDTR），LDT不止一个，多任务系统中会有很多个任务在CPU上流转，而某一时刻只有一个任务在CPU上工作，这个任务被称为“当前任务” Current Task。LDTR就指向当前任务的LDT，每当任务切换，新的任务“上台“，LDTR就转而指向它。

以前只有一个GDT，现在多了LDT，CPU该执行哪一个呢？取决于段选择子的TI位：
TI = 1 从当前任务的LDT中加载描述符
TI = 0 从GDT中加载描述符

以前整个机器上只有内核程序和一个用户程序的时候，没有任务切换的说法，任务不会中途被CPU切出，转而去执行另一个程序。现代多任务操作系统，在任务切出时上一个任务的”现场“需要保存，以便切回到它时CPU能够知道上一次执行它时执行到哪儿了，是个什么样的状态。核心需求就是”保存“这个动作。保存到哪儿？如何保存？这是亟待解决的问题。

每个任务都有一个LDT，为了解决切换任务时保护现场的问题，TSS（Task State Segment）任务状态段，用来保存任务切换时的状态，切换时任务就像被静止了一样，所有状态，包括以下图中的信息，都需要保存在TSS中，在切换回来时再从TSS中读取恢复。

和LDT一样，TSS也需要一个特殊寄存器去指向它，也就是TR。

多任务操作系统中，操作系统要肩负着任务的创建，以及在任务之间调度和切换的工作。不过，更为繁重和基础的工作是对处理器、设备及存储器的管理。对不同事件的响应，有些可以由任务来处理，有些只能被操作系统去处理，比如中断，内存分配，内存回收，设备访问，以及进程的排队与调度。

从程序员的角度来看，任务的全局空间包含了操作系统的段，是由别人编写的，但是他可以调用这些段的代码，或者获取这些段中的数据；任务局部空间的内容是由程序员自己创建的。通常，任务会在自己的局部空间运行，当它需要操作系统提供的服务时，转入全局空间执行。

由于这个特性，一个任务既能在其自己的局部空间执行，也可以到全局空间去执行。这就导致它可以访问的空间更加大了。

每个段描述符都对应着一个内存段。很显然，在一个任务的全局地址空间上，可以划分出2^13 个段，也就是8192 个段。因为GDT 的0 号描述符不能使用，故实际上是8191 个段，但这无关紧要。又因为段内偏移是32 位的，段的长度最大的4GB，因此，一个任务的全局地址空间，
其总大小为2^13 × 2 ^32 ＝245 字节，即32TB。同样的道理，局部描述符表LDT 可以定义2 ^13 个，也就是8192 个描述符，每个段的最大长度也是4GB，故，一个任务的局部地址空间为2 ^13×2 ^32 ＝245 字节，同样是32TB。这样一来，每个任务的总地址空间为2 ^45 ＋2 ^45 ＝2 ^45 ×2＝2 ^45 ×21 ＝ 2 ^46 字节，即64TB。

特权级保护

特权级（Privilege Level）
存在于描述符 以及 其选择子中的一个数值。

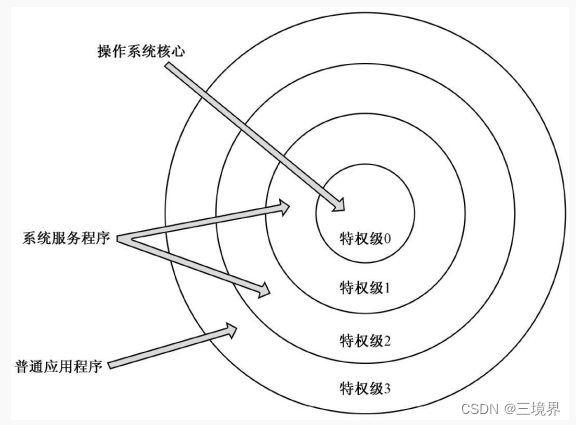

Intel 处理器可以识别4 个特权级别，分别是0 到3，较大的数值意味着较低的特权级别，反之亦然。如图所示，这是Intel 处理器所提供的4 级环状保护结构。

在上面描述符选择子的图片中最低两位是RPL，request privilege level
在下面这张段描述符的图片中高32位14 13位是DPL。descriptor privilege level
2个bit位的表示范围是：0,1,2,3
数值越低 级别越高

DPL 决定了访问其所在描述符所应当具备的最低特权级别。

当处理器正在一个代码段中取指令和执行指令时，那个代码段的特权级叫做当前特权级（Current Privilege Level，CPL）

一般情况下：

一般来说，操作系统是最先从BIOS 那里接收处理器控制权的，进入保护模式的工作也是由它做的，而且，最重要的是，它还肩负着整个计算机系统的管理工作，所以，它必须工作在0 特权级别上，当操作系统的代码正在执行时，当前特权级CPL 就是0

当任务在局部空间运行时（CPL = 3），想要访问硬件资源，这个时候就需要操作系统介入（操作系统拥有最高级别）(CPL = 0)

一些权力至上，比如停机指令hlt 和对控制寄存器CR0 的写操作，像这样的指令只能由最高特权级别的程序来做。因此，那些只有在当前特权级CPL 为0 时才能执行的指令，称为特权指令（Privileged Instructions）型的特权指令包括加载全局描述符表的指令lgdt（它在实模式下也可执行）、加载局部描述符表的指令lldt、加载任务寄存器的指令ltr、读写控制寄存器的mov 指令、停机指令hlt 等十几条。

想要从一个特权级的代码段，跳转到另一个特权级的代码段，需要遵循一些原则和方法

1. 一般来说控制转移只允许发生在两个特权级相同的代码段之间。
2. 低特权级要跳转到高特权级有两种办法：高特权级代码设置为依从 或是 使用 门描述符

依从

简单来说就是让一个高特权级的段，设置为服从于当前正在执行的低特权级的段。当低特权级的段
必须满足 CPL>= 目标代码段描述符的DPL 就可以让控制转移到依从的代码段上执行，但是执行时并不使用依从代码段的DPL，而是使用调用放的特权级

门

门（Gate）是另一种形式的描述符，称为门描述符，简称门。
和段描述符不同，段描述符用于描述内存段，门描述符则用于描述可执行的代码，比如一段程序、一个过程（例程）或者一个任务
门描述符 描述了 目标过程（例程）所在代码段的选择子，以及段内偏移

不同门的作用分类：

要想通过调用门进行控制转移，可以使用jmp far 或者call far 指令，并把调用门描述符的选择子作为操作数。

使用jmp far 或者 call far指令 来调用门进行转移 参数为门描述符所在的选择子。

不同之处：

不允许从特权级高的代码段将控制转移到特权级低的代码段，因为操作系统不会引用可靠性比自己低的代码。

不管是实施控制转移（jmp和call）还是访问数据段，都可以看作一个请求。请求者通过提供一个段选择子来请求访问指定段。此处的请求使用的就是RPL请求者特权级别

在绝大多数时候，请求者都是当前程序自己（程序自己提供了选择子），因此，CPL＝RPL。
判断请求者是谁最简单的方法是看谁提供了选择子

有些情况下CPL != RPL特权级为3 的应用程序希望从硬盘读一个扇区，并传送到自己的数据段，因此，数据段描述符的DPL 同样会是3。由于I/O 特权级的限制，应用程序无法自己访问硬盘。好在位于0 特权级的操作系统提供了相应的例程，但必须通过调用门才能使用，因为特权级间的控制转移必须通过门。

假设，通过调用门使用操作系统例程时，必须传入3 个参数，分别是CX 寄存器中的数据段选择子、EBX 寄存器中的段内偏移，以及EAX 中的逻辑扇区号。

高特权级别的程序可以访问低特权级别的数据段，这是没有问题的。因此，操作系统例程会用传入的数据段选择子代入段寄存器，以便代替应用程序访问那个段：mov ds,cx

RPL的必要性

虚线表示应用程序即使知道了内核数据段的选择子的值，也无法直接访问DPL=0的内核数据段。
但是恶意软件可以通过借助调用门。
调用门工作在目标代码段的特权级上，通过调用门进入操作系统例程时特权级从 3 --> 0。
此时如果应用程序想要操控内核程序的DPL=0的数据段，他可以这样做：
向调用门传递CX寄存器，该寄存器可以保存一个内核数据段的选择子。调用门跳转到内核例程后，就可以通过这个选择子操作DPL=0的内核数据段了。因为此时特权级时0，可以从硬盘读取数据，也可以访问操作系统的数据段。

现在引入RPL看看
我们前面说过，想要分清RPL的值是多少，很简单，只要看谁的带着选择子来请求的。
这相当于标志了请求者的身份，上面没有RPL的情况下调用门可以改变CPL的值，也就是说在CPU上工作的身份改变了。
RPL的则是另一个表示身份的标志。也就是说现在光是CPL达标了还不行，还得检查你RPL是否达标了。

当前特权级CPL 高于或者和数据段描述符的DPL 相同。即，在数值上，CPL≤数据段描述符的DPL；
请求特权级RPL 高于或者和数据段描述符的DPL 相同。即，在数值上，RPL≤数据段描述符的DPL。
如果以上两个条件不能同时成立，处理器就会阻止这种操作，并引发异常中断

这里解释不清楚，直接放原文：

引入请求特权级（RPL）的原因是处理器在遇到一条将选择子传送 到段寄存器的指令时，无法区分真正的请求者是谁。但是，引入RPL 本
身并不能完全解决这个问题，这只是处理器和操作系统之间的一种协 议，处理器负责检查请求特权级RPL，判断它是否有权访问，但前提是
提供了正确的RPL；内核或者操作系统负责鉴别请求者的身份，并有义 务保证RPL 的值和它的请求者身份相符，因为这是处理器无能为力的。
因此，在引入RPL 这件事上，处理器的潜台词是，仅依靠现有的 CPL 和DPL，无法解决由请求者不同而带来的安全隐患。那么，好吧，
再增加一道门卫，但前提是，操作系统只将通行证发放给正确的人。

之前的章节里，内核程序和用户程序都运行在0特权级，是普通的段间控制转移
在用户程序内直接调用内核例程，不会有问题。

现在用户程序的段描述符中，DPL应该是3。内核程序的段描述符中，DPL应该是0。
由于处理器禁止将控制从特权级低的程序转移到特权级高的程序，因此，如果还像以前那样直接调用内核例程，百分之百不会成功，一定会引发处理器异常中断。
为了给出高特权级到低特权级这一条路，调用门也是需要实现的。

调用门（Call-Gate）用于在不同特权级的程序之间进行控制转移。本质上，它只是一个描述符，一个不同于代码段和数据段的描述符，可以安装在GDT 或者LDT 中。该描述符的格式如图14-9 所示，下面是低32 位，上面是高32 位。

再对照之前画的图来看：
描述符中的TYPE 字段用于标识门的类型，共4 比特，值“1100”表示调用门
