思科dhcp服务器动态获取ip地址

项目要求:



某公司共有网管中心、行政部、技术部、三个部门，分别处在一栋大楼中的两个楼层，为了保证公司内部主机始终能够连接Internet，采用双向冗余设计，分别使用路由器R1与路由器R2连接中国电信和中国联通。

1.首先为了避免不必要的ip地址的浪费需要划分子网

2.要求公司内部所有网络可以互联互通。

3.要求技术部与行政部统一使用DHCP服务器动态获取IP地址。

4.要求公司内部所有主机可以访问公司内部WWW服务器





 【项目拓扑图】



【理解子网的划分】



ipv4 由 32位二进制数组成， 分四组，每组8位， 为了方便记忆：通常用10进制表示:192.168.1.1,

ip地址由两部分组成，网络号，主机号， 例如： 192.168.1.32  网络部分： 192.168.1  主机部分：0.0.0.32



ip地址分成4类:

A类 : 1.0.0.1 ~ 126.255.255.254 网络位+主机位+主机位+主机位， 默认子网掩码/8 255.0.0.0

B类: 128.0.0.1 ~ 129.255.255.254  网络位+网络位+主机位，+主机位

c类: 192,0.0.1 ~223.255.255.254 网络位+网络位+网络位+主机位

D类，D类不常用



子网掩码是用来区分，地址中有没有子网号的，所以用0,1表示，  网络号，子网号都用1，主机号用0，因此a,b,c类的子网掩码都用默认的。



默认子网掩码

A类255.0.0.0    11111111 00000000 00000000 00000000

B类255.255.0.0 11111111 11111111 00000000 00000000

C类255.255.255.0 11111111 11111111 11111111 00000000

子网掩码与ip地址向与得出的就是网络地址，网络地址的主机位换成1为广播地址，

子网掩码与IP地址相与，得出的就是网络地址，得出网络地址后，把网络地址的主机位全换成1可以得到广播地址。如：主机IP地址210.33.5.68/25                解：子网掩码/25，即为25个1：11111111 11111111 11111111 10000000所以子网掩码为：255.255.255.128.将IP地址和子网掩码相与得出网络地址，因为255为8个1，与其相与的结果定本身，所以我们只需要看68和128相与的结果即可。



【分析】

主机地址210.33.5.68    210.33.5.01000100

子网掩码255.255.255.128 255.255.255.10000000

网络地址 210.33.5.0   210.33.5.00000000

广播地址210.33.5.127   210.33.5.01111111



划分子网

如拓补图，网管中心，行政部，技术部，需要划分子网，网管中心4台主机，技术部两台，行政部两台，所以每个子网最大需要容纳的主机位为7台（4台pc机+网络地址+网关+广播地址=7），  计算:由于为c类的 ip地址   192.168.xx.0，所以 子网掩码为: 11111111 11111111 11111111  00000000              这样每个子网 最大需要的主机个数也就是 4台pc机+网络地址+网关+广播地址=7     2^3>7  ,所以 主机号 有3个0，主机号有5个0变成了1，被网络号占用了。       即：     11111111  11111111 1111111   11111000   ：255.255.255.248







但是有个疑问，希望大佬能请教一下，那这样的话 有5个主机号为占用   2^5 =32  这里最大划分32个子网，需要这么多子网吗？



【2 分析首先得让这个公司的网络可以互通】

先手动给pc机    静态分配ip地址，测试网络的互通：



【初始pc，服务器 ，路由配置】



服务器，及其网关中心的主机



路由器:



其他路由器同理

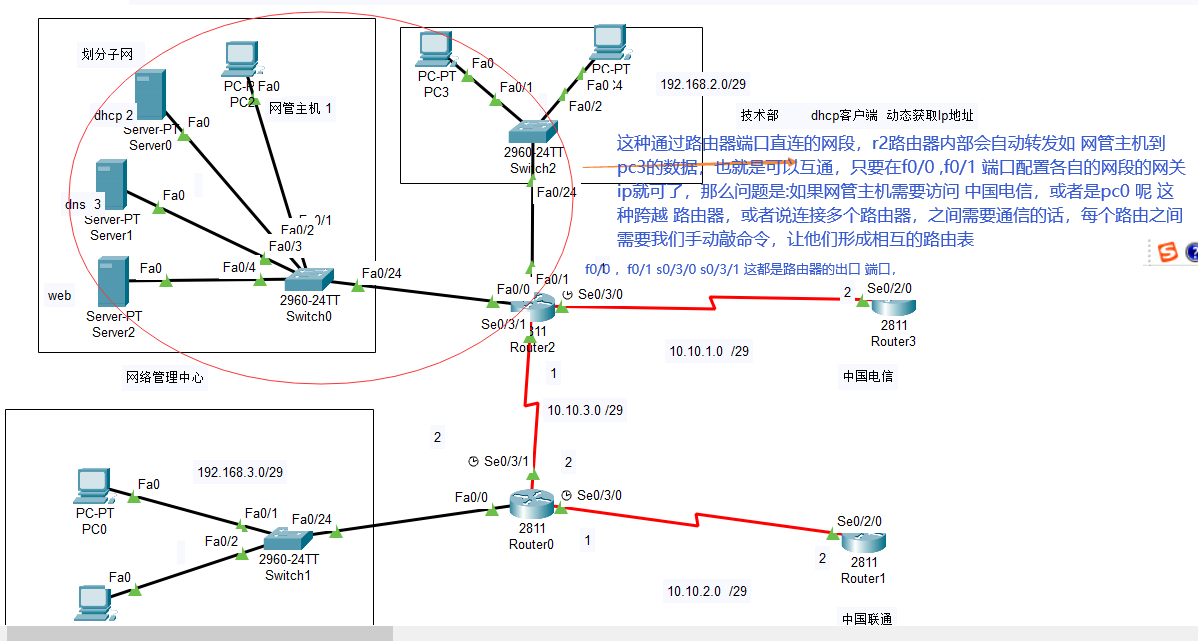

分析:   主要是让  r0  和 r2 r3 r1 之间形成相互的路由表：





这里使用ripv2 动态路由进行配置：

r2:    network 直连路由器的网段

R2(config-router)#network 192.168.1.0
R2(config-router)#network 192.168.2.0
R2(config-router)#network 10.10.3.0
R2(config-router)#network 10.10.1.0



r3  :network 直连路由器的网段

R3(config-router)#network 10.10.1.0





r1: :network 直连路由器的网段

R1(config-router)#network 10.10.2.0



r0 ::network 直连路由器的网段

R0(config-router)#network 192.168.3.0
R0(config-router)#network 10.10.3.0
R0(config-router)#network 10.10.2.0

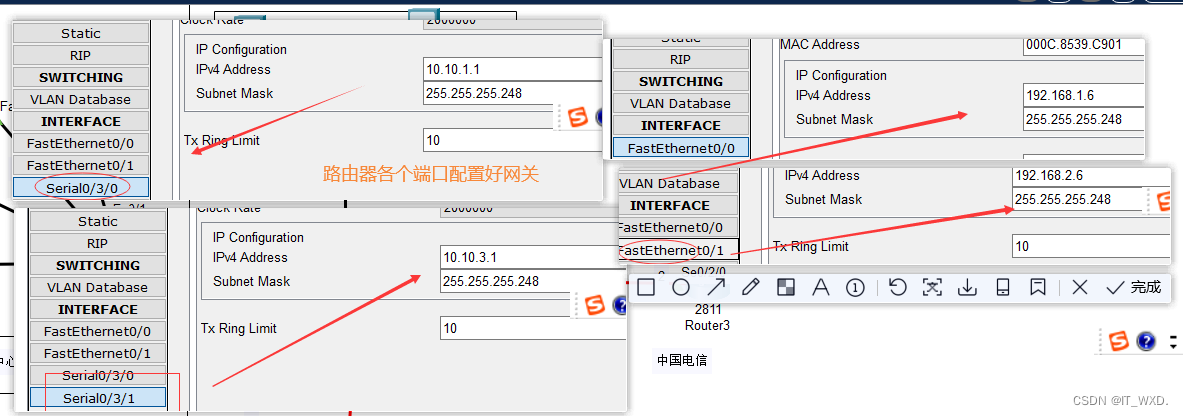

这样配置完成就各个路由之间就形成了路由表，之前 已经静态分配的ip，所以pc3，pc0,测试网络是否互通



路由器之间各个 端口 的网关没配置错误的话，就通了





【3现在网络互通需要动态分配ip地址:】



配置dhcp服务器的dhcp服务:

【技术部的主机动态分配】





【行政部的主机动态分配】





dhcp服务器设置好，开启 dhcp服务之后， 路由器还需要设置相关的命令:

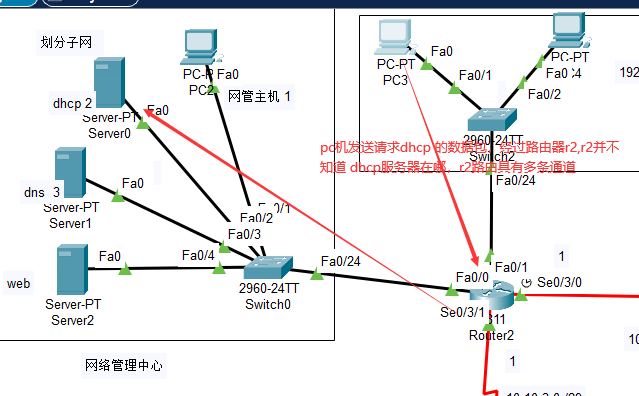

因为:





所以:





这样pc机 去 动态获取ip地址时，路由器就知道指向哪个服务器了,指向了192.168.1.2该服务器，该服务器由于设置了相关设置，就动态的分配了我们需要的ip地址



【结果】





【4要求公司内部的主机都可以访问web服务】

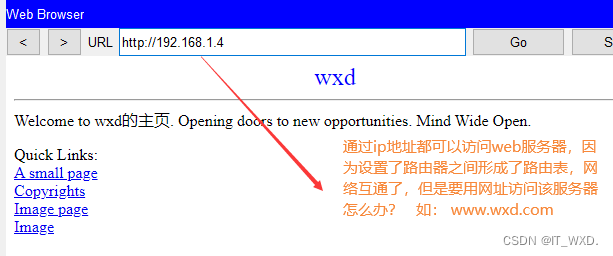

目前网络已经互通了，但是现实生活中web的服务器肯定不是192.168.1.4这样让我们容易记住的ip，如果客户不知道服务器的ip怎么办？【通常情况下只知道服务器的域名】



这样也可以访问，只是，没有dns只能用ip





这样要使用到dns 域名解析：  把域名映射成ip地址并且返回给客户，【客户并不知道，客户的pc机收到dns映射 返回p地址   自动访问网址】

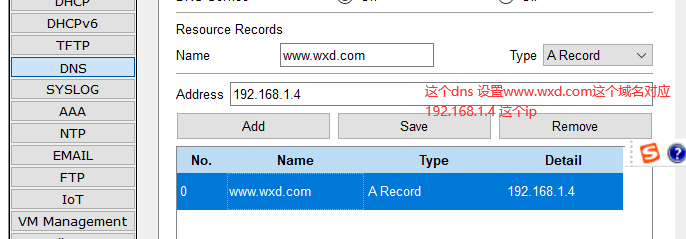

dns 服务器 设置好域名与ip的映射:



   【如 这样理解】



【注意这里web服务器为:192.168.1.4    dns服务器为:192.168.1.3,并且dhcp服务动态分配ip时，dns统一都是192.168.1.3,pc机肯定是可以访问dns的，并且网络还是互通的】

希望对大家有所帮助，新手上路，文中有些疑问，大佬可以解答一下吗
