ThingsBoard IoT Gateway 实战（一）- 通过 REST Connector 接收环境数据

1. 背景

大风厂，钱总办公室

钱总：“老郑啊，市场有点不景气，公司决定要走开放平台联盟路线，要将各家三方厂商的设备接入公司原有的物联网平台，也就是ThingsBoard里，这个没问题吧？”
老郑：“小意思，ThingsBoard支持HTTP/CoAP/MQTT，让他们按协议走就行!”
钱总眉头一皱：“就拿A厂来说，原本的环境设备是通过一个HTTP接口接入他们自己平台的，现在就改个地址能不能办？这个是他们的数据格式”，说完直接转发了一段协议说明：

POST http://127.0.0.1:5000/env_devices
{
"sensorName": "ENV-001",
"sensorType": "example",
"temp": 35.3,
"hum": 58.2
}
1
2
3
4
5
6
7

老郑：“我们目前的平台还对接不了~”。
钱总眉头一皱：“这个不是很简单么？”
老郑擦了擦汗：“这个真不行，不过可以通过 ThingsBoard IoT Gateway 转发。ThingsBoard对安全性考虑的很好，需要每个设备的Token，这些数据属性遥测混杂且无安全验证，所以需要统一发到Gateway再转发到平台。”

钱总：“这个之前没听你说过啊，是ThingsBoard的插件？”
老郑：“是个平台外部的集成软件，我给您仔细讲讲…”

大风厂，研发办公室

ThingsBoard IoT Gateway 是一个集成Thingsboard 开源物联网平台和旧系统/三方系统/设备的开源物联网网关解决方案。

对于 ThingsBoard IoT Gateway 和 ThingsBoard 的关系，官方这张图有一个简单的描述：

简单的说，ThingsBoard处理符合平台数据标准的HTTP/CoAP/MQTT协议数据，ThingsBoard IoT Gateway处理其他一切数据。
通过 设备直连 和 ThingsBoard IoT Gateway 两种方式, 可以说能够接入的设备都可以通过 ThingsBoard 接入。
ThingsBoard IoT Gateway 支持的集成方式如下图：

归类一下，它特别适合以下集成场景：

• 旧系统/三方系统/设备使用TCP/UDP协议
• 旧系统/三方系统/设备使用MQTT/HTTP/CoAP协议，但是内容不符合ThingsBoard协议标准
• 旧系统/三方系统/设备使用BLE/Modbus/OPC-UA/BACnet等协议的
• 旧系统/三方系统/设备使用三方自定义协议的
• 无法与旧系统/三方系统直接集成，需要通过数据库、FTP等方式间接集成
• 需要持久化设备数据的

不太适合：

• 把 ThingsBoard IoT Gateway 部署在 Windows 上
  通过 Docker 可以做到但不推荐
  通过 旧的Java版本 可以做到但不推荐

• 设备类型单一、协议简单
  为了采用 ThingsBoard IoT Gateway 而采用，不如直接编码对接转换。

说到这，老郑看了看钱总，钱总大手一挥，搞！

2. 安装

2.1 安装 ThingBoard

参见 ThingsBoard入门实战（一）：物联网平台 ThingsBoard 简介

2.2 安装 ThingsBoard IoT Gateway

以 linux centos为例：

1. 下载安装包。

wget https://github.com/thingsboard/thingsboard-gateway/releases/download/3.1/python3-thingsboard-gateway.rpm
1

2. 使用yum安装网关
   以软件包形式安装ThingsBoard网关并以守护程序身份运行，请使用以下命令：

yum install -y ./python3-thingsboard-gateway.rpm
1

3. 检查网关状态

systemctl status thingsboard-gateway
1

出现如下信息则表示没有配置网关和ThingsBoard连接：

… python3[7563]: ‘‘2022-10-06 09:31:15’ - ERROR - mqtt_connector - 181 - Default Broker connection FAIL with error 5 not authorised!’
… python3[7563]: ‘‘2022-10-06 09:31:15’ - DEBUG - mqtt_connector - 186 - “Default Broker” was disconnected.’
… python3[7563]: ‘‘2022-10-06 09:31:16’ - DEBUG - tb_client - 78 - connecting to ThingsBoard’
… python3[7563]: ‘‘2022-10-06 09:31:17’ - DEBUG - tb_client - 78 - connecting to ThingsBoard’

3. 实战

3.1 问题描述

三方厂商的环境数据（温湿度）上报，其格式和Thingsboard规定的数据格式不一致。

3.2 分析设计

南向连接设备，采用 iot gateway 中的 REST Connector接收三方设备数据并转换成ThingsBoard平台可以接收的数据。

北向连接平台，默认采用 mqtt 和 ThingsBoard 直接对接。

整体数据流如下：

3.3 Thingsboard 平台配置

使用默认的租户登录Thingsboard平台，在界面上配置网关：

进入添加新设备页面：添加Token，这里设为ENV_GATEWAY_TOEKN, 后面会用到。
客户可以不配置，直接把这个设备挂在租户下面就可以了。
可以在设备列表中看到这个网关：

3.4 Thingsboard 网关配置

到网关配置文件夹编辑tb_gateway.yaml文件。

vim /etc/thingsboard-gateway/config/tb_gateway.yaml
1

将“thingsboard”部分中的主机和端口属性值改为ThingsBoard主机和端口。
将“security”部分中的access token修改为访问令牌,也就是ENV_GATEWAY_TOEKN。

网关配置关键部分如下：

thingsboard:
  host: thingsboard平台的IP地址
  port: 1883

  security:
    accessToken: thingsboard平台中配置的网关的token，这里是 ENV_GATEWAY_TOEKN
connectors:
 -
   name: REST ENV Connector
   type: rest
   configuration: rest_env.json
1
2
3
4
5
6
7
8
9
10
11

3.5 Thingsboard 网关连接器配置

配置文件夹有一个 rest.json 文件，可以用做参考。
新建 rest_env.json 文件，内容要点如下：

{
  "host": "127.0.0.1",
  "port": "5000",
  "SSL": false,
  "security": {
    "type": "basic",
    "username": "username",
    "password": "password"
  },
  "mapping": [
    {
      "endpoint": "/env_devices",
      "HTTPMethods": [
        "POST"
      ],
      "converter": {
        "type": "json",
        "deviceNameExpression": "${sensorName}",
        "deviceTypeExpression": "${sensorType}",
        "timeseries": [
          {
            "type": "double",
            "key": "temperature",
            "value": "${temp}"
          },
          {
            "type": "double",
            "key": "humidity",
            "value": "${hum}"
          }
        ]
      }
    }
  ]
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

配置完毕后，直接重启网关，出现如下日志即为 Rest连接器 启动成功：

""2022-10-14 11:34:39" - |INFO| - [tb_gateway_service.py] - tb_gateway_service - __init__ - 251 - Gateway started."
======== Running on http://127.0.0.1:5000 ========
(Press CTRL+C to quit)
1
2
3

3.6 设备模拟（通过http协议）

简单起见直接使用 curl 模拟

curl --user username:password -H "Content-Type: application/json" -X POST \
    -d '{"sensorName": "ENV-001", "sensorType": "example","temp": 35.3, "hum": 58.2}' \
    http://127.0.0.1:5000/env_devices
1
2
3

注意basic-auth的用户名密码需要和配置文件中对应。
实际项目中，我们会在设备侧通过编程实现设备到网关的http请求。

3.7 查看结果

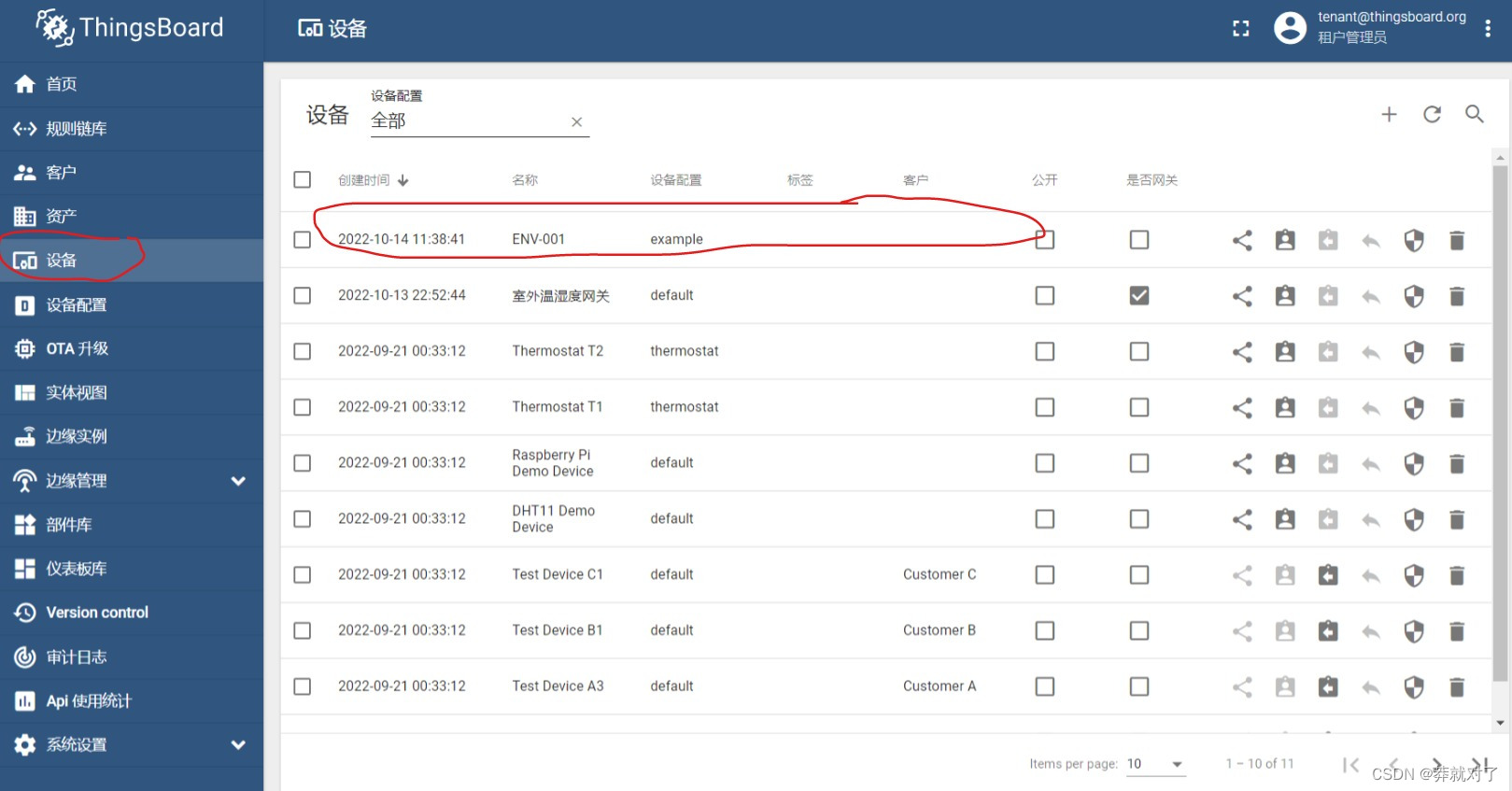

打开设备列表：

可以看到，网关关联的设备已经被自动加入设备列表中。
点击设备名称，进入设备页面：
最新的环境温湿度数据已经上传。

4. 下一步

这节我们主要讲解了ThingsBoard IoT Gateway的安装配置，并配置Rest连接器对接设备，实现设备->网关->平台全线贯通。

至此，我们取到了室内环境设备的温湿度数据。
室外数据怎么样呢？我们换一种思路，从第三方平台开放API直接获取。
下节就揭密 IoT Gateway 的另一个核心玩法：网关通过HTTP请求连接器获取设备遥测消息。
