51驱动AS608光学指纹识别模块 12864显示

AS608光学指纹识别模块

模块工作原理

1、指纹特征

指纹算法从获取的指纹图像提取的特征，代表了指纹的信息。指纹的存储、对比和搜索都是通过操作指纹特征来完成的。

2、指纹处理

指纹处理包括两个过程：指纹登录过程和指纹匹配过程（其中指纹匹配分为指纹对比（1：1）和指纹搜索（1：N）两种方式）。
指纹登录时，对每一枚指纹录入2次，将2次录入的图像进行处理，合成模块存储于模块中。
指纹匹配时，通过指纹传感器，录入要验证指纹图像并进行处理，然后与模块中的指纹模板进行匹配比较（若与模块指定的一个模块进行匹配，称为指纹对比方式，即1：1方式；若与多个模板进行匹配，称为指纹搜索方式，即1：N方式），模块给出的匹配结果（通过或者失败）。

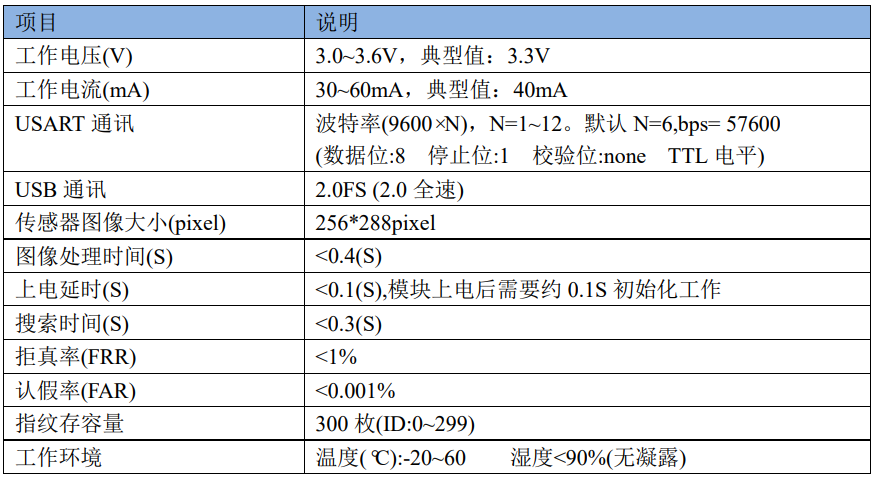

模块参数

引脚说明

1脚（红线）：模块主电源，接3.3V供电（请勿接3.3V以上电源，否则烧毁模块！）；

2脚（黄线）：模块串口TX(发送端)，接MCU或TTL串口的RX（接收端）；

3脚（白线）：模块串口RX(接收端)，接MCU或TTL串口的TX（发送端）；

4脚（黑线）：模块电源地，接3.3V电源地（负极）；

5脚（蓝线）：模块触摸感应信号输出（高电平为检测到触摸），需接VTI到3.3V。

6脚（绿线）：模块触摸感应电路电源（3.3V），可以与1脚（红线）并接。

7脚，8脚为USB信号线，使用串口控制模块时可以悬空不用。

实验程序

硬件设备和接线

本文用的是STC89C52RC单片机的开发板，其他的硬件需要一个12864屏和蜂鸣器，本次还借用了两个USB转TTL做额外供电用；一个给指纹模块供电，一个给蜂鸣器供电（板子上的蜂鸣器坏了，额外接一个蜂鸣器）。
接线：
蜂鸣器接的是单片机的P1_0,
指纹模块TX和RX分别接单片机的P3_0和P3_1
12864根据原理图改程序定义即可

sbit RS = P0^7;
sbit RW = P0^6;
sbit E  = P0^5;
sbit PSB   = P0^4;
sbit RES   = P0^3;
1
2
3
4
5

程序讲解

按键

KEY_UP和KEY_DOWN 是上下移动，KEY_OK和KEY_CANCEL 是确认和取消。

sbit KEY_UP=P3^5;         //定义按键输入端口
sbit KEY_DOWN=P3^4;
sbit KEY_OK=P3^3;
sbit KEY_CANCEL=P3^2;
1
2
3
4

主函数

while(1)
{
if(local_date!=base_date) //光标位置变化，则更新显示
		{
	    DisplayUpdata();
			base_date=local_date;
		}

		if(KEY_OK == 0)
			{
		 	 while(KEY_OK == 0);//等待松开按键
			 switch(local_date)
				{
					case 0:	 //添加指纹
					Led_Green_On();
					FPM10A_Add_Fingerprint();
					Led_Green_Off();
					local_date = 0;
					DisplayUpdata();
					break;

					case 1://搜索指纹
					Led_Yellow_On();
					FPM10A_Find_Fingerprint();
					Led_Yellow_Off();
					local_date = 1;
					DisplayUpdata();
					break;

					case 2:	//清空指纹
					FPM10A_Delete_All_Fingerprint();
					local_date = 2;
					DisplayUpdata();
		  		break;
				}
			}
		  //下
			if(KEY_DOWN == 0)
			{
			 while(KEY_DOWN == 0); //等待松开按键
	  	 if(local_date<=2)
				{
					local_date++;
					if(local_date==3)
						local_date=0;
				}
			}
		  //上
			if(KEY_UP == 0)
			{
			  while(KEY_UP == 0); //等待松开按键
		    if(local_date>=0)
				{
					local_date--;
					if(local_date==-1)
						local_date=2;
				}
			}
			Delay_Ms(100); //延时判断100MS检测一次
	}
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61

实验步骤

下载好程序之后模块会进行初始化，初始化过程，蜂鸣器会响，初始化完成会再响一次。
初始化完成之后，选择添加搜索指纹，确认ok后按提示操作即可录入指纹
搜索指纹是自动对比指纹库，把手指放上去验证即可。

注意事项

1，指纹模块的供电是3.3V，不能接5V供电，否则会烧坏；
2，指纹模块工作的电流比较大，如果遇到通讯不正常，可能是供电不够，可以试试额外电源供电；
3，指纹模块的通讯电平是3.3V，如果遇到不兼容3.3VTTL的单片机，可以加一个电平转换模块；

总结

程序还预留了录入指示灯和识别指示灯，需要的可以自己加LED；需要完整工程的可在评论留言获取。
