数字逻辑设计（5）

数组逻辑设计（ 5）

1. 数据选择器带片头

数据选择器

多路开关
多路开关就是数据输入端向选择控制端输入多个信号，控制选择端选择其中一个信号作为输出。

简化一下，看一个2选1数据选择器的例子，$A=0$或$A=1$分别选择不同的输入

四选一电路实现

八选一

二进制译码器

举个例子

将最上面输出的与非门变成与门，就从低电平有效-》高电平有效

二进制译码器的典型应用

2. 代码转换译码器及显示译码器

1. 代码转换译码器

2. 显示译码器

共阳极：输入低电平点亮
共阴极：输入高电平点亮

七段数码管真值表

根据真值表写出七张卡诺图，获得最简与或式

74LS47共阳极数码管
74LS48共阴极数码管

3. 编码器

优先编码器如果输入两个以上有效编码信号，只选择优先级高的执行

下图优先编码器中，$A_0$的优先级最低，只有其他几个都没有输入时，才执行$A_0$






使用5片数据选择器

可以通过选择合适的数据选择器的选择控制变量来简化电路

4. 数值比较器

串行方式要比并行级联慢

5. 奇偶校验器

6. 时序电路

1. 时序电路的特点

2. 双稳态触发器的特点

基本RS锁存器（或非门构成）

或非门：高电平敏感

基本RS锁存器（与非门构成）

与非门：低电平敏感

RS锁存器开关去颤原理是，在开关左右切换时，会出现信号的震颤，而在此锁存器的情况下，RS的状态在震颤时会在正确输出和保持之间切换，不会影响到正确的输出。

3. 边沿触发器

1. D触发器

2. RS触发器

3. JK触发器

4. T触发器

5. T’ 触发器

可以用来计数

4. 带附加输入端的边沿触发器

5. 触发器类型转换

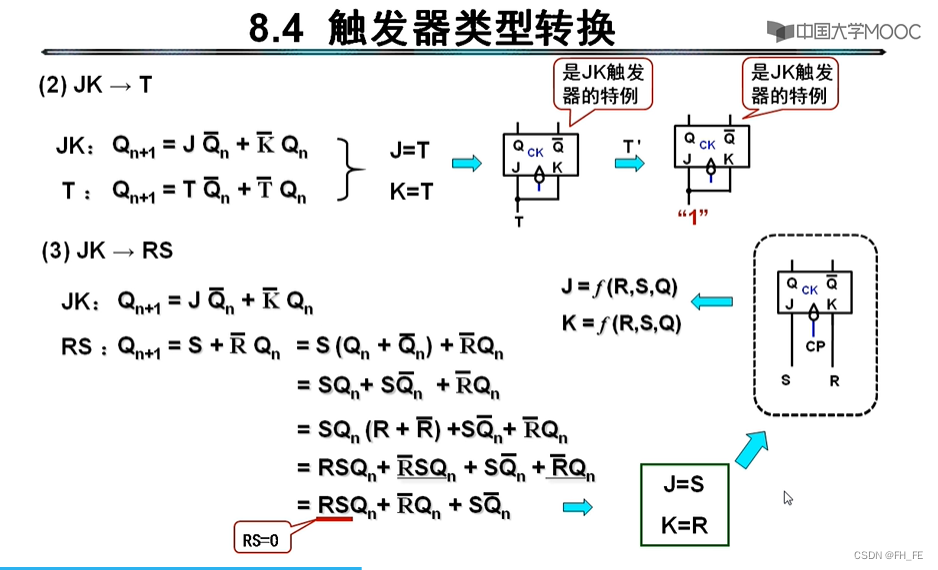

代数方法

可以看到下面这张ppt里的反向器接错位置了，应该接在K的输入端。。。

卡诺图方法

4. 触发器的应用

7. IO电路
