STM32实战总结：HAL之数码管

数码管基础知识参考：

51单片机外设篇：数码管_路溪非溪的博客-CSDN博客_csdn数码管

实现功能

1、上电后，数码管每隔50ms计数；

2、触摸按键1调节数码管亮度。

原理图

根据原理图很容易就能看出来，左边的是段选信号，右边的是位选信号。

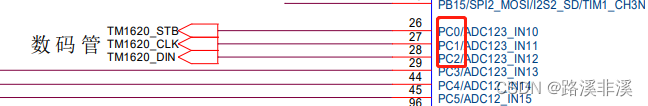

对应的驱动电路如下：

用的是芯片TM1602，输入端接到了PC0/PC1/PC2

编程的重点在于理解TM1602芯片。

我们在编程时，需要将TM1602的属性和操作进行封装，然后再使用。

MX配置

配置PC0/PC1/PC2三个端口为输出模式即可。

别忘了标签名。

程序编写

本文的程序编写并不涉及到新的HAL库内容，而是对芯片TM1602的封装。

有助于对底层HAL库封装的理解。

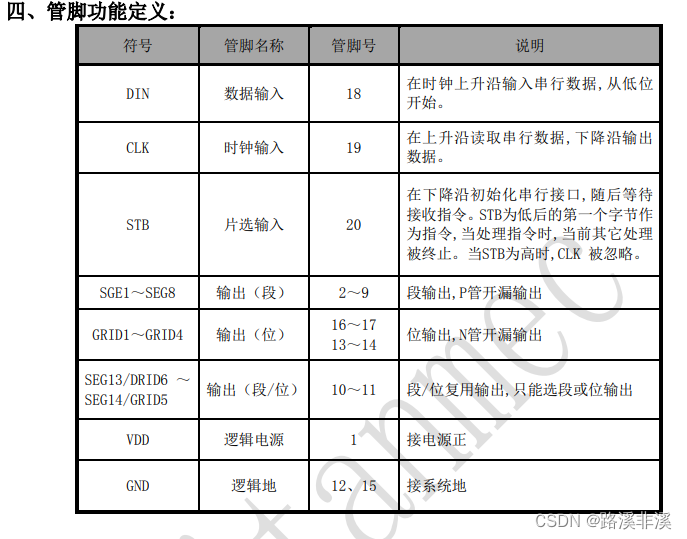

TM1602数据手册

具体自行查看数据手册，此处仅放置关键内容。

TM1620是一种LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。

手册里大部分内容还可以理解，但是关于“显示寄存器地址”表，表示很难理解：

这啥意思？

这里我不明白的是为什么要每个地址都要写两次。。。。还非得写00HL和00HU，直接整个8位一起写00H不行吗？

横向表示显示寄存器的地址，也就是位选所对应的地址。数码管位选端和哪个GRID绑定了，对应数码管就和哪个显存对应了，后面就会从对应显存里拿数据来显示。

封装

新建两个文件display.h和display.c，用于封装数码管操作。

display.h

#ifndef _DISPLAY_H_
#define _DISPLAY_H_

#include <stdint.h>

//显示模式
typedef enum
{
    DI4_SEG10 = 0x00,
    DI5_SEG9 = 0x01,
    DI6_SEG8 = 0x02
} display_mode;

//数据读写模式
typedef enum
{
    DATA_MODE = 0x40,
    AUTO_ADDR_INC = 0x40,
    FIXED_ADDR = 0x44,
    NORMAL_MODE = 0x40,
    TEST_MODE = 0x48
} wr_mode;

//显示控制
typedef enum
{
    LIGHTNESS_1 = 0x88,
    LIGHTNESS_2 = 0x89,
    LIGHTNESS_3 = 0x8A,
    LIGHTNESS_4 = 0x8B,
    LIGHTNESS_5 = 0x8C,
    LIGHTNESS_6 = 0x8D,
    LIGHTNESS_7 = 0x8E,
    LIGHTNESS_8 = 0x8F,
    DIS_DISPLAY = 0x80,
    EN_DISPLAY = 0x88
} display_ctrl_mode;

//地址设置
typedef enum
{
    GRID1 = 0xC0,
    GRID1_EX = 0xC1,
    GRID2 = 0xC2,
    GRID2_EX = 0xC3,
    GRID3 = 0xC4,
    GRID3_EX = 0xC5,
    GRID4 = 0xC6,
    GRID4_EX = 0xC7,
    GRID5 = 0xC8,
    GRID5_EX = 0xC9,
    GRID6 = 0xCA,
    GRID6_EX = 0xCB
} grid_sel;

//输出哪个数字,默认不带小数点
typedef enum
{
    ZERO = 0x3F,
    ONE = 0x06,
    TWO = 0x5B,
    THREE = 0x4F,
    FOUR = 0x66,
    FIVE = 0x6D,
    SIX = 0x7D,
    SEVEN = 0x07,
    EIGHT = 0x7F,
    NINE = 0x6F
} display_num;

//是否输出小数点
typedef enum
{
    NO,
    YES
} is_point;

typedef struct
{
    display_ctrl_mode lightness;

    void (*display)(grid_sel, display_num, is_point);
    void (*changeLightness)(void);
    void (*disDisplay)(void);
} display_haldler;

extern display_haldler displayHaldler;

#endif

display.c

#include "myapplication.h"

#define STB_SET        HAL_GPIO_WritePin(TM1602_STB_GPIO_Port, TM1602_STB_Pin, GPIO_PIN_SET);
#define STB_RESET      HAL_GPIO_WritePin(TM1602_STB_GPIO_Port, TM1602_STB_Pin, GPIO_PIN_RESET);
#define CLK_SET        HAL_GPIO_WritePin(TM1602_CLK_GPIO_Port, TM1602_CLK_Pin, GPIO_PIN_SET);
#define CLK_RESET      HAL_GPIO_WritePin(TM1602_CLK_GPIO_Port, TM1602_CLK_Pin, GPIO_PIN_RESET);
#define DIN_WRITE(x)   HAL_GPIO_WritePin(TM1602_DIN_GPIO_Port, TM1602_DIN_Pin, (x));

static void Display(grid_sel gridSel, display_num displayNum, is_point isPoint);
static void ChangeLightness(void);
static void DisDisplay(void);

display_haldler displayHaldler =
{
    LIGHTNESS_1,
    Display,
    ChangeLightness,
    DisDisplay
};

//最底层时序操作
static void Display_Write(uint8_t dataWrited)
{
    uint8_t i = 0;

    STB_RESET;

    for(i; i<8; i++)
    {
        CLK_RESET;
        DIN_WRITE(dataWrited & 0x01);
        CLK_SET;
        dataWrited >>= 1;
    }
}

static void Display_Init(void)
{
    Display_Write(DI6_SEG8);
    STB_SET;
    Display_Write(FIXED_ADDR);
    STB_SET;
}

static void Display(grid_sel gridSel, display_num displayNum, is_point isPoint)
{
    Display_Init();
    Display_Write(gridSel);
    if(isPoint == YES)
    {
        Display_Write(displayNum + 0x80);
    }
    else
    {
        Display_Write(displayNum);
    }
    STB_SET;
    Display_Write(EN_DISPLAY);
    STB_SET;
}
static void ChangeLightness(void)
{
    if(displayHaldler.lightness > LIGHTNESS_8)
    {
        displayHaldler.lightness = LIGHTNESS_1;
    }
    Display_Write((displayHaldler.lightness)++);
}

static void DisDisplay(void)
{
    Display_Write(DIS_DISPLAY);
}

完成了TM1602的底层封装，以及数码管的操作封装。

封装时一定要注意严格按照时序操作。

比如说上面红框中的地方，并不是每个字节传输完成后就拉高STB，所以不能在每次写字节函数中拉高STB，而是要把拉高STB的操作留给外层。要注意，拉高的时机，有的地方是一个字节后就拉高，有的地方是两个字节或者多个字节后再拉高。当然，字节传输函数中可以拉低STB，相比放外面更方便些。

如果要实现多个数码管同时显示，可以通过扫描实现，结合位选操作即可。

如果要不同数码管各显示个十百千万，可通过整除和取余来实现，比如：

//数码管显示计数值
Display.Disp(Disp_NUM_1,Cnt%10,      Disp_DP_OFF); //个位
Display.Disp(Disp_NUM_2,Cnt/10%10,   Disp_DP_OFF); //十位
Display.Disp(Disp_NUM_3,Cnt/100%10,  Disp_DP_OFF); //百位
Display.Disp(Disp_NUM_4,Cnt/1000%10, Disp_DP_OFF); //千位
Display.Disp(Disp_NUM_5,Cnt/10000%10,Disp_DP_OFF); //万位
Display.Disp(Disp_NUM_6,Cnt/100000,  Disp_DP_OFF); //十万位

时间关系，不再赘述。后面有时间再完善。
