CAD如何绘制叶轮？

CAD如何绘制叶轮？我们用CAD梦想画图实际操作一下。

操作步骤

1.首先绘制一个50x50的矩形，向内偏移6的距离，接着画出矩形两条中心线。

矩形

2.将小矩形向里偏移15的距离，再将偏移后的矩形向里偏移1的距离，中心线向两边偏移2的距离。

偏移

3.然后将横向的中心线向两边偏移1的距离，然后对图形进行修剪，修剪效果如下图：

修剪

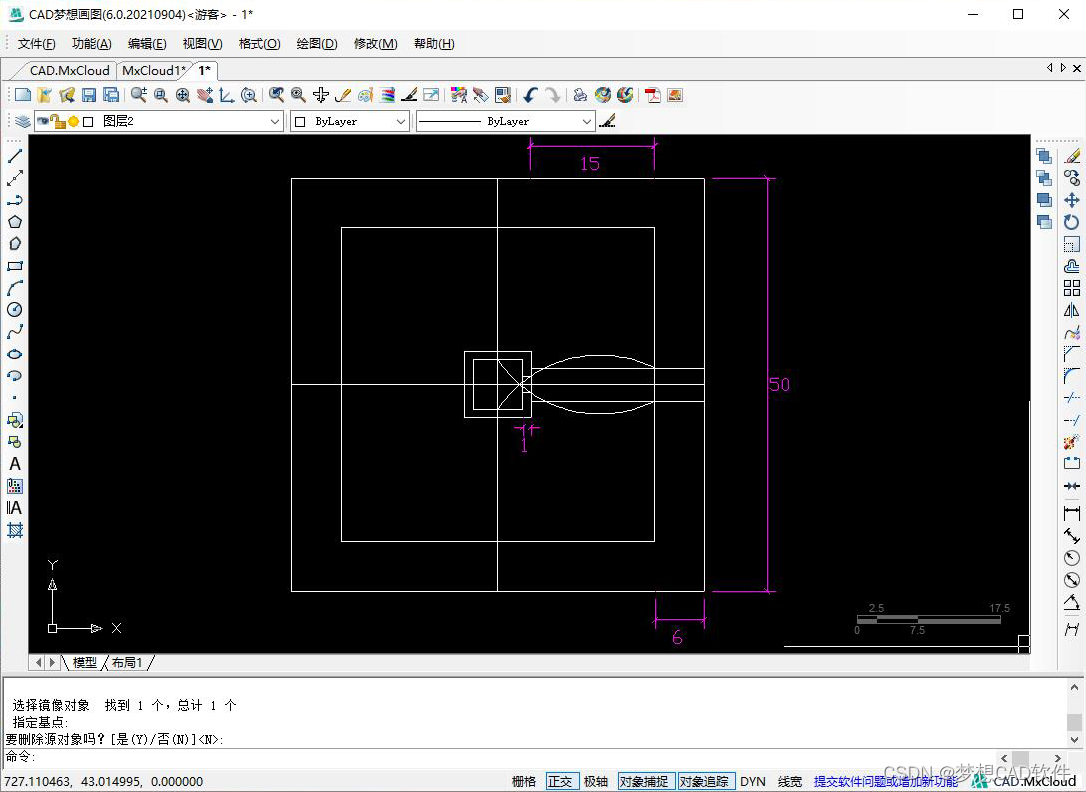

4. 接着使用圆弧命令，绘制一段圆弧，并以中心线为基线，使用镜像命令。

镜像

5.再次使用修剪命令，效果如下图：

再次修剪

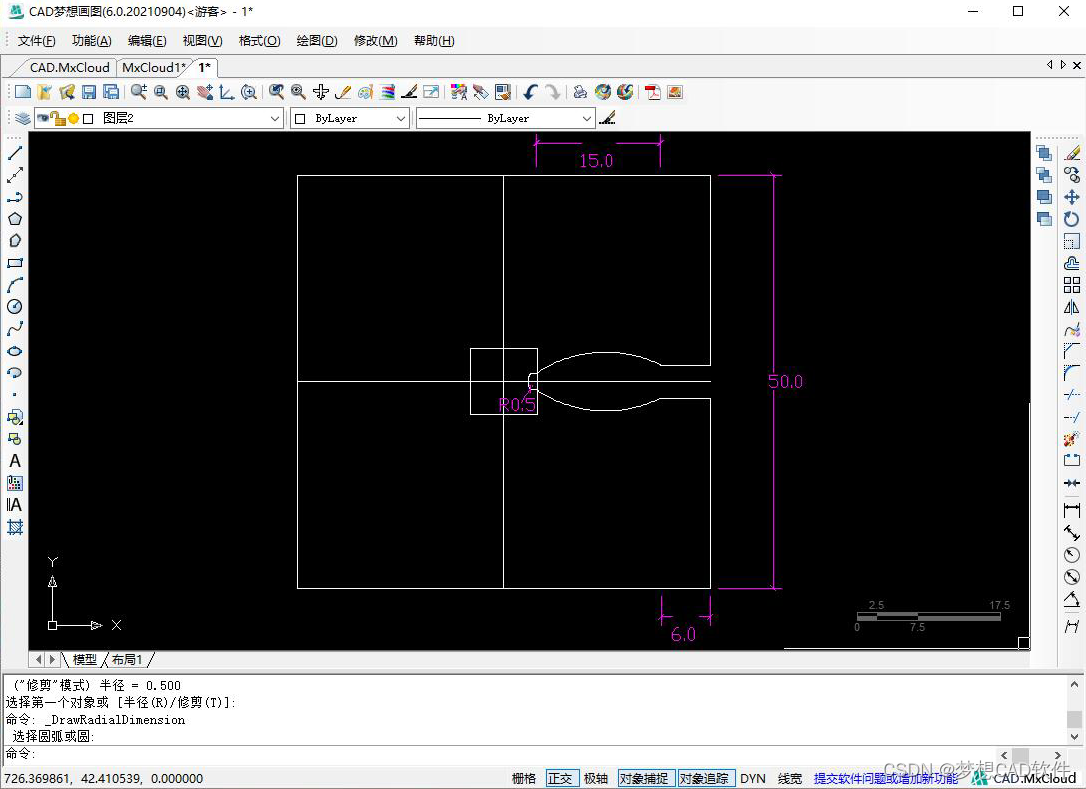

6.然后使用倒圆角命令，设置倒圆角半径为0.5，效果如下：

倒圆角

7.将矩形外框用分解命令打散，再使用倒角命令，设置倒角距离为1，效果如下：

倒角

8.接着使用阵列命令，以矩形中心点为基点，阵列数目设置为4，勾选复制时旋转项目，效果如下：

阵列

9.第三次进行修剪，效果如下：

第三次修剪

10.第二次进行倒圆角命令，倒圆角半径设置为5，效果如下：

第二次倒圆角

11.以矩形中心点为圆心画一个半径为17的圆，如下图：

半径为17的圆

12.接着调整一下线型，叶轮绘制完成。

效果图
