一、IDEA安装插件

​ 进入扩展程序安装 File > Settings > Plugins > Browse Repositories
​ 搜索 SequenceDiagram，点击右边 Install 安装，然后重启 IDEA 。

二、生成时序图

在需要生成流程时序图的方法 右键 > 选择 “SequenceDiagram…” > 点击 OK

根据自己需求截取想要的时序图

---

三、生成类图

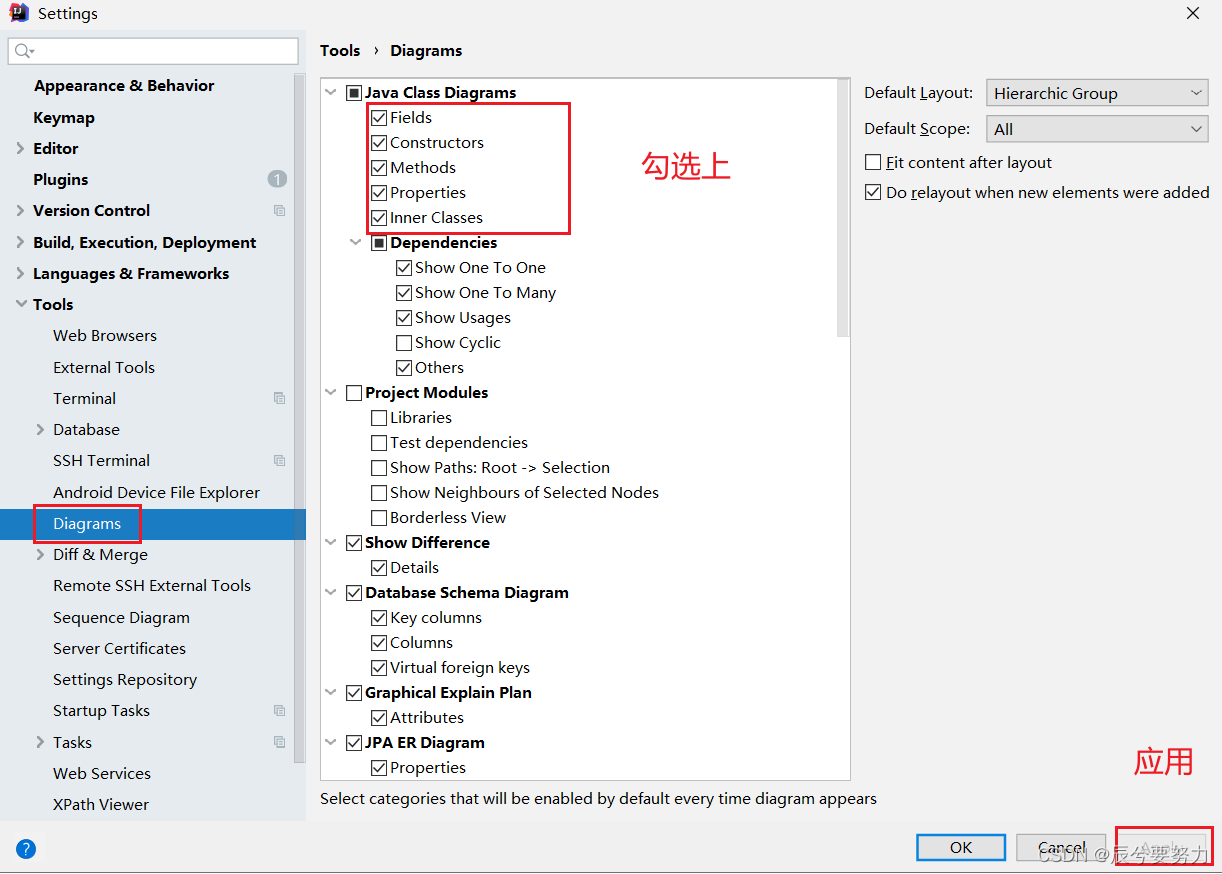

File > Settings > Tools> Diagrams

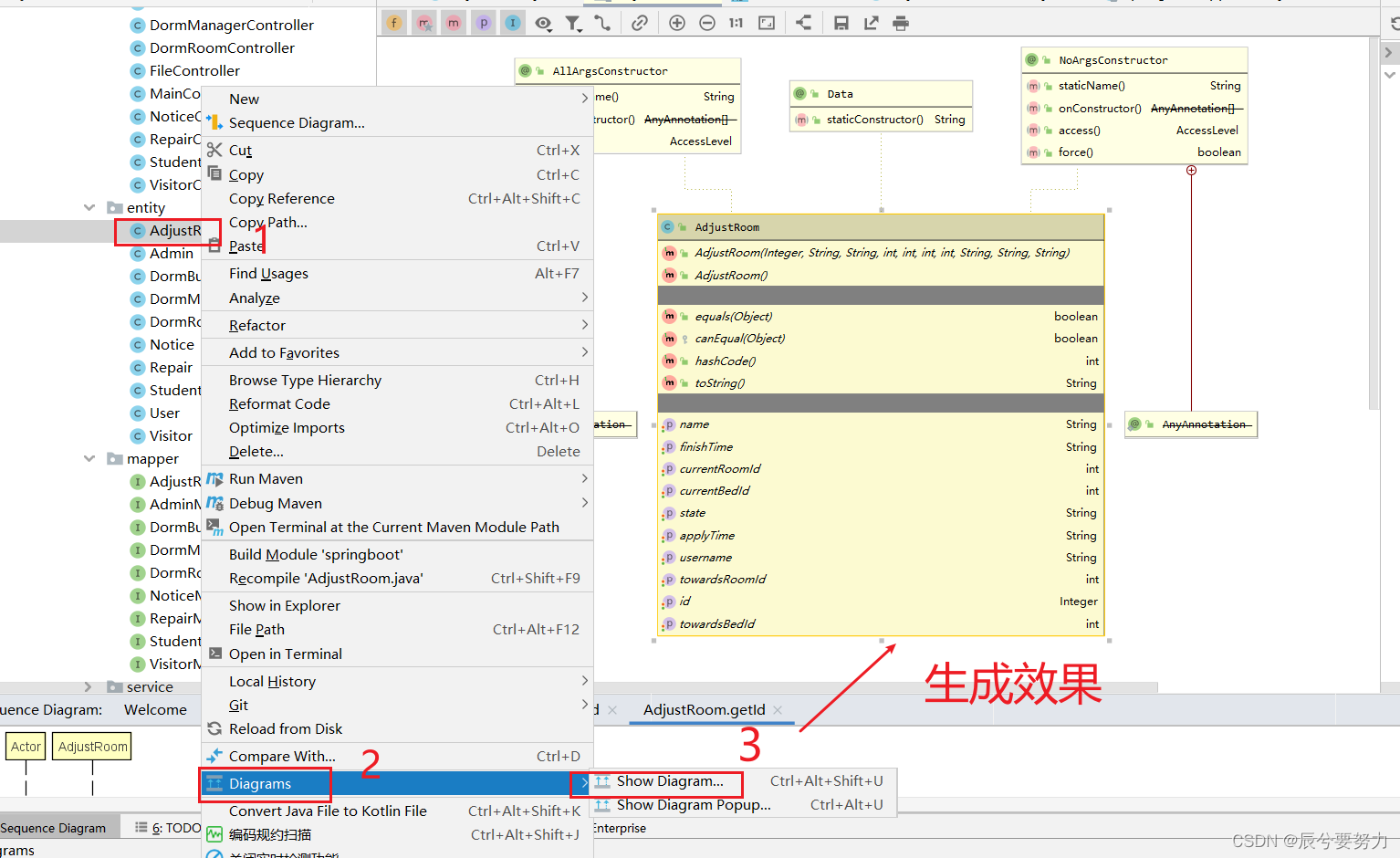

放到对应的包上或者放到具体的类上，然后Ctrl+Alt +u 就生成了

生成的效果

当然对于具体的类可以按如下的方法生成

大家根据自己需求 生成截取 很快可以生成需要的相关原型图

---
