JVM内容

一、JVM基本结构

二、JVM中内存结构

1、方法区

• 是一个JVM的规范，所有Java虚拟机必须遵守的。是一个逻辑概念；
• 是线程共享的，用于存储类信息，如：类字段、方法数据、常量池等；
• 方法区的大小决定了JVM可以存储和运行多少类；
• 在Java7之前，称为永久代；
• Java8之后（包含）称为元空间

为什么使用元空间替代永久代呢？

1. 永久代是从系统内存中申请到的一片固定大小的内存空间，若程序包含的类较多，很容易撑爆永久代空间，只能通过指定JVM参数的方式改变永久代空间；Java8之后采用元空间代替永久代，是因为元空间在不指定其大小的前提下以系统内存作为瓶颈，不用担心OOM；
2. Oracle吸取了JRocket没有永久代的依然保持性能相近的经验，在Java8使用元空间代替之；

2、Java堆

• 用于存放所有对象的空间，线程共享
• 运行时数据区，几乎所有的对象都保存在其中
• 通过垃圾回收器管理，堆是垃圾收集器进行GC最重要的区域；
• Java堆可以分为：新生代（Eden区、S0区、S1区）和老年代；
• 在绝大多数情况下，对象首先被分配在Eden区，在一次YoungGC中，90%的对象都会被清理掉，幸存的对象将会被转移至S0或S1，每经历一次YoungGC，未被清理的对象年龄就会+1，当幸存对象的年龄达到阈值（默认15）或满足其他某些条件后（如大对象），就会被认定为是老年代对象，从而进入老年代；

3、Java栈和本地方法栈

• 栈都是线程私有的；
• 虚拟机栈是服务于Java方法，本地方法栈是服务于native方法的；
• 每次函数调用的数据都是通过栈进行传递的；
• 在栈中的保存的主要内容为栈帧。当函数被调用时函数入栈，函数执行完成时出栈。栈顶则是当前正在执行的函数；
• 每个方法在执行的同时都会创建一个栈帧用于存放局部变量表、操作数栈、帧数据区，等信息；

如下图为栈帧操作

4、程序计数器

• 当前线程所执行的字节码行号指示器，指向虚拟机字节码指令的位置；
• 空间极小；
• Native方法与非Native方法的区别：
  针对非Native方法：当前线程的字节码行号指示器；
  针对于Native方法：则为undefined；
• 每个线程都会有自己独立的程序计数器，所以该区域是线程私有的；
• 这一块区域是JVM中唯一没有OOM的区域；

5、执行引擎

负责执行虚拟加载进来的字节码

二、类加载子系统

负责将本地Class文件加载进入JVM。

1、类加载器

1.1 类加载器概述

类加载器负责将Java程序运行过程中将Class文件动态加载至JVM中，
Java中类加载器有三种：启动类加载器（BootstrapClassLoader）、扩展类加载器（ExtensionClassLoader）、应用/系统类加载器（ApplicationClassLoader）

• 启动类加载器（rt.jar包下的类）：负责加载java.lang.ClassLoader，是所有ClassLoader的父类。启动类加载器并非是由Java程序编写的，所以在Java运行程序中是为null的。

public class ClassLoaderTest {

    public static void main(String[] args) {
        ClassLoaderTest clt = new ClassLoaderTest();
        Class clazz = clt.getClass();
        System.out.println(clazz.getClassLoader());                              //应用/系统类加载器
        System.out.println(clazz.getClassLoader().getParent());                  //扩展类加载器
        System.out.println(clazz.getClassLoader().getParent().getParent());      //启动类加载器，由于不是由Java程序编写的，所以为null
    }

}
//结果为
//sun.misc.Launcher$AppClassLoader@dad5dc
//sun.misc.Launcher$ExtClassLoader@7aac27
//null

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

• 扩展类加载器（ext/*.jar包下的类）：负责加载Java核心类的扩展类；
• 应用/系统类加载器：负责将应用程序级别（后端程序员编写的Java’代码）的类加载到JVM中；

类加载器的运行过程：

1.2 双亲委派机制

上图说明了类加载流程的同时也说明了双亲委派机制：加载类时，每一个类加载器都会将当前类传给上一级类加载器。当启动类加载器无法加载该类时，将类向下传递，由下级类加载器加载，当所有类加载器都无法找到当前类时，抛出异常

2、类加载流程

涉及Java类的加载过程：加载、验证、准备、解析、初始化

• 加载：
  • 通过全限定名称获取该Class文件的二进制流；
  • 将静态的存储结构转化为方法区中运行时数据结构；
  • 在内存中生成代表这个类的Class对象；
• 验证：
  • 文件格式验证：验证字节流是否符合Class文件格式的规范， 验证内容主要有：开头魔数、主次版本号、常量标志等
  • 源数据验证：验证字节码语义，包括继承关系、抽象语法等
  • 字节码验证：验证程序语义是否合法、符合正常逻辑；
  • 符号引用验证：该类是否缺少或被禁止访问其依赖的某些外部类、方法、字段等资源；
• 准备：
  • 为静态变量分配内存并赋初始值；
• 解析：
  • 将符号引用替换为直接引用；
• 初始化：
  • 为静态变量赋予代码中指定的值；
  • 为成员变量赋予调用类构造方法时指定的值。

三、JVM垃圾回收算法

1、四种引用级别

• 强引用

// object对象就是强引用
		Object object = new Object();
1
2

• 软引用
  在切断对该对象的引用时，只有当堆内存不足时才会被回收

		Student stu = new Student();
        stu.setName("张三");
        WeakReference<Student> weakReference = new WeakReference<>(stu);
        stu = null;
        if (weakReference.get() != null){
            System.out.println(weakReference.get());
        }else {
            System.out.println("对象为空");
        }
        //结果为：Student{name='张三'}
1
2
3
4
5
6
7
8
9
10

• 软引用
  在将对象置为空后，会立即被垃圾回收器回收

		Student stu = new Student();
        stu.setName("张三");
        PhantomReference<Student> phantomReference = new 	PhantomReference<>(stu, new ReferenceQueue<Student>());
        stu = null;
        if (phantomReference.get() != null){
            System.out.println(phantomReference.get());
        }else {
            System.out.println("对象为空");
        }
        //结果为：对象为空
1
2
3
4
5
6
7
8
9
10

• 虚引用
  任何情况下都获取不到该对象

2、JVM中的几个重要概念

• 可触及性，可触及性分为三种状态：
  • 可触及：从根节点开始，可以到达某个对象；
  • 对象引用被释放，但是在被销毁的过程中在finalize()函数中被重新初始化复活；
  • 由于finalize()只能被执行一次，所以错过这一次机会的对象，则为不可触及状态

public class FinalizeObject {

   private static FinalizeObject finalizeObject;

   public static void main(String[] args) {
       finalizeObject = new FinalizeObject();
       for (int i = 0; i <= 1; i++) {
           System.out.println(String.format("--------------GC nums=%d--------------", i));
           finalizeObject = null;   //将finalizeObject对象置为“垃圾对象”
           System.gc();//通知JVM运行GC
           try {
               Thread.sleep(100);//等待gc执行
           } catch (InterruptedException e) {
               e.printStackTrace();
           }
           if (finalizeObject == null){
               System.out.println("finalizeObject is dead");
           }else {
               System.out.println("finalizeObject is still alive");
           }
       }
   }

	//finalize只会被调用一次，给正在被销毁的对象唯一一次复活的机会
   @Override
   protected void finalize() throws Throwable {
       System.out.println("对象正在被销毁");
       super.finalize();
       finalizeObject = this;
   }
}
//--------------GC nums=0--------------
//对象正在被销毁
//finalizeObject is still alive
//--------------GC nums=1--------------
//finalizeObject is dead
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

• 槽位复用，默认开启

   /**
    * 槽位复用
    * 对于变量a而言，其作用域仅在代码块之内
    * 离开代码块后，即可判定其不再有用
    * 这种时候，若在代码块外存在另一个变量b，
    * 则变量b会复用变量a的槽位
    */
   public void gc1() {
       {
           int[] a = {1,2,3};
           System.out.println(a);
       }
       int b = 10;
       System.out.println(b);
   }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

• 对象分配
  对象分配的过程中，除了可以在堆上分配，也可以在栈上分配或TLAB分配。分配的流程如下：

  • 先尝试栈上分配，若不满足条件，尝试TLAB分配，若仍不满足，则在堆上分配。

  • 栈上分配

    • 开启栈上分配JVM参数：
    • 对于小&多的对象，可以试图采用栈上分配。此种场景之下，开启栈上分配能够避免大量的GC，由于GC是存在停顿的，若没有栈上分配会产生大量的时间浪费；
    • 栈是线程私有的，所以满足栈上分配的对象也应该是线程私有的 ——逃逸分析
    • 若一个对象满足栈上分配的话，需要将其打散后放到栈中——标量替换

  • TLAB

    • Thread Local Allocation Buffer ：线程本地分配缓冲区；
    • 将对象放置在堆上，线程共享；
    • TLAB空间很小，只占用Eden 1% 的空间

  • 堆上分配
    进行堆上分配时，对于不满足进入老年代的对象，将其放入Eden区

• 逃逸分析
  • 开启逃逸分析JVM参数：
    由于是线程私有的，则若是逃出改私有线程，则说明逃逸了

	//未逃逸
	public void hello(){
		User user = new User();
		user.setName("Alvis");
		... ...
	}

	//逃逸
	User user;
	public void hello(){
		user = new User();
		user.setName("Alvis");
		... ...
	}
1
2
3
4
5
6
7
8
9
10
11
12
13
14

• 标量替换

  • 开启标量替换JVM参数：
  • 标量：Java中的基本类型；
  • 聚合量：与标量含义相反，可进一步拆解；
  • 标量替换就是将聚合量拆解为标量存储于方法栈中。

• 桥接方法
  桥接方法是在JVM加载期间对泛型进行类型擦除后，为指定了泛型类型参数的方法生成了一个中转方法；
  如下代码，在Dog继承了Animal并指定泛型为String，实现其中eat(String s)方法，当JVM加载Dog和Animal时，会将Animal中的泛型进行类型擦除变成Object，那么Animal中的eat方法的参数将会变成Object类型，则JVM会在Dog类中使用桥接方法将该方法实现。

import java.lang.reflect.Method;

public interface Animal<T> {

    public void eat(T s);

	//类型擦除后的方法
	//public void eat(Object s);

}

class Dog implements Animal<String>{

    @Override
    public void eat(String s) {
        System.out.println("dog eat " + s);
    }

	//类型擦除后实现的方法（桥接方法）
	//@Override
    //public void eat(Object s) {
    //    eat((String) s);
    //}

	//测试用的main方法
    public static void main(String[] args) {
        Dog dog = new Dog();
        Method[] declaredMethods = dog.getClass().getDeclaredMethods();
        for (Method declaredMethod : declaredMethods) {
            if (declaredMethod.getName().equals("eat")){
                System.out.print(declaredMethod.getName() + "  ");
                for (Class<?> parameterType : declaredMethod.getParameterTypes()) {
                    System.out.print(parameterType.getName());
                }
                System.out.println("\n=================================");
            }
        }
    }
}
//输出结果
//eat  java.lang.String
//=================================
//eat  java.lang.Object
//=================================
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

3、主要的垃圾回收算法

• 引用计数法（Reference Counting）
  • 对于一个对象A，只要存在任意一个对象引用了A，则A的引用计数器就会加1，当引用失效时，引用计数器就减1。只要对象A的引用计数器的值为0，则对象A就不可能再被使用。
  • 但引用计数器有两个严重问题：

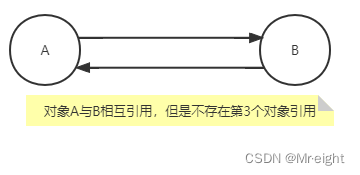

    • 无法处理循环引用的情况


    • 引用计数器要求在每次因引用产生和消除的时候，需要伴随一个加减法操作，对系统性能有一定影响。

  • 因此，JVM的并未选择此算法作为垃圾回收算法
• 标记清除法（Mark-Sweep）
  • 标记清楚算法是现代垃圾回收算法的思想基础；
  • 分为两个极端：标记阶段和清楚阶段；
  • 标记清除算法产生最大的问题就是清除之后会产生大量的空间碎片

• 复制算法
  • 将原有空间划分为两块。每次只使用其中一块内存，如：A内存GC时将存货的对象复制到B内存中，然后清楚A中的所有对象，并开始使用B内存。
  • 复制算法没有内存碎片，并且若垃圾对象很多，这种算法效率很高。唯一的缺点就是只能使用1/2的内存。
  • 由于在老年代中存活的对象较多，若采用复制算法每次需要复制的对象很多，会导致效率低下。相反，在新生代中，由于90%以上的对象都是“即将被回收”的，所以复制对象会相对较少，所以复制算法通常被运用于新生代中，
• 标记压缩法
  • 标记压缩算法是一种老年代的回收算法，是对标记清除法的一种改进。
  • 它首先标记存活的对象，然后将所有存活的对象都压缩到内存的一端，然后再清理所有存活对象之外的空间。
  • 该算法不会产生内存碎片，也不用将内存一分为二。
• 分区算法
  • 将堆空间划分为若干个连续的小区间，每个区间独立使用、独立回收。由于堆空间较大，针对整个堆空间的GC会比较耗时，通过控制回收小区间的个数，可以大幅度减少GC所带来的停顿。
• 分代算法
  • 将堆空间划分为新生代和老年代，根据其不同特点，执行不同的回收算法，提升回收效率；


五、JVM中主要的垃圾收集器

1、串行垃圾回收器（SerialGC）

• 串行垃圾回收器的特点：
  • 使用单线程进行GC
  • 独占式的GC
• 串行垃圾回收器是JVM Client模式下默认的垃圾回收器

  2、并行垃圾回收器（ParNew&ParallelGC&ParallelOldGC）
• 将串行回收器多线程化。
• 与串行回收器有相同的回收策略、算法、参数

  3、并行垃圾回收器——CMS垃圾回收器
• CMS垃圾回收器是针对老年代的垃圾回收器
• CMS垃圾回收器回收步骤

• CMS垃圾回收器回收详解
  • 初始标记，初始标记是为了标记GC Roots能够直接关联到的对象，为了防止在标记过程中出现新的根节点，所以需要“STW”；
  • 并发标记，并发标记是为了标记根节点之后的对象节点，可以与应用程序并发执行；
  • 预清理，计算YoungGC的执行时间，在不进行YoungGC的时候进行预清理
  • 重新标记，重新标记是为了补充标记在并发标记过程中，程序运行产生的新对象节点，所以为了防止还有新节点的产生，一样需要“STW”；
  • 并发清理，并行清理之前步骤标记到的节点对象；
  • 并发重置，重置CMS，为下一次G C做准备。

4、G1垃圾回收器

• G1全称为Garbage First Collector
• G1垃圾回收器是针对整个JVM堆的垃圾回收器，G1回收器将JVM堆划分为多个区域，每个区域都将根据需求成为Eden、Survivor、Old、Humongous，每次收集部分区域来减少GC产生的停顿时间；
• 对象被创建时，若对象不大于指定阈值（-XX:G1HeapRegionSize）则存放于Eden，若大于指定阈值则存放于Humongous区，进行YoungGC后依旧存活的进入Survivor区，Survivor进行GC后进入Old区；
• G1垃圾回收器回收分为四个阶段，其中第四阶段不是必须的，所以不做重点；三个阶段循环往复，不断运行：

  • 第一阶段，新生代GC（YoungGC）
    • 新生代GC将会将Eden中依然存活的对象和Survivor中依然存活但还不足以进入Old区的对象移动至新的区域，并将该区域作为新的Survivor区；
    • 将Survivor中已经满足进入Old区的对象移动至新的区域，并将该区域作为新的Old区；
    • 清除原来的Eden和Survivor；
  • 第二阶段，并发标记周期
    并发标记周期有六个步骤，如下图所示
    • 初始标记，标记根节点，为确保标记过程中不受到程序运行的影响，此处会“STW”；
    • 根区域扫描，扫描Survivor区中即将进入Old区的对象并进行标记，此时在该区域是不会进行YoungGC的；
    • 并发标记，扫描根节点之后的各个对象，与应用程序并发执行；
    • 重新标记，标记因程序运行产生的新节点，需要进行“STW”；
    • 独占清理，会计算每一个区域的垃圾比例并按照垃圾比例进行排序；
    • 并发清理，会将每一个垃圾占比为100%的区域清理掉；
  • 第三阶段，混合收集
    • 负责将独占清理过程中计算出的垃圾比例较高的区域中的垃圾对象。
  • 第四阶段，FullGC

七、参考文章

深入理解Java虚拟机[第三版]
类加载器
