• Netty 进阶学习（十）-- 协议设计与解析

    目录

    2、协议设计与解析

    2.1、Redis 协议

    协议格式：

    set name mianbao	# 测试命令
*3   				# 命令的元素个数 3个
$3   				# 命令（set）的长度
set  				# 命令内容
$4   				# key 长度
name 				# key 内容
$7					# value 长度
mianbao				# value 内容

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8

    测试代码：

    @Slf4j
public class TestRedis {
    public static void main(String[] args) {
        final byte[] LINE = {13, 10};   // \r \n
        NioEventLoopGroup worker = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.channel(NioSocketChannel.class);
            bootstrap.group(worker);
            bootstrap.handler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast(new LoggingHandler());
                    ch.pipeline().addLast(new ChannelInboundHandlerAdapter(){
                        @Override   // Channel 建立连接成功后触发
                        public void channelActive(ChannelHandlerContext ctx) throws Exception {
                            ByteBuf byteBuf = ctx.alloc().buffer();
                            byteBuf.writeBytes("*3".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("$3".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("set".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("$4".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("name".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("$7".getBytes());
                            byteBuf.writeBytes(LINE);
                            byteBuf.writeBytes("mianbao".getBytes());
                            byteBuf.writeBytes(LINE);
                            ctx.writeAndFlush(byteBuf);
                        }
                        @Override
                        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                            ByteBuf buf = (ByteBuf) msg;
                            System.out.println(buf.toString(Charset.defaultCharset()));
                        }
                    });
                }
            });
            ChannelFuture channelFuture = bootstrap.connect("127.0.0.1", 6379).sync();
            channelFuture.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            log.error("client error", e);
        } finally {
            worker.shutdownGracefully();
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50

    运行测试

    启动 Redis 后，运行程序：

    在这里插入图片描述

    2.2、HTTP 协议

    Netty 提供的 HTTP 协议实现

    @Slf4j
public class TestHttp {
    public static void main(String[] args) {
        NioEventLoopGroup boss = new NioEventLoopGroup();
        NioEventLoopGroup worker = new NioEventLoopGroup();
        try {
            ServerBootstrap serverBootstrap = new ServerBootstrap();
            serverBootstrap.channel(NioServerSocketChannel.class);
            serverBootstrap.group(boss, worker);
            serverBootstrap.childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                protected void initChannel(SocketChannel ch) throws Exception {
                    ch.pipeline().addLast(new LoggingHandler(LogLevel.DEBUG));
                    // HttpServerCodec 即是入站处理器 也是出站处理器
                    ch.pipeline().addLast(new HttpServerCodec());
                    // 第一种
                    /*ch.pipeline().addLast(new ChannelInboundHandlerAdapter(){
                        @Override
                        public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                            // class i.n.h.codec.http.DefaultHttpRequest 和 i.n.h.codec.http.LastHttpContent$1
                            // 请求行、请求头  和 请求体
                            log.debug("{}", msg.getClass());
                            if (msg instanceof HttpRequest){}
                            else if (msg instanceof HttpContent){}
                        }
                    });*/
                    // 第二种 接收特定消息类型的
                    // ch.pipeline().addLast(new SimpleChannelInboundHandler() {});
                    ch.pipeline().addLast(new SimpleChannelInboundHandler<HttpRequest>() {
                        @Override
                        protected void channelRead0(ChannelHandlerContext ctx, HttpRequest msg) throws Exception {
                            // 获取请求
                            log.debug(msg.uri());
                            // 返回响应
                            DefaultFullHttpResponse response =
                                    new DefaultFullHttpResponse(msg.protocolVersion(), HttpResponseStatus.OK);
                            byte[] bytes = "
    Hello, World!
    "    .getBytes();
                            // 响应长度，不设置浏览器会一直转圈读取
                            response.headers().setInt(HttpHeaderNames.CONTENT_LENGTH, bytes.length);
                            response.content().writeBytes(bytes);
                            // 写回响应
                            ctx.writeAndFlush(response);
                        }
                    });

                }
            });
            ChannelFuture channelFuture = serverBootstrap.bind(8888).sync();
            channelFuture.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            log.error("server error", e);
        }finally {
            boss.shutdownGracefully();
            worker.shutdownGracefully();
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57

    运行访问测试

    在这里插入图片描述

    2.3、自定义协议

    1）自定义协议-要素
    • 魔数，用来在第一时间判定是否是无效数据包
    • 版本号，可以支持协议的升级
    • 序列化算法，消息正文到底采用哪种序列化反序列化方式，可以有此扩展。如 json 、protobuf 、hessian 、jdk
    • 指令类型，是登录、注册、单聊、群聊…跟业务相关
    • 请求序号，为了双工通信，提供异步能力（不按顺序发送和接收）
    • 正文长度（解决粘包半包问题）
    • 消息正文（使用序列化算法，编码和解码，json、xml、对象流等）
    2）自定义协议-编解码处理器

    编解码处理器代码：

    @Slf4j
public class MessageCodec extends ByteToMessageCodec<Message> {
    // 编码
    @Override
    protected void encode(ChannelHandlerContext ctx, Message msg, ByteBuf out) throws Exception {
        // 1、 4 字节的魔数
        out.writeBytes(new byte[]{1, 2, 3, 4});
        // 2、 1 字节的版本
        out.writeByte(1);
        // 3、 1 字节的序列化方式：jdk 0, json 1
        out.writeByte(0);
        // 4、 1 字节的指令类型
        out.writeByte(msg.getMessageType());
        // 5、 4 字节的请求序号
        out.writeInt(msg.getSequenceId());
        // 无意义，对其填充
        out.writeByte(0xff);
        // 6、 获取内容的字节数组
        ByteArrayOutputStream bos = new ByteArrayOutputStream();
        ObjectOutputStream oos = new ObjectOutputStream(bos);
        oos.writeObject(msg);
        byte[] bytes = bos.toByteArray();
        // 7、 4 字节的长度
        out.writeInt(bytes.length);
        // 8、 写入内容
        out.writeBytes(bytes);
        // 4 + 1 + 1 + 1 + 1 + 4 + 4 = 16 字节，控制在 2^n ，可以添加无意义的字节
    }
    // 解码
    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        int magicNum = in.readInt();
        byte version = in.readByte();
        byte serializerType = in.readByte();
        byte messageType = in.readByte();
        int sequenceId = in.readInt();
        in.readByte();
        int length = in.readInt();
        byte[] bytes = new byte[length];
        in.readBytes(bytes, 0, length);
        Message msg = null;
        if (serializerType == 0){
            ObjectInputStream ois = new ObjectInputStream(new ByteArrayInputStream(bytes));
            msg = (Message) ois.readObject();

        }
        log.debug("{}, {}, {}, {}, {}, {}", magicNum, version, serializerType, messageType, sequenceId, length);
        log.debug("{}", msg);

        out.add(msg);
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52

    测试

    Message 类

    public abstract class Message implements Serializable {

    private int SequenceId;

    public abstract int getMessageType();

    public static final int LOGIN_REQUEST_MESSAGE = 0;

    public int getSequenceId(){
        return SequenceId;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12

    LoginMessage 类

    @Data
@ToString(callSuper = true)
public class LoginRequestMessage extends Message{
    private String username;
    private String password;
    private String nickname;

    public LoginRequestMessage() {
    }

    public LoginRequestMessage(String username, String password, String nickname) {
        this.username = username;
        this.password = password;
        this.nickname = nickname;
    }

    @Override
    public int getMessageType() {
        return LOGIN_REQUEST_MESSAGE;
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21

    测试类：

    public class TestMessageCodec {
    public static void main(String[] args) throws Exception {
        EmbeddedChannel channel = new EmbeddedChannel(
                new LoggingHandler(),
                new MessageCodec()
        );
        // 解码 decode
        LoginRequestMessage message = new LoginRequestMessage("mianbao", "admin", "面包");
        // 出站
        channel.writeOutbound(message);
        // 编码 encode
        ByteBuf buf = ByteBufAllocator.DEFAULT.buffer();
        // encode protected方法，此类必须和 MessageCodec 类在同一个包下
        new MessageCodec().encode(null, message, buf);
        // 模拟半包
        // 入站
        channel.writeInbound(buf);
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19

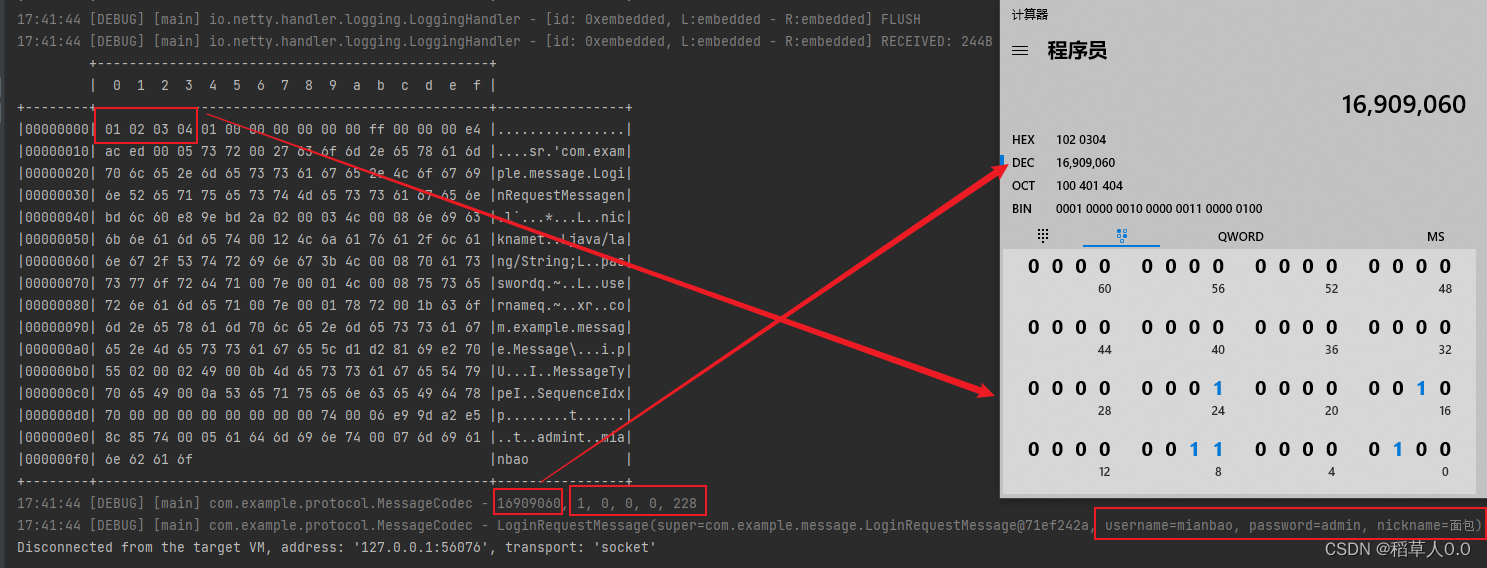

    编码测试结果

    在这里插入图片描述

    在这里插入图片描述

    粘包与半包问题

    模拟半包问题

    ByteBuf buf1 = buf.slice(0, 100);
ByteBuf buf2 = buf.slice(100, buf.readableBytes() - 100);
// 模拟半包
channel.writeInbound(buf1);

    • 1
    • 2
    • 3
    • 4

    在这里插入图片描述

    发送完整

    ByteBuf buf1 = buf.slice(0, 100);
ByteBuf buf2 = buf.slice(100, buf.readableBytes() - 100);
// 模拟半包
// writeInbound 后会 release, 再用 buf2 会报错
buf1.retain();  // 引用计数器 +1 = 2
channel.writeInbound(buf1);
channel.writeInbound(buf2);

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7

    在这里插入图片描述

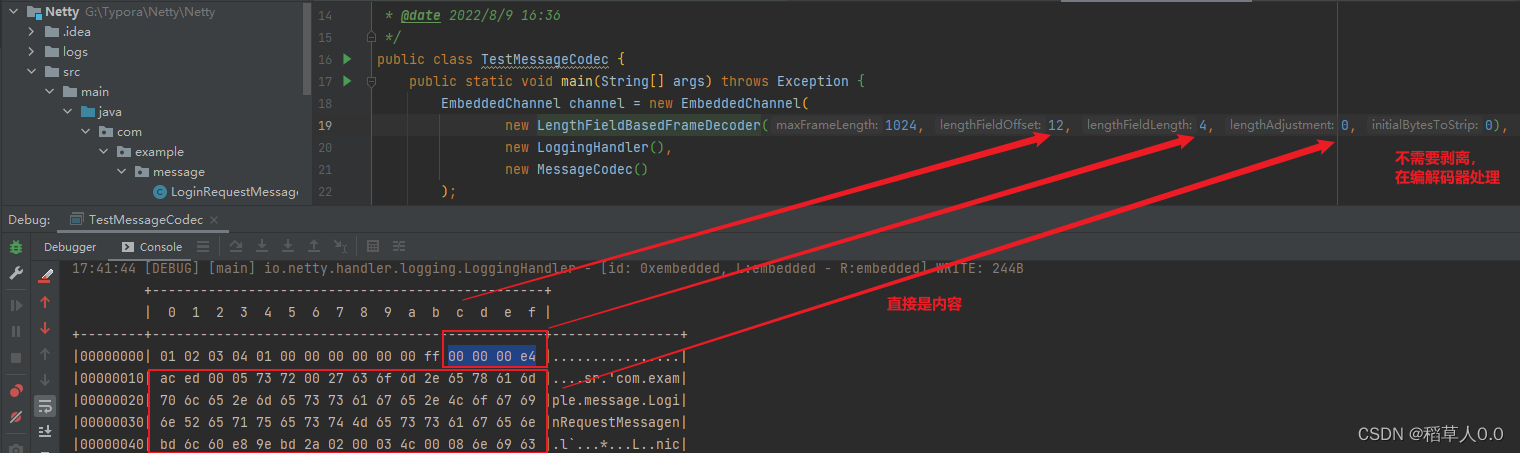

    解决粘包和半包问题，必须加帧解码器

    new LengthFieldBasedFrameDecoder(1024, 12, 4, 0, 0)

    • 1

    在这里插入图片描述

    3）@shareable

    将处理器提取公用的情况

    public class TestMessageCodec {
    public static void main(String[] args) throws Exception {
        // 线程不安全
        LengthFieldBasedFrameDecoder frameDecoder = new LengthFieldBasedFrameDecoder(1024, 12, 4, 0, 0);
        // 没有记录状态信息的 handler 可以多线程使用，线程安全
        LoggingHandler loggingHandler = new LoggingHandler();
        EmbeddedChannel channel = new EmbeddedChannel(loggingHandler, frameDecoder, new MessageCodec());
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9

    Netty 加 @Sharable 注解的 handler 表示多线程安全的。

    • LoggingHandler
    @Sharable
@SuppressWarnings({ "StringConcatenationInsideStringBufferAppend", "StringBufferReplaceableByString" })
public class LoggingHandler extends ChannelDuplexHandler {}

    • 1
    • 2
    • 3
    • LengthFieldBasedFrameDecoder
    public class LengthFieldBasedFrameDecoder extends ByteToMessageDecoder {}

    • 1

    自定义的 MessageCodec ，不能使用 @Sharable 。 父类源码：

    /**
 * A Codec for on-the-fly encoding/decoding of bytes to messages and vise-versa.
 *
 * This can be thought of as a combination of {@link ByteToMessageDecoder} and {@link MessageToByteEncoder}.
 *
 * Be aware that sub-classes of {@link ByteToMessageCodec} MUST NOT
 * annotated with {@link @Sharable}.
 */
public abstract class ByteToMessageCodec<I> extends ChannelDuplexHandler {
        protected ByteToMessageCodec(boolean preferDirect) {
        CodecUtil.ensureNotSharable(this);	// <===
        outboundMsgMatcher = TypeParameterMatcher.find(this, ByteToMessageCodec.class, "I");
        encoder = new Encoder(preferDirect);
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15

    可以使用 MessageToMessageCodec 作为父类

    注意： 必须和 LengthFieldBasedFrameDecoder 一起使用。LengthFieldBasedFrameDecoder 处理粘包和半包问题，确保 MessageCodecSharable 处理器接到的 ByteBuf 是完整的。（无需记录状态信息）

    @Slf4j
@ChannelHandler.Sharable
public class MessageCodecSharable extends MessageToMessageCodec<ByteBuf, Message> {
    @Override
    protected void encode(ChannelHandlerContext ctx, Message msg, List<Object> outList) throws Exception {
        ByteBuf out = ctx.alloc().buffer();
        // 1、 4 字节的魔数
        out.writeBytes(new byte[]{1, 2, 3, 4});
        // 2、 1 字节的版本
        out.writeByte(1);
        // 3、 1 字节的序列化方式：jdk 0, json 1
        out.writeByte(0);
        // 4、 1 字节的指令类型
        out.writeByte(msg.getMessageType());
        // 5、 4 字节的请求序号
        out.writeInt(msg.getSequenceId());
        // 无意义，对其填充
        out.writeByte(0xff);
        // 6、 获取内容的字节数组
        ByteArrayOutputStream bos = new ByteArrayOutputStream();
        ObjectOutputStream oos = new ObjectOutputStream(bos);
        oos.writeObject(msg);
        byte[] bytes = bos.toByteArray();
        // 7、 4 字节的长度
        out.writeInt(bytes.length);
        // 8、 写入内容
        out.writeBytes(bytes);
        // 4 + 1 + 1 + 1 + 1 + 4 + 4 = 16 字节，控制在 2^n ，可以添加无意义的字节
        outList.add(out);
    }

    @Override
    protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        int magicNum = in.readInt();
        byte version = in.readByte();
        byte serializerType = in.readByte();
        byte messageType = in.readByte();
        int sequenceId = in.readInt();
        in.readByte();
        int length = in.readInt();
        byte[] bytes = new byte[length];
        in.readBytes(bytes, 0, length);
        Message msg = null;
        if (serializerType == 0){
            ObjectInputStream ois = new ObjectInputStream(new ByteArrayInputStream(bytes));
            msg = (Message) ois.readObject();

        }
        log.debug("{}, {}, {}, {}, {}, {}", magicNum, version, serializerType, messageType, sequenceId, length);
        log.debug("{}", msg);
        out.add(msg);
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
  • 相关阅读:
    maven POM文件总体配置说明
    22.app.js的全局数据共享
    SpringBoot+MySQL+Vue前后端分离的宠物领养救助管理系统(附论文)
    【ARM】MDK Debug模式下Disassembly窗口介绍
    ssh三台主机互信实现免密登录
    YOLOv5算法改进（22）— 更换主干网络MobileNetv3 + 添加CA注意力机制
    Java代码审计之不安全的Java代码
    【OSPP开源之夏2022】基于昇思MindSpore， 补齐创建Tensor的方法10+
    7-16 城市间紧急救援 （综合最短路练习）
    XDOJ-360 结点在二叉排序树的位置
  • 原文地址：https://blog.csdn.net/weixin_43989102/article/details/126756270
