FRED的光路和光路历史记录

对于杂散光分析，通常会使用“高级光线追迹”对话框，并选择“创建/使用光线历史文件”和“确定光路”选项。下面是对这两个选项的简要解释。

确定光线路径

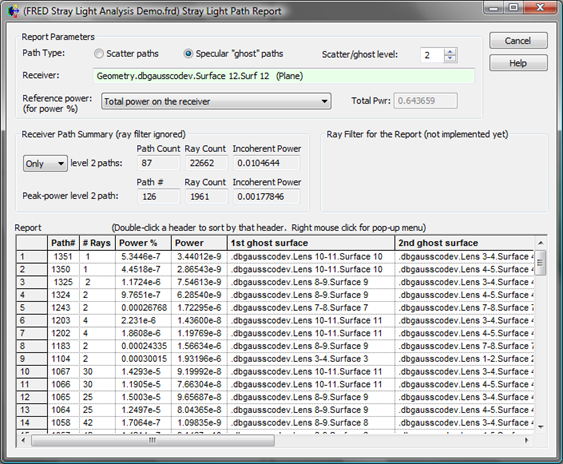

选择此选项会使得FRED存储所有光路信息。这允许用户之后使用诊断工具，如光路追迹路径报告、杂散光报告、图像伪影诊断工具，以及在分析表面中使用射线选择过滤器。

创建/用户线光历史记录文件

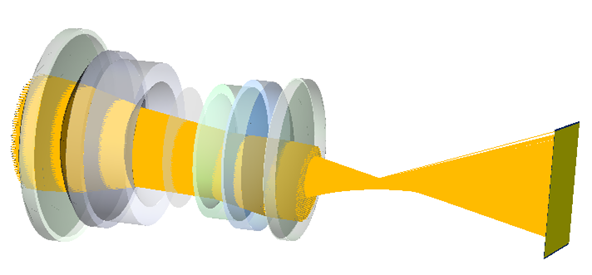

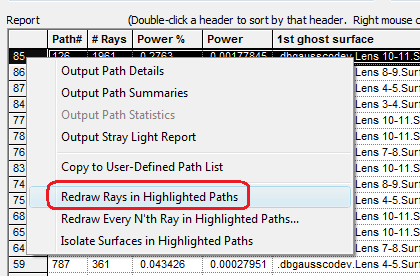

此选项保存每条光线的每个交点的坐标数据，可以用于重新绘制选定路径的光线轨迹。通常，这是通过右键单击菜单从其中一个报告中完成的。
