【Redis】源码分析、redis模块扩展、redisbloom

一、字典实现

redis DB KV组织是通过字典来实现的；hash结构当节点超过 512 个或者单个字符串长度大于 64 时，hash结构采用字典实现；

数据结构

typedef struct dictEntry {
	void *key;
	union {
		void *val;
		uint64_t u64;
		int64_t s64;
		double d;
	} v;
	struct dictEntry *next;
} dictEntry;

typedef struct dictht {
	dictEntry **table;
	unsigned long size;// 数组长度
	unsigned long sizemask; //size-1
	unsigned long used;//当前数组当中包含的元素
} dictht;

typedef struct dict {
	dictType *type;
	void *privdata;
	dictht ht[2]; 	//ht[0]代表旧的hashtable、ht[1]代表新的hashtable
	long rehashidx; /* rehashing not in progress if rehashidx == -1 */
	int16_t pauserehash; /* If >0 rehashing is paused (<0 indicates coding error) 用于安全遍历*/
} dict;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

1. 字符串经过hash函数运算得到64位整数；
2. 相同字符串多次通过hash函数得到相同的64位整数；
3. 整数对2的n次幂取余可以转化为位运算；
4. 抽屉原理 n+1个苹果放在n个抽屉中，苹果最多的那个抽屉至少有2个苹果；64位整数远大于数组的长度，比如数组长度为4，那么1、5、9、1+4n都是映射到1号位数组；所以大概率会发生冲突；

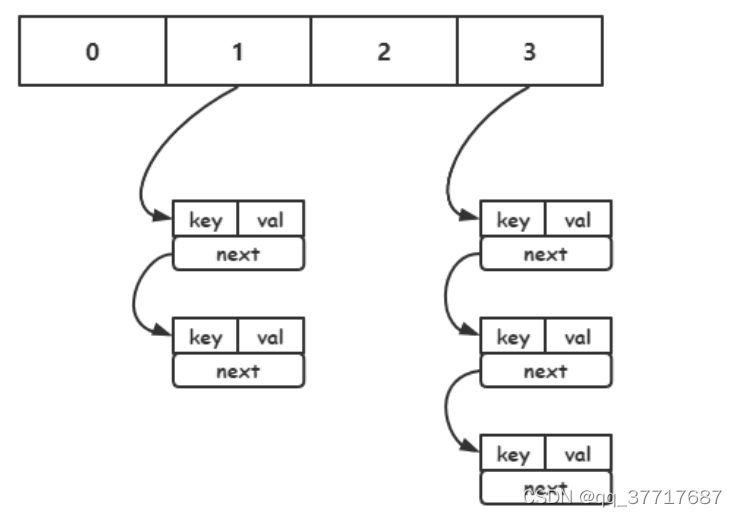

冲突

负载因子

负载因子 = used / size ； used 是数组存储元素的个数， size 是数组的长度；

负载因子越小，冲突越小；负载因子越大，冲突越大；

redis的负载因子是 1 ；

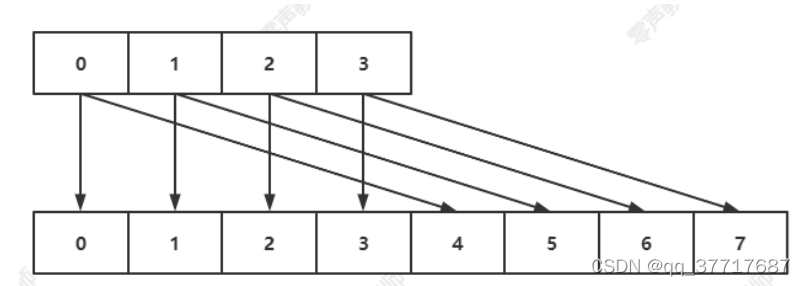

扩容

如果负载因子 > 1 ，则会发生扩容；扩容的规则是翻倍；

如果正在 fork （在rdb、aof复写以及rdb-aof混用情况下）时，会阻止扩容；但是此时若负载因子 > 5 ，索引效率大大降低， 则马上扩容；这里涉及到写时复制原理；

写时复制

写时复制核心思想：只有在不得不复制数据内容时才去复制数据内容；

缩容

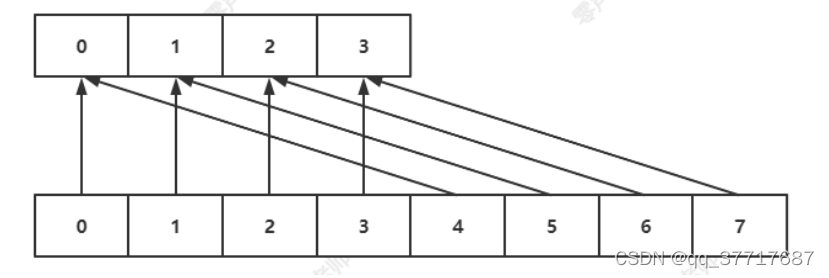

如果负载因子 < 0.1 ，则会发生缩容；缩容的规则是恰好包含 used 的 ；

恰好的理解：假如此时数组存储元素个数为9，恰好包含该元素的就是 ，也就是 16；

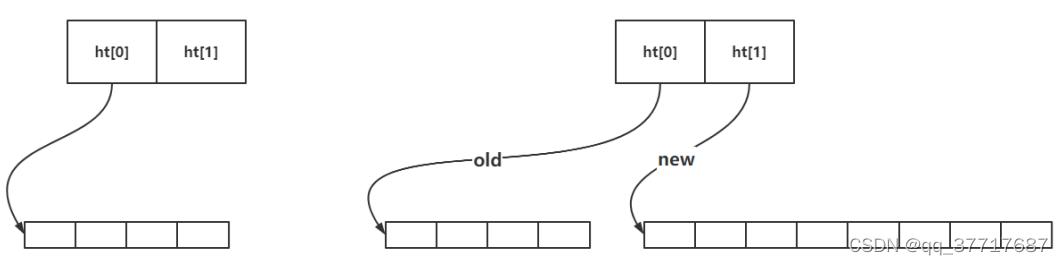

渐进式rehash

当 hashtable 中的元素过多的时候，不能一次性 rehash 到 ht[1] ；这样会长期占用 redis ，
其他命令得不到响应；所以需要使用渐进式 rehash ；

rehash步骤： 将 ht[0] 中的元素重新经过hash函数生成64位整数，再对 ht[1] 长度进行取余，从而映射到ht[1] ；

渐进式规则：

1. 分治的思想，将 rehash 分到之后的每步增删改查的操作当中；
2. 在定时器中，最大执行一毫秒 rehash ；每次步长 100 个数组槽位；

面试：
处于渐进式rehash阶段时，是否会发生扩容缩容？不会！

scan（间断）

提出疑问：扩容的情况 4 scan 0

scan cursor [MATCH pattern] [COUNT count] [TYPE type]
1

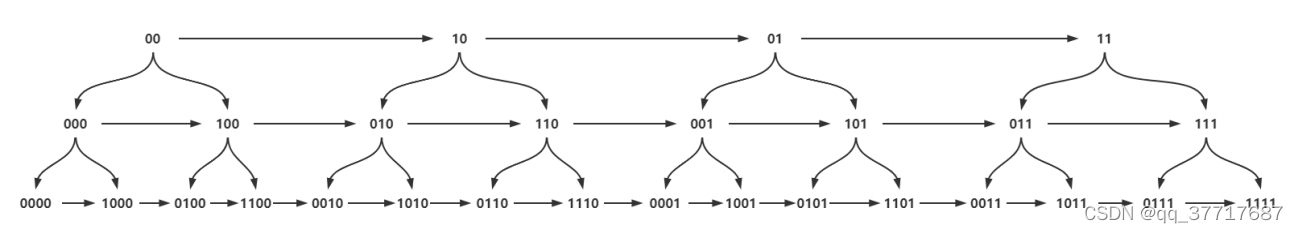

采用高位进位加法的遍历顺序， rehash 后的槽位在遍历顺序上是相邻的；

遍历目标是：不重复，不遗漏 ;

expire机制

# 只支持对最外层key过期；
expire key seconds
pexpire key milliseconds
ttl key
pttl key
1
2
3
4
5

惰性删除

分布在每一个命令操作时检查 key 是否过期；若过期删除 key ，再进行命令操作；

定时删除

在定时器中检查库中指定个数（25）个 key;

#define ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP 20 /* Keys for each DB loop. */
/*The default effort is 1, and the maximum configurable effort * is 10. */
config_keys_per_loop = ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP + ACTIVE_EXPIRE_CYCLE_KEYS_PER_LOOP/4*effort,
int activeExpireCycleTryExpire(redisDb *db, dictEntry *de, long long now);
1
2
3
4

大KEY

在redis实例中形成了很大的对象，比如一个很大的hash或很大的zset，这样的对象在扩容的时候，会一次性申请更大的一块内存，这会导致卡顿；如果这个大key被删除，内存会一次性回收，卡顿现象会再次产生；

如果观察到redis的内存大起大落，极有可能因为大key导致的；

# 每隔0.1秒 执行100条scan命令
redis-cli -h 127.0.0.1 --bigkeys -i 0.1 12
1
2

二、跳表实现

跳表（多层级有序链表）结构用来实现有序集合；鉴于redis需要实现 zrange 以及 zrevrange功能；需要节点间最好能直接相连并且增删改操作后结构依然有序；B+树时间复杂度为h*O(log2n)；鉴于B+复杂的节点分裂操作；考虑其他数据结构；

有序数组通过二分查找能获得O(log2n)时间复杂度；平衡二叉树也能获得O(log2n)时间复杂度；

理想跳表

每隔一个节点生成一个层级节点；模拟二叉树结构，以此达到搜索时间复杂度为 O(log2n);

但是如果对理想跳表结构进行删除增加操作，很有可能改变跳表结构；如果重构理想结构，将是巨大的运算；考虑用概率的方法来进行优化；从每一个节点出发，每增加一个节点都有1/2 的概率增加一个层级，1/4 的概率增加两个层级， 1/8的概率增加3个层级，以此类推；经过证明，当数据量足够大（256）时，通过概率构造的跳表趋向于理想跳表，并且此时如果删除节点，无需重构跳表结构，此时依然趋向于理想跳表；此时时间复杂度为 (1-1/n^c)*O(log2n)；

redis跳表

从节约内存出发，redis 考虑牺牲一点时间复杂度让跳表结构更加变扁平，就像二叉堆改成四叉堆结构；并且redis 还限制了跳表的最高层级为 32 ；

节点数量大于 128 或者有一个字符串长度大于 64 ，则使用跳表（ skiplist ）；

数据结构

#define ZSKIPLIST_MAXLEVEL 32 /* Should be enough for 2^64 elements */
#define ZSKIPLIST_P 0.25 /* Skiplist P = 1/4 */
/* ZSETs use a specialized version of Skiplists */
typedef struct zskiplistNode {
	sds ele;
	double score; // WRN: score 只能是浮点数
	struct zskiplistNode *backward;
	struct zskiplistLevel {
		struct zskiplistNode *forward;
		unsigned long span; // 用于 zrank
	} level[];
} zskiplistNode;

typedef struct zskiplist {
	struct zskiplistNode *header, *tail;
	unsigned long length; // zcard
	int level; // 最高层
} zskiplist;

typedef struct zset {
	dict *dict; // 帮助快速索引到节点
	zskiplist *zsl;
} zset;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

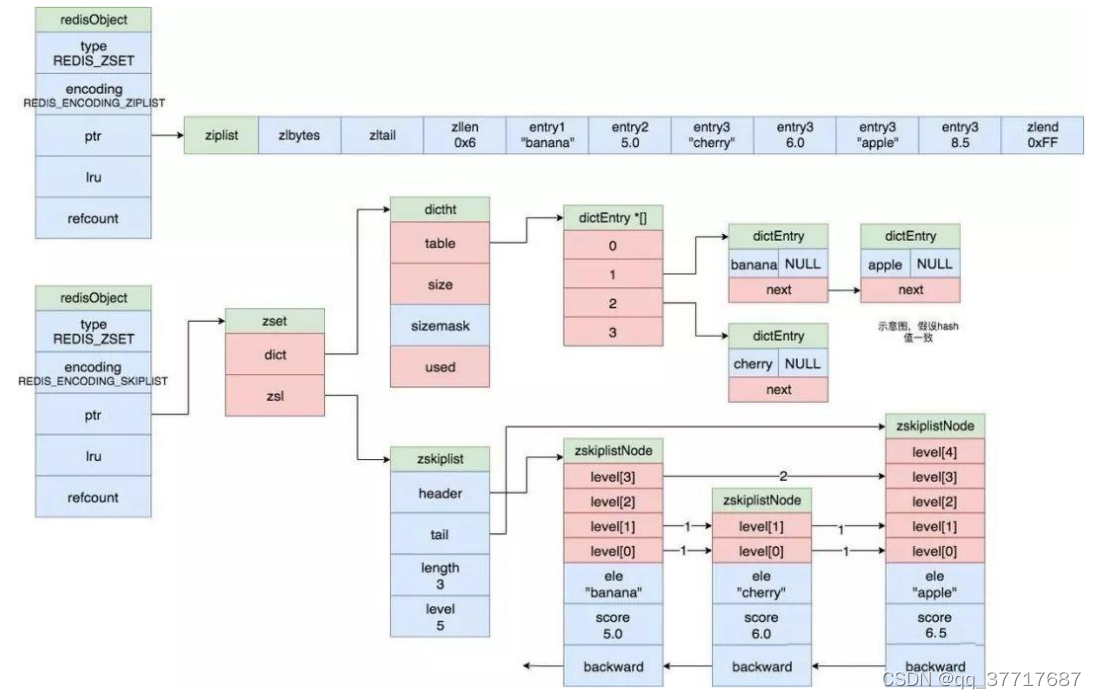

结构图

应用

延时队列优化

前面实现的延时队列有很大的局限性；

1. 时间基准问题；两个应用程序如何保证时间一致；
2. 异步轮询的问题；耗性能，大量无意义的数据请求；
3. 原子性的问题；需要引入lua脚本来执行；

解决：

1. 以redis的时间为基准，redis为数据中心且为单点，时间准确性得到大幅提升；
2. 通过阻塞接口来实现，避免轮询；
3. 修改源码，直接实现原子接口；

思路

# 在redis当中 zset结构 score = time + 5
dq_add "delay_queue" 5 msg

# 如果没有消息pop，则将此连接加入阻塞队列，然后在redis的定时器中 比较 zset 最小的值与当前 time的大小 如果满足条件，通知阻塞队列中的连接；
dq_bpop "delay_queue" timeout 60
1
2
3
4
5

三、Redis扩展

Redis 通过对外提供一套 API 和一些数据类型，可以供开发者开发自己的模块并且加载到 redis中。通过API可以直接操作 redis 中的数据，也可以通过调用 redis 命令来操作数据（类似luascript）。通过编写模块可以注册自己的命令到redis中。事务 watch multi exec

本质

不侵入 redis 源码基础上，提供一种高效的扩展数据结构的方式，也可以用来实现原子操作；

入口函数

int RedisModule_OnLoad(RedisModuleCtx *ctx, RedisModuleString **argv, int argc);
// RedisModule_Init 应该要是第一个被调用的函数
static int RedisModule_Init(RedisModuleCtx *ctx, const char *name, int ver, int apiver);
// RedisModule_CreateCommand 应该要是第二个被调用的函数
REDISMODULE_API int (*RedisModule_CreateCommand)(RedisModuleCtx *ctx, const char *name, RedisModuleCmdFunc cmdfunc, const char *strflags, int firstkey, int lastkey, int keystep);
// 回调函数
typedef int (*RedisModuleCmdFunc)(RedisModuleCtx *ctx, RedisModuleString **argv, int argc);
1
2
3
4
5
6
7

API以及数据结构

redismodule.h

提供了丰富 API 加载模块，并且提供了 API 可以操作 redis 内部提供的数据结构；

需要掌握的接口：

1. 如何解析命令参数以及如何回复内容给客户端；
2. 使用定时器；
3. 使用数据结构；
4. 使用阻塞连接；
5. 事件回调处理；
6. 模块传递配置参数；

四、RedisBloom

下载编译

git clone https://github.com/RedisBloom/RedisBloom.git
cd RedisBloom
make
cp redisbloom.so /path/to
vi redis.conf
# loadmodules /path/to/redisbloom.so
1
2
3
4
5
6

接口

# 为 key 所对应的布隆过滤器分配内存，参数是误差率以及预期元素，根据运算得出需要多少hash函数 以及所需位图大小
bf.reserve hotkey 0.0000001 10000
# 检测 key 所对应的布隆过滤器是否包含 field 字段
bf.exists key field
# 往 key 所对应的布隆过滤器中添加 field 字段
bf.add key field
1
2
3
4
5
6

测试

BF.RESERVE hotkey 0.0000001 10000
BF.ADD hotkey mark
BF.ADD hotkey king
BF.ADD hotkey darren
BF.EXISTS hotkey mark
1
2
3
4
5

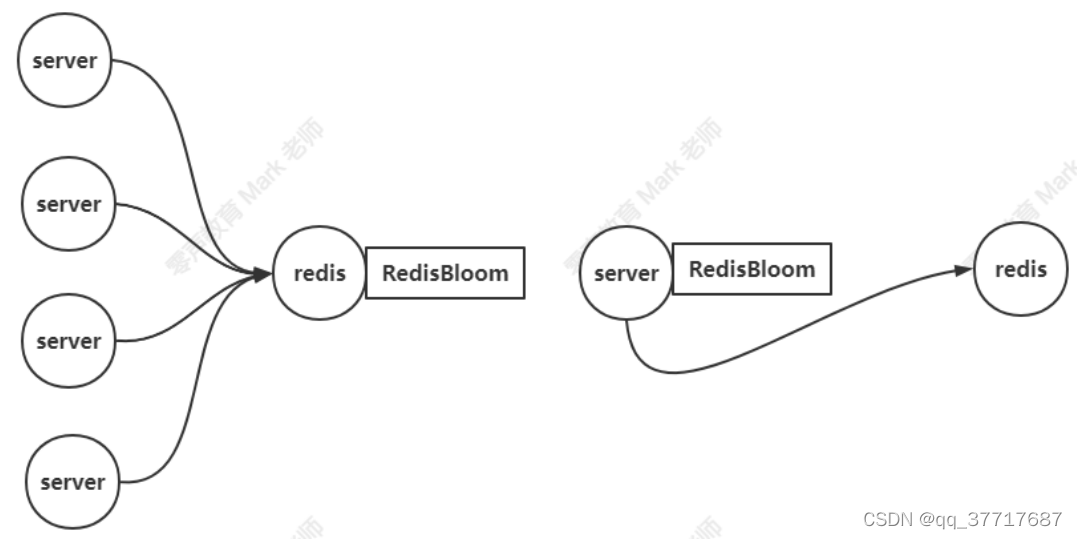

部署

1. 部署在数据中心，如果只有一个数据中心，部署在数据中心，可以减少网络交互；
2. 部署在server中，如果有多个数据中心，避免维护多个布隆过滤器数据，可直接部署到server当中；

五、hyperloglog

http://content.research.neustar.biz/blog/hll.html

作者：Philippe Flajolet.

在Redis实现中，每个键只使用 12kb 进行计数，使用 16384 （ ） 个桶子，标准误差为
0.8125% ，并且对可以计数的项目数没有限制，除非接近 个项目数（这似乎不太可能）。

hyperloglog提供合并两个集合的功能；

本质

少量内存下统计一个集合中唯一元素数量的近似值；

原理

问题1

给定一系列的随机整数 N，记录低位连续零位的最大长度 K；随机整数数量 N 和 最大长度 K 的关系？

-- for lua5.4
local function low_zeros(val)
	for i=1, 32 do
		if val >> i << i ~= val then
			return i-1
		end
	end
	return 31
end
math.randomseed(os.time(), 0)
local bit_record = {maxbits = 0}
function bit_record.random(self)
	local val = math.random(1, 2^32-1)
	local bits = low_zeros(val)
	if bits > self.maxbits then
		self.maxbits = bits
	end
end

local test = {n = 0, record = bit_record}
function test.init(self, n)
	self.record.maxbits = 0
	self.n = n
end

function test.run(self)
	for i=1, self.n do
		self.record:random(i)
	end
end

function test.dump(self)
	print(self.n, ('%.2f'):format(math.log(self.n, 2)), self.record.maxbits)
end

for i=1000, 10000, 100 do
	test:init(i)
	test:run()
	test:dump()
end
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

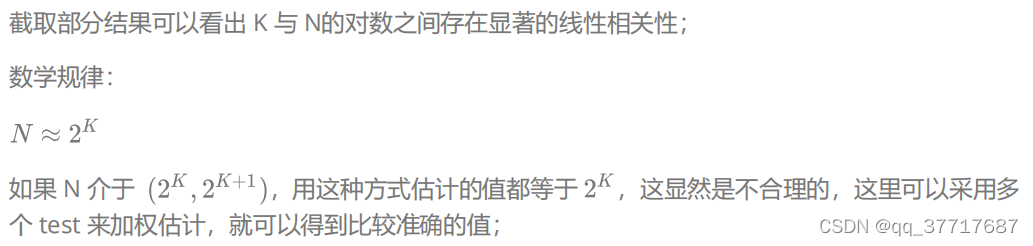

3400 11.73 11
3500 11.77 12
4000 11.97 12
4100 12.00 14
9100 13.15 13
9200 13.17 16
9700 13.24 12
9800 13.26 15
9900 13.27 13
10000 13.29 13
1
2
3
4
5
6
7
8
9
10

问题2

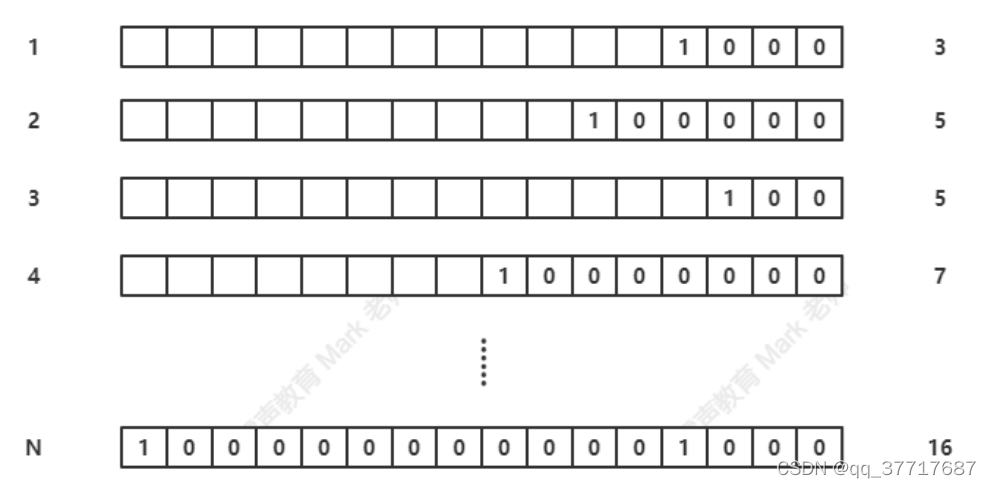

如何加权统计？

将计算分布在不同的桶中，然后通过计算平均数的方式来进行修改偏差；HLL 采用的是调和平均数（倒数的平均）。调和平均可以有效平滑离散值的影响；

算法

去重

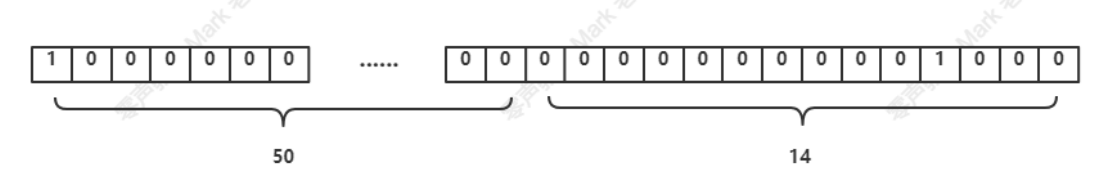

相同元素通过hash函数会生成相同的 64 位整数，它会索引到相同的桶子中，累计0的个数也会相同，按照上面计算最长累计0的规则，它不会改变该桶子的最长累计0；

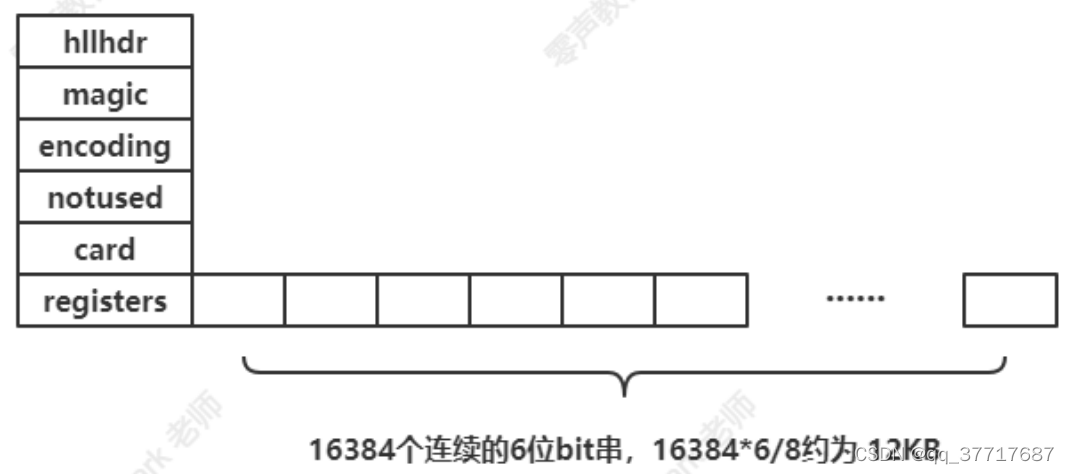

存储

redis 中的 hyperloglog 存储分为稀疏存储和紧凑存储；

当元素很少的时候，redis采用节约内存的策略，hyperloglog采用稀疏存储方案；当存储大小超过3000 的时候，hyperloglog 会从稀疏存储方案转换为紧凑存储方案；紧凑存储不会转换为稀疏存储，因为hyperloglog数据只会增加不会减少（不存储具体元素，所以没法删除）；

配置： hll-sparse-max-bytes 3000 ;

测试

# hll1 对应着 Hyberloglog 对象
# 往 hll1 对应的 Hyberloglog 添加元素
PFADD hll1 mark king darren
# 计算 hll1 对应的 Hyberloglog 中唯一元素个数值
PFCOUNT hll1
# 往 hll1 对应的 Hyberloglog 添加重复元素mark
PFADD hll1 mark
# 计算 hll1 对应的 Hyberloglog 中唯一元素个数值，发现可以去重
PFCOUNT hll1
PFADD hll2 mark vico milo
# 合并 hll1 和 hll2 到 hll
PFMERGE hll hll1 hll2
# 发现也可以去重
PFCOUNT hll
1
2
3
4
5
6
7
8
9
10
11
12
13
14

六、漏斗限流

前面介绍了时间窗口限流，方法简单，但是有很多缺陷；保存了所有元素，当量大的时候，不值得推荐；漏斗限流可以很好的限制元素的容量以及速率；

漏斗的结构特点：容量是有限的，当漏斗水装满，水将装不进去；水从漏嘴按一定速率流出，当流水速度大于灌水速度，那么漏斗永远无法装满；当流水速度小于灌水速度，一旦漏斗装满，需要阻塞等待漏斗腾出空间后再灌水；

所以，漏斗的剩余空间就代表着当前行为可以持续进行的数量，流水速度代表着系统允许该行为的最大频率；

Redis-Cell

Redis-Cell 是一个扩展模块，它采用 rust 编写；它采用了漏斗算法，并提供了原子的限流指令；

该模块只提供了一个指令 cl.throttle ；该指令描述了允许某用户某行为的频率为每 x 秒 n 次行为（流水速度）；

# key 为某漏斗容器
# capacity 为某漏斗容器容量
# operations 为单位时间内某行为的操作次数
# seconds 为单位时间 operations / seconds = 流水速度
# quota 单次行为操作次数 默认值为 1
cl.thottle key capacity operations seconds quota
1
2
3
4
5
6

安装

# 源码安装 然后按照 readme.md 编译安装
git clone https://gitee.com/yaowenqiang/redis-cell.git
# bin安装 如下网址下载相应平台的 .so 动态库文件
https://github.com/brandur/redis-cell/releases
cp libredis_cell.so /path/to
vi redis.conf
# loadmodules /path/to/libredis_cell.so
1
2
3
4
5
6
7

测试

CL.THROTTLE cell 1 1 10 1
1) (integer) 0 # 0 标识允许 1 表示拒绝
2) (integer) 2 # 漏斗容量
3) (integer) 1 # 漏斗剩余空间
4) (integer) -1 # 如果被拒绝了，需要多长时间后再试（单位秒）
5) (integer) 10 # 多长时间后，漏斗完全空出来
1
2
3
4
5
6
