obj模型的格式

带纹理的obj模型

一般带纹理的obj模型需要有以下三个文件，分别是.obj文件，.mtl纹理库文件，还有纹理贴图（这里是.jpg）如图所示：

用记事本或者其他工具打开查看.obj文件的内部结构如下图所示：
详细讲解下.obj文件结构

1. #代表文件的注释，用来描述具体的内容注释，当读到#时，可跳过该行。
2. mtllib xxx.mtl代表obj文件中包含纹理库信息（如右图所示，纹理信息后面详细讲解）


v  -8.6007 1.3993 10.0000
1

3. 格式：v (vertices) x y z
   意义：每个顶点的坐标

vt 0.0000 1.0000 0.0000
1

4. 格式：vt (vertex texture) u v或者vt u v w 通常是0-1
   意义：纹理坐标

vn 0.0000 0.0000 -1.0000
1

5. 格式：vn (vertex normal) x y z
   意义：顶点法矢方向

f 1/1/1 2/2/1 3/3/1
1

6. 格式 ：f v/vt/vn v/vt/vn v/vt/vn（顶点索引 / 纹理坐标索引 / 顶点法向量索引）
   意义：构成的面
   注意：其中面的构成可以只由：v、v/vt、v//vn（两斜杠）、v/vt/vn等情况构成，且顶点的个数也不一定要为3个，可以大于等于3如下所示：表示为5边形的面结构

f 1 2 3 4 5
1

仅包含顶点f v1 v2 v3 ....
包含顶点和纹理f v1/vt1 v2/vt2 v3/vt3 ...
包含顶点纹理和法线f v1/vt1/vn1 v2/vt2/vn2 v3/vt3/vn3 ...
包括顶点和法线f v1//vn1 v2//vn2 v3//vn3 ...
1
2
3
4

7. Group声明用于组织模型的单元(element)以及简化数据操作

o：代表object，表示不同的对象名称
对象是由组构成，比如一个城镇是一个对象，它有许多房子，每个房子都被认为是一个组，而每个房子又包含了很多子组，比如窗户，们，墙，屋顶等。

g：代表group，顶点或者三角面片的集合名称
组是由一系列面构成，这些面使用同样的属性，比如同样的材质。

s：代表smooth
s 1
...
s 2
...
smooth shading还可以被关闭
s off
``
`

# 材质引用
一个材质库是一个伴随.obj文件的独立文件，它为每个组定义了材质。.obj文件常常会包含一个材质库文件，有时它还会包含多个材质库文件。

包含mtl文件
```cpp
mtllib xxx.mtl
  ...
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

使用mtl文件

usemtl xxx
  ...
1
2

mtl材质文件

#
# Wavefront material file
# Converted by the DEEP Exploration  2.1.12.1218
# Right Hemisphere, LTD
# http://www.righthemisphere.com/
#
//定义材质以newmtl开头
newmtl inside //newmtl之后的都是材质的定义，它的范围是直到另一个新的newmtl出现，或该文件的结束才停止。
Ka 0.4 0.4 0.4//Ka - 环境光
Kd 0.587609 0.587609 0.587609//Kd-漫反射颜色
Ks 0.071744 0.071744 0.071744//Ks-镜面颜色
illum //1illum-光照模型
Ns 32

newmtl outside
Ka 0 0 0
Kd 1 1 1
Ks 0.384296 0.194061 0.174387
illum 2
//每个材质允许使用多照明模型。枚举如下：
//0. 色彩开，阴影色关
//1. 色彩开，阴影色开
//2. 高光开
//3. 反射开，光线追踪开
//4. 透明： 玻璃开 反射：光线追踪开
//5. 反射：菲涅尔衍射开，光线追踪开
//6. 透明：折射开 反射：菲涅尔衍射关，光线追踪开
//7. 透明：折射开 反射：菲涅尔衍射开，光线追踪开
//8. 反射开，光线追踪关
//9. 透明： 玻璃开 反射：光线追踪关
//10. 投射阴影于不可见表面
Ns 64//指定材质的反射指数，定义了反射高光度。64是反射指数值，该值越高则高光越密集，一般取值范围在0~1000。
//map_Ka - 环境光贴图
map_Kd cup.jpg//map-Kd - 漫反射颜色贴图
//map_Ks - 镜面颜色贴图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

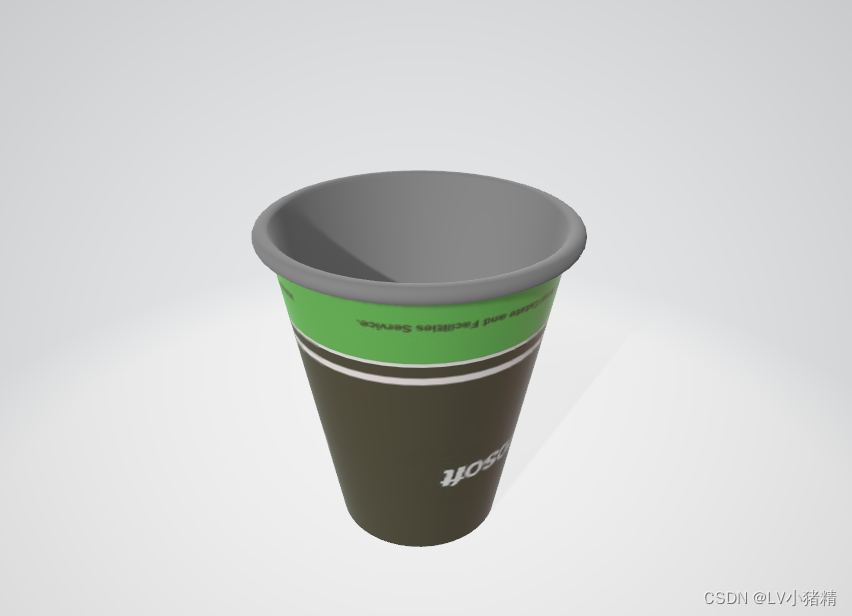

设置完成后打开obj文件得到的模型如下所示：

推荐参考库文件

tiny_obj_loader

tiny_obj_loader

assimp

assimp
