职责链模式

OA系统采购审批问题

现有一个学校OA采购审批项目，需求：

1. 采购员采购器材
2. 如果金额小于等于5000，由教学主任审批
3. 如果金额小于等于10000，由院长审批
4. 如果金额小于等于30000，由副校长审批
5. 如果金额超过30000，由校长审批

传统方案解决OA系统审批

问题分析

1. 调用端使用到分支判断，来对不同的采购请求处理，这样就存在以下问题：1、如果不同级别的审批金额发生变化，需要修改代码；2、调用端必须明确的知道：有多少个审批级别
2. 这样的方案，处理请求和审批人之间存在强耦合关系，不利于代码的扩展和维护

职责链模式

基本介绍

1. 职责链模式，又称责任链模式；为请求创建了一个接收者对象的链。这种模式对请求的发送者和接收者进行解耦
2. 职责链模式通常每个接收者都包含对另一个接收者的引用，如果档期那接收者不能处理，就将请求交给下一个接收者处理
3. 职责链模式属于行为型模式

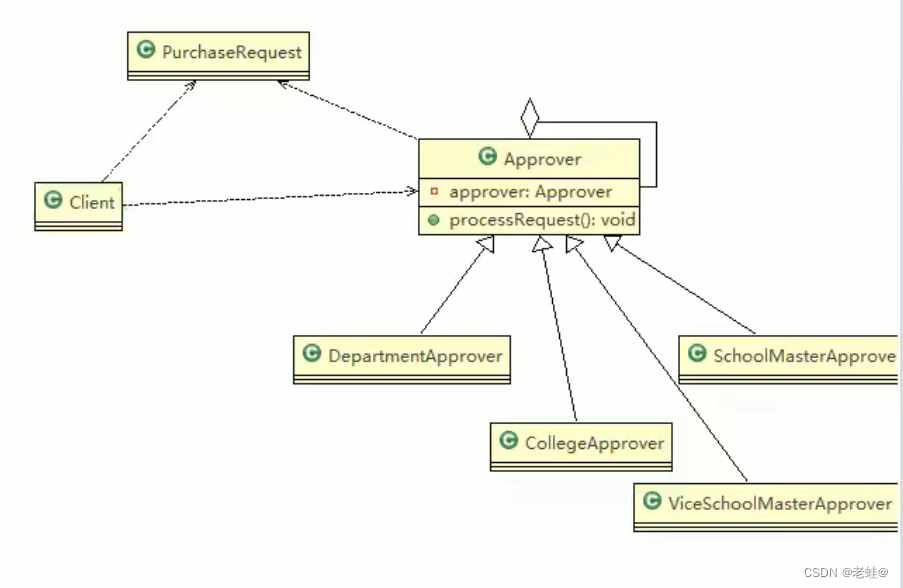

原理

1. Handler(Approver)：抽象的处理者，定义了一个处理请求的接口，同时含有另一个Handler
2. ConcreteHandler：具体的处理者，实现自己负责的请求的处理逻辑，可以访问后继处理者
3. Request：一个待处理的请求
   在这里插入图片描述

职责链模式解决OA采购审批问题

/***
 * @author shaofan
 * @Description 职责链模式解决OA采购审批问题
 */
public class Oa {
    public static void main(String[] args) {
        PurchaseRequest request = new PurchaseRequest(25000,1);
        Approver departmentApprover = new DepartmentApprover("主任");
        Approver collegeApprover = new CollegeApprover("院长");
        Approver viceSchoolMasterApprover = new ViceSchoolMasterApprover("副校长");
        Approver schoolMasterApprover = new SchoolMasterApprover("校长");

        //环形链，保证请求一定会被处理
        departmentApprover.setApprover(collegeApprover);
        collegeApprover.setApprover(viceSchoolMasterApprover);
        viceSchoolMasterApprover.setApprover(schoolMasterApprover);
        schoolMasterApprover.setApprover(departmentApprover);


        departmentApprover.processRequest(request);
    }
}
class PurchaseRequest{
    private double amount;
    private int id;

    public PurchaseRequest(double amount,int id){
        this.amount = amount;
        this.id = id;
    }


    public double getAmount() {
        return amount;
    }

    public int getId() {
        return id;
    }
}

abstract class Approver{
    Approver approver;
    String name;
    public Approver(String name){
        this.name = name;
    }
    public void setApprover(Approver approver){
        this.approver = approver;
    }

    public abstract void processRequest(PurchaseRequest request);
}

class DepartmentApprover extends  Approver{

    public DepartmentApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest request) {
        if(request.getAmount()<=5000){
            System.out.println(request.getId()+"被"+this.name+"处理");
            return;
        }
        approver.processRequest(request);
    }
}

class CollegeApprover extends  Approver{

    public CollegeApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest request) {
        if(request.getAmount()>5000&&request.getAmount()<=10000){
            System.out.println(request.getId()+"被"+this.name+"处理");
            return;
        }
        approver.processRequest(request);
    }
}

class ViceSchoolMasterApprover extends  Approver{

    public ViceSchoolMasterApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest request) {
        if(request.getAmount()>10000&&request.getAmount()<=30000){
            System.out.println(request.getId()+"被"+this.name+"处理");
            return;
        }
        approver.processRequest(request);
    }
}

class SchoolMasterApprover extends  Approver{

    public SchoolMasterApprover(String name) {
        super(name);
    }

    @Override
    public void processRequest(PurchaseRequest request) {
        if(request.getAmount()>30000){
            System.out.println(request.getId()+"被"+this.name+"处理");
            return;
        }
        approver.processRequest(request);
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117

总结

1. 将请求和处理分开，实现解耦，提高系统的灵活性
2. 简化了对象，对象不需要知道链的结构
3. 性能会受到影响，特别在链比较厂的时候，所以需要控制链的长度，一般在Handler中设置一个最大节点数量，在setNext()方法中判断是否已经超过限制，超过则不允许该链建立，避免出现超长链无意识的破坏系统性能
4. 调试不方便，采用了类似递归的方式，调试时逻辑层可能比较复杂
5. 应用场景：多个对象可以处理同一个请求，如多级请求、审批流程、JavaWeb中的过滤器、拦截器
