modbus如何添加从机以IO模块举列

• 连接部分

把两台MXXT设备都使用网线，连接到同一个交换机里面。找一台电脑也连接同交换机或者同局域网内。



• 软件设置

电脑上打开我们的MXXT配置软件。



点击左上角搜索设备。如上图，我们先双击192.168.1.130.默认密码：1234点确定，进入软件。（我们把192.168.1.130设置为从机。）

2.1从机设置

点击左上角的系统设置—读取配置，我们先读取下设备的配置和参数。



设备的ID需要设置下，避免和另外设备的ID冲突。



在设备的网络设置里面，给设备设置固定的IP地址，勾选连接模式（Modbus TCP）服务器填写我们另外一台设备的IP地址和端口（主机的IP地址和端口可以一会设置。）其他内容为空。然后点击软件界面左上角：系统设置—写入配置。从机设置完成。（设备修改和设置功能参数以后，一定要把设备断电重启。）

2.2主机设置



重新点击设备搜索—查找设备—双击192.168.1.132的设备，点确定登录。然后点系统设置—读取配置。

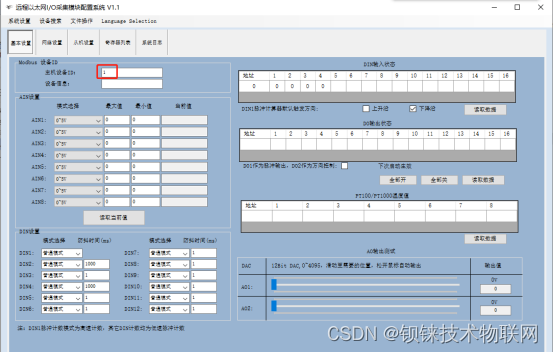

修改主机设备ID和从机的不冲突。点击网络设置，查看主机设备的网络设置。



同样，主机设备的IP地址也需要固定，以及主机设备的端口：503。然后选择连接模式。软件界面下面部分需要设置从机的IP和端口（IP:192.168.1.130,端口：502）



点击从机设置。我们以上图为例去添加。

首先我们

1从机地址：2。

2功能码：读取指令不同，选择的功能码不一样。上图添加了三种读取指令。

3从机寄存器开始地址：参照MXXT说明书，读取本机和寄存器地址部分。

4寄存器数量：实际读取数量。

5存放开始地址：数据保存在主机设备的映射地址100~399。

6采集目标：我们是由从机IP1采集就选择端口1。

7添加：添加我们添加的读取指令等参数。

8删除：如果添加错误或者想删除选中添加好的读取指令，点击删除。

9添加写入指令：跟上面读取指令相反，从机的有些数据点是支持写入命令的可以添加。

然后点击软件界面左上角：系统设置—写入配置。主机设置完成。（设备修改和设置功能参数等，一定要把设备断电重启。）

2.3读取参数



重新打开软件的设备搜索。双击192.168.1.132主机的IP地址，确定登录。然后点左上角的系统设置—读取配置—寄存器列表。

部分有数值的数据点已经被主机读取到。
